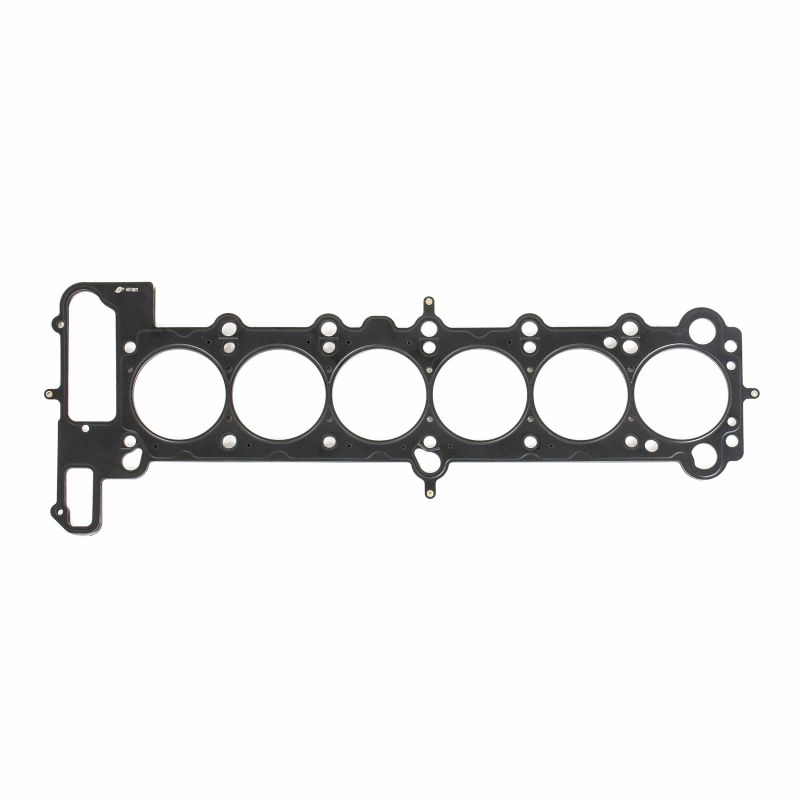

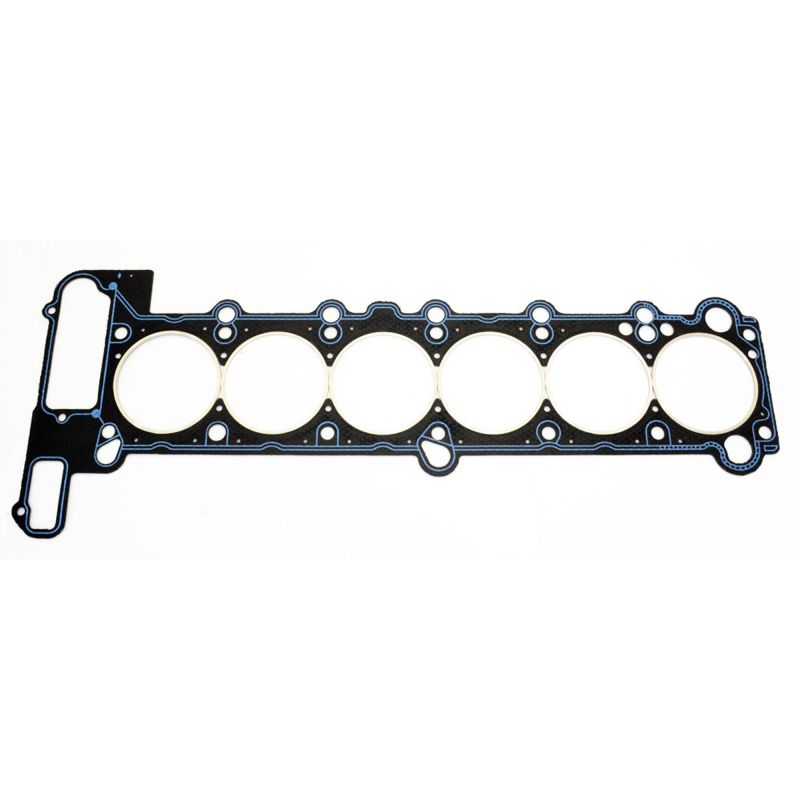

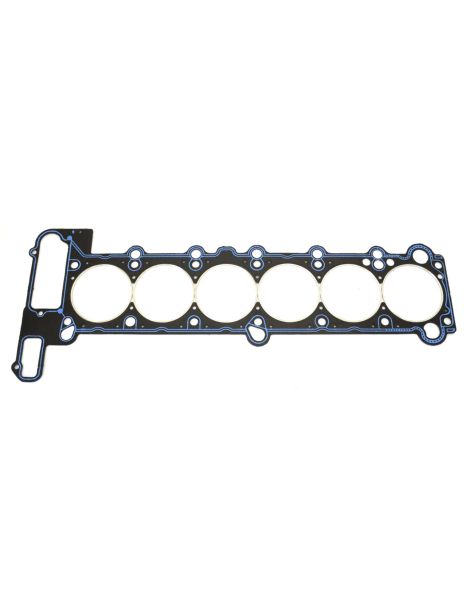

Guarnizione testata rinforzata BMW M50B25 M52B25 M52B28
Guarnizione testata rinforzata Athena e Cometic, in O-Ring, MLS e MLX. Venduta singolarmente.
- Marche: Athena, Cometic
- Motori: M50B25, M50B25TU, M52B25, M52B28 esclusi TU
- Alesaggi: 84,5 a 87,5 mm
- Spessori: 0,69 a 3,61 mm
- Sostituisce: 11 12 1 726 619
I motori BMW interessati
Il BMW M50 (2,5 litri) e il M52 (2,5 e 2,8 litri) sono i sei cilindri in linea a benzina 24 valvole che equipaggiano le Serie 3 (E36), Serie 5 (E34 e E39), Serie 7 (E38) e la Z3. Il M50B25, il M52B25 e il M52B28 condividono lo stesso alesaggio di 84 mm e, fino a settembre 1998, la stessa guarnizione della testata.
Questa guarnizione di origine porta il codice 11 12 1 726 619. Si tratta di un composito metallo-fibra senza amianto, con un alesaggio di 85 mm e uno spessore di 1,75 mm. BMW prevede una sola misura di riparazione, 11 12 1 726 622 in 2,05 mm, destinata alle testate spianate. È dimensionata per la pressione di combustione di serie e si assesta non appena questa aumenta: il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.
Le guarnizioni testata rinforzate
La guarnizione della testata non crea la tenuta da sola: la mantiene perché la viteria preme la testata contro il basamento. Il composito di origine si schiaccia definitivamente oltre i 100 N/mm² di tensione ammissibile, mentre l'acciaio inossidabile 301 delle MLS e delle MLX ne sopporta 517 N/mm², 5 volte più dell'origine, e riprende la sua forma a ogni combustione. La O-Ring, invece, separa le funzioni: il suo anello inox garantisce da solo la tenuta della combustione, il corpo gestisce i circuiti di acqua e olio, e nel basamento non c'è nulla da lavorare.
Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in tre costruzioni: O-Ring con anello inox, MLS multistrato in acciaio e MLX con battuta di camera. Gli alesaggi di guarnizione vanno da 84,5 a 87,5 mm, il che copre sia il basamento di origine sia quello rialesato, e gli spessori da 0,69 a 3,61 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.
Caratteristiche tecniche
| Alesaggio guarnizione OEM 85 mm |
Spessore OEM 1,75 mm |
Volume della guarnizione OEM 9,93 cm³ |
Tipo di guarnizione OEM composito |
Marca | Codice OEM 11 12 1 726 619 |
| 84,5 mm | 2,00 mm | 11,22 | O-Ring | Athena | 330012R |
| 85 mm | 0,69 mm | 3,92 | MLS | Cometic | C4328-027 |
| 85 mm | 0,76 mm | 4,31 | MLS | Cometic | C4328-030 |
| 85 mm | 0,91 mm | 5,16 | MLS | Cometic | C4328-036 |
| 85 mm | 1,02 mm | 5,79 | MLS | Cometic | C4328-040 |
| 85 mm | 1,14 mm | 6,47 | MLS | Cometic | C4328-045 |
| 85 mm | 1,30 mm | 7,38 | MLS | Cometic | C4328-051 |
| 85 mm | 1,42 mm | 8,06 | MLS | Cometic | C4328-056 |
| 85 mm | 1,52 mm | 8,63 | MLS | Cometic | C4328-060 |
| 85 mm | 1,68 mm | 9,53 | MLS | Cometic | C4328-066 |
| 85 mm | 1,70 mm | 9,65 | MLX | Cometic | C14010-067 |
| 85 mm | 1,78 mm | 10,10 | MLS | Cometic | C4328-070 |
| 85 mm | 1,85 mm | 10,50 | MLX | Cometic | C14010-073 |
| 85 mm | 1,91 mm | 10,84 | MLS | Cometic | C4328-075 |
| 85 mm | 2,03 mm | 11,52 | MLS | Cometic | C4328-080 |
| 85 mm | 2,13 mm | 12,09 | MLS | Cometic | C4328-084 |
| 85 mm | 2,18 mm | 12,37 | MLS | Cometic | C4328-086 |
| 85 mm | 2,26 mm | 12,82 | MLS | Cometic | C4328-089 |
| 85 mm | 2,34 mm | 13,28 | MLS | Cometic | C4328-092 |
| 85 mm | 2,49 mm | 14,13 | MLS | Cometic | C4328-098 |
| 85 mm | 3,05 mm | 17,31 | MLS | Cometic | C4328-120 |
| 85 mm | 3,56 mm | 20,20 | MLS | Cometic | C4328-140 |
| 85 mm | 3,61 mm | 20,48 | MLX | Cometic | C14010-142 |
| 85,5 mm | 2,00 mm | 11,48 | O-Ring | Athena | 330144R |
| 86 mm | 1,14 mm | 6,62 | MLS | Cometic | H1511SP4045S |
| 86 mm | 1,60 mm | 9,29 | O-Ring | Athena | 330011R |
| 86 mm | 1,68 mm | 9,76 | MLS | Cometic | H1511SP4066S |
| 86 mm | 1,78 mm | 10,34 | MLS | Cometic | H1511SP4070S |
| 86 mm | 2,00 mm | 11,62 | O-Ring | Athena | 330013R |
| 86,5 mm | 1,78 mm | 10,46 | MLS | Cometic | H1511SP9070S |
| 86,5 mm | 1,91 mm | 11,22 | MLS | Cometic | H1511SP9075S |
| 87 mm | 1,68 mm | 9,99 | MLS | Cometic | H1511SP8066S |
| 87 mm | 1,78 mm | 10,58 | MLS | Cometic | H1511SP8070S |
| 87 mm | 2,00 mm | 11,89 | O-Ring | Athena | 330014R |
| 87 mm | 2,03 mm | 12,07 | MLS | Cometic | H1511SP8080S |
| 87,5 mm | 2,03 mm | 12,21 | MLS | Cometic | H1511SPF080S |
Volume della guarnizione: lo spazio che la guarnizione lascia sopra ogni cilindro. Amplia la camera di combustione, e più è grande, più il rapporto di compressione scende. I valori si confrontano tra loro a parità di alesaggio della guarnizione.
Preparazione e montaggio
| Viteria | Motori | Coppia di serraggio |
| Viti testata di origine 11 12 1 721 938, M10 x 95 |
M50B25, M50B25TU basamento in ghisa |
30 Nm, poi 90°, poi 90° |
| Viti testata di origine 11 12 1 740 065, M10 x 110 |
M52B25, M52B28 basamento in alluminio |
40 Nm, poi 90°, poi 90° |
| Prigionieri testata ARP ARP-201-4302 |
M50B25, M50B25TU | 34 Nm, poi 68 Nm, poi 102 Nm |
Prima del montaggio, controllate la planarità della testata e del basamento con una riga e fate spianare se necessario. Nessuna di queste guarnizioni richiede pasta sigillante: Athena come Cometic le consegnano già rivestite.
| Prigionieri testata rinforzati ARP M50B25 e M50B25TU → |
Guida tecnica
Le tre costruzioni proposte
![]() |

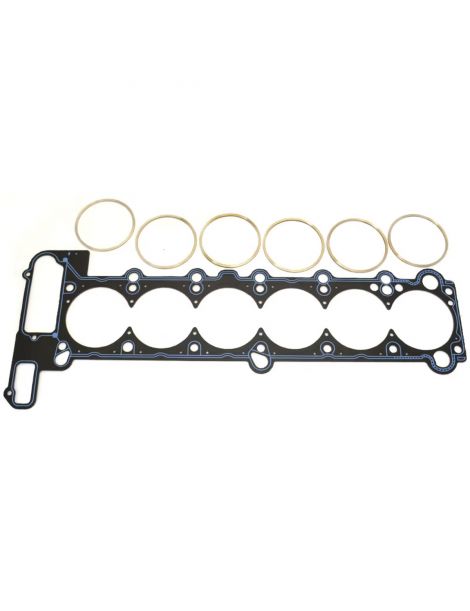

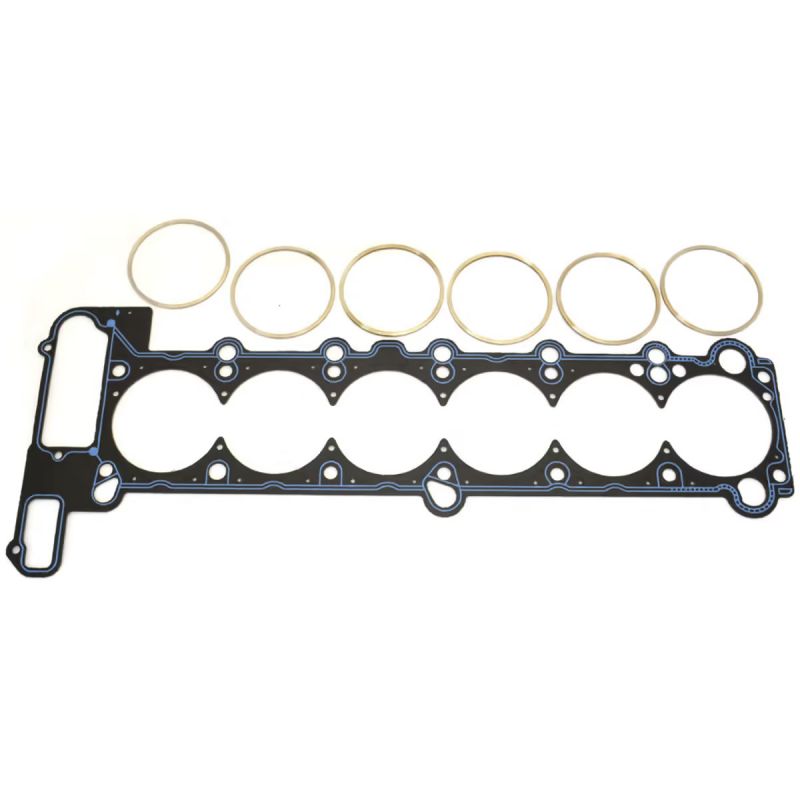

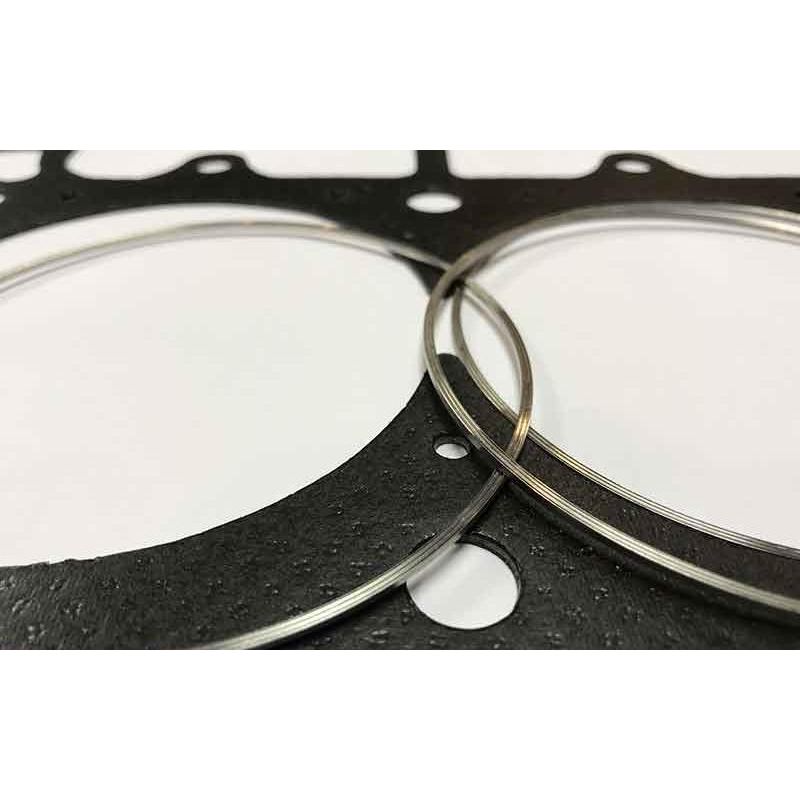

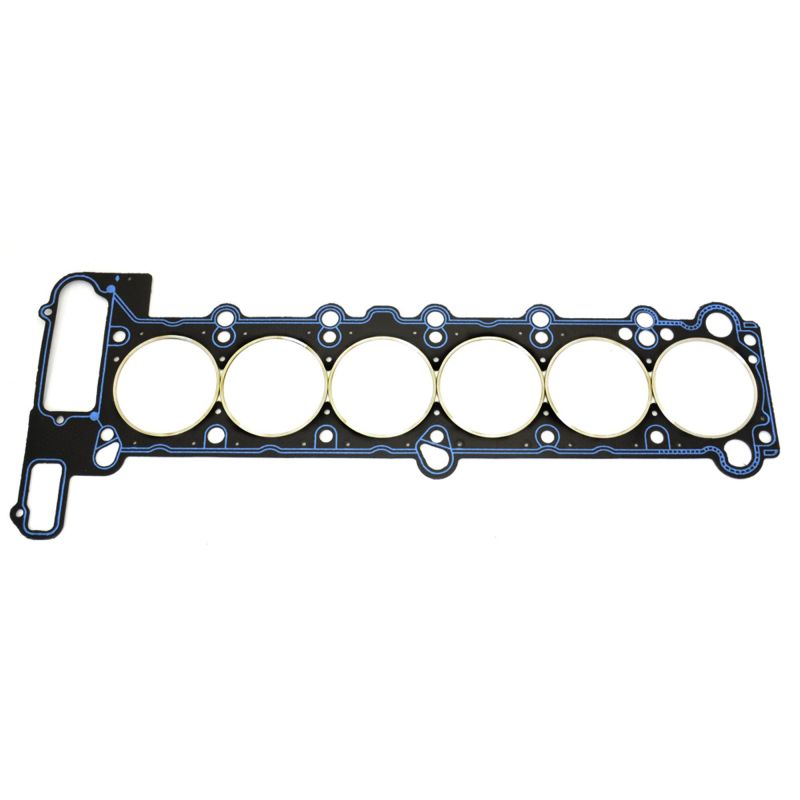

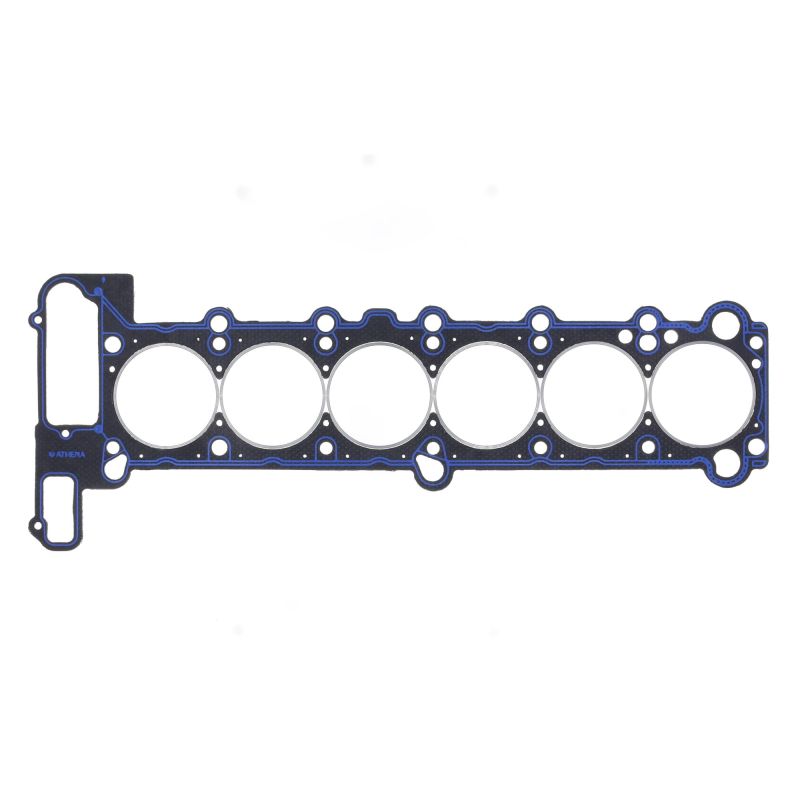

O-Ring / Cut Ring Athena Un foglio di acciaio rivestito di fibra aramidica senza amianto, con un anello di compressione in acciaio inox attorno a ogni cilindro. L'anello concentra la forza di serraggio su un diametro ridotto, là dove si gioca la tenuta, e un cordone di silicone protegge i passaggi d'acqua e d'olio. È la costruzione che sopporta le pressioni più elevate, ed è l'unica che accetta una testata già preparata con un filo di compressione. |
![]() |

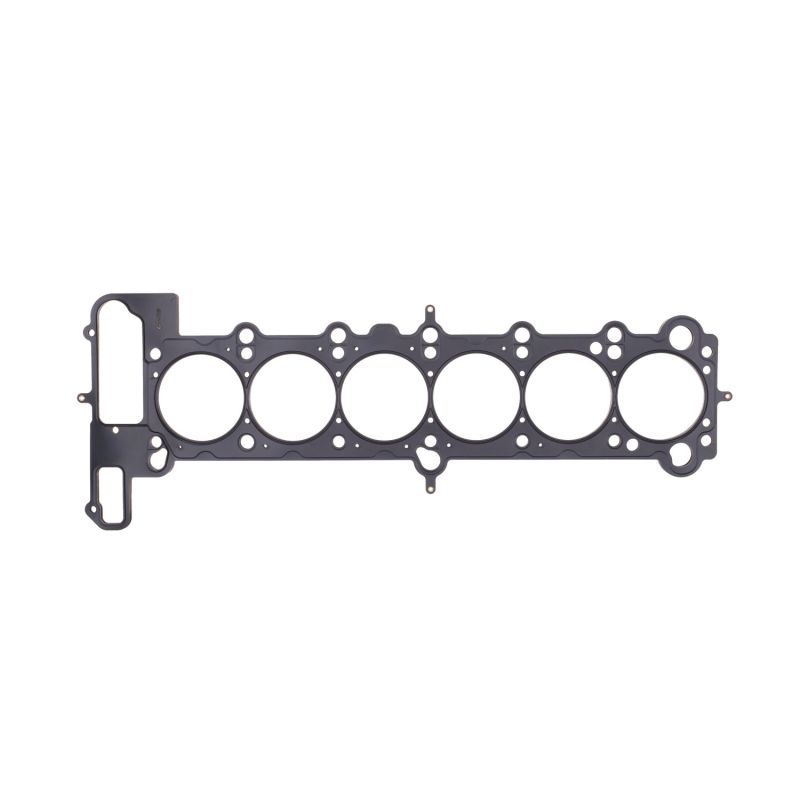

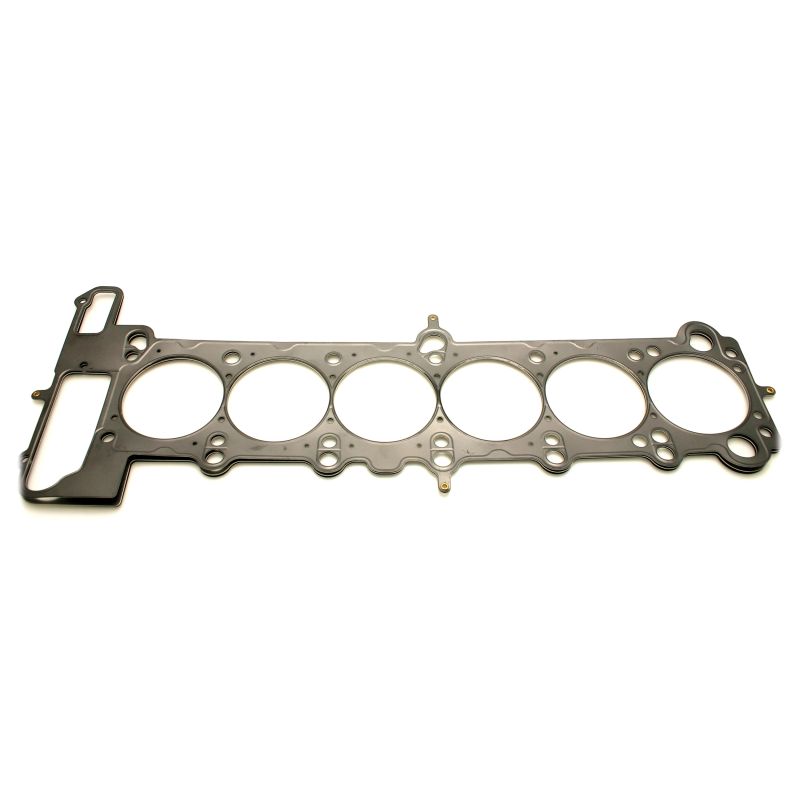

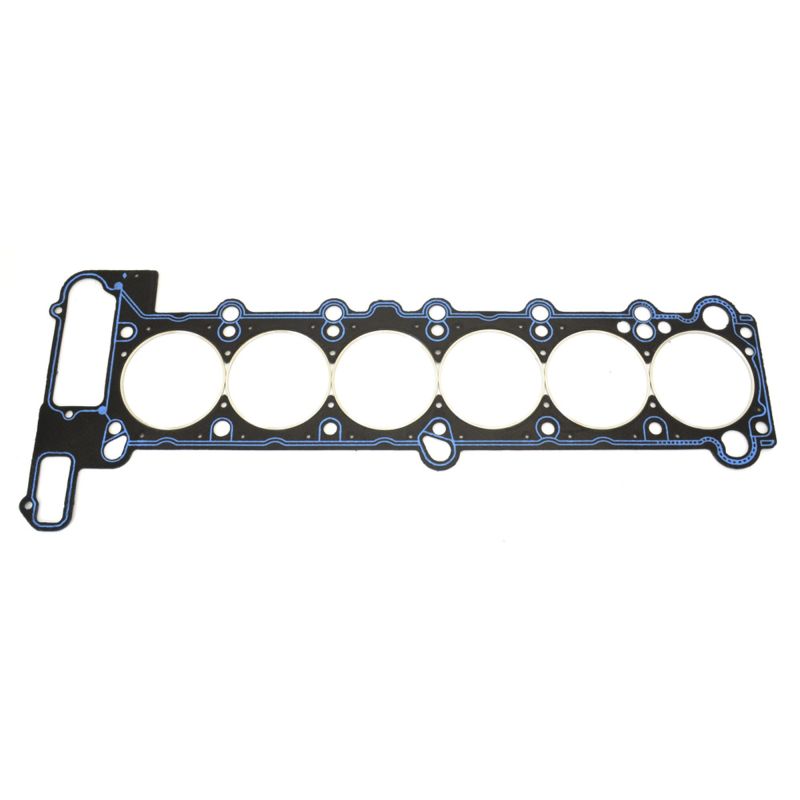

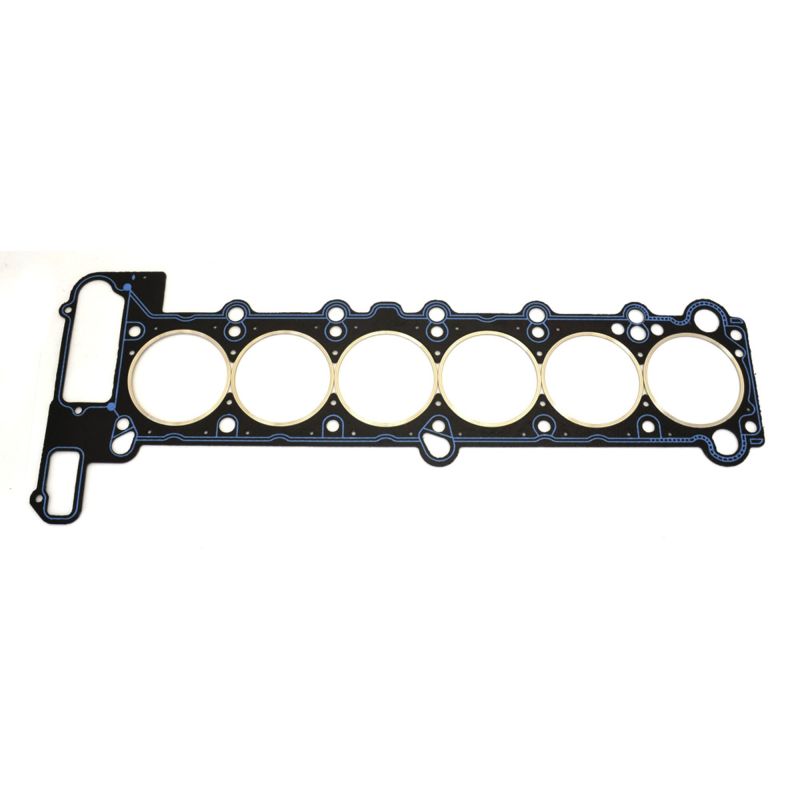

MLS Cometic Più fogli di acciaio inox stampati e ribaditi. I fogli esterni portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido. La tenuta si ottiene con un carico di serraggio moderato e una deformazione dell'alesaggio limitata. È la scelta polivalente, dal motore aspirato preparato alla piccola sovralimentazione. |
![]() |

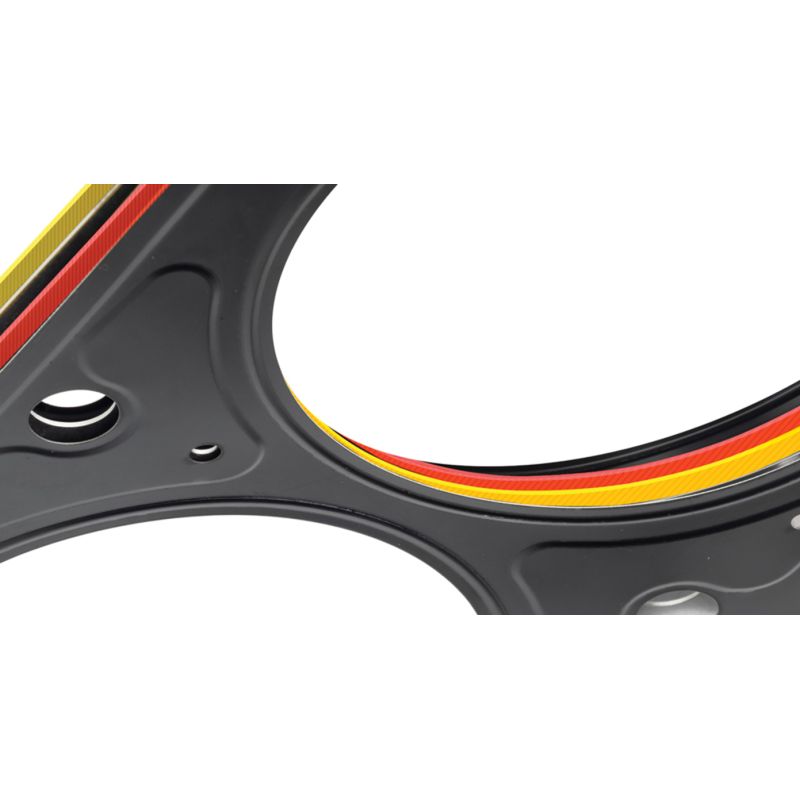

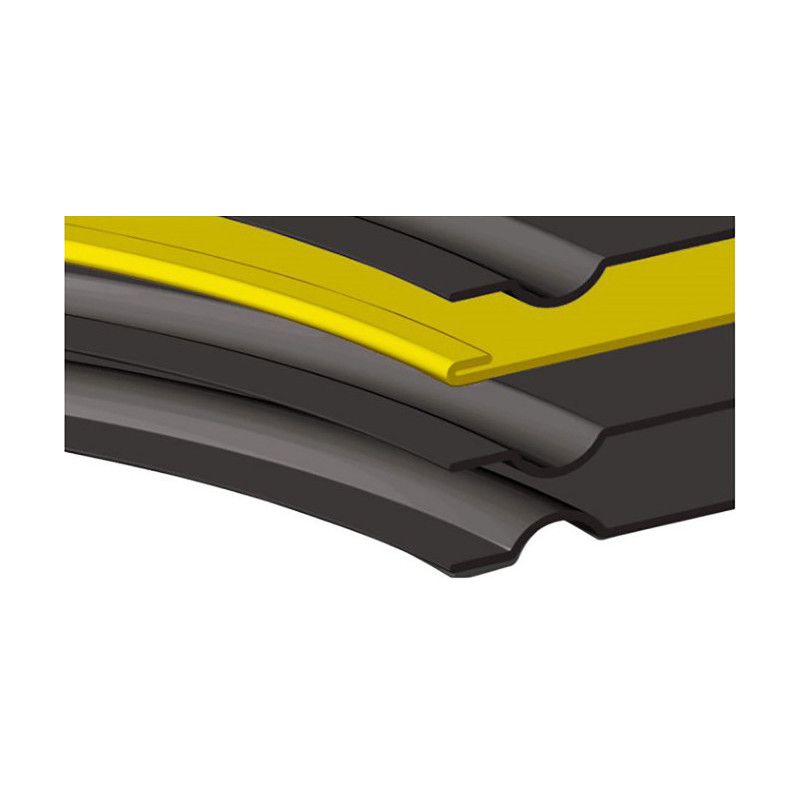

MLX Cometic La stessa base della MLS, con un foglio centrale piegato che forma una battuta attorno alla camera di combustione e un rivestimento ad alta temperatura. Il serraggio locale aumenta senza accrescere la deformazione dell'alesaggio. È la più resistente delle guarnizioni tutte in acciaio, da scegliere quando la sovralimentazione supera quanto tiene una MLS, in 85 mm soltanto. |
Scegliere alesaggio e spessore
L'alesaggio della guarnizione. L'O-Ring Athena esiste in 84,5, 85,5, 86 e 87 mm, l'MLS Cometic in 85, 86, 86,5, 87 e 87,5 mm, l'MLX Cometic in 85 mm soltanto.
Lo spessore. La guarnizione di origine misura 1,75 mm. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.
| Il vostro obiettivo | Spessore da scegliere |
| Mantenere il rapporto di compressione di origine | 1,78 mm, il valore più vicino ai 1,75 mm di origine |
| Testata spianata, recuperare l'altezza persa | 1,78 mm + quanto è stato asportato |
| Preparazione sovralimentata, far scendere il rapporto | Uno spessore superiore a 1,78 mm |
| Preparazione aspirata, far salire il rapporto | Uno spessore inferiore a 1,78 mm |
Con uno spessore più sottile di quello di origine, rilevate al comparatore la sporgenza dei pistoni fuori dal basamento: è essa a determinare il gioco residuo tra pistone e testata.
I due marchi
| Athena S.p.A. è un costruttore italiano di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto. Il gruppo produce anche in Spagna, negli Stati Uniti, in Brasile e in India. Le sue guarnizioni multistrato sono montate in primo impianto da costruttori automobilistici, e la gamma da competizione è progettata e realizzata interamente in Italia. | |
| Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta motore, fondato nel 1989 e con sede a Concord, in Ohio. La sua specialità è la guarnizione realizzata su ordinazione, con l'alesaggio e lo spessore richiesti. Tutti i suoi prodotti sono fabbricati negli Stati Uniti, con materiali americani. |
Vantaggi rispetto alla guarnizione di origine
| Criterio | Guarnizione di origine 11 12 1 726 619 | Guarnizioni rinforzate |
| Costruzione | Composito metallo-fibra senza amianto | Acciaio inox multistrato, oppure acciaio e fibra aramidica con anello inox |
| Alesaggio guarnizione | 85 mm | da 84,5 a 87,5 mm |
| Spessori disponibili | 1,75 mm, 2,05 mm in misura di riparazione | da 0,69 a 3,61 mm, 24 valori |
| Regolazione del rapporto di compressione | Nessuna | Tramite lo spessore scelto |
| Tenuta alla sovrapressione | Limitata alla potenza di serie | Progettata per la sovralimentazione |
Quando una guarnizione rinforzata diventa necessaria
- Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
- Cilindro rialesato oltre quanto copre l'alesaggio di 85 mm della guarnizione di origine
- Ricerca di un rapporto di compressione diverso da quello di origine, in aumento come in diminuzione
- Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
- Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| 325i, 325is (E36) | M50B25 / M50B25TU | 192 CV | 1990-1995 |
| 525i 24V (E34) | M50B25 / M50B25TU | 192 CV | 1990-1996 |
| 525iX 24V (E34) | M50B25 / M50B25TU | 192 CV | 1991-1996 |
| 323i (E36) | M52B25 | 170 CV | 1995-1999 |
| 323ti Compact (E36) | M52B25 | 163 e 170 CV | 1997-2000 |
| 523i (E39) | M52B25 | 170 CV | 1995-1998 |
| 328i (E36) | M52B28 | 193 CV | 1995-1999 |
| 528i (E39) | M52B28 | 193 CV | 1995-1998 |
| 728i, 728iL (E38) | M52B28 | 193 CV | 1995-1998 |
| Z3 2.8 roadster e coupé (E36/7, E36/8) | M52B28 | 193 CV | 1996-1998 |
Codice OEM: 11 12 1 726 619 in misura standard, 11 12 1 726 622 in misura di riparazione.
Importante: il M52TU, montato a partire da settembre 1998 su E46, E39 e Z3, riceve un'altra guarnizione testata di origine, codici 11 12 7 501 304 e 11 12 7 501 305. Questi motori non sono coperti dai codici di questa scheda, così come il M50B20, che riceve anch'esso una guarnizione distinta.
Perché passare a una guarnizione rinforzata?
Una guarnizione rinforzata tiene dove quella di origine raggiunge il suo limite: a pressione di combustione più alta mantiene la sua forma invece di schiacciarsi.
Appena la potenza aumenta, turbo, compressore o rapporto di compressione elevato, la guarnizione della testata diventa l'anello debole della parte alta del motore. Passare alla rinforzata non è più una comodità ma una sicurezza: è ciò che evita la rottura e lo smontaggio della testata che ne consegue.
-
