Prigionieri di banco rinforzati ARP per BMW S54 S50

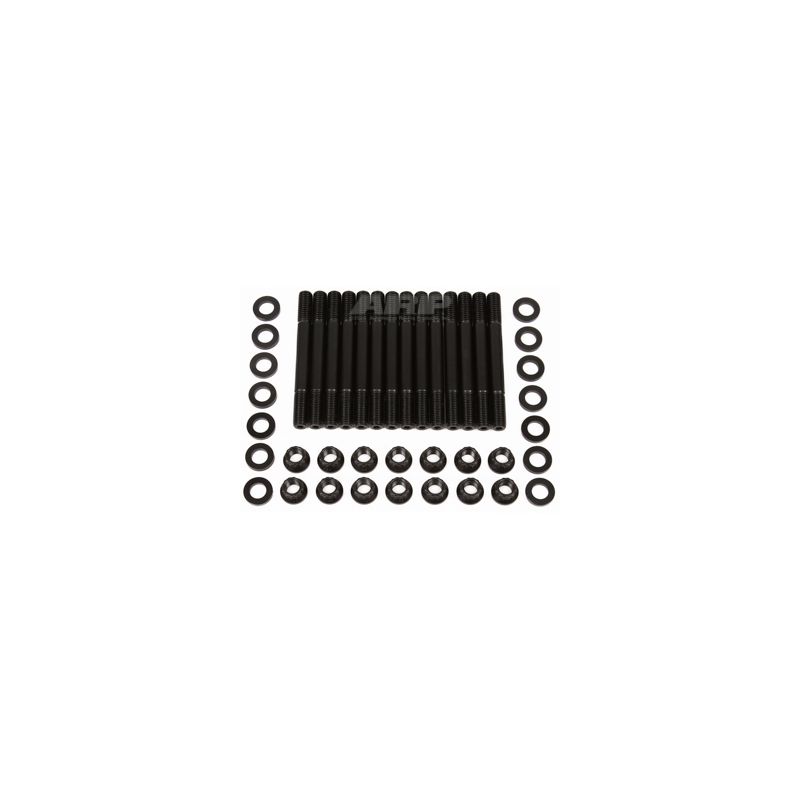

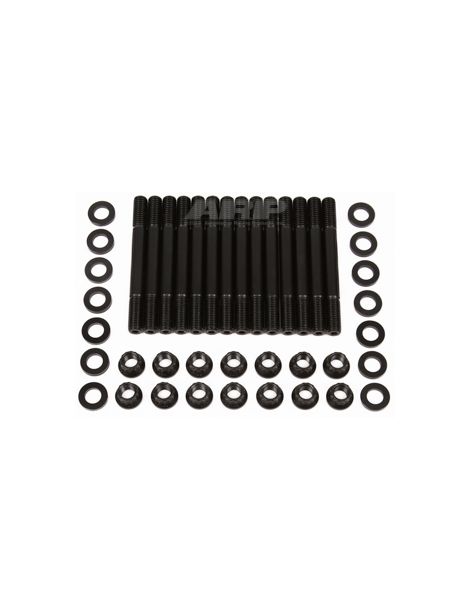

Kit di 14 prigionieri di banco ARP in acciaio 8740 per BMW S54B32 e S50B30.
- Marca: ARP
- Motori: S54B32, S50B30
- Filettatura: M10 x 1,5
- Grado: acciaio 8740
I motori BMW interessati
Il S54B32 (3,2 litri, 3.246 cm³) e il S50B30 (3,0 litri, 2.990 cm³) sono sei cilindri in linea a benzina aspirati della gamma M di BMW. Prodotto dal 2000 al 2008, il S54B32 equipaggia la M3 E46 (coupé, cabriolet e CSL), la Z3 M e la Z4 M; il S50B30 equipaggia la M3 E36 europea dal 1992 al 1995.
Di serie, l'albero motore è trattenuto da 14 viti dei cappelli di banco (riferimento 11 11 2 244 286, viti M10 x 80), serrate a coppia e poi ad angolo: 25 Nm + 50° sul S54B32, 20 Nm + 50° sul S50B30. Questo metodo le allunga in modo permanente: vanno sostituite a ogni smontaggio del basamento.
Prigionieri rinforzati ARP per i supporti di banco
Il basamento poggia sui supporti di banco: combustione dopo combustione, è su di essi che si scaricano le forze provenienti dalle bielle. Sotto questa sollecitazione il cappello di banco cerca di muoversi sul piano di giunzione, finendo per imprimere le superfici di appoggio e deformare la sede del cuscinetto.
Questo kit sostituisce le viti originali con 14 prigionieri ARP in acciaio 8740, con i relativi dadi e le rondelle indicati nelle istruzioni ARP. Sui basamenti S54 e S50 i prigionieri si montano a mano, poi si posizionano i cappelli; filetti, dadi e rondelle vengono quindi lubrificati con il lubrificante di montaggio prima del serraggio dei dadi alla coppia. Il precarico diventa più elevato e più uniforme e i filetti del basamento sono preservati. L'8740 è un acciaio al cromo-molibdeno trattato termicamente da ARP a 190.000 psi di resistenza alla trazione. Come riferimento, la bulloneria motore di serie appartiene per lo più alle classi di resistenza 10.9 e 12.9, ossia da 150.800 a 176.900 psi di resistenza minima. Su questo sei cilindri i prigionieri 8740 in M10 x 1,5 sono indicati per 1.400 CV al massimo (valore indicativo calcolato).
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Dado | Filettatura |
| ARP-201-5002 | ARP | Acciaio 8740 | Dado | M10 x 1,5 |
Coppia di serraggio
| Riferimento | Passata 1 | Passata 2 | Passata 3 |
| ARP-201-5002 | 27 Nm | 54 Nm | 81 Nm |
Montaggio dei prigionieri: avvitamento a mano nel basamento, senza attrezzo di serraggio. Per un montaggio permanente le istruzioni ARP ammettono un frenafiletti Loctite, a condizione di concludere il serraggio prima della presa del prodotto.
Si serrano i dadi nell'ordine prescritto dal costruttore per i cappelli di banco; le istruzioni del kit descrivono la procedura completa.
Con una bulloneria più resistente la forza di serraggio non è più quella originale: occorre controllare quota e ovalizzazione delle sedi di banco a montaggio ultimato e rettificare in linea se necessario, con la bulloneria e il lubrificante del montaggio finale.
Le coppie qui sopra provengono dalle istruzioni ARP 201-5002, revisione applicabile alla pubblicazione. In caso di differenza fanno fede le istruzioni ufficiali. Consultate le istruzioni ARP 201-5002
Guida tecnica
Tutti i valori di coppia di questa scheda presuppongono il grasso di montaggio ARP; con l'olio motore non sono più corretti.
| Acquistate il grasso di montaggio ARP → |
Il marchio ARP
| Proveniente dall'industria aerospaziale, Gary Holzapfel ha fondato ARP (Automotive Racing Products) all'inizio degli anni 1970 per porre fine alle rotture del motore dovute a una bulloneria troppo debole negli sport motoristici. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale a seconda dell'impiego. |
I vantaggi rispetto alle viti originali
| Criterio | Viti di banco originali | Prigionieri rinforzati ARP |
![]() |
![]() |
|
| Serraggio | Coppia poi angolo (25 Nm + 50° sul S54B32) | Tre passaggi a coppia, salita regolare |
| Filetti nel basamento | Sollecitati dalla vite che gira a ogni serraggio | Prigioniero avvitato a mano, senza coppia |
| Rimontaggio dei cappelli | Cappello tenuto a mano durante l'avvitamento | Cappello guidato dai due prigionieri |
Quando i prigionieri diventano necessari
- Sovralimentazione aggiunta o pressione di sovralimentazione aumentata
- Regime massimo o corsa dell'albero motore aumentati
- Revisione del basamento
- Tracce di spostamento del cappello o filetti del basamento affaticati
- Uso in gara, con cicli di carico ripetuti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| M3 Coupé (E46) | S54B32 | 343 CV | 2000-2006 |
| M3 Cabriolet (E46) | S54B32 | 343 CV | 2001-2006 |
| M3 CSL (E46) | S54B32 | 360 CV | 2003 |
| Z3 M Coupé e Roadster (E36) | S54B32 | 320-325 CV | 2000-2003 |
| Z4 M Coupé (E86) | S54B32 | 320-343 CV | 2006-2008 |
| Z4 M Roadster (E85) | S54B32 | 320-343 CV | 2005-2008 |
| M3 Berlina 3.0 (E36) | S50B30 | 286 CV | 1994-1995 |
| M3 Coupé 3.0 (E36) | S50B30 | 239-295 CV | 1992-1995 |
| M3 Cabriolet 3.0 (E36) | S50B30 | 286 CV | 1994-1995 |
| M3-R Coupé (E36) | S50B30 | 329 CV | 1994-1995 |
Riferimento OEM: 11 11 2 244 286
Perché è la soluzione più economica?
Le viti di banco originali, serrate a coppia e poi ad angolo, mantengono un allungamento permanente. I prigionieri ARP in 8740, rinforzati e più resistenti, sopportano forze di biella più elevate e trattengono i cappelli, il che riduce il rischio di rottura del basamento legata alla bulloneria e fa risparmiare una riparazione ben più pesante.
Pensate ai cuscinetti di banco
Una revisione del basamento si fa con cuscinetti nuovi. Proponiamo i cuscinetti di banco trimetallici corrispondenti a questi motori:
| Cuscinetti di banco BMW S50 S54 → |
-
