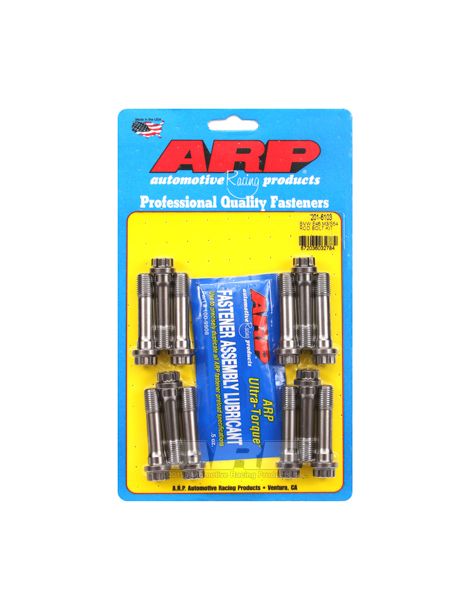

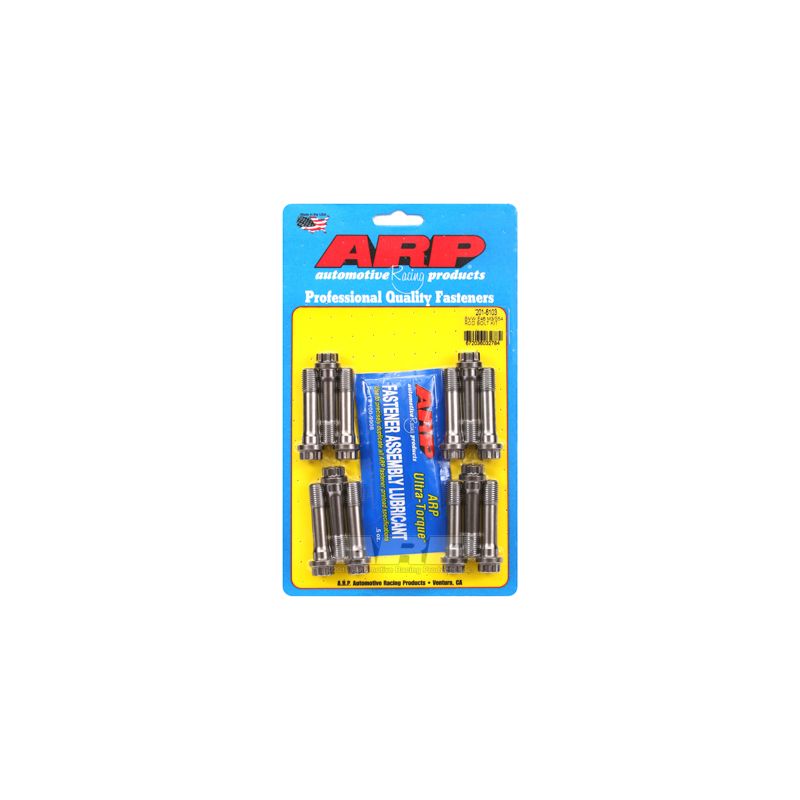

Viti rinforzate ARP per bielle OEM BMW S54
Kit di viti di biella ARP2000 in sostituzione delle viti originali sulle bielle OEM del BMW S54B32 (M3 E46, M3 CSL, Z3 M, Z4 M).
- Marca: ARP
- Motore: S54B32
- Dimensioni: M11 x 47 mm
- Grado: ARP2000
Il motore BMW interessato
Il BMW S54B32 è il sei cilindri in linea a benzina aspirato di 3,2 litri (3.246 cm³, alesaggio 87 mm, corsa 91 mm) della M3 E46, della M3 CSL, della Z3 M e della Z4 M, prodotto dal 2000 al 2008.
BMW monta sull'S54B32 una vite di biella originale di riferimento 11 24 7 834 310 (M10 x 1,25), che BMW serra prima a coppia e poi ad angolo.
Viti rinforzate ARP per bielle
A ogni giro del motore l'insieme biella-pistone tira sul cappello di biella, e solo le sue viti lo trattengono contro queste forze d'inerzia. Quelle originali sono previste per la potenza di serie e per un solo montaggio.
Questo kit sostituisce le viti di biella originali dell'S54B32 con viti ARP2000 con filettatura M11, serrate in base all'allungamento, il metodo che il foglio istruzioni ARP raccomanda, o in alternativa con la coppia. Materiale: l'ARP2000, acciaio legato messo a punto da ARP, trattato termicamente a 220.000 psi di resistenza alla trazione, con filetti rullati dopo il trattamento. Rispetto alle classi 10.9 e 12.9 della bulloneria originale, tra 150.800 e 176.900 psi minimi, lo scarto è dal 24 al 46 %. Il regime ammesso dalle viti ARP2000 arriva fino a 13.500 giri/min (valore indicativo calcolato).
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Testa | Filettatura | Lunghezza sotto testa |
|---|---|---|---|---|---|
| ARP-201-6103 | ARP | ARP2000 | 12 punte | M11 | 47 mm |
Coppia di serraggio e allungamento
| Riferimento | Coppia di serraggio | Allungamento |
|---|---|---|
| ARP-201-6103 | 94,9 Nm | 0,190 - 0,203 mm |
Per questo componente ARP privilegia il serraggio sull'allungamento misurato, garanzia di un precarico esatto; la coppia è indicata solo se manca il comparatore. I valori della tabella presuppongono il lubrificante ARP.
I valori qui sopra provengono dalle istruzioni ARP 201-6103 applicabili alla data di pubblicazione; in caso di differenza fanno fede queste. Consultare le istruzioni ARP 201-6103
Le istruzioni ARP non richiedono frenafiletti per questo kit; si applica solo il grasso ARP Ultra-Torque, sui filetti come sotto la testa della vite.
Una volta montata la viteria, ARP prescrive nelle istruzioni un controllo e una ricalibratura delle teste di biella, da far eseguire a un'officina di rettifica.
Misurazione dell'allungamento delle viti

Serrare ad allungamento significa regolare il precarico su quanto la vite si allunga davvero, e non su una coppia influenzata dall'attrito. A vite montata si posiziona il misuratore a comparatore sulle due estremità e si serra fino a leggere l'allungamento indicato in tabella. È il metodo più sicuro su un motore elaborato.
Guida tecnica
Il serraggio si esegue con il grasso di montaggio ARP, sui filetti e sotto la testa: coppie e allungamenti della tabella sono stati stabiliti con esso.
Il marchio ARP
ARP (Automotive Racing Products) nasce all'inizio degli anni 1970, quando Gary Holzapfel, proveniente dall'industria aerospaziale, decide di affrontare le rotture del motore provocate negli sport motoristici da una bulloneria insufficiente. Oggi il marchio produce in California migliaia di riferimenti per la testata, i cuscinetti di banco e le bielle, in materiali adatti a ogni applicazione, con una produzione nota per la sua costanza.
Compatibilità veicoli
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| BMW | M3 Coupé (E46) | S54B32 | 343 CV | 2000-2006 |
| BMW | M3 Cabriolet (E46) | S54B32 | 343 CV | 2001-2006 |
| BMW | M3 CSL (E46) | S54B32 | 360 CV | 2003 |
| BMW | Z3 M Coupé (E36) | S54B32 | 320 CV | 2000-2002 |
| BMW | Z3 M Coupé (E36) | S54B32 | 325 CV | 2001-2003 |
| BMW | Z3 Roadster 3.2 (E36) | S54B32 | 320 CV | 2000-2002 |
| BMW | Z3 M Roadster (E36) | S54B32 | 325 CV | 2001-2003 |
| BMW | Z4 Roadster 3.2 (E85) | S54B32 | 320 CV | 2005-2007 |
| BMW | Z4 M Roadster (E85) | S54B32 | 343 CV | 2006-2008 |
| BMW | Z4 M Coupé (E86) | S54B32 | 320 CV | 2006-2008 |
| BMW | Z4 M Coupé (E86) | S54B32 | 343 CV | 2006-2008 |
Riferimento OEM (vite di biella): 11 24 7 834 310 (M10 x 1,25)
Perché è la soluzione più economica?
Di serie la vite di biella è serrata a coppia e poi ad angolo fino al limite elastico, il che la allunga in modo permanente. In ARP2000, le viti ARP, rinforzate e più resistenti, accettano regimi e forze d'inerzia nettamente più elevati: meno rischio di rottura dovuta alla bulloneria, dunque una riparazione del motore ben più cara del kit evitata.
Le bronzine di biella abbinate
Viti nuove, bronzine nuove: qui sotto trovate le bronzine di biella adatte a questo motore.
| Cuscinetti di biella S54B32 (3.2L) → |
E se passaste alle bielle forgiate?
La biella forgiata, formata a caldo e ad alta pressione a partire da un acciaio come il 4340, guadagna in densità e omogeneità rispetto a una biella di serie. Dove la biella originale, spesso in metallo sinterizzato, punta anzitutto al costo, una biella forgiata 4340 offre circa +19 % di limite elastico, +8 % di resistenza alla trazione e da +19 a +37 % di resistenza a fatica. È il fondamento di una preparazione solida ad alta potenza. Per il vostro motore:
| Bielle forgiate S54B32 (3.2L) → |
-
