Vis renforcées ARP pour bielles OEM BMW S54

Le moteur BMW concerné

Le BMW S54B32 est le six-cylindres en ligne essence atmosphérique de 3,2 litres (3 246 cm³, alésage 87 mm, course 91 mm) de la M3 E46, de la M3 CSL, de la Z3 M et de la Z4 M, produit de 2000 à 2008.

BMW monte sur le S54B32 une vis de bielle d'origine de référence 11 24 7 834 310 (M10 x 1,25), que BMW serre au couple puis à l'angle.

Vis renforcées ARP pour bielles

À chaque tour moteur, l'ensemble bielle-piston tire sur le chapeau de bielle, et seules ses vis le retiennent face à ces efforts d'inertie. Celles d'origine sont prévues pour la puissance de série et pour un seul montage.

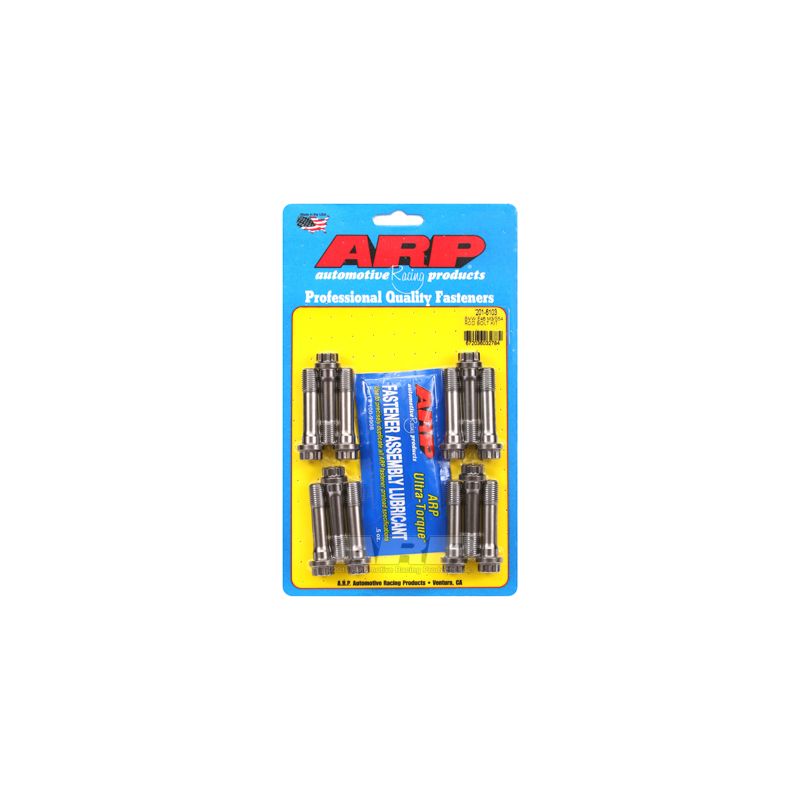

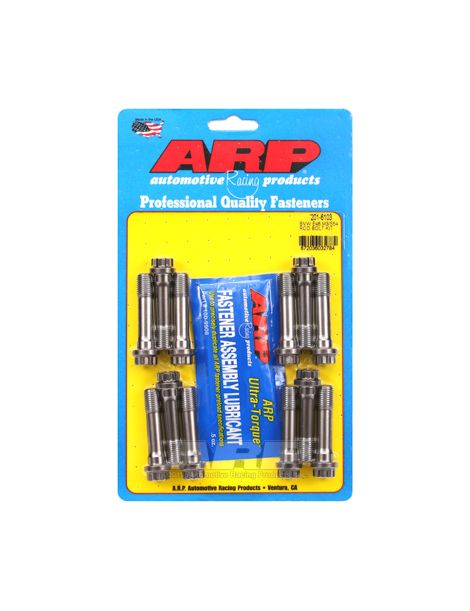

Ce kit remplace les vis d'origine des bielles du S54B32 par des vis ARP2000 de filetage M11, serrées à l'allongement, la méthode que la notice ARP recommande, ou à défaut au couple. Matière : l'ARP2000, acier allié mis au point par ARP, traité thermiquement à 220 000 psi de résistance à la traction, filets roulés après traitement. Face aux classes 10.9 et 12.9 de la visserie d'origine, entre 150 800 et 176 900 psi au minimum, l'écart est de 24 à 46 %. Le régime admis par les vis ARP2000 va jusqu'à 13 500 tr/min (valeur indicative calculée).

Caractéristiques techniques

Couple de serrage et allongement

Pour cette pièce, ARP privilégie le serrage à l'allongement, gage d'une précharge exacte ; le couple n'est donné qu'à défaut de jauge. Les valeurs du tableau supposent le lubrifiant ARP.

Les valeurs ci-dessus viennent de la notice ARP 201-6103 applicable à la date de publication ; c'est elle qui fait foi en cas de différence. Consulter la notice ARP 201-6103

La notice ARP ne demande pas de frein filet pour ce kit ; seule la graisse ARP Ultra-Torque est appliquée, sur les filets comme sous la tête de vis.

Une fois la visserie posée, ARP impose dans sa notice un contrôle et un recalibrage des têtes de bielle, à faire réaliser par un usineur.

Mesure de l'allongement des vis

Serrer à l'allongement, c'est régler la précharge sur ce que la vis s'étire réellement, et non sur un couple influencé par le frottement. La vis montée, on pose la jauge à comparateur sur ses deux bouts et l'on serre jusqu'à lire l'allongement indiqué dans le tableau. C'est la méthode la plus sûre sur un moteur poussé.

Guide technique

Le serrage se fait à la graisse de montage ARP, sur les filets et sous la tête : c'est avec elle que les couples et allongements du tableau ont été établis.

La marque ARP

ARP (Automotive Racing Products) voit le jour au début des années 1970, quand Gary Holzapfel, venu de l'industrie aérospatiale, décide de s'attaquer aux casses moteur provoquées en sport automobile par une visserie insuffisante. La marque produit aujourd'hui en Californie des milliers de références pour la culasse, les paliers et les bielles, dans des matières adaptées à chaque application, avec une fabrication réputée pour sa constance.

Compatibilité véhicules

Référence OEM (vis de bielle) : 11 24 7 834 310 (M10 x 1,25)

Pourquoi c'est la solution la plus économique ?

D'origine, la vis de bielle est serrée au couple puis à l'angle jusqu'à sa limite d'élasticité, ce qui l'étire définitivement. En ARP2000, les vis ARP, renforcées et plus résistantes, acceptent des régimes et des efforts d'inertie nettement plus élevés : moins de risque de casse due à la visserie, donc une réparation moteur bien plus chère que le kit évitée.

Les coussinets de bielle associés

Vis neuves, coussinets neufs : retrouvez ci-dessous les coussinets de bielle adaptés à ce moteur.

Et si vous passiez aux bielles forgées ?

La bielle forgée, mise en forme à chaud et sous forte pression à partir d'un acier comme le 4340, gagne en densité et en homogénéité par rapport à une bielle de série. Là où la bielle d'origine, souvent en métal fritté, vise d'abord le coût, une bielle forgée 4340 affiche environ +19 % de limite élastique, +8 % de résistance à la traction et +19 à +37 % de résistance en fatigue. C'est le socle d'une préparation solide en forte puissance. Pour votre moteur :
