Kit molle valvola rinforzate BMW S54B32
Kit di 24 molle valvola rinforzate per il sei cilindri BMW S54B32.
- Marche: SUPERTECH, FERREA
- Motore: S54B32 (M3 e M3 CSL E46, Z3 M, Z4 M)
- Molle: doppie o singole coniche
- Contenuto: molle, piattelli superiori, piattelli inferiori
Il sei cilindri S54 delle BMW M
L'S54B32 è il sei cilindri in linea di 3,2 litri delle BMW M dei primi anni 2000: M3 e M3 CSL (E46), Z3 M e Z4 M. Con quattro valvole per cilindro, il motore monta 24 molle valvola.
Di serie BMW monta il corredo di molle 11 31 7 830 890 (contrassegno giallo/giallo), il piattello superiore 11 31 7 830 893 e il piattello inferiore 11 31 7 832 767. I semiconi 11 34 1 461 405 a tre canalini lasciano il posto al codice 11 34 7 833 195 dal 09/2002.

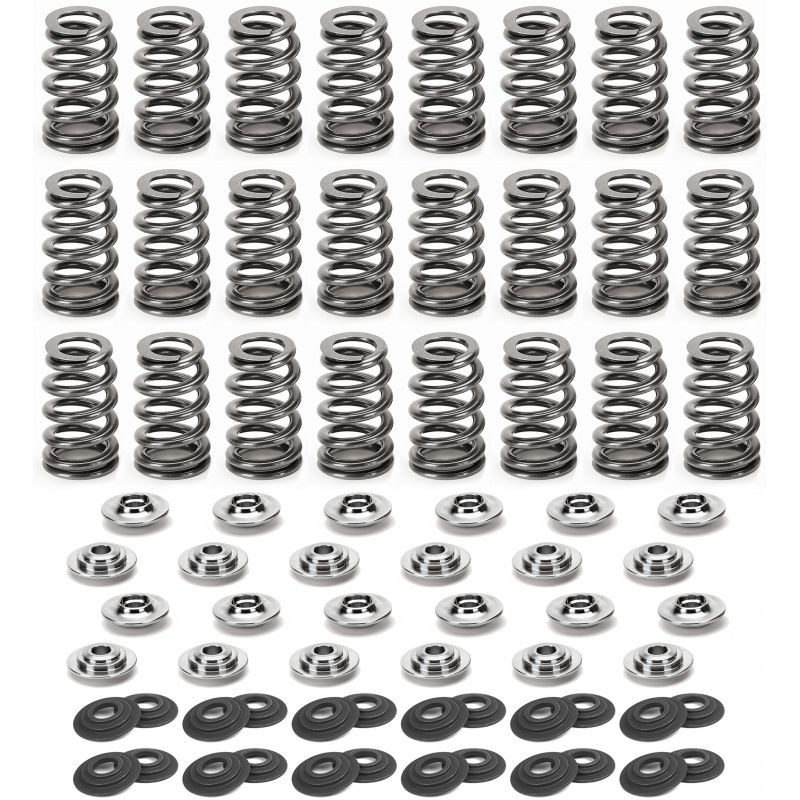

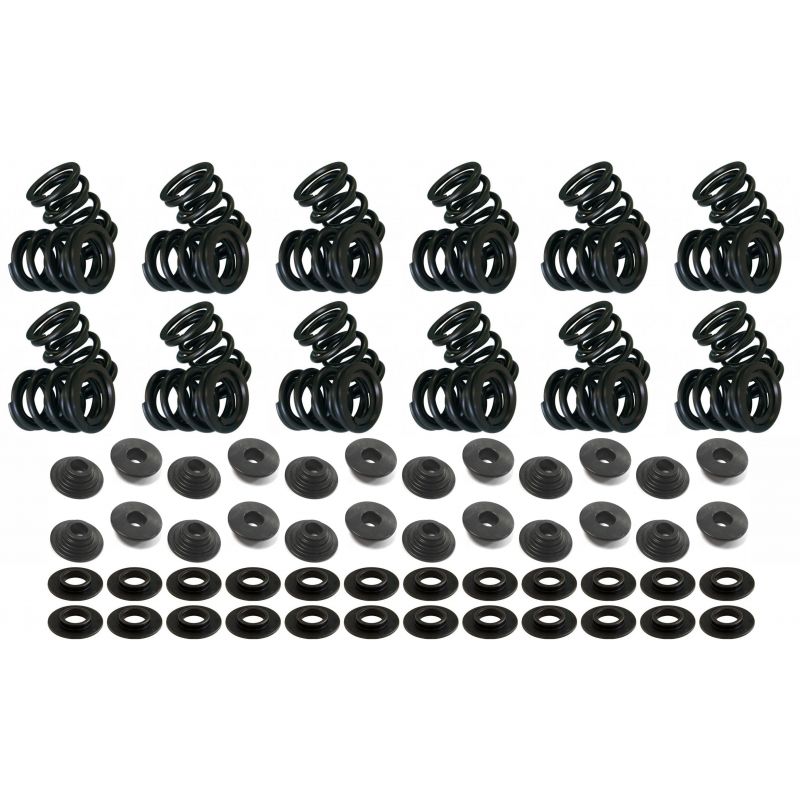

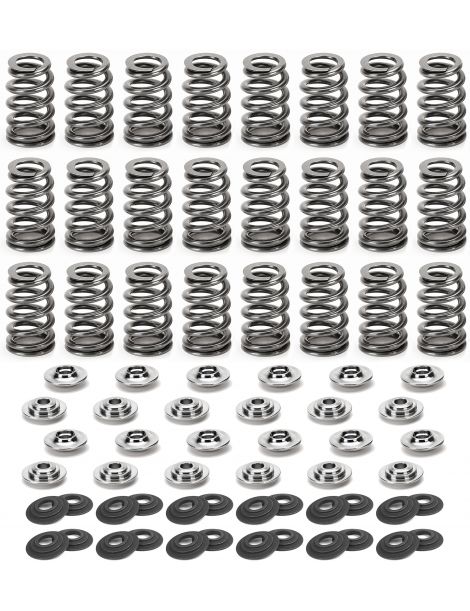

Kit molle valvola rinforzate SUPERTECH e FERREA
La molla valvola riporta la valvola sulla sua sede e la tiene premuta contro la camma. Agli alti regimi la valvola acquista più slancio: se il carico non basta, abbandona il profilo, rimbalza e può urtare il pistone: si parla di sfarfallamento, il primo freno di un motore portato a più giri.
I kit doppi indicano 365 e 378 N alla sede a 41,0 mm. Da FERREA il piattello in titanio pesa il 40 % in meno di quello in acciaio; SUPERTECH offre i suoi kit con piattelli in acciaio, titanio o titanio T1S-LC, più una molla singola conica da 338 N a 39,0 mm.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-2521-2BM-ST | SUPERTECH | Doppie 82 lbs | 365 N a 41,0 mm | 24 molle, 24 piattelli superiori in acciaio, piattelli inferiori | ||||
| SPRK-2521-2BM-T1 | SUPERTECH | Doppie 82 lbs | Est. 26,4 / 19,3 mm Int. 19,3 / 14,5 mm |
365 N a 41,0 mm | 827 N a 10 mm | 44,5 N/mm | 14,5 mm | 24 molle, 24 piattelli superiori in titanio, piattelli inferiori |
| SPRK-2521-2BM-T1S-LC | SUPERTECH | Doppie 82 lbs | Est. 26,4 / 19,3 mm Int. 19,3 / 14,5 mm |
365 N a 41,0 mm | 827 N a 10 mm | 44,5 N/mm | 15,5 mm | 24 molle, 24 piattelli superiori in titanio T1S-LC, piattelli inferiori |
| SPRK-HM1007BE-S54 | SUPERTECH | Singole coniche 76 lbs | Base 28,0 / 18,8 mm, cima 24,2 / 14,5 mm | 338 N a 39,0 mm | 907 N a 10 mm | 56,9 N/mm | 14,0 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
| KT4045 | FERREA | Doppie | Est. 28,0 / 20,8 mm Int. 20,8 / 16,5 mm |
378 N a 41,0 mm | 823 N a 10 mm | 44,5 N/mm | 14,0 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
Montaggio dei kit molle
| Componente | Origine BMW | Kit molle rinforzate |
|---|---|---|
| Molla | 11 31 7 830 890 (corredo di molle) | Specifico del kit: S10156 (FERREA), SPR-2521/2 o molla conica (SUPERTECH) |
| Piattello superiore | 11 31 7 830 893 | Specifico del kit: E11128 in titanio (FERREA), RET-BM2521/1T/ST, RET-BM2521/T1, RET-BM2521/T1S-LC o RET-BM2521/T1-BE (SUPERTECH) |
| Piattello inferiore | 11 31 7 832 767 | Specifico del kit: SL1141 (FERREA), SEAT-BMS54 o SEAT-BMS54-BE (SUPERTECH) |
| Semiconi | 11 34 1 461 405 (3 canalini, prima del 09/2002) / 11 34 7 833 195 | Originali conservati |
Il KT4045 riunisce 24 molle doppie S10156, 24 piattelli in titanio E11128 e 24 piattelli inferiori SL1141. I tre kit SUPERTECH da 82 lbs condividono la molla doppia SPR-2521/2 e il piattello inferiore SEAT-BMS54; cambia solo il piattello superiore: acciaio (ST), titanio (T1) o titanio T1S-LC, che porta l'alzata massima a 15,5 mm. L'SPRK-HM1007BE-S54 abbina una molla singola conica al piattello RET-BM2521/T1-BE e al piattello inferiore SEAT-BMS54-BE da 2 mm.
L'altezza di montaggio corrisponde allo spazio tra i due piattelli, inferiore e superiore, a valvola chiusa. I carichi indicati valgono per l'altezza riportata qui sotto. Una testata con le sedi rettificate presenta un'altezza maggiore: ogni millimetro in più toglie al carico tanti newton quanti ne indica la rigidità della molla. Misuratela su ogni valvola prima del montaggio.
| SUPERTECH | FERREA | |
|---|---|---|
| Altezza di montaggio | SPRK-2521-2BM-ST : 41,0 mm SPRK-2521-2BM-T1 : 41,0 mm SPRK-2521-2BM-T1S-LC : 41,0 mm SPRK-HM1007BE-S54 : 39,0 mm |
41,0 mm |
| Carico alla sede a questa altezza | 365 N 365 N 365 N 338 N |
378 N |
Guida tecnica
Le marche proposte
| SUPERTECH, azienda californiana di San Jose, realizza da oltre trent'anni componenti della distribuzione per le corse. Il filo delle molle è una lega cromo-silicio-vanadio molto pura, i piattelli nascono da titanio di grado militare e ogni lotto passa raggi X, ultrasuoni e laser. | |
| Nata in Florida nel 1978 per iniziativa di Horacio Ferrea e Daniel Urrutia, due preparatori argentini, FERREA Racing Components progetta e lavora in proprio valvole, molle, bilancieri e punterie. Ritroviamo i suoi pezzi in NASCAR, nel drag racing e in pista. |
Come scegliere
Una molla più rigida tiene la valvola sulla camma quando i giri salgono: accompagna un albero più spinto, un limitatore spostato più in alto o la sovralimentazione senza sfarfallamento. A 10 mm di alzata i kit di questa pagina danno da 823 a 907 N. Verificate che l'alzata dei vostri alberi non superi quella massima del kit, da 14,0 a 15,5 mm secondo la versione.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Gli 82 lbs dei kit doppi SUPERTECH corrispondono a 365 N alla sede, i 76 lbs del kit conico a 338 N. Tre fattori guidano la scelta: l'alzata degli alberi, il regime ricercato e un'eventuale sovralimentazione; più salgono, più il carico deve seguire, senza superare l'alzata massima del kit. Andare oltre il necessario non serve: un carico eccessivo affatica camme e bilancieri a dito. FERREA propone il KT4045 a 378 N, il carico alla sede più alto di questa pagina. |
| Molla singola o doppia | Doppie (KT4045 e kit SUPERTECH da 82 lbs): due molle una dentro l'altra si dividono lo sforzo e smorzano a vicenda le vibrazioni. Singola conica (SPRK-HM1007BE-S54): una sola molla, più stretta in alto, che alleggerisce l'insieme in movimento. |
Quando le molle rinforzate diventano necessarie
- Montaggio di alberi a camme più spinti di quelli di serie
- Limitatore di giri spostato più in alto
- Aggiunta di un compressore o di un turbo
- Testata rifatta per pista, drift o rally
- Molle affaticate o sfarfallamento rilevato agli alti regimi di rotazione
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| BMW M3 (E46), M3 CSL | S54B32 | 2000-2006 | |
| BMW Z3 M Coupé, Z3 M Roadster (E36) | S54B32 | 2000-2003 | |
| BMW Z4 M Roadster (E85) | S54B32 | 2005-2008 | |
| BMW Z4 M Coupé (E86) | S54B32 | 2006-2008 | |
| Wiesmann MF3 3.2 | S54B32 | 2001- |
Codice OEM (molla valvola): corredo 11 31 7 830 890 (contrassegno giallo/giallo).
Prodotti correlati
Con la testata smontata, sostituite anche le valvole di aspirazione e di scarico: pezzi nuovi sfruttano appieno molle più rigide. Pensate anche a guide valvola e paraolio valvole.
-
