Bronzine di banco albero motore trimetallo BMW M20 M50 M52 M54 S50 S54

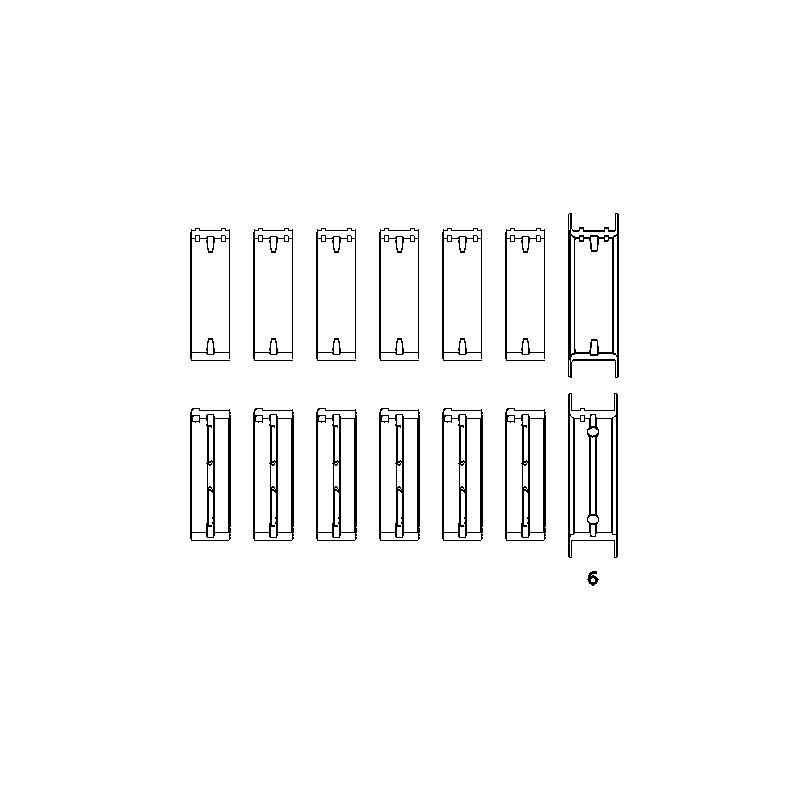

Kit di 14 semibronzine di banco trimetallo per albero motore, per BMW sei cilindri in linea M20, M50, M52, M54, S50 e S54.
- Marche e trattamenti: ACL Race e King Racing (opzione rivestimento pMaxKote)
- Compatibilità: E30, E34, E36, E39, E46, E60, Z3, Z4
- Codici motore: M20, M50, M52, M54, S50, S52, S54
- Misure disponibili: standard fino a +0.50 mm, versioni a gioco maggiorato (HX / STDX)
I sei cilindri BMW M20, M50, M52, M54, S50 e S54
Lanciato nel 1977, l'M20 inaugura il sei cilindri in linea compatto di BMW: basamento in ghisa, un albero a camme in testa, due valvole per cilindro. L'M50 gli succede nel 1990 con una testata in alluminio a doppio albero a camme e quattro valvole, affiancata dalla fasatura variabile VANOS nel 1992. Da questa architettura nascono l'M52, poi l'M52TU a doppio VANOS e l'M54 fino a 3.0 litri, oltre ai motori delle BMW M3 e Z3 M: S50B30, S50B32, S52B32 e S54B32, fino a 360 CV per la M3 CSL. Tutti condividono le stesse dimensioni del perno di banco e della sede: un solo kit di bronzine copre tutta la famiglia.
L'albero motore di questi motori poggia su sette supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.
Le bronzine di banco trimetallo
La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di banco. Il set completo comprende 14 semibronzine, sette coppie per sette supporti di banco. Le semibronzine superiori e inferiori sono diverse: ognuna va montata al proprio posto.
Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL Ø perno di banco 59.971 / 59.990 mm Ø sede 65.000 / 65.019 mm Larghezza 20 mm | Bronzine King Ø perno di banco 59.972 / 59.990 mm Ø sede 65.001 / 65.019 mm Larghezza 19.9 mm (coppia con flangia: 24.9 mm) |

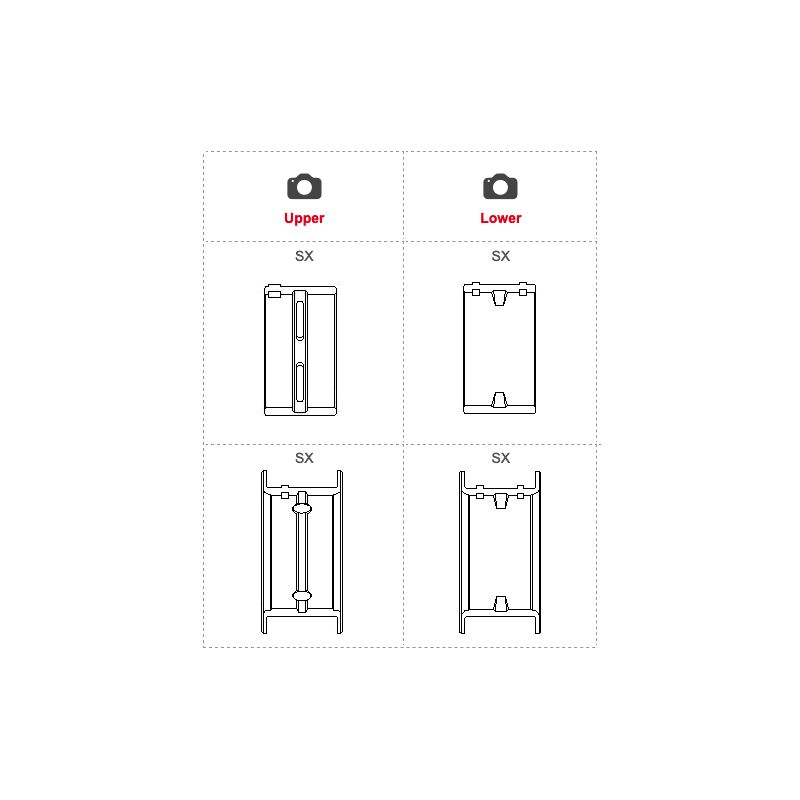

Nota del produttore (ACL 7M1532H): set semi-scanalato. La metà inferiore ha 2 tacche.
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 7M1532H-STD | ACL Race - Senza trattamento | Standard | 2.488 |
| 7M1532HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 2.475 |
| 7M1532H-.025 | ACL Race - Senza trattamento | +0.025 | 2.501 |
| 7M1532H-.25 | ACL Race - Senza trattamento | +0.25 | 2.613 |
| 7M1532H-.50 | ACL Race - Senza trattamento | +0.50 | 2.738 |
| MB7039XP | King Racing - Senza trattamento | Standard | 2.494 |
| MB7039XP STDX | King Racing - Senza trattamento | Std, gioco maggiorato (STDX) | 2.481 |
| MB7039XP.026 | King Racing - Senza trattamento | +0.026 | 2.507 |
| MB7039XP0.25 | King Racing - Senza trattamento | +0.25 | 2.621 |
| MB7039XP0.5 | King Racing - Senza trattamento | +0.50 | 2.748 |
| MB7039XPC | King Racing - pMaxKote | Standard | 2.494 |
| MB7039XPC STDX | King Racing - pMaxKote | Std, gioco maggiorato (STDX) | 2.481 |
| MB7039XPC.026 | King Racing - pMaxKote | +0.026 | 2.507 |
| MB7039XPC0.25 | King Racing - pMaxKote | +0.25 | 2.621 |
| MB7039XPC0.5 | King Racing - pMaxKote | +0.50 | 2.748 |
Gioco di funzionamento
Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di banco, occupato in permanenza dal film d'olio.
A motore acceso il perno di banco non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.
| Misura / versione | Quando sceglierla | ACL Race Series | King XP / XPC |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.086 a 0.098 mm | 0.085 mm - 0.098 mm |
| +0.025 / +0.026 mm | Perno lucidato | da 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| +0.50 mm | Perno rettificato a 0.50 mm | da 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Coppie di serraggio viti di banco
| Bulloneria | A coppia | Per allungamento (calibro) |
| Viti originali (OEM), M20 | 60 Nm | |
| Viti originali (OEM), M50, M52 (blocco in ghisa), S50B30, S52B32 | 20 Nm + 50° | |
| Viti originali (OEM), M52 (blocco in alluminio), M54 | 20 Nm + 70° | |
| Viti originali (OEM), S54B32 | 25 Nm + 50° |
Guida tecnica
Le bronzine di banco ACL e King qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.
Le due marche
![]() |
Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo. |
![]() |

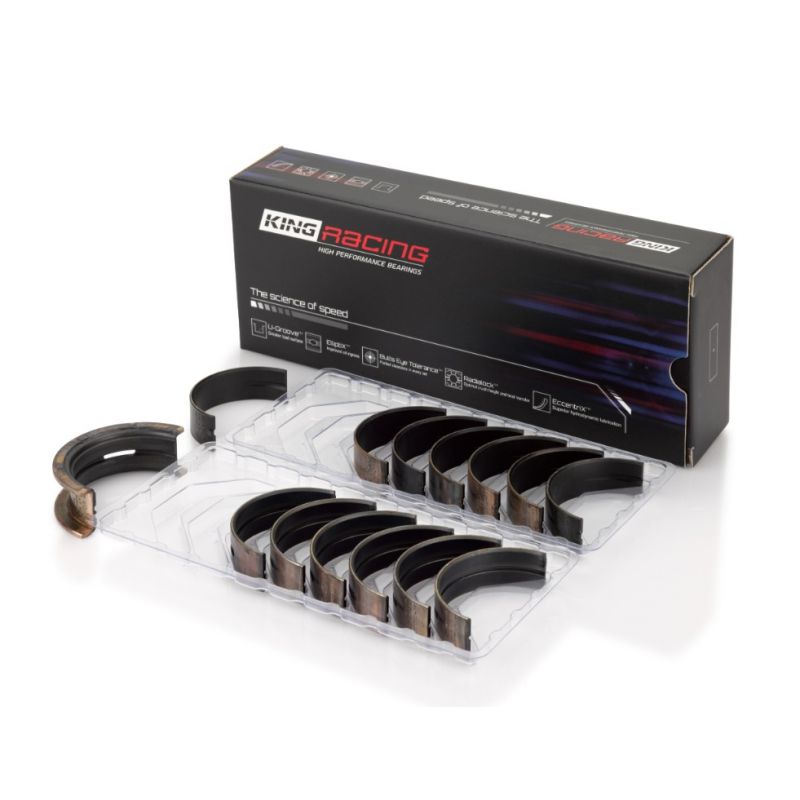

Produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, King Engine Bearings ha sviluppato la lega trimetallica pMax Black, pensata per i carichi elevati, e offre come opzione il rivestimento pMaxKote (versione XPC). |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |

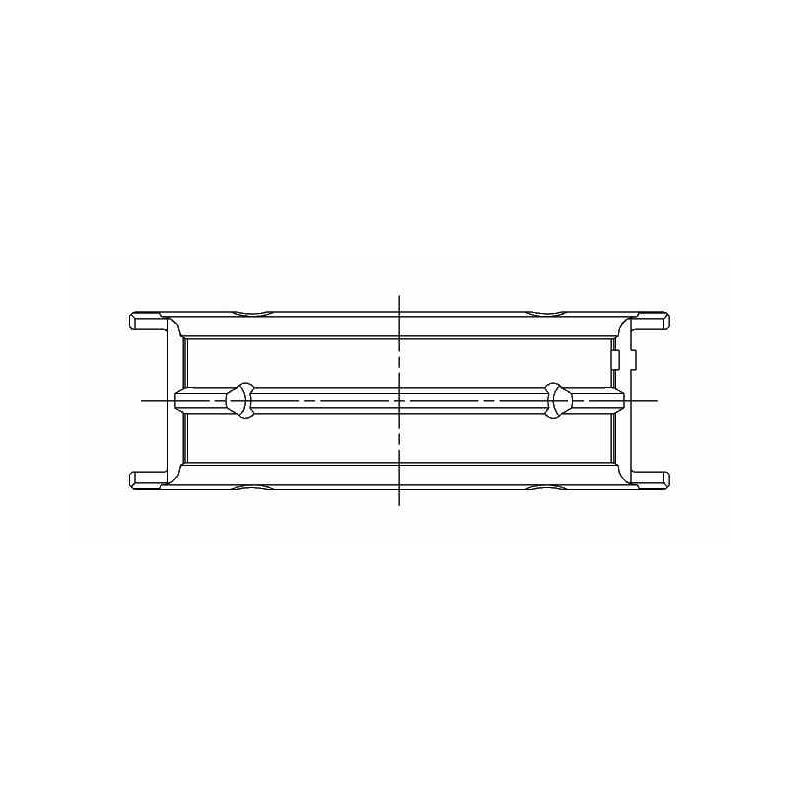

| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | pMaxKote (in opzione, versione XPC): rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto). |
| Misure disponibili | Standard fino a +0.50 mm (+ gioco maggiorato HX) | Standard fino a +0.50 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di banco è adatto a tutti i motori sei cilindri BMW che condividono le stesse dimensioni del perno di banco e della sede. Per l'M20, questo kit riguarda i motori prodotti dal 1988.
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| BMW | Serie 3 (E30) 320i | M20B20 | 125–129 CV | 1982–1993 |
| BMW | Serie 5 (E34) 520i | M20B20 | 129 CV | 1987–1990 |
| Bertone | Freeclimber 2.0 | M20B20 | 129 CV | 1990–1993 |
| Alpina | C1 (E30) 2.5 | M20B25 | 190 CV | 1986–1988 |
| Alpina | C2 (E30) 2.5 | M20B25 | 185 CV | 1985–1988 |
| BMW | Serie 3 (E30) 325i / 325iX | M20B25 | 170–192 CV | 1983–1993 |
| BMW | Serie 5 (E34) 525i | M20B25 | 170 CV | 1988–1990 |
| BMW | Z1 Roadster 2.5 | M20B25 | 170 CV | 1988–1991 |
| Alpina | B3 (E30) 2.7 | M20B27 | 204 CV | 1987–1992 |
| BMW | Serie 3 (E30) 325e | M20B27 | 122–129 CV | 1983–1988 |
| Bertone | Freeclimber 2.7 | M20B27 | 129 CV | 1991–1993 |
| BMW | Serie 3 (E36) 320i | M50B20 | 150 CV | 1991–1999 |
| BMW | Serie 5 (E34) 520i | M50B20 | 150 CV | 1990–1996 |
| BMW | Serie 3 (E36) 325i / 325is | M50B25 | 192 CV | 1990–1995 |
| BMW | Serie 5 (E34) 525i / 525iX | M50B25 | 192 CV | 1990–1996 |
| BMW | Serie 3 (E36/E46) 320i | M52B20 | 150 CV | 1995–2001 |
| BMW | Serie 5 (E39) 520i | M52B20 | 136–150 CV | 1996–2003 |
| BMW | Z3 Roadster (E36) 2.0i | M52B20 | 150 CV | 1999–2003 |
| BMW | Serie 3 (E36/E46) 323i / 323Ci / 323ti | M52B25 | 163–173 CV | 1995–2000 |
| BMW | Serie 5 (E39) 523i | M52B25 | 170 CV | 1995–2000 |
| BMW | Z3 Roadster (E36) 2.5 | M52B25 | 170 CV | 1998–2000 |
| Alpina | B3 (E46) 3.3 / 3.4S | M52B28 | 280–305 CV | 1999–2006 |
| Alpina | B10 (E39) 3.3 | M52B28 | 280 CV | 1999–2003 |
| BMW | Serie 3 (E36/E46) 328i / 328Ci | M52B28 | 193–196 CV | 1995–2000 |
| BMW | Serie 5 (E39) 528i | M52B28 | 193 CV | 1995–2000 |
| BMW | Serie 7 (E38) 728i / 728iL | M52B28 | 193 CV | 1995–2001 |
| BMW | Z3 (E36) 2.8i | M52B28 | 193 CV | 1996–2000 |
| Land Rover | Defender (L316) 2.8 4x4 | M52B28 | 190 CV | 1998–2003 |
| BMW | Serie 3 (E46) 320i / 320Ci | M54B22 | 163–170 CV | 2000–2007 |
| BMW | Serie 5 (E39/E60) 520i | M54B22 | 163–170 CV | 2000–2010 |
| BMW | Z3 Roadster (E36) 2.2i | M54B22 | 163–170 CV | 2000–2003 |
| BMW | Z4 Roadster (E85) 2.2i | M54B22 | 170 CV | 2003–2005 |
| BMW | Serie 3 (E46) 325i / 325xi / 325Ci / 325ti | M54B25 | 186–192 CV | 2000–2006 |
| BMW | Serie 5 (E39/E60/E61) 525i | M54B25 | 186–192 CV | 2000–2010 |
| BMW | X3 (E83) 2.5i | M54B25 | 186–192 CV | 2004–2006 |
| BMW | Z3 Roadster (E36) 2.5i | M54B25 | 192 CV | 2000–2002 |
| BMW | Z4 (E85/E86) 2.5i | M54B25 | 192 CV | 2002–2005 |
| BMW | Serie 3 (E46) 330i / 330xi / 330Ci | M54B30 | 228–231 CV | 2000–2006 |
| BMW | Serie 5 (E39/E60) 530i | M54B30 | 228–231 CV | 2000–2005 |
| BMW | Serie 7 (E65/E66) 730i / 730Li | M54B30 | 231 CV | 2003–2008 |
| BMW | X3 (E83) 3.0i / xDrive | M54B30 | 231 CV | 2003–2006 |
| BMW | X5 (E53) 3.0i | M54B30 | 231 CV | 2000–2006 |
| BMW | Z3 Roadster / Coupé (E36) 3.0i | M54B30 | 228–231 CV | 2000–2003 |
| BMW | Serie 3 (E36) M3 3.0 | S50B30 | 286 CV | 1994–1995 |
| BMW | Serie 3 Coupé (E36) M3 3.0 | S50B30 | 286–295 CV | 1992–1995 |
| BMW | Serie 3 Cabrio (E36) M3 3.0 | S50B30 | 286 CV | 1994–1995 |
| BMW | M3 (E36, mercato nordamericano) 3.0 | S50B30US | 239 CV | 1994–1995 |
| BMW | Serie 3 (E36) M3 3.2 | S50B32 | 321 CV | 1995–1998 |
| BMW | Serie 3 Coupé (E36) M3 3.2 | S50B32 | 321 CV | 1995–1998 |
| BMW | Serie 3 Cabrio (E36) M3 3.2 | S50B32 | 321 CV | 1996–1999 |
| BMW | Z3 Roadster (E36) M 3.2 | S50B32 | 321 CV | 1997–2000 |
| BMW | Z3 Coupé (E36) M 3.2 | S50B32 | 321 CV | 1998–2001 |
| BMW | M3 (E36, mercato nordamericano) 3.2 | S52B32US | 243 CV | 1996–1999 |
| BMW | Z3 M Coupé / Roadster (E36, mercato nordam.) 3.2 | S52B32US | 239–243 CV | 1998–2000 |
| BMW | Serie 3 Coupé (E46) M3 | S54B32 | 343 CV | 2000–2006 |
| BMW | Serie 3 Coupé (E46) M3 CSL | S54B32 | 360 CV | 2003 |
| BMW | Serie 3 Cabrio (E46) M3 | S54B32 | 343 CV | 2001–2006 |
| BMW | Z3 Roadster (E36) 3.2 i | S54B32 | 320 CV | 2000–2002 |
| BMW | Z3 Roadster (E36) M 3.2 | S54B32 | 325 CV | 2001–2003 |
| BMW | Z3 Coupé (E36) M | S54B32 | 320 CV | 2000–2002 |
| BMW | Z3 Coupé (E36) M | S54B32 | 325 CV | 2001–2003 |
| BMW | Z4 Roadster (E85) 3.2 | S54B32 | 320 CV | 2005–2007 |
| BMW | Z4 Roadster (E85) M | S54B32 | 343 CV | 2006–2008 |
| BMW | Z4 Coupé (E86) M | S54B32 | 320 CV | 2006–2008 |
| BMW | Z4 Coupé (E86) M | S54B32 | 343 CV | 2006–2008 |
Perché sostituire le bronzine
Una bronzina di banco che cede non si rovina da sola: segna il perno di banco, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non danneggia anche il basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro della linea d'albero e quello il cui cedimento costa di più.
-
