Bronzine di biella trimetallo BMW M3 E36 Z3 M S50B32

183,72 € (Tasse incl.)
204,13 € (Tasse incl.) -10%

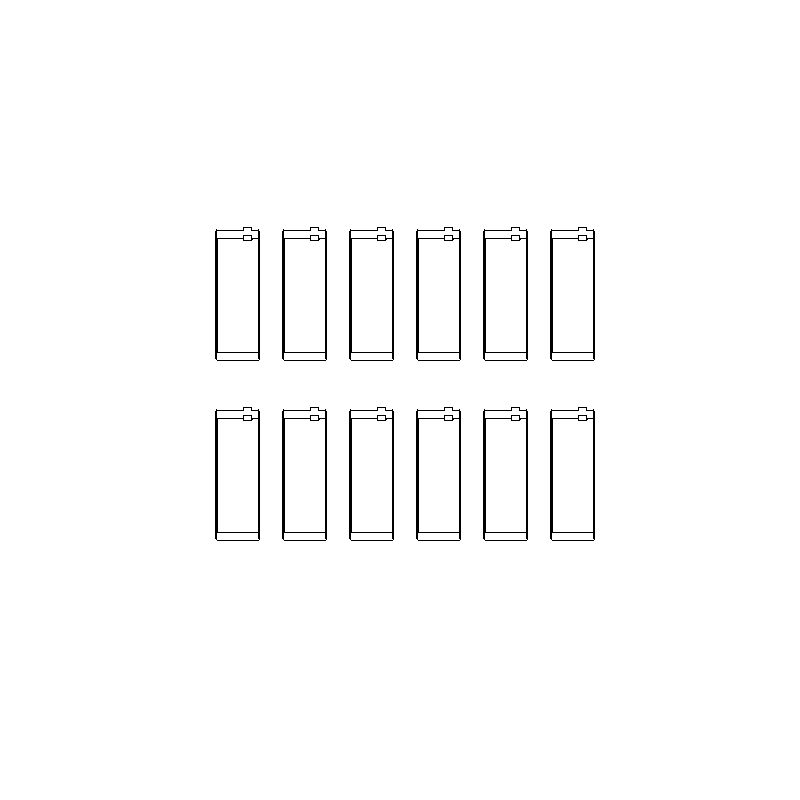

Kit di 12 semicuscinetti di biella trimetallo per BMW sei cilindri in linea S50B32, versione europea.

  • Marchi e trattamenti: ACL Race e King Racing
  • Compatibilità: M3 E36 berlina, coupé e cabrio, Z3 M Roadster e Coupé
  • Codici motore: S50B32
  • Misure disponibili: da standard a +0.25 mm, versioni a gioco maggiorato (HX, STDX)
6B1497H-STD
1 disponibile in magazzino Francia
56 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il sei cilindri BMW S50B32

Erede dell'S50B30 dal 1995, l'S50B32 equipaggia la BMW M3 E36 3.2 e poi le Z3 M Roadster e Coupé: un sei cilindri in linea aspirato di 3 201 cm³, con alesaggio di 86.4 mm e corsa di 91 mm, doppio albero a camme in testa e 24 valvole, che eroga 321 CV. È prodotto fino al 2001. Questo kit di bronzine è specifico della versione europea: l'S52B32 nordamericano monta bronzine di biella diverse.

In origine BMW monta su questo motore bronzine di biella suddivise per classe di colore, rossa (codici 11 24 1 404 008, 009 e 010) e blu (11 24 1 404 791), scelte in base alle tolleranze di lavorazione del perno di biella. Sono bronzine di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

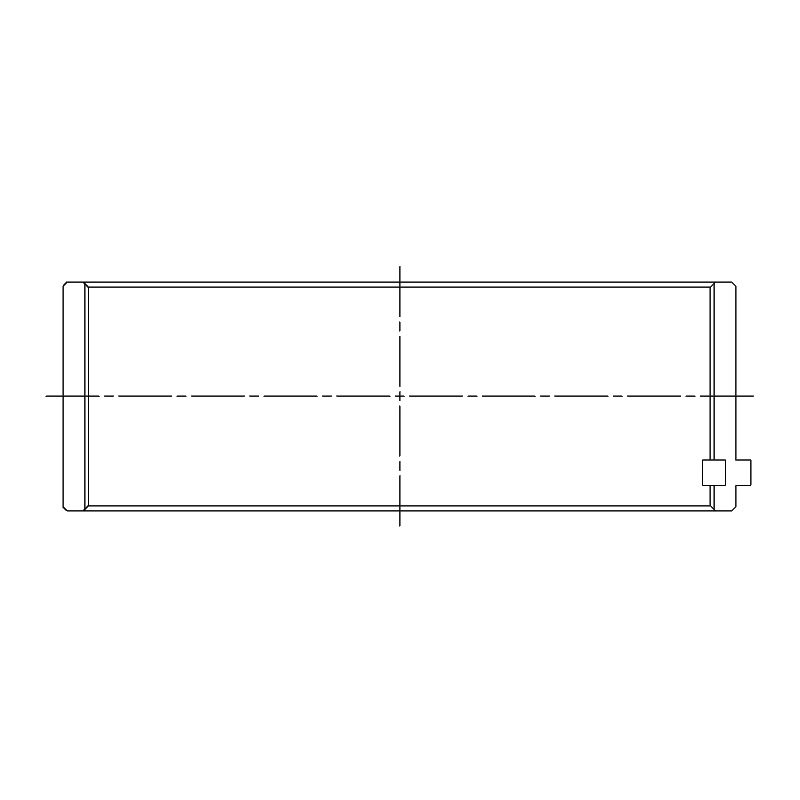

La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 12 semibronzine, ossia 6 coppie.

Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 48.970 / 48.991 mm
Ø sede 53.000 / 53.015 mm
Larghezza 18 / 18.1 mm
Riferimento OEM
Ø perno di biella 48.975 / 48.991 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
6B1497H-STD ACL Race - Senza trattamento Standard 1.993
6B1497HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.980
6B1497H-.025 ACL Race - Senza trattamento +0.025 2.006
6B1497H-.25 ACL Race - Senza trattamento +0.25 2.118
CR6853XP King Racing - Senza trattamento Standard 1.991
CR6853XP STDX King Racing - Senza trattamento Std, gioco maggiorato (STDX) 1.978
CR6853XP.026 King Racing - Senza trattamento +0.026 2.004
CR6853XP0.25 King Racing - Senza trattamento +0.25 2.118

Gioco di funzionamento

Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.

A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP
Standard (STD) Perno di serie, non rettificato da 0.052 a 0.062 mm 0.049 mm - 0.068 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.077 a 0.087 mm 0.074 mm - 0.093 mm
+0.025 / +0.026 mm Perno lucidato da 0.052 a 0.062 mm 0.049 mm - 0.068 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.052 a 0.062 mm 0.049 mm - 0.068 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Viti originali (OEM), S50B32 5 Nm + 20 Nm + 65°
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Le bronzine di biella ACL e King qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.

Le due marche

ACL Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo.
King Racing Produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, King Engine Bearings ha sviluppato la lega trimetallica pMax Black, pensata per i carichi elevati.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No No
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) Standard fino a +0.25 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al sei cilindri BMW S50B32 delle M3 E36 e Z3 M, versione europea:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (E36) M3 3.2 S50B32 321 CV 1995–1998
BMW Serie 3 Coupé (E36) M3 3.2 S50B32 321 CV 1995–1998
BMW Serie 3 Cabrio (E36) M3 3.2 S50B32 321 CV 1996–1999
BMW Z3 Roadster (E36) M 3.2 S50B32 321 CV 1997–2000
BMW Z3 Coupé (E36) M 3.2 S50B32 321 CV 1998–2001

Perché sostituire le bronzine

Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
