Kit molle valvola rinforzate BMW S38

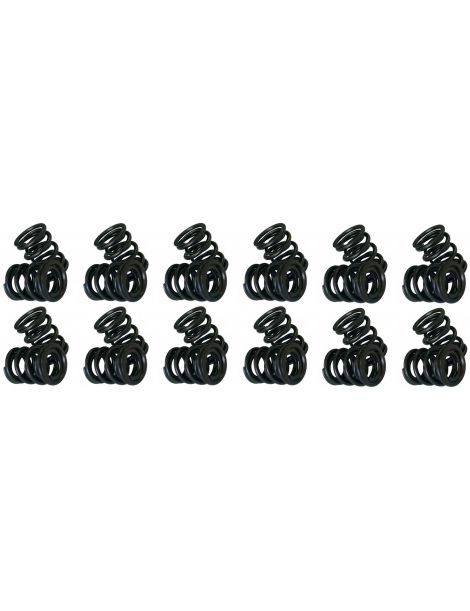

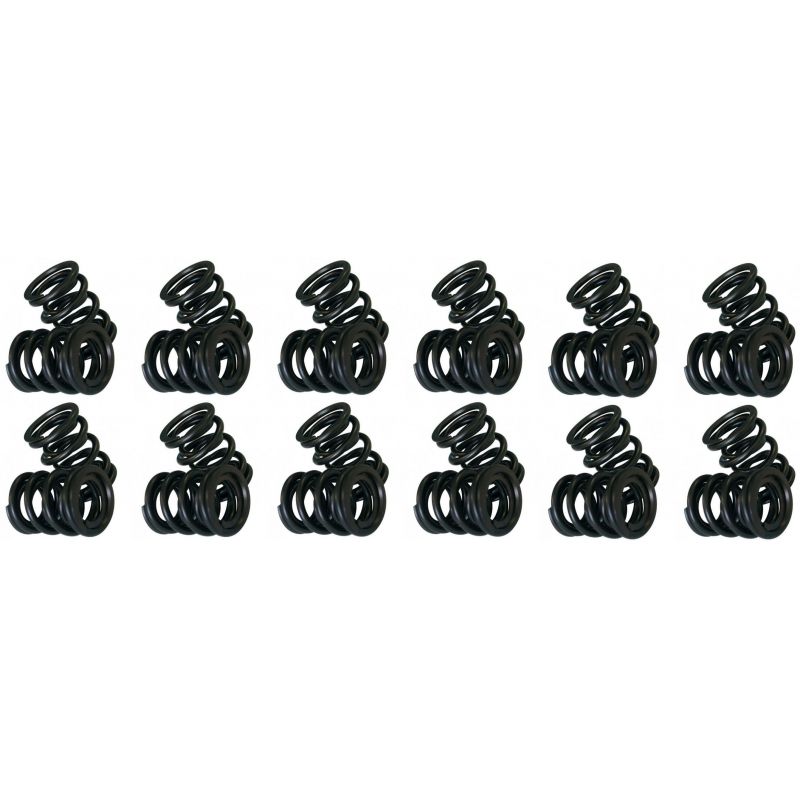

Kit di 24 molle valvola rinforzate per il sei cilindri BMW S38.
- Marche: CATCAMS, SUPERTECH
- Motore: S38B36, S38B38 (M5 E34 3.6 e 3.8)
- Molle: doppie
- Contenuto: molle, piattelli superiori e inferiori secondo il kit
Il sei cilindri S38 delle BMW M5 E34
L'S38 è il sei cilindri in linea a 24 valvole con punterie meccaniche delle BMW M5 della serie E34, prima in versione 3,6 litri (S38B36), poi 3,8 litri (S38B38). Con quattro valvole per cilindro, monta 24 molle.
In origine BMW monta il corredo di molle 11 34 1 315 912 (contrassegno giallo/rosso), il piattello superiore 11 34 1 307 922, il piattello inferiore 11 34 1 307 961 e i semiconi 11 34 1 307 136 a tre gole; le valvole sono comuni all'S14B23.
Kit molle valvola rinforzate CATCAMS e SUPERTECH
Ogni molla deve riportare la propria valvola in appoggio a tenuta appena termina l'apertura, poi impedirle di staccarsi dal profilo della camma per tutta la rampa di chiusura. Man mano che il sei cilindri sale di giri, la massa formata da valvola, piattello e semiconi acquista inerzia: quando la forza disponibile non basta più, l'insieme perde il contatto, rimbalza e può arrivare a colpire il pistone.
I due kit SUPERTECH a molle doppie dichiarano rispettivamente 400 N alla sede a 35,5 mm e 489 N a 37,6 mm, e sostituiscono i piattelli superiori con pezzi in titanio che alleggeriscono l'insieme in movimento. Il lotto CATCAMS di 24 molle doppie PAC-D95009 conserva invece i piattelli e i semiconi montati da BMW.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D95009*24 | CATCAMS | Doppie | Est. 30,7 mm Int. 23,2 mm |
24 molle doppie | ||||
| SPRK-H1005D-S38 | SUPERTECH | Doppie 92 lbs | Est. 29,6 / 21,9 mm Int. 20,5 / 15,5 mm |
400 N a 35,5 mm | 912 N a 10 mm | 51,1 N/mm | 14,8 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
| SPRK-H1022D-S38 | SUPERTECH | Doppie 110 lbs | Est. 29,0 / 21,8 mm Int. 21,0 / 15,5 mm |
489 N a 37,6 mm | 979 N a 10 mm | 49,8 N/mm | 15,6 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
Montaggio dei kit molle
| Componente | Origine BMW | Kit molle rinforzate |
|---|---|---|
| Molla | Corredo 11 34 1 315 912 (giallo/rosso) | Specifico del kit: PAC-D95009 (CATCAMS), SPR-H1005D o SPR-H1022D (SUPERTECH) |
| Piattello superiore | 11 34 1 307 922 | Specifico del kit: RET-BMS14/T1 o RET-H70/T1 in titanio (SUPERTECH); originale conservato (CATCAMS) |
| Piattello inferiore | 11 34 1 307 961 | Specifico del kit: SEAT-H1002-S14 (SUPERTECH); originale conservato (CATCAMS) |
| Semiconi | 11 34 1 307 136 (3 gole) | Originali conservati |
I kit SUPERTECH comprendono ciascuno 24 molle doppie (SPR-H1005D o SPR-H1022D), 24 piattelli superiori in titanio (RET-BMS14/T1 o RET-H70/T1) e 24 piattelli inferiori SEAT-H1002-S14. Il lotto CATCAMS riunisce 24 molle doppie PAC-D95009 senza piattelli: piattelli e semiconi originali vengono conservati.
Si chiama altezza di montaggio la distanza tra piattello superiore e piattello inferiore a valvola chiusa. Ogni carico dichiarato vale solo alla quota indicata insieme a esso. Quando le sedi valvola vengono ripassate, questa distanza cresce e la forza reale cala, per ogni millimetro guadagnato, di tanti newton quanto vale la rigidezza dichiarata: controllatela su tutte le 24 valvole.
| SUPERTECH | |
|---|---|
| Altezza di montaggio | SPRK-H1005D-S38 : 35,5 mm SPRK-H1022D-S38 : 37,6 mm |
| Carico alla sede a questa altezza | 400 N 489 N |
Guida tecnica
Le marche proposte
| Con sede in Belgio, CATCAMS (Cat Cams N.V.) progetta e rettifica alberi a camme da competizione noti in tutto il mondo, con una macchina a controllo numerico in grado di ricavare anche camme inclinate. Le sue molle accompagnano i suoi alberi, impegnati nel BTCC come alla 24 Ore di Le Mans. | |
| Impresa californiana di San Jose, SUPERTECH dedica da oltre trent'anni la propria competenza ai componenti della distribuzione da corsa. Filo cromo-silicio-vanadio di grande purezza per le molle, titanio di qualità militare per i piattelli: ciascun componente passa i controlli radiografici, a ultrasuoni e laser. |
Come scegliere
Quando i giri salgono, una molla più rigida mantiene la valvola aderente alla camma: rende possibile un profilo di camma più vivace o un regime massimo più alto, senza sfarfallamento. Con la valvola aperta di 10 mm, SUPERTECH dichiara 912 N per il modello da 92 lbs e 979 N per quello da 110 lbs. Gli alberi scelti non devono alzare più di quanto il kit ammette: 14,8 mm per SPRK-H1005D-S38, 15,6 mm per SPRK-H1022D-S38.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Le indicazioni 92 e 110 lbs esprimono in libbre il carico alla sede, che la tabella riporta in newton (400 e 489 N). Per decidere, partite dall'alzata degli alberi scelti, dalla fascia di regime cercata e dall'eventuale sovralimentazione. Le punterie meccaniche a pastiglia dell'S38 sopportano una molla rigida meglio delle punterie idrauliche; un carico eccessivo consuma comunque le camme senza alcun vantaggio. CATCAMS non comunica alcun carico per PAC-D95009. |
| Molla singola o doppia | Tutte le proposte si basano su molle doppie: la molla interna, alloggiata in quella esterna, assorbe parte dello sforzo e smorza le vibrazioni della vicina. SUPERTECH fornisce inoltre piattelli superiori in titanio e un piattello inferiore dedicato; CATCAMS si limita alle molle. |
Quando le molle rinforzate diventano necessarie
- Alberi a camme con alzata o durata superiori all'origine
- Fascia di regime massimo spostata dalla preparazione
- Passaggio alla sovralimentazione
- Testata ricostruita per circuito, rally o drift
- Molle usurate o sfarfallamento delle valvole vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| BMW M5 (E34) 3.6 | S38B36 | ||
| BMW M5 (E34) 3.8 | S38B38 |
Riferimento OEM (molla valvola): corredo 11 34 1 315 912 (contrassegno giallo/rosso).
Prodotti correlati
Con la testata smontata, sostituite subito anche valvole d'aspirazione e di scarico, che sfrutteranno appieno molle più rigide, senza dimenticare le guide valvola.
-
