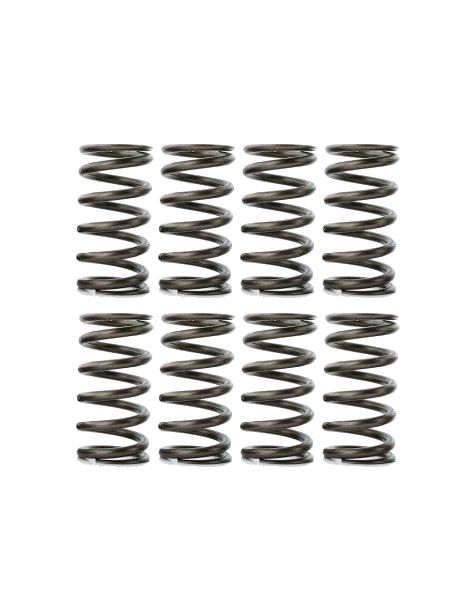

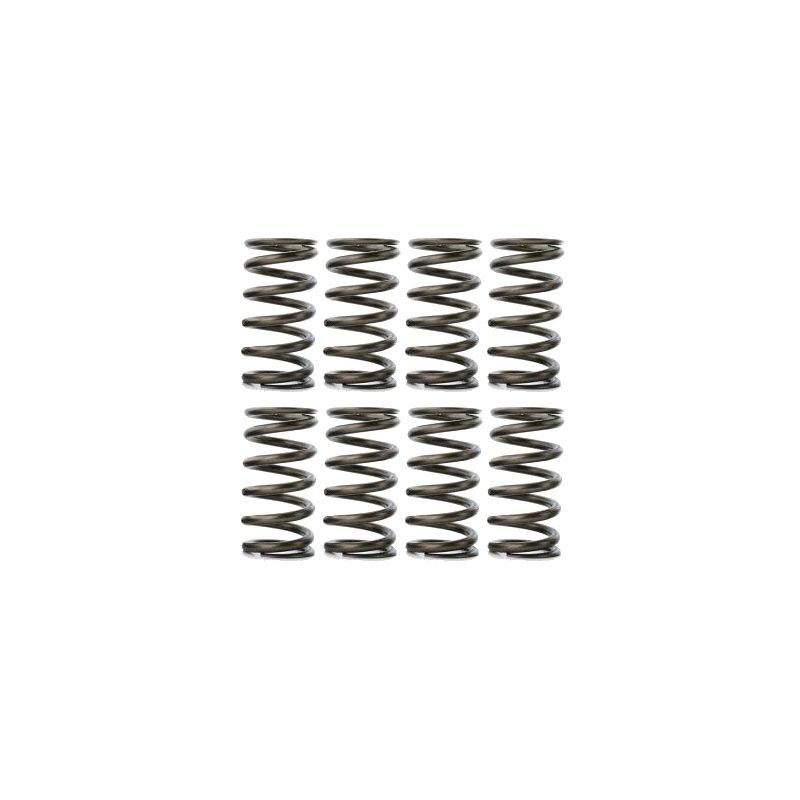

Kit molle valvola rinforzate PSA TU3JP TU5JP
Kit di 8 molle valvola rinforzate per i motori PSA 1.4 e 1.6 8V TU3JP e TU5JP.
- Marche: CATCAMS
- Motori: TU3JP, TU5JP (8V)
- Molle: singole
- Contenuto: 8 molle
I motori TU3JP e TU5JP di Peugeot e Citroën
I TU3JP (1,4 litri) e TU5JP (1,6 litri) sono quattro cilindri a otto valvole della famiglia TU, presenti su Citroën C2, C3, Saxo e Xsara e su Peugeot 106, 205, 206, 306 e 307. Con due valvole per cilindro, il kit comprende 8 molle.
Piattelli e semiconi originali non vengono toccati: cambiano soltanto le molle, montate con i piattelli di serie.
Kit molle valvola rinforzate CATCAMS
Una molla valvola riporta la valvola sulla sede, poi la tiene premuta sulla camma. Quando i giri salgono, la massa di valvola, piattello e semiconi è difficile da controllare: con un carico insufficiente la valvola si stacca dalla camma, rimbalza e può toccare il pistone.
Il kit CATCAMS fornisce 8 molle PAC-S10011, dichiarate a 363 N alla sede per 37,5 mm e 981 N con 12,5 mm di alzata; piattelli e semiconi di serie restano al loro posto.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-S10011*8 | CATCAMS | Singole | 363 N a 37,5 mm | 981 N a 12,5 mm | 8 molle |
Montaggio dei kit molle
| Componente | Origine PSA | Kit molle rinforzate |
|---|---|---|
| Molla | Specifico del kit: PAC-S10011 (CATCAMS) | |
| Piattello superiore | Originale conservato | |
| Piattello inferiore | Originale conservato | |
| Semiconi | Originali conservati |
Nel kit trovano posto 8 molle singole PAC-S10011, senza piattello. Semiconi e piattelli di fabbrica restano al loro posto.
L'altezza di montaggio si misura tra i due piattelli a valvola chiusa, e ogni carico ha senso solo alla quota che lo accompagna. Una volta rettificate le sedi valvola, i piattelli risultano più distanti: per ogni millimetro guadagnato si perdono tanti newton quanti ne indica la rigidità. A lavorazione finita, misurate tutte le 8 valvole e confrontate ogni quota con la tabella.
| CATCAMS | |
|---|---|
| Altezza di montaggio | 37,5 mm |
| Carico alla sede a questa altezza | 363 N |
Guida tecnica
Le marche proposte
| L'azienda belga CATCAMS (Cat Cams N.V.) progetta alberi a camme da competizione venduti in tutto il mondo. La rettificatrice a controllo numerico lavora perfino camme inclinate, e le molle vengono tarate per questi alberi, già impegnati nel BTCC e a Le Mans, nella 24 Ore. |
Come scegliere
Più carico tiene la valvola premuta sulla camma quando i giri salgono: diventano possibili un profilo di camma più spinto, un limite di giri più alto o un turbo, senza sfarfallamento. CATCAMS indica 981 N a 12,5 mm di alzata per questo kit. Non essendo comunicata alcuna alzata massima, fate verificare a CATCAMS quella dell'albero scelto prima di ordinare.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il kit propone un solo carico: 363 N alla sede a 37,5 mm. Per capire se basta, valutate il profilo dell'albero a camme, la fascia di giri desiderata e l'eventuale turbo; non puntate a più carico del necessario, perché l'eccesso affatica camme e distribuzione senza dare vantaggi. CATCAMS non pubblica il carico delle molle di serie, quindi nessun miglioramento percentuale può essere dichiarato. Un carico eccessivo aumenta anche attriti e usura. |
| Molla singola o doppia | La molla singola PAC-S10011 è la base di questo kit e il contenuto non comprende molle doppie. Ogni valvola riceve una sola molla, senza molla interna da prevedere. Il montaggio resta semplice: le molle si montano con piattelli e semiconi di serie, che vengono conservati. |
Quando le molle rinforzate diventano necessarie
- Albero a camme con più alzata o durata di quello di serie
- Limite di giri alzato dalla preparazione del motore
- Aggiunta di un turbo o di un compressore
- Testata preparata per pista, drift o rally
- Molle usurate o valvole che sfarfallano vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Citroën C2 | TU3JP | 73 CV | 2003-2009 |
| Citroën C3 | TU3JP | 73 CV | 2002-2010 |
| Citroën Saxo VTS | TU3JP | 75 CV | 1996-2003 |
| Citroën Xsara | TU3JP | 75 CV | 1997-2005 |
| Peugeot 106 | TU3JP | 75 CV | 1996-2004 |
| Peugeot 205 | TU3JP | 75 CV | 1988-1998 |
| Peugeot 206 | TU3JP | 75 CV | 1998-2012 |
| Peugeot 306 | TU3JP | 75 CV | 1993-2002 |
| Peugeot 307 | TU3JP | 75 CV | 2000-2003 |
| Peugeot 106 | TU5JP | 88 CV | 1993-1999 |
| Citroën Saxo VTL VTR | TU5JP | 88 CV | 1996-2003 |
| Citroën Saxo VTS | TU5JP | 98 CV | 2000-2003 |
| Peugeot 206 | TU5JP | 89 CV | 1998-2000 |
| Citroën Saxo | TU5JP | 90/101 CV | 1996-2004 |
| Citroën Xsara | TU5JP | 88 CV | 1997-2000 |
| Peugeot 306 | TU5JP | 89/98 CV | 1993-2002 |
Prodotti correlati
A testata smontata, sostituite anche le valvole di aspirazione e di scarico e le guide: l'intero insieme trarrà vantaggio da molle più rigide e da una tenuta rinnovata.
| Valvole di scarico PSA TU5JP → |
-
