Ressorts soupapes renforcés PSA TU3JP TU5JP Ressorts soupapes renforcés PSA TU3JP TU5JP

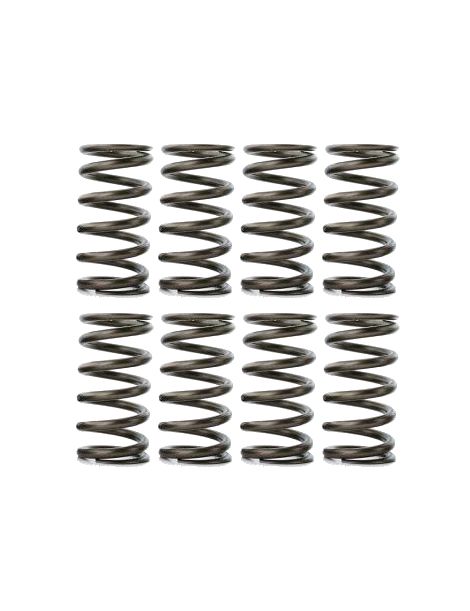

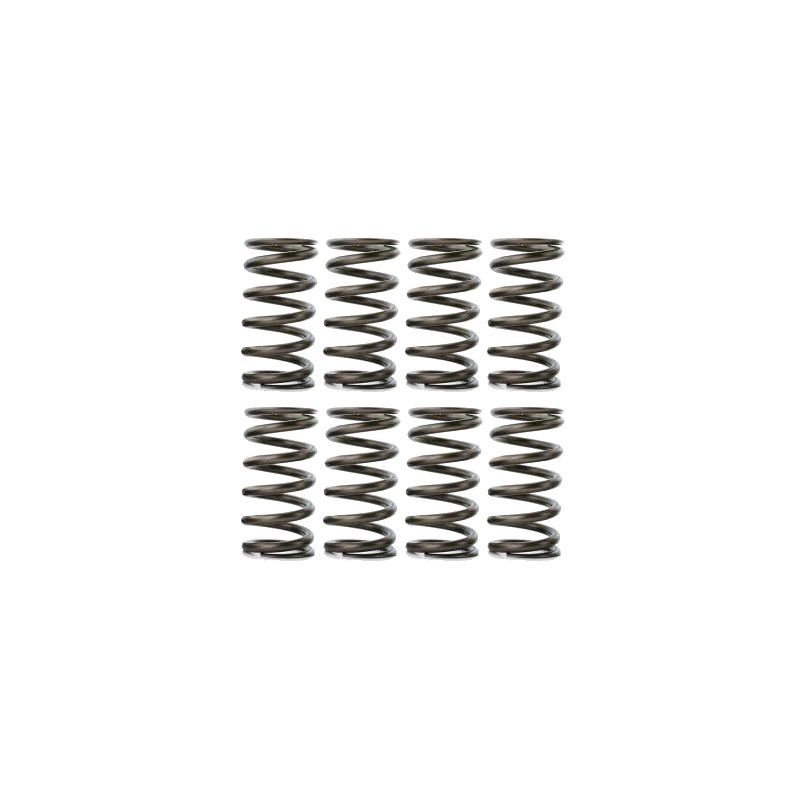

Kit ressorts soupapes renforcés PSA TU3JP TU5JP

107,52 € TTC
134,40 € TTC -20%

Kit de 8 ressorts de soupapes renforcés pour les moteurs PSA 1.4 et 1.6 8V TU3JP et TU5JP.

  • Marques : CATCAMS
  • Moteurs : TU3JP, TU5JP (8V)
  • Ressorts : simples
  • Contenu : 8 ressorts
PAC-S10011*8
0 disponibles en stock France
COMMANDEZ AUJOURD'HUI, NOUS EXPÉDIONS DANS 5 À 15 JOURS
Payer en plusieurs fois

Les moteurs TU3JP et TU5JP de Peugeot et Citroën

Les TU3JP (1,4 l) et TU5JP (1,6 l) sont des quatre cylindres à huit soupapes de la famille TU, présents sous le capot des Citroën C2, C3, Saxo et Xsara et des Peugeot 106, 205, 206, 306 et 307. Avec deux soupapes par cylindre, le kit comprend 8 ressorts.

Les demi-lunes et les coupelles d'origine ne bougent pas : on change uniquement les ressorts, posés avec les coupelles de série.

Kit ressorts de soupapes renforcés CATCAMS

Un ressort de soupape ramène la soupape sur son siège, puis la garde collée à la came. À haut régime, la masse de la soupape, de sa coupelle et des demi-lunes est difficile à contrôler : sous-dimensionnée, la charge laisse la soupape décoller, rebondir et parfois toucher le piston.

Le kit CATCAMS réunit 8 ressorts PAC-S10011, annoncés à 363 N au siège pour 37,5 mm et 981 N avec 12,5 mm de levée ; coupelles et demi-lunes de série gardent leur place.

Caractéristiques techniques des kits ressorts

RéférenceMarqueRessortsØ extérieur / intérieurCharge au siègeCharge en levéeRaideurLevée maxiContenu du kit
PAC-S10011*8 CATCAMS Simples 363 N à 37,5 mm 981 N à 12,5 mm 8 ressorts

Montage des kits ressorts

ÉlémentOrigine PSAKit ressorts renforcés
Ressort Spécifique au kit : PAC-S10011 (CATCAMS)
Coupelle supérieure D'origine conservée
Coupelle inférieure D'origine conservée
Demi-lunes D'origine conservées

Le kit fournit 8 ressorts simples PAC-S10011, sans coupelle. Coupelles inférieures et supérieures et demi-lunes d'usine restent en place.

La hauteur de montage se mesure entre les deux coupelles, soupape fermée, et chaque charge n'a de sens qu'à la cote qui l'accompagne. Après rectification des sièges de soupape, les coupelles se retrouvent plus éloignées : on perd alors autant de newtons que la raideur en vaut par millimètre gagné. Après usinage, mesurez les 8 soupapes et rapprochez chaque cote du tableau ci-dessus.

CATCAMS
Hauteur de montage 37,5 mm
Charge au siège à cette hauteur 363 N

Guide technique

Les marques proposées

CATCAMS CATCAMS (Cat Cams N.V.), société belge, conçoit des arbres à cames de compétition vendus dans le monde entier. Sa rectifieuse à commande numérique sait même usiner des cames inclinées, et ses ressorts sont réglés pour ces arbres, déjà engagés en BTCC et aux 24 Heures du Mans.

Comment faire son choix

Plus de charge maintient la soupape contre sa came lorsque les tours montent : on peut alors envisager un arbre au profil plus agressif, une limite de régime plus haute ou un turbo, sans voir la soupape s'affoler. CATCAMS annonce 981 N à 12,5 mm de levée pour ce kit. Aucune levée maximale n'étant communiquée, faites valider auprès de CATCAMS celle de l'arbre choisi avant de passer commande.

CritèreÀ retenir
Choisir la charge Le kit n'offre qu'une charge : 363 N au siège à 37,5 mm. Pour savoir si elle vous suffit, étudiez le profil de l'arbre à cames, la zone de régime visée et la présence d'un turbo ; ne cherchez pas davantage de charge que nécessaire, car l'excédent fatigue les cames et la distribution sans rien apporter. CATCAMS ne publie pas la charge des ressorts de série : aucun pourcentage de gain ne peut donc être avancé. Une charge excessive accentue aussi frottements et usure.
Ressort simple ou double Le ressort simple PAC-S10011 est la base de ce kit, et le contenu ne comprend aucun ressort double. Chaque soupape reçoit un seul ressort, sans ressort intérieur à prévoir. Le montage reste simple : les ressorts se posent avec les coupelles et les demi-lunes de série, conservées.

Quand des ressorts renforcés deviennent nécessaires

  • Arbre à cames plus généreux que celui de série, en levée ou en durée
  • Régime maximal relevé par la préparation du moteur
  • Ajout d'un turbo ou d'un compresseur
  • Culasse préparée pour la piste, le drift ou le rallye
  • Ressorts usés ou soupapes qui s'affolent près de la zone rouge

Compatibilité véhicules

ModèleCode moteurPuissanceAnnées
Citroën C2 TU3JP 73 ch 2003-2009
Citroën C3 TU3JP 73 ch 2002-2010
Citroën Saxo VTS TU3JP 75 ch 1996-2003
Citroën Xsara TU3JP 75 ch 1997-2005
Peugeot 106 TU3JP 75 ch 1996-2004
Peugeot 205 TU3JP 75 ch 1988-1998
Peugeot 206 TU3JP 75 ch 1998-2012
Peugeot 306 TU3JP 75 ch 1993-2002
Peugeot 307 TU3JP 75 ch 2000-2003
Peugeot 106 TU5JP 88 ch 1993-1999
Citroën Saxo VTL VTR TU5JP 88 ch 1996-2003
Citroën Saxo VTS TU5JP 98 ch 2000-2003
Peugeot 206 TU5JP 89 ch 1998-2000
Citroën Saxo TU5JP 90/101 ch 1996-2004
Citroën Xsara TU5JP 88 ch 1997-2000
Peugeot 306 TU5JP 89/98 ch 1993-2002
Important : ce kit est réservé aux TU3JP et TU5JP. Les autres moteurs PSA (TU2J2, TU3FJ2, TU5J2, TU5J4, XU, EW) demandent d'autres références : vérifiez le code moteur avant de commander.

Pensez aux soupapes

Culasse déposée, profitez-en pour changer aussi les soupapes d'admission, d'échappement et les guides : l'ensemble tirera parti de ressorts plus fermes et d'une étanchéité renouvelée.

Soupapes d'échappement PSA TU5JP →
