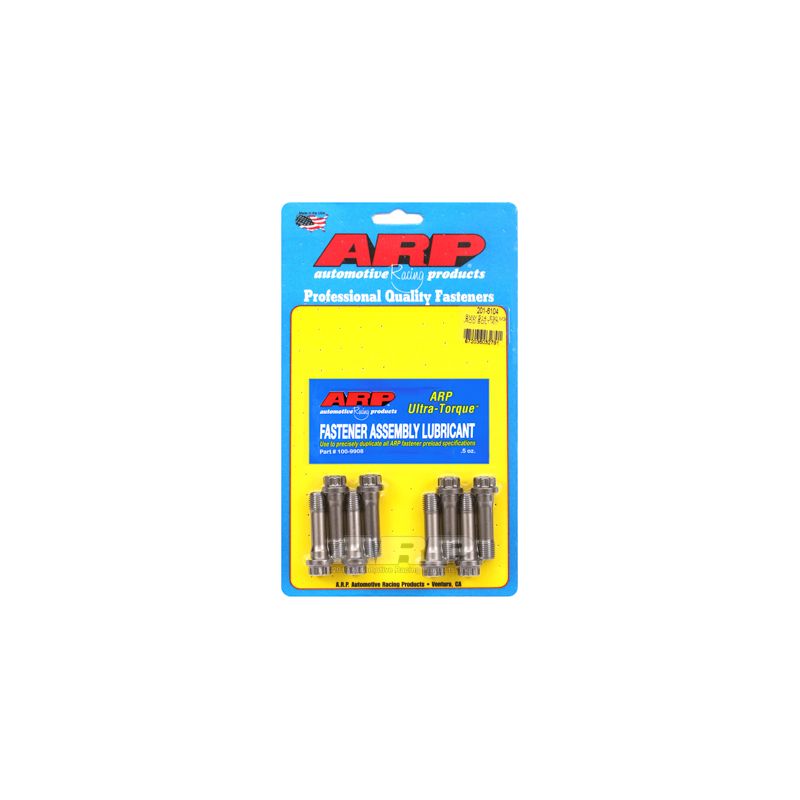

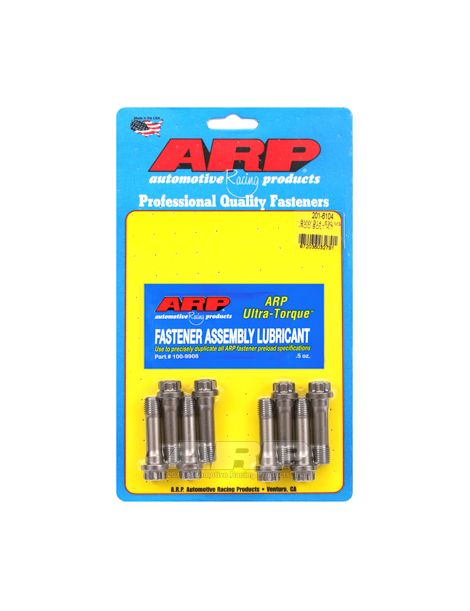

Viti rinforzate ARP per bielle OEM BMW S14B20 S14B23 S14B25 Viti rinforzate ARP per bielle OEM BMW S14B20 S14B23 S14B25 Viti rinforzate ARP per bielle OEM BMW S14B20 S14B23 S14B25 Viti rinforzate ARP per bielle OEM BMW S14B20 S14B23 S14B25

Viti rinforzate ARP per bielle OEM BMW S14

173,33 € (Tasse incl.)
203,92 € (Tasse incl.) -15%

Kit di viti di biella ARP2000 in sostituzione delle viti originali sulle bielle OEM delle BMW M3 (E30) e 320is con motore S14B20, S14B23 e S14B25.

  • Marca: ARP
  • Motori: S14B20, S14B23, S14B25
  • Dimensioni: M11 x 41 mm
  • Grado: ARP2000
ARP-201-6104
11 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori BMW interessati

Il BMW S14 è il quattro cilindri in linea a benzina a 16 valvole della M3 (E30) e della 320is. Esiste da 2,0 litri (S14B20, 192 CV), da 2,3 litri (S14B23, 200 e 215 CV) e da 2,5 litri (S14B25, 238 CV).

La vite di biella originale dell'S14 porta il riferimento 11 24 1 307 140: BMW prescrive di sostituirla a ogni smontaggio, di lavarla e oliarla, poi di serrarla a 55 Nm.

Viti rinforzate ARP per bielle

Pochi componenti del basamento lavorano quanto la vite di biella: a ogni giro è lei a impedire al cappello di staccarsi sotto le forze d'inerzia dell'insieme biella-pistone. La vite originale è calcolata per la potenza di serie ed è monouso.

Questo kit sostituisce le viti originali delle quattro bielle con viti ARP2000, serrate in base all'allungamento, il metodo che ARP raccomanda per questo componente, oppure in mancanza con la coppia. Queste viti sono realizzate in ARP2000, acciaio legato proprio di ARP trattato termicamente a 220.000 psi di resistenza alla trazione, con filetti rullati a trattamento concluso. Le classi 10.9 e 12.9 della bulloneria di serie partono da 150.800 e 176.900 psi: l'ARP2000 le supera dal 24 al 46 %. Le viti ARP2000 tengono fino a 13.500 giri/min (valore indicativo calcolato).

Caratteristiche tecniche

RiferimentoMarcaGrado / materialeTestaFilettaturaLunghezza sotto testa
ARP-201-6104 ARP ARP2000 12 punte M11 41 mm

Coppia di serraggio e allungamento

RiferimentoCoppia di serraggioAllungamento
ARP-201-6104 94,9 Nm 0,165 - 0,178 mm

Per questo componente ARP privilegia la misura dell'allungamento oltre alla coppia, garanzia di un precarico esatto. I valori della tabella presuppongono il lubrificante ARP.

I valori qui sopra provengono dalle istruzioni ARP 201-6104 applicabili alla data di pubblicazione; in caso di differenza fanno fede queste. Consultare le istruzioni ARP 201-6104

Le istruzioni ARP di questo kit non prevedono frenafiletti: le viti si montano con il grasso ARP Ultra-Torque, sui filetti e sotto la testa.

Una volta montata la viteria, ARP prescrive nelle istruzioni un controllo e una ricalibratura delle teste di biella, da far eseguire a un'officina di rettifica.

Misurazione dell'allungamento delle viti

Misurazione dell'allungamento di una vite di biella

Con il misuratore di allungamento si legge direttamente quanto la vite si allunga durante il serraggio: il misuratore a comparatore si posiziona sulle due estremità della vite montata, e il serraggio si ferma quando l'allungamento raggiunge il valore della tabella. L'attrito non conta più, da cui un precarico più regolare su un motore molto sollecitato.

Guida tecnica

Tutti i valori di coppia e di allungamento di questa scheda presuppongono il grasso di montaggio ARP sui filetti e sotto la testa della vite; l'olio motore non lo sostituisce.

Il marchio ARP ARP

Ingegnere con un passato nell'aerospaziale, Gary Holzapfel ha avviato ARP (Automotive Racing Products) all'inizio degli anni 1970 con un obiettivo: eliminare le rotture del motore dovute a una bulloneria troppo debole in gara. ARP progetta e produce in California migliaia di riferimenti, viti di testata, di banco e di biella, in più materiali secondo l'impiego, ed è nota per la costanza della sua produzione.

Compatibilità veicoli

MarcaModello (telaio)Codice motorePotenzaAnni
BMW M3 (E30) S14B23 215 CV 1986-1990
BMW M3 (E30) S14B23 200 CV 1987-1989
BMW M3 Cabrio (E30) S14B23 215 CV 1988-1993
BMW M3 Cabrio (E30) S14B23 200 CV 1988-1989
BMW M3 Evo II (E30) S14B25 238 CV 1990-1992
BMW 320is (E30) S14B20 192 CV 1988-1990

Riferimento OEM (vite di biella): 11 24 1 307 140

Importante: Prima di ordinare, verificate che il vostro motore sia davvero un S14 (S14B20, S14B23 o S14B25) dotato della vite di biella originale 11 24 1 307 140: lo stesso riferimento è utilizzato anche sull'S38 a sei cilindri delle BMW M5 (E28, E34) e M635CSi, non coperto da questo kit.

Perché è la soluzione più economica?

Sostituire le viti originali, che vanno comunque cambiate a ogni smontaggio delle bielle, con viti ARP2000 più resistenti, la cui precarica si regola in base all'allungamento, costa una frazione del prezzo di una riparazione del motore dopo la rottura di una biella.

Le bronzine di biella abbinate

Viti nuove, bronzine nuove: qui sotto trovate le bronzine di biella adatte a questo motore.

Bronzine di biella S14B20 S14B23 S14B25 →

E se passaste alle bielle forgiate?

Una biella forgiata nasce da un massello di acciaio, quasi sempre 4340, formato a caldo sotto altissima pressione: il suo materiale è più denso e omogeneo di quello di una biella di serie. Rispetto a una biella originale, spesso in metallo sinterizzato e pensata per il costo, una biella forgiata 4340 offre circa +19 % di limite elastico, +8 % di resistenza alla trazione e da +19 a +37 % di resistenza a fatica. È la base di una preparazione affidabile ad alta potenza. Per il vostro motore:

Bielle forgiate S14B23 / S14B25 (M3 E30) →
Bielle forgiate S14B20 (320is) →

  • Marca
    ARP
  • Riferimento
    ARP-201-6104
  • ean13
    0672036032791
