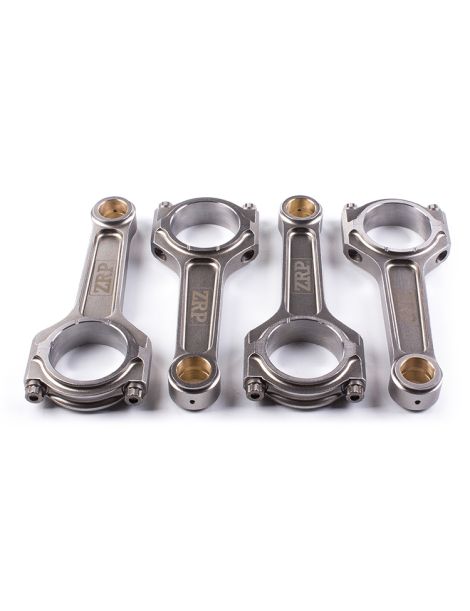

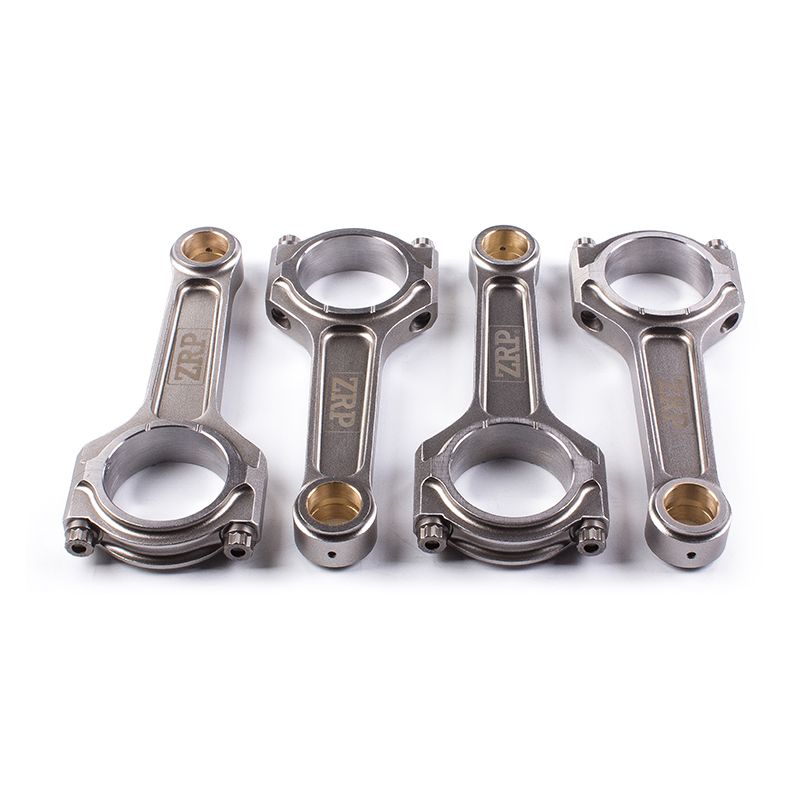

Bielle forgiate BMW M3 E30 - 2.3L 16V - S14B23 / S14B25 per pistoni forgiati

Il motore BMW S14B23 / S14B25

Il BMW S14 è il primo quattro cilindri di BMW Motorsport, progettato per omologare la M3 E30 nel campionato turismo (Gruppo A). Abbina un basamento derivato dal quattro cilindri M10 a una testata a sedici valvole con doppio albero a camme, vicina a quella del sei cilindri M88. Aspirato e alimentato da corpi farfallati individuali: l'S14B23 cuba 2 302 cm³ (alesaggio 93,4 mm × corsa 84 mm) e l'S14B25 2 467 cm³; è stato prodotto dal 1986 al 1992.

Sulla M3 E30, l'S14B23 eroga da 195 a 220 CV secondo la versione (fino alle Evolution), mentre l'S14B25 anima la M3 Sport Evolution con 238 CV. Molto ricercato dai preparatori, questo motore guadagna nettamente in affidabilità con un manovellismo forgiato non appena salgono regime, compressione o potenza: le bielle di origine vengono allora sostituite con bielle forgiate rinforzate in acciaio 4340, abbinate a pistoni forgiati.

Le bielle forgiate

Forgiate in acciaio 4340 ad alta resistenza, queste bielle rendono affidabile il manovellismo dell'S14 non appena la preparazione supera i valori di serie. Diventano indispensabili con pistoni forgiati, una compressione maggiore o un uso prolungato agli alti regimi, là dove la biella di serie mostra i suoi limiti su questo motore spinto.

Concepite per la pista, sopportano le sollecitazioni ripetute di circuito, rally, cronoscalata e preparazione storica di una M3 E30, e accompagnano le evoluzioni da Stage 2 a Stage 4+.

Caratteristiche tecniche delle bielle forgiate S14B23 / S14B25

Coppia di serraggio e allungamento

Tra finitura superficiale del filetto, natura del rivestimento, quantità di lubrificante e pulizia dell’appoggio della testa, una buona mezza dozzina di fattori modifica il rapporto tra coppia applicata e tensione ottenuta. Nessuno di essi è visibile durante il serraggio, ed è esattamente ciò che la misura dell’allungamento aggira: fornisce il risultato, non la ricetta. Su un S14B23 o un S14B25 destinato a girare alto questa esigenza non è un lusso. I valori della tabella qui sopra provengono dal produttore della viteria, con una riga per qualità, ARP 2000 o ARP L19, e vanno applicati in modo identico sulle otto viti. La coppia conserva il ruolo di guida, a condizione di partire da filetti puliti, da un film uniforme di lubrificante di montaggio ARP e da una salita di carico frazionata. Le istruzioni fornite con il kit restano il riferimento ultimo.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

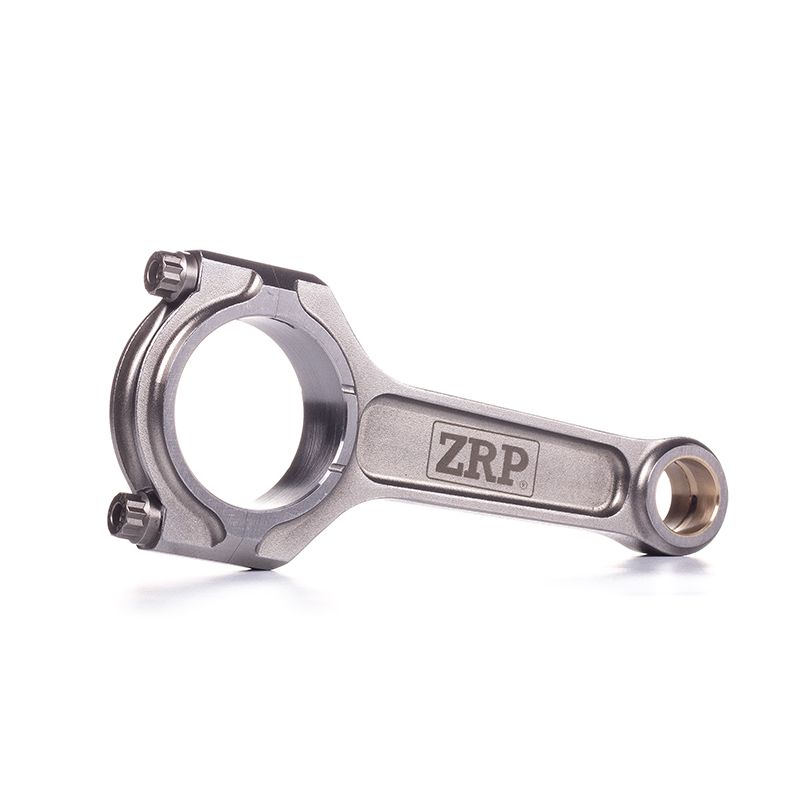

I-Beam. Disegnata a «I», la biella unisce un fusto centrale sottile a due ali che lo incorniciano, il che le assicura un'elevata rigidità con un peso contenuto. Il produttore l'ha concepita per le alte prestazioni e una lunga durata, ed è adatta alle preparazioni di S14B23 / S14B25 che puntano anzitutto sulla robustezza del manovellismo.

Come scegliere la viteria di biella?

La vite di biella è tra i componenti più sollecitati del motore. La cosa giusta: scegliere il grado in base all'uso previsto, poi rispettare alla lettera coppia e allungamento di montaggio.

ARP 2000 (resistenza a trazione di circa 220 000 psi, ~1 517 MPa) è il riferimento ad alte prestazioni. La capacità si esprime per cilindro e in base al diametro della vite: intorno a 200 CV per cilindro in 3/8", fino a 8 500 giri/min. Versatile, si adatta a circuito, trackday, drift, rally, drag e cronoscalata, unendo resistenza e affidabilità senza precauzioni di stoccaggio.

ARP L19 (resistenza a trazione di circa 260 000 psi, ~1 793 MPa) risponde alle configurazioni più severe: elevata pressione di sovralimentazione, regimi alti prolungati e forte pressione in camera. La capacità sale a circa 250 CV per cilindro in 3/8", fino a 10 000 giri/min, per preparazioni di grande potenza in drag, drift, rally e circuito. Sensibile alla corrosione e all’infragilimento da idrogeno, si stocca e si monta lubrificato, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è una marca greca di bielle forgiate ad alte prestazioni, fabbricate da Drakos Engineering ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g. Per l'S14 (M3 E30) sono proposte in profilo a I con viteria ARP 2000 o ARP L19.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW S14B23 / S14B25

Queste bielle forgiate sono compatibili con tutti i veicoli equipaggiati con il motore BMW S14B23 / S14B25 (3.0L 24V biturbo):

Riferimento OEM: S14B23 - 11 24 1 310 671 / 11 24 1 316 980 ; S14B25 - 11 24 1 310 671 / 11 24 1 316 980.

Perché è la soluzione più economica?

Quando un manovellismo di origine si rompe (biella rotta, piegata o rigata), tornare alla configurazione di fabbrica impone spesso di sostituire bielle e pistoni insieme, danneggiati nello stesso momento. Il conto sale in fretta, solo per tornare allo stato originale.

A budget comparabile, a volte inferiore, il passaggio a bielle forgiate 4340 e pistoni forgiati offre un'affidabilità e un margine di sicurezza nettamente superiori, con una reale capacità di evoluzione. È la scelta dei preparatori europei da oltre quindici anni.

A parità di budget: più affidabilità, più potenziale, più longevità.
