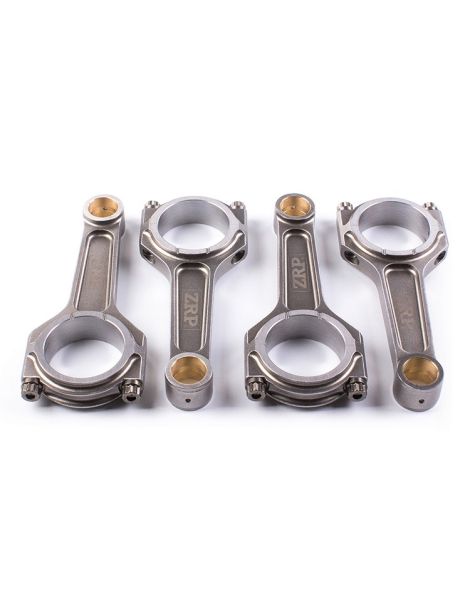

Bielle forgiate BMW - 2.0L 8V - M10B20 per pistoni forgiati

Il motore BMW M10B20

Il M10 è il quattro cilindri che ha inaugurato la « Neue Klasse » di BMW: presentato nel 1962 sulla BMW 1500, ha introdotto un'architettura moderna con monoblocco in ghisa, testata in lega di alluminio con camere emisferiche e albero a camme in testa comandato a catena, con due valvole per cilindro. Il M10B20 ne è la versione 2.0 litri (1990 cm³, alesaggio di 89 mm e corsa di 80 mm), prodotto dal 1965 al 1982 e declinato in numerose potenze, dal motore aspirato a carburatore fino alle versioni a iniezione.

Sotto, il M10 poggia su un albero motore in acciaio forgiato a cinque supporti, una robustezza che spiega la sua longevità e il suo grande potenziale di preparazione. Proprio questo monoblocco è servito da base al motore di Formula 1 M12: profondamente rivisto e sovralimentato, ha regalato a Nelson Piquet il titolo mondiale 1983 con la Brabham, collocandosi tra i motori più potenti della storia della disciplina. Sulla 2002 tii a iniezione meccanica e sulla 2002 Turbo, il M10B20 si è costruito una reputazione sportiva che i preparatori coltivano ancora oggi.

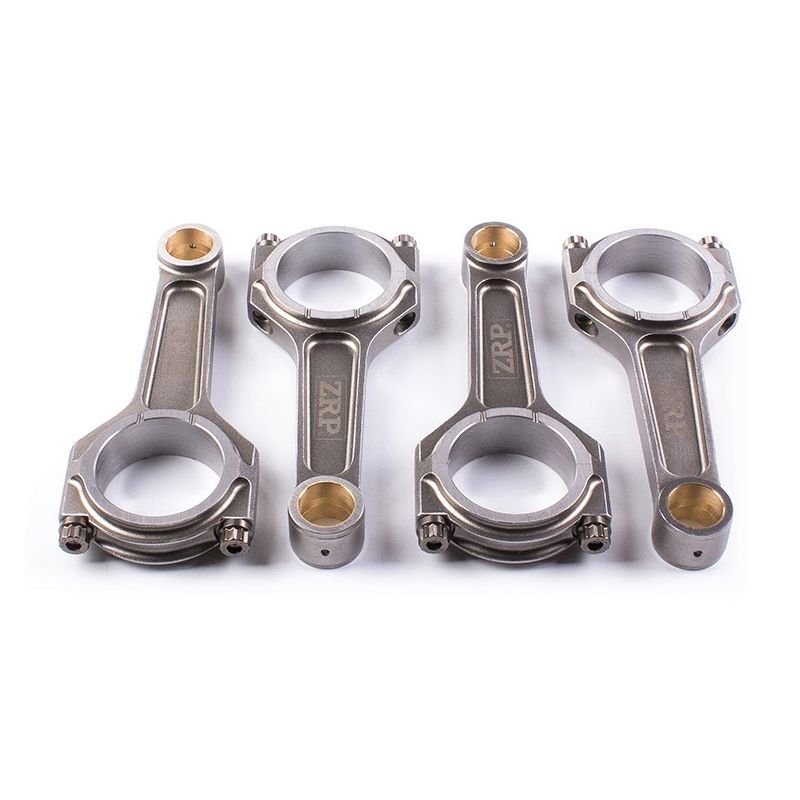

Le bielle forgiate

Lavorate in acciaio 4340 ad alta resistenza e poi trattate, queste bielle forgiate sostituiscono le bielle di serie del M10B20 per sopportare senza cedimenti gli aumenti di regime e di pressione del cilindro di una preparazione. La forgiatura orienta le fibre del metallo ed elimina le porosità della fusione: il risultato è una resistenza a fatica nettamente superiore e il margine di sicurezza indispensabile non appena la potenza aumenta.

Ogni kit è controllato ed equilibrato, poi fornito con viteria ARP ad alte prestazioni dimensionata per la coppia prevista. Abbinate a pistoni forgiati, queste bielle costituiscono la base di un monoblocco affidabilizzato, capace di sopportare l'uso intensivo e la competizione.

Caratteristiche tecniche delle bielle forgiate M10B20

Coppia di serraggio e allungamento

Il metodo per allungamento richiede una misura in due tempi: si rileva prima la lunghezza libera di ogni vite, a vuoto, poi la si misura di nuovo a vite serrata; la differenza è l’allungamento, ed è proprio quella differenza che il costruttore della viteria delimita nella tabella qui sopra. Con la sola coppia non esiste nulla di equivalente, perché misura uno sforzo di rotazione e non una tensione: due viti serrate alla stessa coppia possono ritrovarsi a precarichi molto diversi se i loro filetti non sono nelle stesse condizioni o se il lubrificante non è lo stesso. Da qui i gesti obbligatori sulle otto viti del M10B20: pulizia completa delle filettature, lubrificante di montaggio ARP in film omogeneo sul filetto e sulla superficie di appoggio, poi serraggio progressivo a gradini alternati per installare il precarico senza deformare il cappello. I valori della tabella, sia per ARP 2000 sia per ARP L19, si applicano così come sono pubblicati, senza trasposizioni da un grado all’altro. Le istruzioni ZRP fornite con il kit decidono in ultima istanza.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

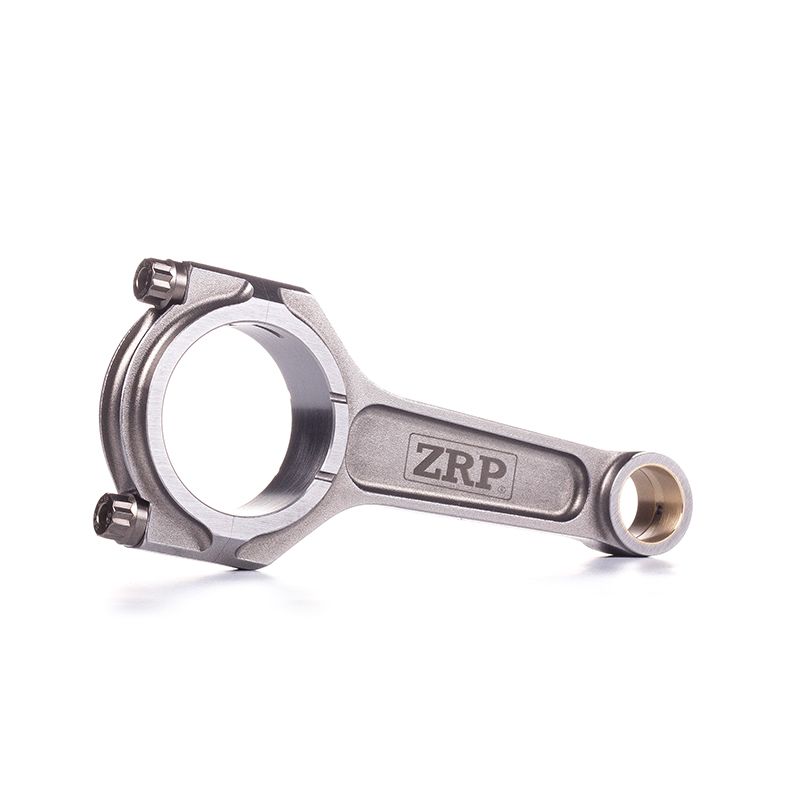

Profilo I-Beam. Con la sua sezione centrale più sottile, la biella I-beam privilegia la leggerezza e un eccellente rapporto rigidità/massa. È il profilo più diffuso, perfettamente adatto alle preparazioni del M10B20, dal motore affidabilizzato fino a potenze elevate.

Come scegliere la viteria di biella?

Su una vite di biella la geometria dice quasi nulla: sono la designazione della lega, la pulizia dell’acciaio e la conduzione del trattamento termico a fissare il limite elastico e la resistenza alla trazione, ed è la rullatura della filettatura dopo la tempra a decidere la tenuta a fatica, incrudendo il fondo del filetto dove nascono le cricche. La regolarità di fabbricazione completa il quadro: senza di essa il precarico differisce da una vite all’altra. Questo M10B20 riceve le sue viti in 3/8"-38 mm, in due classi a scelta; basate la scelta sulla potenza e sul regime previsti, poi serrate sull’allungamento misurato.

ARP 2000 è un acciaio fucinato debolmente legato, temprato a cuore, con una resistenza alla trazione intorno a 220 000 psi, ossia ~1 517 MPa. La filettatura è rullata dopo il trattamento termico, il che gli dà un’ottima tenuta a fatica ciclica, e la sua composizione sopporta senza precauzioni l’umidità ambientale: nessuna regola di stoccaggio particolare. La classe è data fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min, il che ne fa la più diffusa in pista, trackday, drift, rally, drag e cronoscalata. Su questo M10B20 equipaggia la biella ZRP profilo I in 3/8"-38 mm.

L19 si basa su una lega più caricata e su un ciclo di tempra e rinvenimento più strettamente pilotato: la resistenza alla trazione sale a circa 260 000 psi, ossia ~1 793 MPa, per 250 CV per cilindro in 3/8" e fino a 10 000 giri/min. Ci si arriva per le pressioni di sovralimentazione molto elevate, i regimi alti prolungati e le pressioni in camera elevate, ossia le grandi potenze in drag, drift, rally e pista; qui è proposto sulla stessa biella ZRP profilo I, in 3/8"-38 mm. La sua metallurgia ha un prezzo: sensibile alla corrosione e all’infragilimento da idrogeno, il L19 va stoccato e montato oliato, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Disponibili in profilo I-Beam o H-Beam con viteria ARP 2000 o L19, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW M10B20

Queste bielle forgiate si adattano alle BMW dotate del quattro cilindri M10B20 2.0 litri. La tabella seguente riepiloga i modelli e gli anni di produzione interessati:

Riferimento OEM: 11 24 0 618 006 (kit di 4 bielle).

Perché è la soluzione più economica

Quando un monoblocco datato raggiunge i suoi limiti (biella affaticata, rottura, progetto di preparazione), il riflesso è cercare pezzi originali. Su un motore classico come il M10B20 si fanno rari e costosi, senza offrire il minimo margine aggiuntivo di fronte a un aumento di potenza.

A parità di budget, montare bielle forgiate in acciaio 4340 cambia le carte in tavola: il pezzo è nuovo, più resistente dell'originale e pensato per sopportare coppia e regime. Un investimento duraturo anziché una semplice riparazione identica.

A budget equivalente: più affidabilità, più potenziale e vera tranquillità per spingere forte. È tutto l'interesse di affidabilizzare il M10B20 con bielle forgiate fin dall'apertura del motore.
