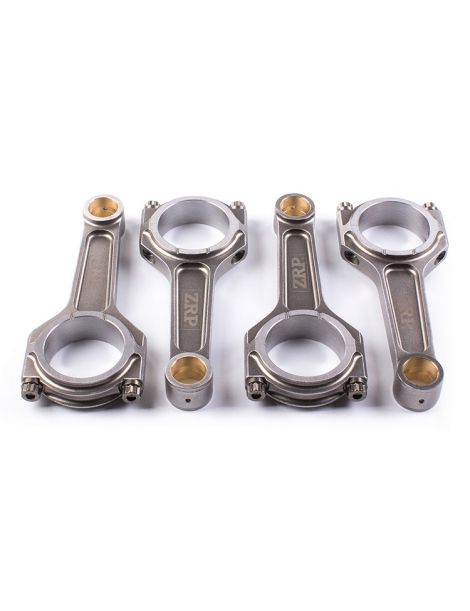

Bielles forgées BMW - 2.0L 8V - M10B20 pour pistons forgés

Le moteur BMW M10B20

Le M10 est le quatre-cylindres qui a lancé la « Neue Klasse » de BMW : apparu en 1962 sur la BMW 1500, il inaugure une architecture moderne à bloc en fonte, culasse en alliage d'aluminium à chambres hémisphériques et arbre à cames en tête entraîné par chaîne, avec deux soupapes par cylindre. Le M10B20 en est la version 2.0 litres (1990 cm³, alésage de 89 mm et course de 80 mm), produite de 1965 à 1982 et déclinée en de nombreuses puissances, du bloc atmosphérique à carburateur jusqu'aux versions à injection.

Sous le bloc, le M10 repose sur un vilebrequin en acier forgé à cinq paliers, une robustesse qui explique sa longévité et son fort potentiel de préparation. C'est ce même bloc qui a servi de base au moteur de Formule 1 M12 : fortement modifié et suralimenté, il a offert à Nelson Piquet le titre mondial 1983 sur Brabham, comptant parmi les moteurs les plus puissants de l'histoire de la discipline. Sur la 2002 tii à injection mécanique et la 2002 Turbo, le M10B20 s'est bâti une réputation sportive que les préparateurs entretiennent toujours.

Les bielles forgées

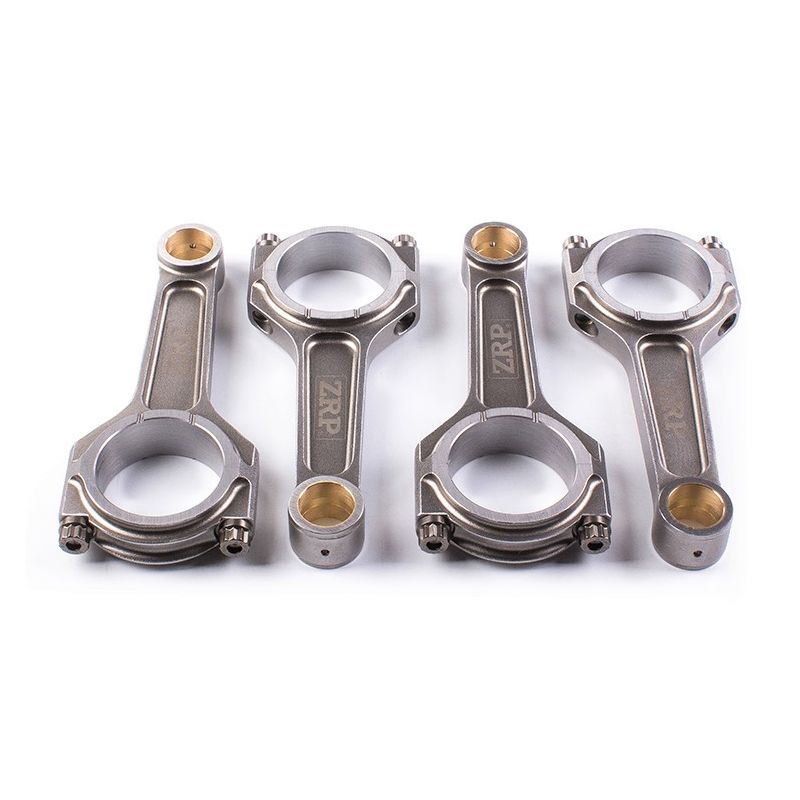

Usinées dans un acier 4340 à haute résistance puis traitées, ces bielles forgées remplacent les bielles d'origine du M10B20 pour encaisser sans faiblir les montées en régime et en pression cylindre d'une préparation. Le forgeage oriente les fibres du métal et supprime les porosités du moulage : à la clé, une résistance à la fatigue nettement supérieure et la marge de sécurité indispensable dès que la puissance augmente.

Chaque jeu est contrôlé et équilibré, puis livré avec une visserie ARP haute performance dimensionnée pour le couple visé. Associées à des pistons forgés, ces bielles constituent la base d'un bas moteur fiabilisé, apte à endurer l'usage intensif comme la compétition.

Caractéristiques techniques des bielles forgées M10B20

Couple de serrage et allongement

La méthode par allongement suppose une mesure en deux temps : on relève d’abord la longueur libre de chaque vis, hors charge, puis on la mesure à nouveau serrée ; la différence est l’allongement, et c’est cette différence que le fabricant de visserie encadre dans le tableau ci-dessus. Rien d’équivalent avec le couple seul, qui reste une mesure d’effort de rotation et non de tension : deux vis serrées au même couple peuvent se retrouver à des précharges très éloignées si leurs filets ne sont pas dans le même état ou si le lubrifiant n’est pas le même. D’où les gestes obligatoires sur les huit vis du M10B20 : nettoyage complet des filetages, lubrifiant de montage ARP en film homogène sur le filet et la face d’appui, puis serrage progressif par paliers alternés pour installer la précharge sans voiler le chapeau. Les valeurs du tableau, qu’il s’agisse d’ARP 2000 ou d’ARP L19, s’appliquent telles qu’elles sont publiées, sans transposition d’un grade à l’autre. La notice ZRP livrée avec le kit tranche en dernier ressort.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

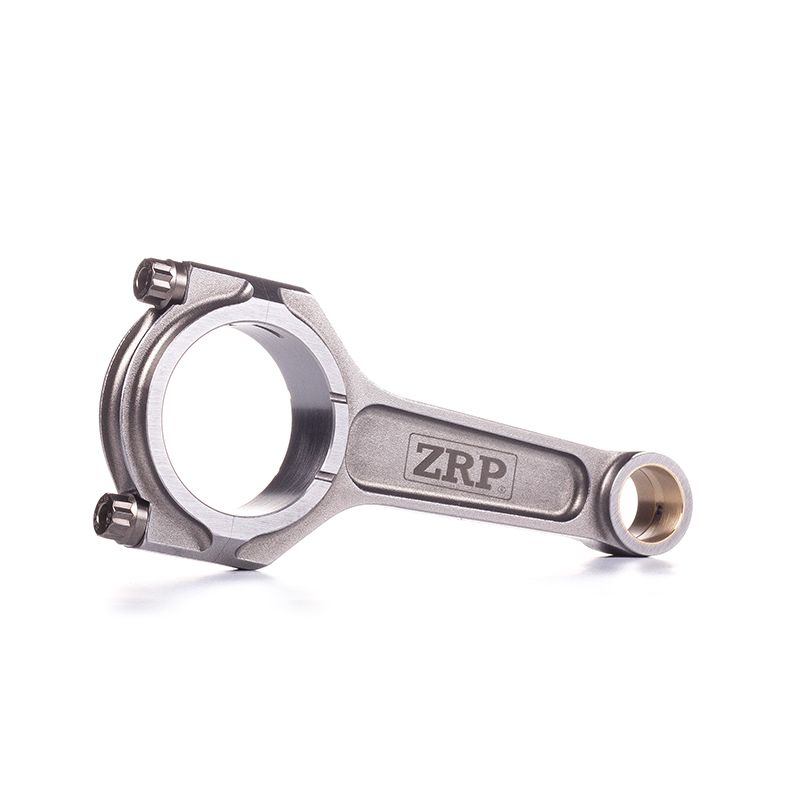

Profil I. Grâce à une section centrale affinée, prise entre deux semelles qui composent son « I », la bielle garde une rigidité élevée pour un poids maîtrisé. Sur les moteurs turbo, des blocs récents jusqu’au M10B20 de la 2002 Turbo, c’est le profil retenu en priorité : il sert aussi bien la fiabilisation du bas moteur que la hausse de la pression de suralimentation.

Comment choisir sa visserie de bielle ?

Sur une vis de bielle, la géométrie ne dit presque rien : ce sont la nuance de l’alliage, la propreté de l’acier et la conduite du traitement thermique qui fixent la limite élastique et la résistance à la traction, et c’est le roulage des filets après trempe qui décide de la tenue en fatigue, en écrouissant le fond de filet où s’amorcent les fissures. La régularité de fabrication complète l’ensemble : sans elle, la précharge diffère d’une vis à l’autre. Ce M10B20 reçoit ses vis en 3/8"-38 mm, dans deux grades au choix ; réglez le choix sur la puissance et le régime visés, puis serrez à l’allongement mesuré.

ARP 2000 est un acier corroyé faiblement allié, traité à cœur, dont la résistance à la traction se situe autour de 220 000 psi, soit ~1 517 MPa. Ses filets sont roulés après traitement thermique, ce qui lui donne une très bonne endurance en fatigue cyclique, et sa composition supporte sans précaution l’humidité ambiante : aucune règle de stockage particulière. Le grade est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur ce M10B20, il équipe la bielle ZRP profil I en 3/8"-38 mm.

L19 repose sur un alliage plus fortement chargé et sur un cycle de trempe et revenu plus étroitement piloté : la résistance à la traction grimpe à environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. On y vient pour les très fortes pressions de suralimentation, les hauts régimes soutenus et les pressions cylindre élevées, autrement dit les grosses puissances en drag, drift, rallye et circuit ; ici il est proposé sur la même bielle ZRP profil I, en 3/8"-38 mm. Sa métallurgie a un prix : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000 ou L19, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW M10B20

Ces bielles forgées s'adaptent aux BMW équipées du quatre-cylindres M10B20 2.0 litres. Le tableau ci-dessous récapitule les modèles et millésimes concernés :

Référence OEM : 11 24 0 618 006 (jeu de 4 bielles).

Pourquoi c'est la solution la plus économique ?

Quand un bas moteur ancien atteint ses limites (bielle fatiguée, casse, projet de préparation), le réflexe est de chercher des pièces d'origine. Sur un moteur classique comme le M10B20, elles se raréfient et leur prix grimpe, sans offrir la moindre marge supplémentaire face à une hausse de puissance.

Pour un budget comparable, monter des bielles forgées en acier 4340 change la donne : la pièce est neuve, plus résistante que l'origine et taillée pour encaisser le couple et le régime. C'est un investissement durable plutôt qu'une simple remise en état.

À budget équivalent : plus de fiabilité, plus de potentiel et une vraie sérénité pour rouler fort. Tout l'intérêt de fiabiliser le M10B20 avec des bielles forgées dès l'ouverture du moteur.
