Gesmede drijfstangen BMW - 2.0L 8V - M10B20 voor gesmede zuigers

De BMW M10B20 motor

De M10 is de viercilinder waarmee BMW's « Neue Klasse » van start ging: in 1962 geïntroduceerd op de BMW 1500, bracht hij een moderne opbouw met een gietijzeren blok, een aluminium cilinderkop met halfbolvormige verbrandingskamers en een kettinggedreven bovenliggende nokkenas, met twee kleppen per cilinder. De M10B20 is de 2.0-literversie (1990 cm³, boring van 89 mm en slag van 80 mm), gebouwd van 1965 tot 1982 en in talrijke vermogens uitgevoerd, van de atmosferische carburateurversie tot de injectieversies.

Daaronder draait de M10 op een gesmede stalen krukas met vijf hoofdlagers, een degelijkheid die zijn lange leven en grote tuningpotentieel verklaart. Datzelfde blok diende als basis voor de Formule 1-motor M12: sterk aangepast en van drukvulling voorzien gaf hij Nelson Piquet in 1983 de wereldtitel met Brabham en behoort hij tot de krachtigste motoren uit de geschiedenis van de discipline. Op de 2002 tii met mechanische injectie en de 2002 Turbo bouwde de M10B20 een sportieve reputatie op die tuners vandaag nog koesteren.

De gesmede drijfstangen

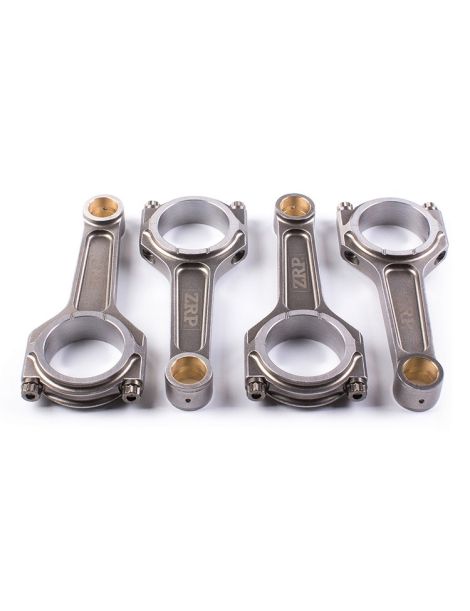

Vervaardigd uit hoogwaardig 4340-staal en vervolgens warmtebehandeld, vervangen deze gesmede drijfstangen de originele drijfstangen van de M10B20 om de hogere toerentallen en cilinderdrukken van een opbouw moeiteloos te verdragen. Het smeden richt de vezelstructuur van het metaal en verwijdert gietporositeit: het resultaat is een duidelijk hogere vermoeiingssterkte en de noodzakelijke veiligheidsmarge zodra het vermogen stijgt.

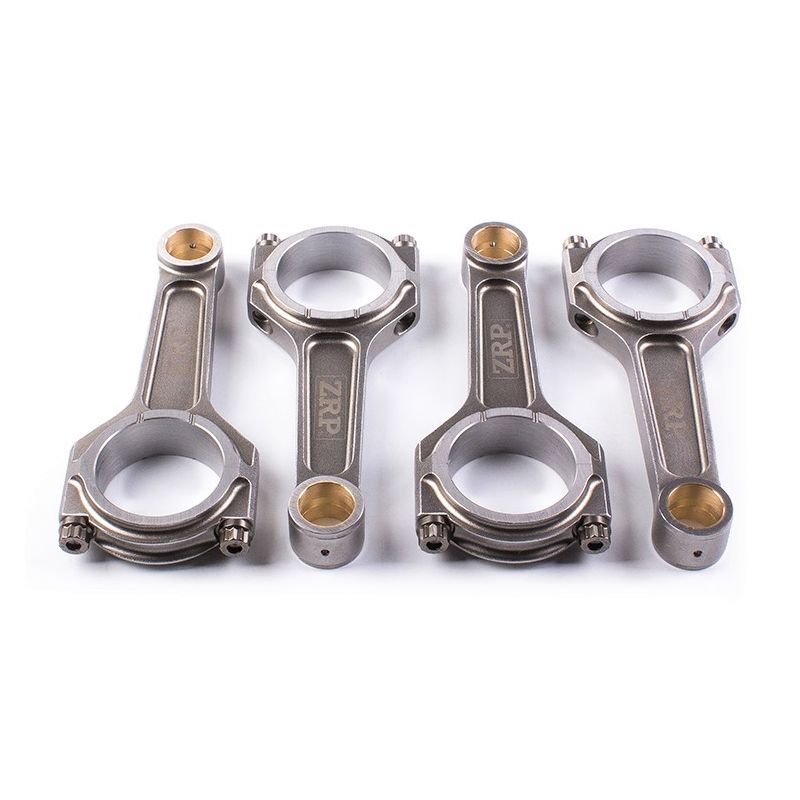

Elke set wordt gecontroleerd en uitgebalanceerd en geleverd met hoogwaardige ARP-bouten, afgestemd op het beoogde koppel. In combinatie met gesmede zuigers vormen deze drijfstangen de basis van een betrouwbaarder onderblok, bestand tegen intensief gebruik en competitie.

Technische specificaties van de gesmede drijfstangen M10B20

Aanhaalmoment en rek

De rekmethode vraagt een meting in twee stappen: eerst noteert u de vrije lengte van elke bout, onbelast, daarna meet u die opnieuw in aangehaalde toestand; het verschil is de rek, en juist dat verschil bakent de boutenfabrikant in de tabel hierboven af. Met het aanhaalmoment alleen bestaat daar geen gelijkwaardige van, want dat meet draaikracht en geen spanning: twee bouten die op hetzelfde moment zijn aangehaald kunnen sterk verschillende voorspanningen bereiken als hun schroefdraad niet in dezelfde staat is of als het smeermiddel verschilt. Vandaar de verplichte handelingen op de acht bouten van de M10B20: schroefdraad volledig schoonmaken, ARP-montagevet als gelijkmatige film op de draad en het draagvlak, en daarna trapsgewijs afwisselend aanhalen om de voorspanning op te bouwen zonder de kap te vervormen. De waarden in de tabel, of het nu ARP 2000 of ARP L19 betreft, gelden precies zoals gepubliceerd, zonder overdracht van de ene kwaliteit naar de andere. De bij de kit geleverde ZRP-handleiding beslist in laatste instantie.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-Beam-profiel. Met zijn slankere middensectie kiest de I-beam-drijfstang voor laag gewicht en een uitstekende verhouding tussen stijfheid en massa. Het is het meest voorkomende profiel, perfect geschikt voor M10B20-projecten, van een betrouwbaarder gemaakte motor tot hoge vermogens.

Hoe kies je je drijfstangbouten?

Bij een drijfstangbout zegt de geometrie bijna niets: het zijn de legeringssoort, de zuiverheid van het staal en de manier waarop de warmtebehandeling wordt uitgevoerd die de rekgrens en de treksterkte bepalen, en het is het rollen van de schroefdraad ná het harden dat de vermoeiingssterkte beslist, door de draadvoet te verstevigen waar scheuren beginnen. De fabricageregelmaat maakt het geheel af: zonder haar verschilt de voorspanning van bout tot bout. Deze M10B20 krijgt zijn bouten in 3/8"-38 mm, in twee kwaliteiten naar keuze; baseer de keuze op het beoogde vermogen en toerental, en zet daarna vast op gemeten rek.

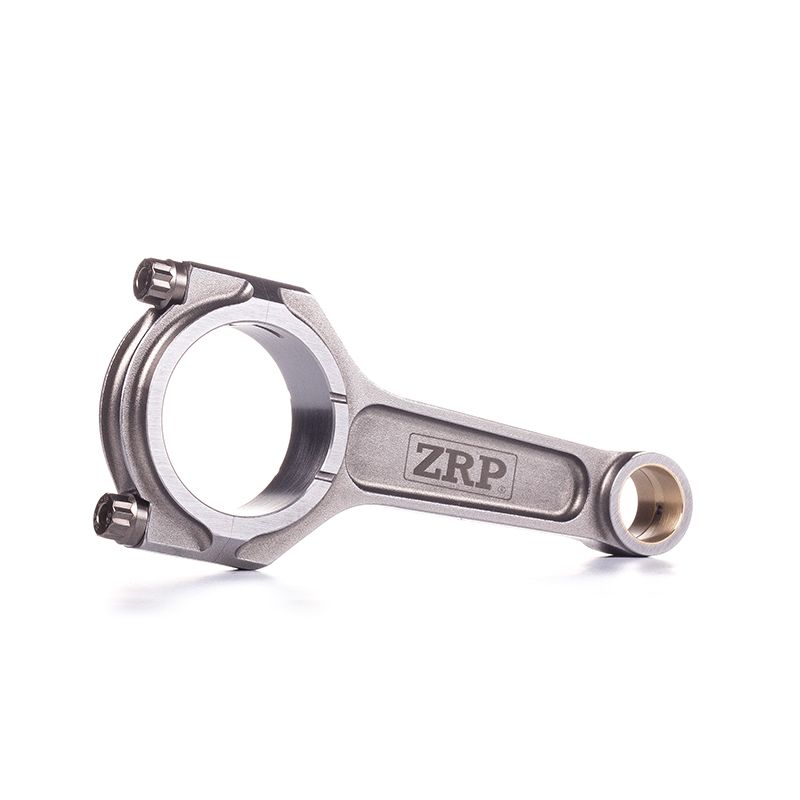

ARP 2000 is een gesmeed laaggelegeerd staal, doorgehard, met een treksterkte rond 220 000 psi, dus ~1 517 MPa. De schroefdraad wordt na de warmtebehandeling gerold, wat een zeer goede weerstand tegen cyclische vermoeiing geeft, en de samenstelling verdraagt de omgevingsvochtigheid zonder voorzorg: geen bijzondere opslagregel. De kwaliteit is toegelaten tot 200 pk per cilinder in 3/8" en tot 8 500 t/min, wat er de meest gebruikte van maakt op circuit, trackday, drift, rally, drag en heuvelklim. Op deze M10B20 zit hij op de ZRP-drijfstang met I-profiel in 3/8"-38 mm.

L19 berust op een zwaarder belaste legering en op een strakker geleide hardings- en ontlaatcyclus: de treksterkte klimt naar ongeveer 260 000 psi, dus ~1 793 MPa, voor 250 pk per cilinder in 3/8" en tot 10 000 t/min. Je komt bij hem uit voor zeer hoge laaddruk, langdurig hoge toerentallen en hoge cilinderdruk, met andere woorden grote vermogens in drag, drift, rally en circuit; hier wordt hij op dezelfde ZRP-drijfstang met I-profiel aangeboden, in 3/8"-38 mm. Zijn metallurgie heeft een prijs: gevoelig voor corrosie en waterstofverbrossing moet L19 geolied worden opgeslagen en gemonteerd, beschermd tegen vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Verkrijgbaar in I-Beam of H-Beam met ARP 2000- of L19-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de BMW M10B20 motor

Deze gesmede drijfstangen passen op de BMW's met de 2.0-liter M10B20-viercilinder. De onderstaande tabel geeft de betreffende modellen en bouwjaren weer:

OEM-referentie: 11 24 0 618 006 (set van 4 drijfstangen).

Waarom dit de meest economische oplossing is

Wanneer een ouder onderblok zijn grenzen bereikt (een vermoeide drijfstang, een breuk, een opbouwproject), is de reflex om originele onderdelen te zoeken. Bij een klassieke motor als de M10B20 worden die zeldzaam en duur, zonder enige extra marge tegen een vermogenstoename.

Voor een vergelijkbaar budget verandert het monteren van gesmede 4340-stalen drijfstangen alles: het onderdeel is nieuw, sterker dan origineel en gemaakt om koppel en toerental te verdragen. Een duurzame investering in plaats van een identieke reparatie.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel en echte gemoedsrust om hard te rijden. Dat is precies de meerwaarde van het betrouwbaarder maken van de M10B20 met gesmede drijfstangen zodra de motor open is.
