VAG 5 cyl 2.2/2.3 Audi 80/100/A6/RS2 Arbres a cames Catcams VAG 5 cyl 2.2/2.3 Audi 80/100/A6/RS2 Arbres a cames Catcams

Kit molle valvola rinforzate BMW S14B23 S14B25

710,13 € (Tasse incl.)
887,66 € (Tasse incl.) -20%

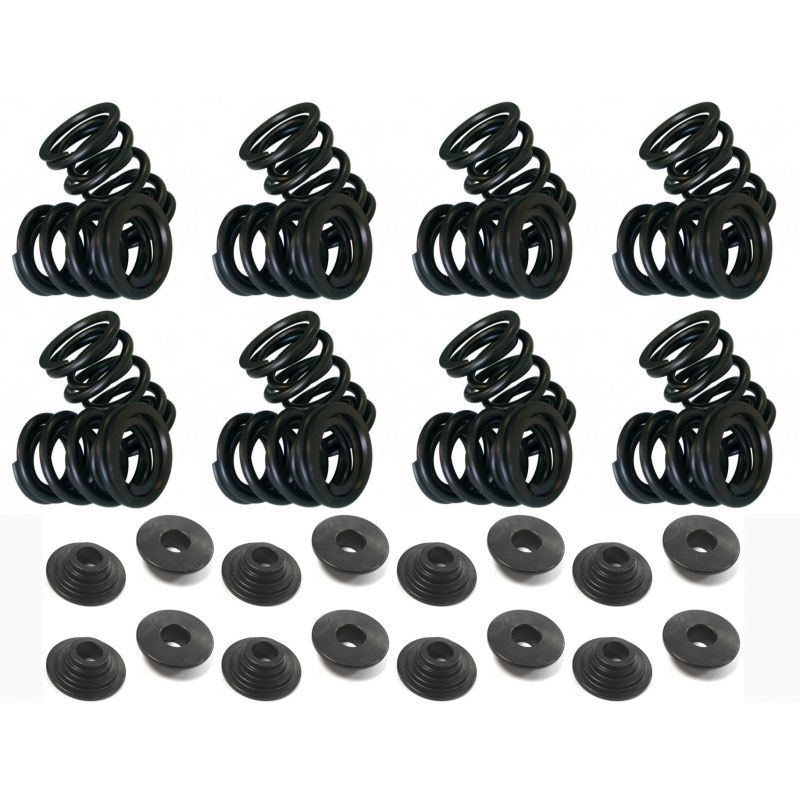

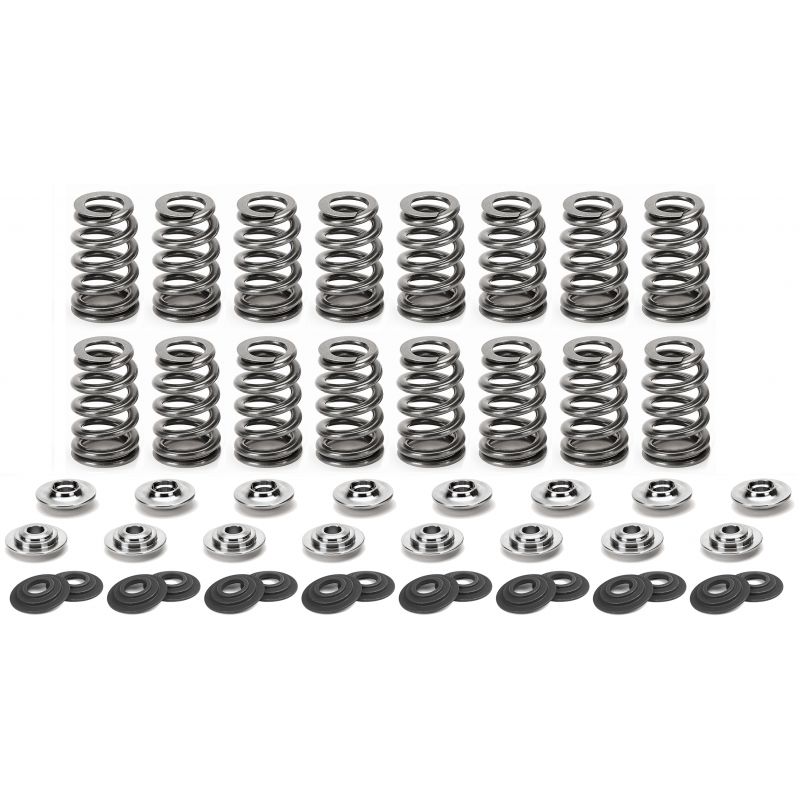

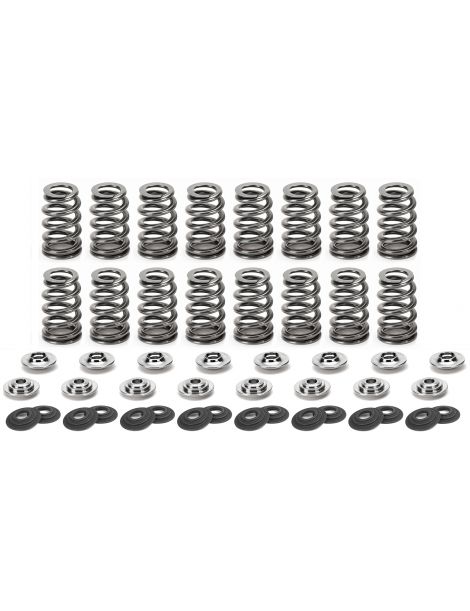

Kit di 16 molle valvola rinforzate per i motori BMW S14B23 e S14B25 della M3 E30.

  • Marca: SUPERTECH
  • Motori: S14B23 2.3 e S14B25 2.5 16v (M3 E30)
  • Molle: doppie
  • Contenuto: molle, piattelli superiori e piattelli inferiori
SPRK-H1005D-S14
0 disponibili in magazzino Francia
ORDINA OGGI, SPEDIAMO IN 5 - 15 GIORNI
Paga a rate

Motori BMW S14B23 e S14B25 interessati

Questo kit copre i motori S14 della BMW M3 E30: il S14B23 da 2,3 litri e il S14B25 da 2,5 litri della Sport Evolution, due quattro cilindri a 16 valvole con due alberi a camme in testa. Le valvole sono comandate da punterie meccaniche con pastiglie di registro.

Il kit sostituisce la molla di serie, il suo piattello superiore e il suo piattello inferiore; i semiconi originali restano al loro posto.

Kit molle valvola rinforzate SUPERTECH

Oltre la cresta della camma, la molla deve richiamare la valvola alla sua sede e tenerla chiusa. Quando i giri crescono, la valvola resta indietro: se il carico è scarso rimbalza, si chiude tardi e rischia di toccare il pistone. Il fenomeno si chiama sfarfallamento delle valvole.

Kit 92 lbs: 400 N a 35,5 mm, 912 N a 10 mm. Kit 110 lbs: 489 N a 37,6 mm, 979 N a 10 mm.

Caratteristiche tecniche del kit molle

CodiceMarcaMolleØ esterno / internoCarico alla sedeCarico in alzataRigiditàAlzata maxContenuto del kit
SPRK-H1005D-S14 SUPERTECH Doppie Est, 29,7 / 20,5 mm
Int, 21,9 / 15,5 mm
400 N a 35,5 mm 912 N a 10 mm 51,2 N/mm 14,8 mm 16 molle, 16 piattelli superiori in titanio, 16 piattelli inferiori
SPRK-H1022D-S14 SUPERTECH Doppie Est, 29,0 / 21,0 mm
Int, 21,8 / 15,5 mm
489 N a 37,6 mm 979 N a 10 mm 49,8 N/mm 15,6 mm 16 molle, 16 piattelli superiori in titanio, 16 piattelli inferiori

Montaggio del kit molle

ComponenteOriginale BMWKit molle rinforzate
Molla 11 34 1 312 704 ; 11 34 1 312 867 (S14B23)
11 34 1 315 912 (Evo, giallo e rosso)
Specifico del kit: SPR-H1005D / SPR-H1022D (doppie)
Piattello superiore 11 34 1 307 922 Specifico del kit: RET-BMS14/T1 / RET-H70/T1, titanio
Piattello inferiore 11 34 1 307 961 Specifico del kit: SEAT-H1002-S14
Semiconi 11 34 1 307 136 Originali conservati

I due kit SUPERTECH contengono 16 molle doppie, 16 piattelli superiori in titanio e 16 piattelli inferiori SEAT-H1002-S14. Il primo abbina molle SPR-H1005D ai piattelli RET-BMS14/T1, il secondo molle SPR-H1022D ai piattelli RET-H70/T1; i semiconi originali restano montati.

L'altezza installata si rileva a valvola chiusa, tra l'appoggio della molla sul piattello inferiore e il piattello superiore. Ogni carico indicato è esatto solo a quella quota, 35,5 mm e 37,6 mm. Se la quota cresce, per esempio dopo aver spianato la testata, il carico scende della rigidità per ogni millimetro aggiunto. La tabella seguente mette a confronto quote e carichi.

SUPERTECH
Altezza di montaggio 35,5 / 37,6 mm
Carico alla sede a questa altezza 400 / 489 N

Guida tecnica

Le marche proposte

SUPERTECH SUPERTECH è un'azienda californiana che fornisce componenti di distribuzione per le gare e vanta oltre trent'anni di esperienza. Le molle lasciano lo stabilimento solo dopo passaggi a ultrasuoni, raggi X e laser, così un difetto interno nascosto non finisce in una consegna.

Come scegliere

Più forza sulla molla, e la valvola segue la camma senza staccarsene: il limitatore può salire, l'albero diventare più vivace, un turbo aggiungersi senza che le valvole sfarfallino. I due kit forniscono 400 N a 35,5 mm e 489 N a 37,6 mm sulla sede, valori della tabella precedente. Una sola cautela: l'alzata del vostro albero deve rimanere sotto quella massima del kit, 14,8 o 15,6 mm a seconda del codice, da verificare con il vostro preparatore prima di ordinare.

CriterioDa ricordare
Scegliere il carico La cifra in libbre, 92 o 110, è il carico nominale sulla sede; fanno fede i newton della tabella. Per scegliere, valutate tre elementi: l'alzata dell'albero, i giri desiderati e un'eventuale sovralimentazione. Ogni aumento richiede più carico, fino al limite di alzata del kit. Non pretendete oltre il bisogno: una molla troppo dura consuma più in fretta camme e punterie.
Molla singola o doppia Entrambi i kit si affidano a una molla doppia, due molle alloggiate l'una nell'altra che ripartono lo sforzo e si smorzano reciprocamente le oscillazioni. Il kit da 110 lbs è il più rigido dei due. I piattelli, superiori e inferiori, arrivano con ogni kit.

Quando le molle rinforzate diventano necessarie

  • Albero a camme con un'alzata maggiore di quella di serie
  • Regime massimo che si desidera alzare
  • Turbo o compressore su un motore aspirato
  • Testata ripristinata per pista o rally
  • Molle usurate dagli anni o valvole in sfarfallamento prima del limitatore

Compatibilità veicoli

ModelloCodice motorePotenzaAnni
BMW M3 (E30) 2.3 / M3 EVO I 2.3 S14B23 1986-1991
BMW M3 EVO II (E30) 2.5 S14B25 1990

Codice OEM (molla valvola): 11 34 1 312 704 ; 11 34 1 312 867 ; 11 34 1 315 912

Importante: questo kit è destinato ai motori S14B23 da 2,3 litri e S14B25 da 2,5 litri della M3 E30, non al S14B20. Il S38 ha una propria scheda. Controllate il codice del vostro motore prima di ordinare.
