Bronzine di biella trimetallo BMW S14B20 S14B23 S14B25

93,65 € (Tasse incl.)
104,05 € (Tasse incl.) -10%

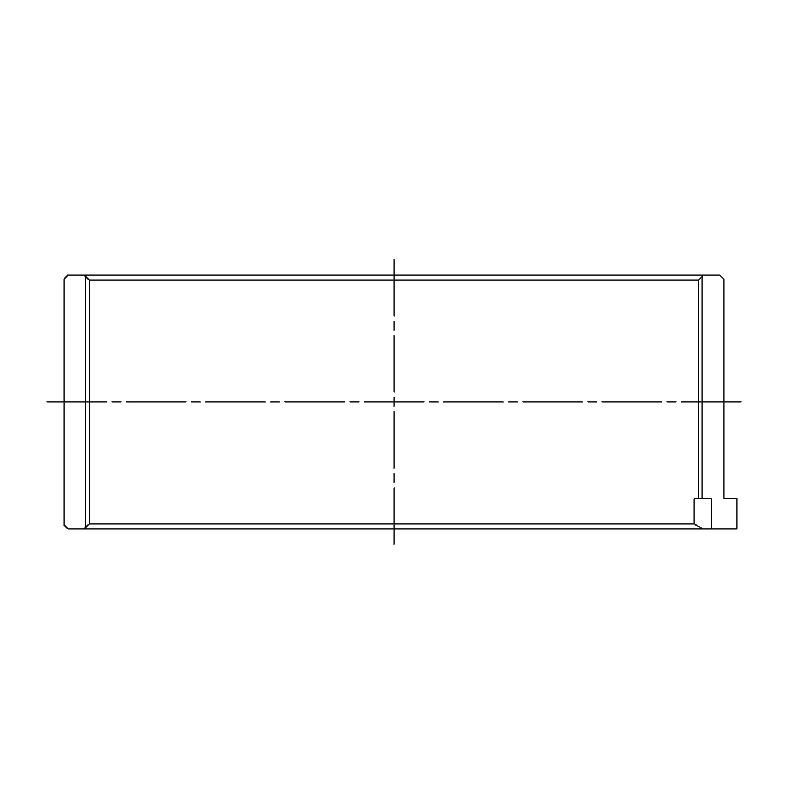

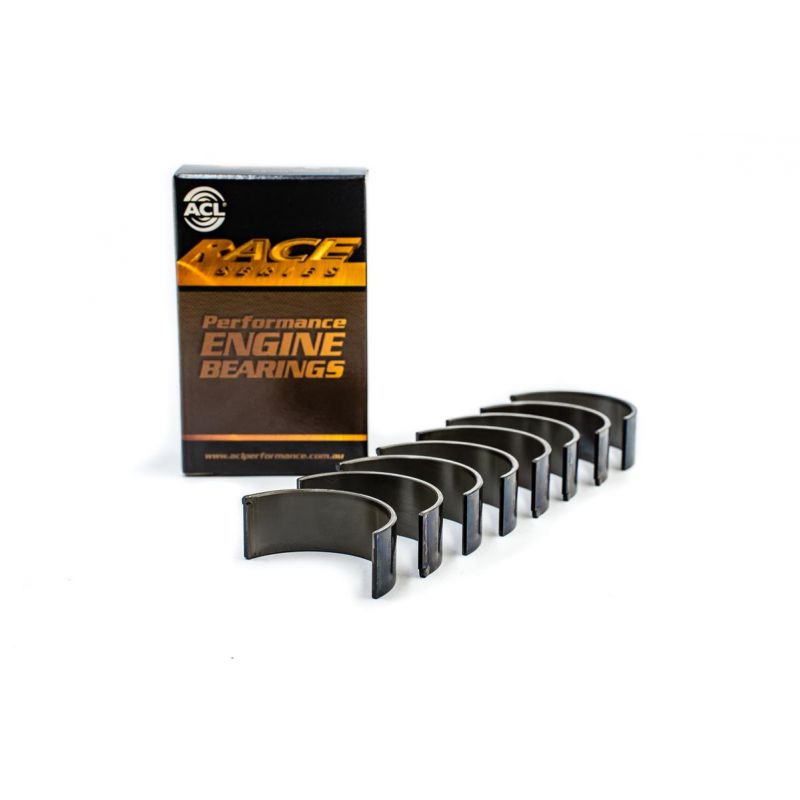

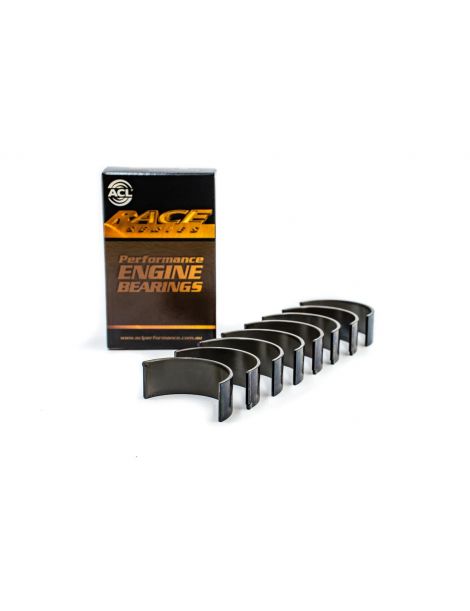

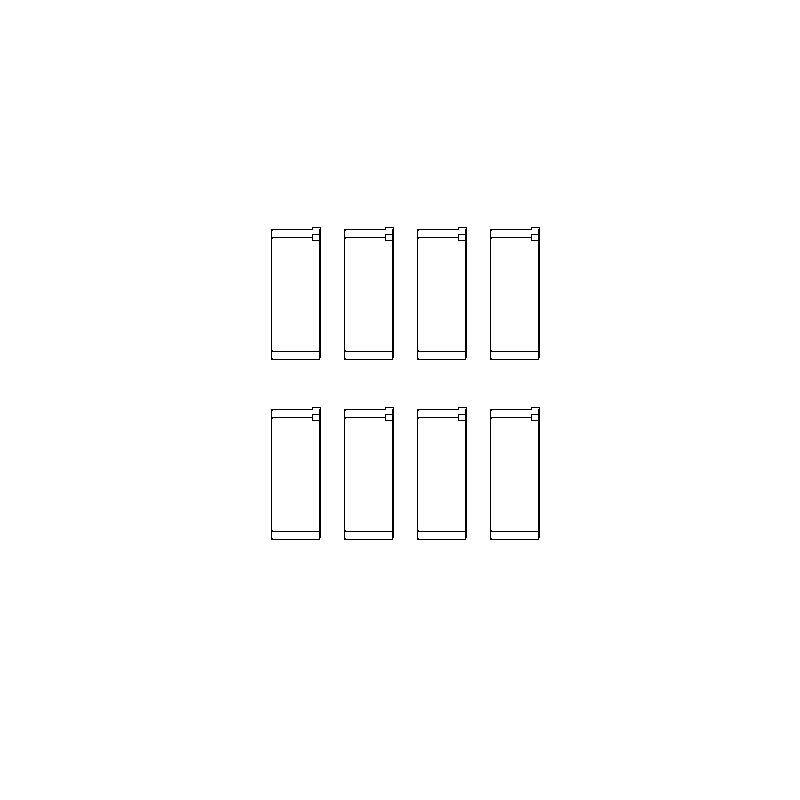

Kit di 8 semicuscinetti di biella trimetallo per BMW quattro cilindri in linea S14.

  • Marchi e trattamenti: ACL Race e King Racing
  • Compatibilità: M3 e 320is (E30)
  • Codici motore: S14B20, S14B23, S14B25
  • Misure disponibili: da standard a +0.25 mm, versione a gioco maggiorato (HX)
4B1568H-STD
1 disponibile in magazzino Francia
53 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il quattro cilindri BMW S14

Quattro cilindri in linea con doppio albero a camme in testa e 16 valvole, l'S14 equipaggia la BMW M3 della Serie 3 E30 dal 1986, oltre alla 320is. Esiste in tre cilindrate: S14B20 da 1 990 cm³, S14B23 da 2 302 cm³ e S14B25 da 2 467 cm³, riservato alla M3 Evolution II. Tutti e tre condividono lo stesso diametro del perno di biella: un solo kit di bronzine copre tutta la famiglia.

In origine BMW monta sull'S14 bronzine di biella di serie, fornite in semicuscinetti selezionati per classe di colore (codici 11 24 1 310 515 rosso e 11 24 1 310 518 giallo). Sono bronzine dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la compressione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

Tre strati compongono una bronzina trimetallica: il dorso in acciaio per la rigidità, lo strato intermedio in rame-piombo per la capacità di carico e infine lo strato di scorrimento antifrizione che protegge il perno di biella. Questo set riunisce 8 semibronzine, cioè 4 coppie.

Dove un bimetallo di alluminio, progettato per carichi bassi o medi, sopporta circa 8 000 psi, un trimetallo performance arriva a 12 000 psi: il 50 % di margine in più. È ciò che ne garantisce tenuta e durata su un motore sovralimentato con turbo o compressore, o spinto ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 47.975 / 47.991 mm
Ø sede 52.000 / 52.015 mm
Larghezza 20 mm
Riferimento OEM
Cod. 11 24 1 310 515 (rosso)
e 11 24 1 310 518 (giallo)
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
4B1568H-STD ACL Race - Senza trattamento Standard 1.993
4B1568HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.980
4B1568H-.025 ACL Race - Senza trattamento +0.025 2.006
4B1568H-.25 ACL Race - Senza trattamento +0.25 2.118
CR4596XP King Racing - Senza trattamento Standard 1.994
CR4596XP.026 King Racing - Senza trattamento +0.026 2.007
CR4596XP0.25 King Racing - Senza trattamento +0.25 2.121

Gioco di funzionamento

Tra il perno di biella e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.

In funzione non c'è contatto tra metallo e metallo: il perno di biella ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP
Standard (STD) Perno di serie, non rettificato da 0.051 a 0.061 mm 0.048 mm - 0.055 mm
Gioco maggiorato (HX) Gioco più ampio: alto flusso d'olio, alto regime da 0.077 a 0.086 mm
+0.025 / +0.026 mm Perno lucidato da 0.051 a 0.061 mm 0.048 mm - 0.055 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.051 a 0.061 mm 0.048 mm - 0.055 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Progettate per la preparazione motore e le competizioni, queste bronzine di biella trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.

Le due marche

ACL ACL Bearing Company produce in Australia, dal 1949, bronzine motore ad alte prestazioni. Con la Race Series propone bronzine trimetalliche precise, disponibili in un'ampia scelta di quote e collaudate su motori preparati e da competizione di tutto il mondo.
King Racing King Engine Bearings, produttore israeliano attivo dagli anni '60, realizza bronzine motore ad alte prestazioni. La sua lega trimetallica pMax Black è progettata per sopportare carichi elevati.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No No
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) Standard, +0.026 e +0.25 mm

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al quattro cilindri S14 (S14B20, S14B23 e S14B25) delle seguenti BMW:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (E30) 320is S14B20 192 CV 1988–1990
BMW Serie 3 (E30) M3 2.3 S14B23 195–215 CV 1986–1991
BMW Serie 3 (E30) M3 EVO I 2.3 S14B23 220 CV 1988–1990
BMW Serie 3 Cabriolet (E30) M3 2.3 S14B23 195–215 CV 1988–1993
BMW Serie 3 (E30) M3 EVO II 2.5 S14B25 238 CV 1990–1992

Perché sostituire le bronzine

Quando una bronzina di biella cede, i danni superano presto il componente stesso: perno di biella segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte biella e basamento persi. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro del manovellismo, ma anche quello il cui cedimento costa di più.
