Kit ressorts soupapes renforcés BMW S14B23 S14B25

Les moteurs BMW S14B23 et S14B25 concernés

Ce kit couvre les moteurs S14 de la BMW M3 E30 : le S14B23 de 2,3 litres et le S14B25 de 2,5 litres de la Sport Evolution, deux quatre-cylindres à 16 soupapes et deux arbres à cames en tête. Leurs soupapes sont commandées par des poussoirs mécaniques à pastille.

Le kit remplace le ressort de série, sa coupelle supérieure et sa coupelle inférieure ; les demi-lunes d'origine sont conservées.

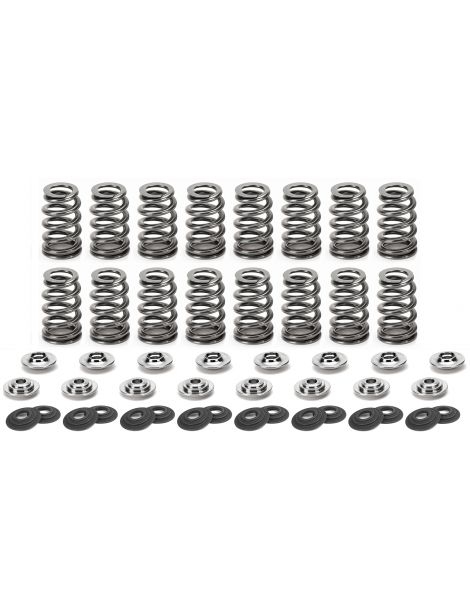

Kit ressorts de soupapes renforcés SUPERTECH

Au-delà du sommet de la came, le ressort doit rappeler la soupape à son siège et la maintenir fermée. Quand le régime grimpe, la soupape tarde à obéir : avec une charge trop faible, elle rebondit, se referme tard et risque de toucher le piston. C'est l'affolement.

Kit 92 lbs : 400 N à 35,5 mm, 912 N à 10 mm de levée. Kit 110 lbs : 489 N à 37,6 mm, 979 N à 10 mm de levée.

Caractéristiques techniques du kit ressorts

Montage du kit ressorts

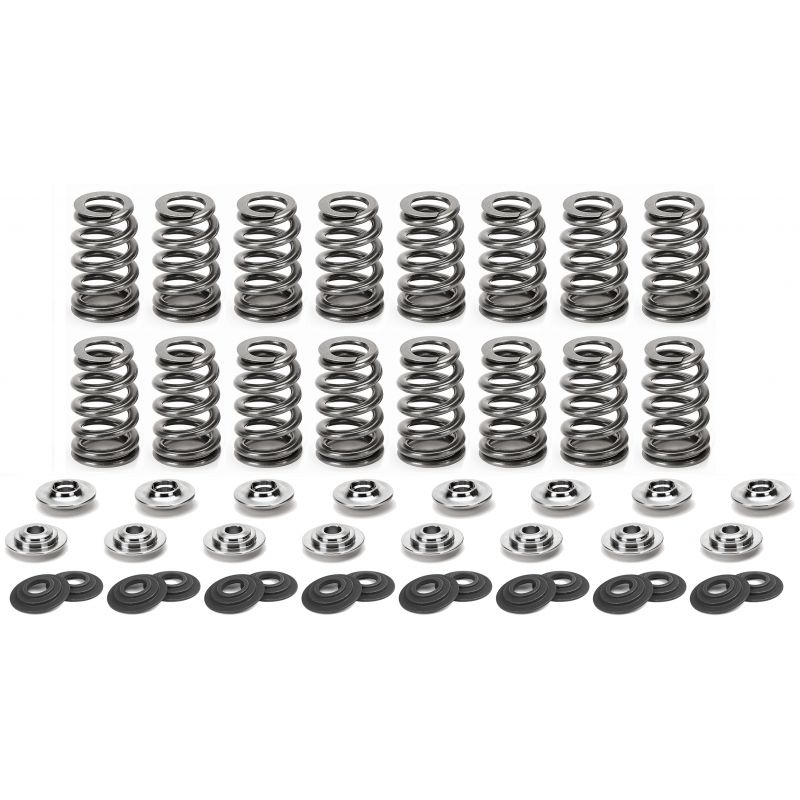

Les deux kits SUPERTECH contiennent 16 ressorts doubles, 16 coupelles supérieures en titane et 16 coupelles inférieures SEAT-H1002-S14. Le premier associe des ressorts SPR-H1005D aux coupelles RET-BMS14/T1, le second des ressorts SPR-H1022D aux coupelles RET-H70/T1 ; les demi-lunes d'origine restent en place.

La hauteur de montage se relève soupape refermée, entre la coupelle inférieure, où le ressort prend appui, et la coupelle supérieure. Une charge annoncée ne vaut qu'à cette cote, soit 35,5 mm et 37,6 mm. Qu'elle croisse, par exemple après un rabotage du plan de joint, et la charge retombe d'une raideur par millimètre en plus. Le tableau ci-dessous place ces cotes et ces charges côte à côte.

Guide technique

Les marques proposées

SUPERTECH est une entreprise californienne spécialisée dans les pièces de distribution de compétition, forte de plus de trente ans d'expérience. Avant de quitter l'usine, les lots de ressorts passent aux ultrasons, aux rayons X et au laser, de sorte qu'une faille interne ne se glisse pas dans une livraison.

Comment faire son choix

Plus de force sur le ressort, et la soupape suit fidèlement la came au lieu de s'en détacher : le limiteur peut monter, l'arbre à cames devenir plus vif, un turbo s'inviter sans que les soupapes flottent. Les deux kits donnent 400 N sous 35,5 mm et 489 N sous 37,6 mm au siège, valeurs du tableau précédent. Un seul garde-fou : la levée de votre arbre doit demeurer sous la levée maxi du kit, soit 14,8 ou 15,6 mm suivant la référence.

Quand des ressorts renforcés deviennent nécessaires

• Arbre à cames qui lève davantage que celui d'origine
• Régime maximal à relever
• Turbo ou compresseur greffé sur un moteur atmosphérique
• Culasse refaite pour la piste ou le rallye
• Ressorts fatigués, ou soupapes qui s'affolent avant le limiteur

Compatibilité véhicules

Référence OEM (ressort de soupape) : 11 34 1 312 704 ; 11 34 1 312 867 ; 11 34 1 315 912

Pensez aux soupapes

Culasse déposée ? Faites examiner soupapes et guides dans la foulée, avant le remontage, à l'admission comme à l'échappement. Les deux boutons suivants renvoient vers les soupapes du S14 :
