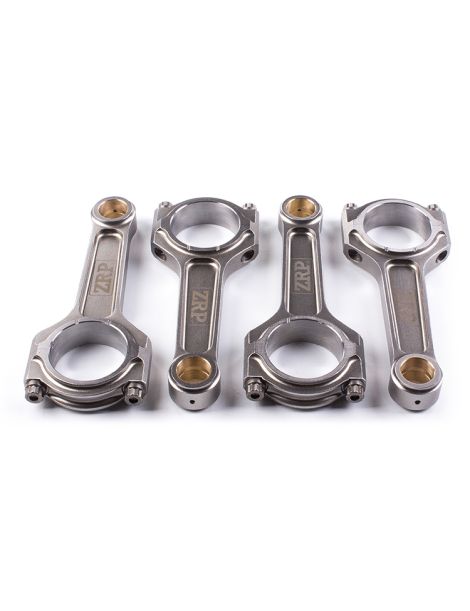

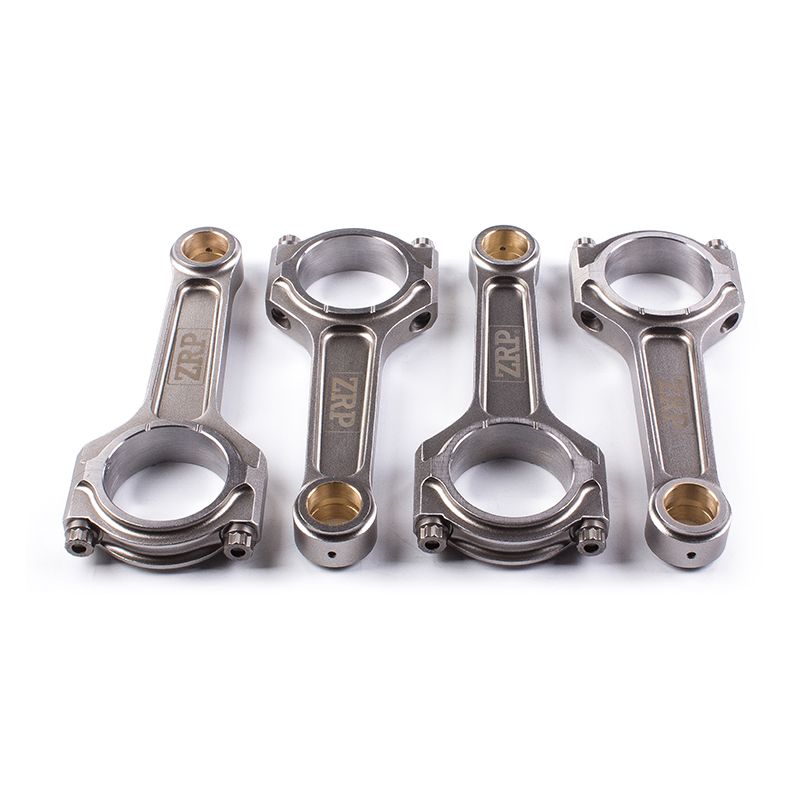

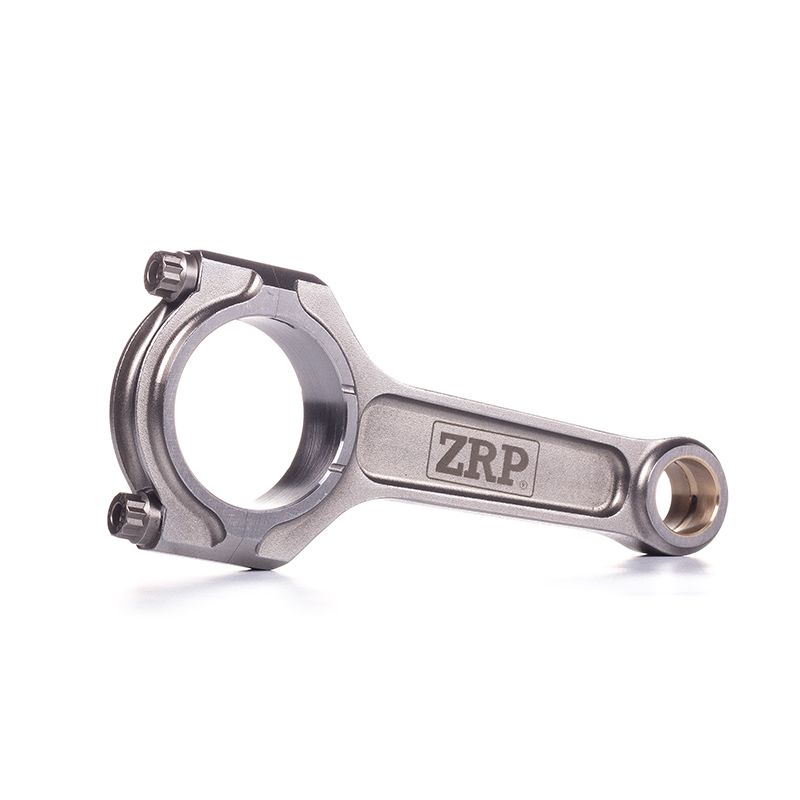

Kit de 4 bielles forgées en acier 4340 pour BMW M3 E30 2.3 et 2.5 (moteurs S14B23 et S14B25).
Le BMW S14 est le premier quatre cylindres de BMW Motorsport, conçu pour homologuer la M3 E30 en championnat de tourisme (Groupe A). Il associe un bloc dérivé du quatre cylindres M10 à une culasse seize soupapes à double arbre à cames, proche de celle du six cylindres M88. Atmosphérique et alimenté par boîtiers papillon individuels, le S14B23 cube 2 302 cm³ (alésage 93,4 mm × course 84 mm) et le S14B25 2 467 cm³ ; il a été produit de 1986 à 1992.
Sur la M3 E30, le S14B23 développe de 195 à 220 ch selon les versions (jusqu’aux Evolution), tandis que le S14B25 anime la M3 Sport Evolution avec 238 ch. Très recherché des préparateurs, ce moteur gagne nettement en fiabilité avec un bas moteur forgé dès qu’on relève le régime, la compression ou la puissance : on remplace alors les bielles d’origine par des bielles forgées renforcées en acier 4340, associées à des pistons forgés.
Forgées dans un acier 4340 à haute résistance, ces bielles fiabilisent le bas moteur du S14 dès que la préparation dépasse les valeurs d’origine. Elles s’imposent avec des pistons forgés, une compression accrue ou une utilisation prolongée à haut régime, là où la bielle de série montre ses limites sur ce moteur poussé.
Conçues pour la piste, elles supportent les contraintes répétées du circuit, du rallye, de la course de côte et de la préparation historique d’une M3 E30, et accompagnent les évolutions Stage 2 à Stage 4+.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 22 mm | Largeur pied | Diamètre tête OEM 52 mm | Largeur tête | Entraxe OEM 144 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| R-BMW-001-I | ZRP | I | ARP 2000-3/8"-38mm | 22 mm | 52 mm | 23,9 mm | 144 mm | 566 g | |
| R-BMW-001-I-L19 | ZRP | I | ARP L19-3/8"-38mm | 22 mm | 52 mm | 23,9 mm | 144 mm | 566 g |
| Bielle | Visserie | Couple de serrage | Allongement préconisé |
|---|---|---|---|
| ZRP (R-BMW-001-I) | ARP 2000 | 61 N·m | 0,140 – 0,152 mm |
| ZRP (R-BMW-001-I-L19) | ARP L19 | 67,8 N·m | 0,152 – 0,165 mm |
Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.
| Le 4340 est un acier allié au nickel, au chrome et au molybdène, employé en aéronautique et en compétition. Forgé puis traité (trempe et revenu), il offre une limite élastique élevée, une grande endurance en fatigue et une bonne ductilité. Comparé à l’acier fritté monté en série, le 4340 forgé progresse d’environ 19 % en limite élastique, de près de 8 % en traction et de 19 à 37 % en fatigue : c’est la matière à retenir quand le régime et la pression cylindre augmentent. |
 | Profil I. Sa section centrale fine réduit la masse et l’inertie en mouvement, ce qui favorise la prise de tours - un atout sur un quatre cylindres atmosphérique comme le S14. C’est le profil proposé ici pour la M3 E30. |
La vis de bielle figure parmi les pièces les plus sollicitées du moteur. Le bon réflexe : choisir le grade selon l’usage visé, puis respecter à la lettre le couple et l’allongement au montage.
 | ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) constitue la référence haute performance. Sa capacité se lit par cylindre et selon le diamètre de vis : de l’ordre de 150 ch par cylindre en 5/16" et 200 ch par cylindre en 3/8", jusqu’à 8 500 tr/min. Polyvalent, il convient au circuit, au trackday, au drift, au rallye, au drag comme à la course de côte, et allie robustesse et fiabilité sans aucune précaution de stockage. |
 | ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) répond aux configurations les plus sévères : forte pression de suralimentation, hauts régimes maintenus et pression cylindre importante. Sa capacité grimpe à environ 200 ch par cylindre en 5/16" et 250 ch par cylindre en 3/8", jusqu’à 10 000 tr/min, pour les préparations grosse puissance en drag, drift, rallye et circuit. Sensible à la corrosion et à la fragilisation par l’hydrogène, il se stocke et se monte huilé, à l’abri de l’humidité. |
| Au-delà du serrage au couple, contrôler l’allongement (stretch) donne la tension réelle de chaque vis, sans dépendre des frottements. Une jauge adaptée permet de respecter la consigne du fabricant et d’assurer un serrage régulier sur les quatre bielles. |
Acheter la jauge d'allongement ARP →
 | ZRP est une marque grecque de bielles forgées hautes performances, fabriquées par Drakos Engineering à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g. Pour le S14 (M3 E30), elles sont proposées en profil I avec visserie ARP 2000 ou ARP L19. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur BMW S14B23 / S14B25 (3.0L 24V biturbo) :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| BMW | M3 (E30) | S14B23 | 195 – 220 ch | 1986 – 1991 |
| BMW | M3 Sport Evolution (E30) | S14B25 | 238 ch | 1990 – 1991 |
Référence OEM : S14B23 - 11 24 1 310 671 / 11 24 1 316 980 ; S14B25 - 11 24 1 310 671 / 11 24 1 316 980.
Lorsqu’un bas moteur d’origine casse (bielle rompue, tordue ou marquée), revenir à la configuration constructeur oblige fréquemment à remplacer bielles et pistons en même temps, endommagés de concert. L’addition monte vite, pour un simple retour à l’état d’origine.
À budget comparable, parfois moindre, le passage en bielles forgées 4340 et pistons forgés offre une fiabilité et une marge de sécurité nettement supérieures, avec une vraie capacité d’évolution. C’est le choix des préparateurs européens depuis plus de quinze ans.
À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
