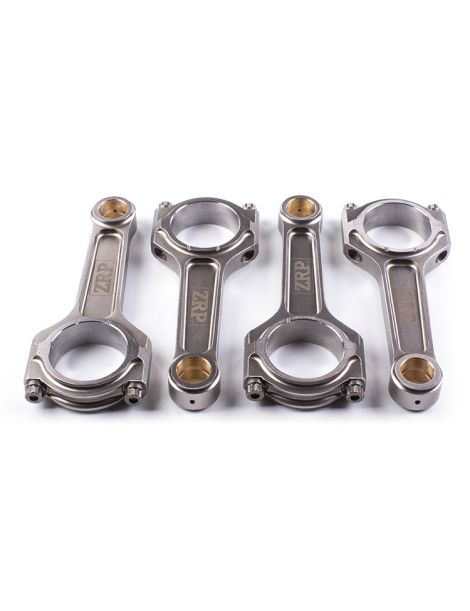

Bielas forjadas BMW M3 E30 - 2.3L 16V - S14B23 / S14B25 para pistones forjados

El motor BMW S14B23 / S14B25

El BMW S14 es el primer cuatro cilindros de BMW Motorsport, diseñado para homologar el M3 E30 en el campeonato de turismos (Grupo A). Combina un bloque derivado del cuatro cilindros M10 con una culata de dieciséis válvulas y doble árbol de levas cercana a la del seis cilindros M88. Atmosférico y alimentado por mariposas individuales, el S14B23 cubica 2 302 cm³ (diámetro 93,4 mm × carrera 84 mm) y el S14B25 2 467 cm³; se produjo de 1986 a 1992.

En el M3 E30, el S14B23 desarrolla de 195 a 220 CV según la versión (hasta los Evolution), mientras que el S14B25 anima el M3 Sport Evolution con 238 CV. Muy apreciado por los preparadores, este motor gana claramente en fiabilidad con unos bajos forjados en cuanto suben el régimen, la compresión o la potencia: se sustituyen entonces las bielas de origen por bielas forjadas reforzadas en acero 4340, combinadas con pistones forjados.

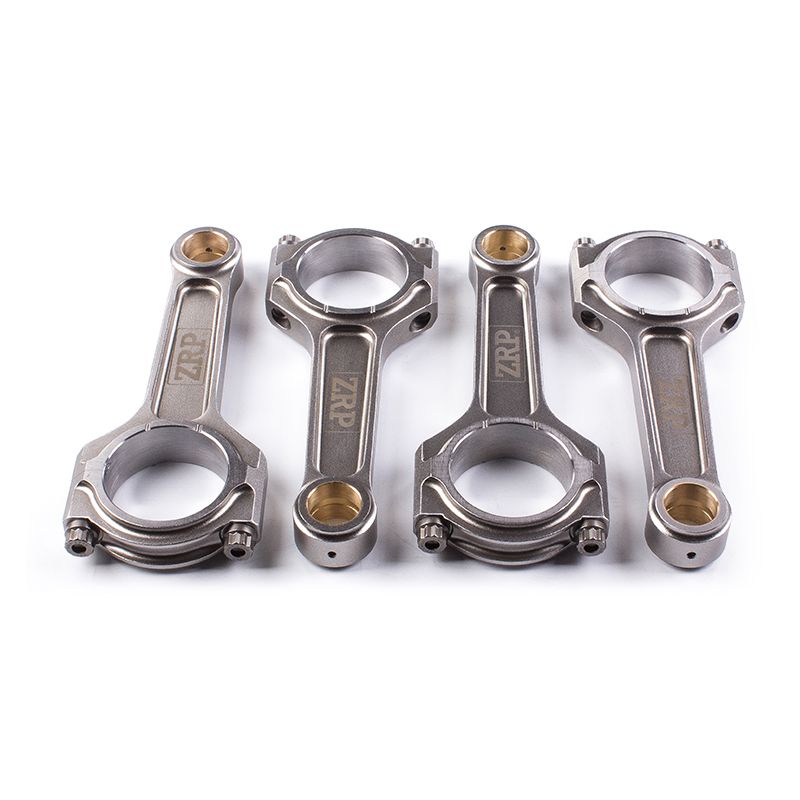

Las bielas forjadas

Forjadas en acero 4340 de alta resistencia, estas bielas fiabilizan los bajos del S14 en cuanto la preparación supera los valores de origen. Se vuelven imprescindibles con pistones forjados, una compresión mayor o un uso prolongado a alto régimen, allí donde la biela de serie muestra sus límites en este motor exigido.

Concebidas para el circuito, soportan las cargas repetidas de circuito, rally, subida de montaña y preparación histórica de un M3 E30, y acompañan las evoluciones Stage 2 a Stage 4+.

Características técnicas de las bielas forjadas S14B23 / S14B25

Par de apriete y alargamiento

Entre el acabado superficial de la rosca, la naturaleza del recubrimiento, la cantidad de lubricante y la limpieza del asiento de la cabeza, una buena media docena de factores modifican la relación entre el par aplicado y la tensión obtenida. Ninguno de ellos es visible durante el apriete, y eso es precisamente lo que la medición del alargamiento sortea: da el resultado, no la receta. En un S14B23 o un S14B25 destinado a girar alto, esa exigencia no es un lujo. Los valores de la tabla anterior proceden del fabricante de la tornillería, con una línea por calidad, ARP 2000 o ARP L19, y deben aplicarse de forma idéntica en los ocho tornillos. El par conserva su papel de guía, siempre que se parta de roscas limpias, de una película uniforme de lubricante de montaje ARP y de una subida de carga fraccionada. Las instrucciones del kit siguen siendo la referencia última.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

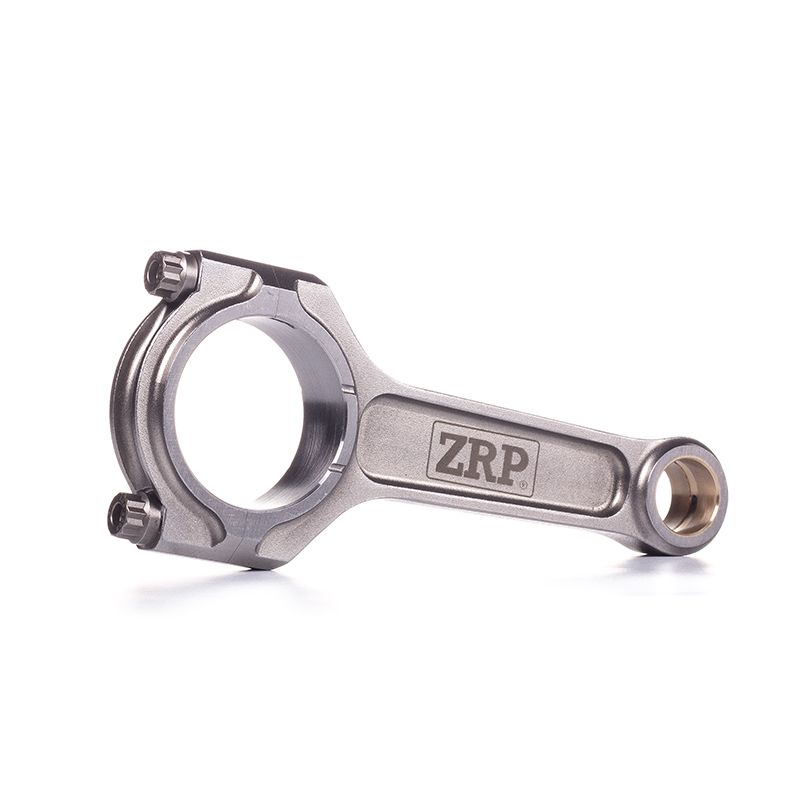

Perfil en I. Diseñada en forma de «I», la biela combina un cuerpo central delgado con dos alas que lo enmarcan, lo que le asegura una elevada rigidez con un peso contenido. El fabricante la ha concebido para altas prestaciones y una gran durabilidad, y se adapta a las preparaciones de S14B23 / S14B25 que buscan ante todo la solidez de los bajos del motor.

¿Cómo elegir la tornillería de biela?

El tornillo de biela está entre las piezas más solicitadas del motor. Lo correcto: elegir el grado según el uso previsto y luego respetar al pie de la letra el par y el alargamiento de montaje.

ARP 2000 (resistencia a la tracción de unos 220 000 psi, ~1 517 MPa) es la referencia de alto rendimiento. Su capacidad se expresa por cilindro y según el diámetro del tornillo: en torno a 200 CV por cilindro en 3/8", hasta 8 500 rpm. Polivalente, sirve para circuito, trackday, drift, rally, drag y subida de montaña, uniendo resistencia y fiabilidad sin precauciones de almacenamiento.

ARP L19 (resistencia a la tracción de unos 260 000 psi, ~1 793 MPa) responde a las configuraciones más severas: alta presión de sobrealimentación, regímenes altos sostenidos y elevada presión en el cilindro. Su capacidad sube a unos 250 CV por cilindro en 3/8", hasta 10 000 rpm, para preparaciones de gran potencia en drag, drift, rally y circuito. Sensible a la corrosión y a la fragilización por hidrógeno, se almacena y se monta engrasado, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP es una marca griega de bielas forjadas de altas prestaciones, fabricadas por Drakos Engineering en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g. Para el S14 (M3 E30) se ofrecen en perfil en I con tornillería ARP 2000 o ARP L19.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW S14B23 / S14B25

Estas bielas forjadas son compatibles con todos los vehículos equipados con el motor BMW S14B23 / S14B25 (3.0L 24V biturbo):

Referencia OEM: S14B23 - 11 24 1 310 671 / 11 24 1 316 980 ; S14B25 - 11 24 1 310 671 / 11 24 1 316 980.

¿Por qué es la solución más económica?

Cuando unos bajos de origen se rompen (biela rota, doblada o marcada), volver a la configuración de fábrica obliga con frecuencia a sustituir bielas y pistones a la vez, dañados juntos. La cuenta sube rápido, solo para volver al estado de origen.

A presupuesto comparable, a veces menor, el paso a bielas forjadas 4340 y pistones forjados ofrece una fiabilidad y un margen de seguridad netamente superiores, con verdadera capacidad de evolución. Es la elección de los preparadores europeos desde hace más de quince años.

A igual presupuesto: más fiabilidad, más potencial, más longevidad.
