Bielas forjadas BMW - 4.0L 32V - S65B40 para pistones forjados

El motor BMW S65B40

El BMW S65B40 es el V8 atmosférico de 4,0 litros que la división M desarrolló para el M3 E90/E92/E93. Derivado del V10 S85, cubica 3 999 cm³ con un diámetro de 92 mm y una carrera corta de 75,2 mm, una geometría claramente orientada al régimen alto. Sin sobrealimentación la potencia hay que buscarla en las vueltas, y este V8 lo demuestra: 420 CV a 8 300 rpm, 400 Nm y zona roja llevada a 8 400 rpm. Bloque de aleación ligera, estirada casi ininterrumpida y sonido metálico: el S65B40 sigue siendo uno de los motores más reconocibles firmados por BMW M.

Fabricado entre 2007 y 2013, este V8 nació para girar alto y de serie lo soporta sin problemas. Los límites aparecen en cuanto se sale del uso previsto en fábrica: limitador subido, tandas de circuito seguidas, admisión y escape reelaborados, mapa más agresivo o incluso sobrealimentación añadida. Las bielas de serie, dimensionadas justo para uso en carretera, se convierten entonces en el punto débil reconocido del S65B40, y su rotura se lleva casi siempre los bajos del motor. Un juego de bielas forjadas en acero 4340, combinado con pistones forjados, elimina esa incertidumbre.

Las bielas forjadas

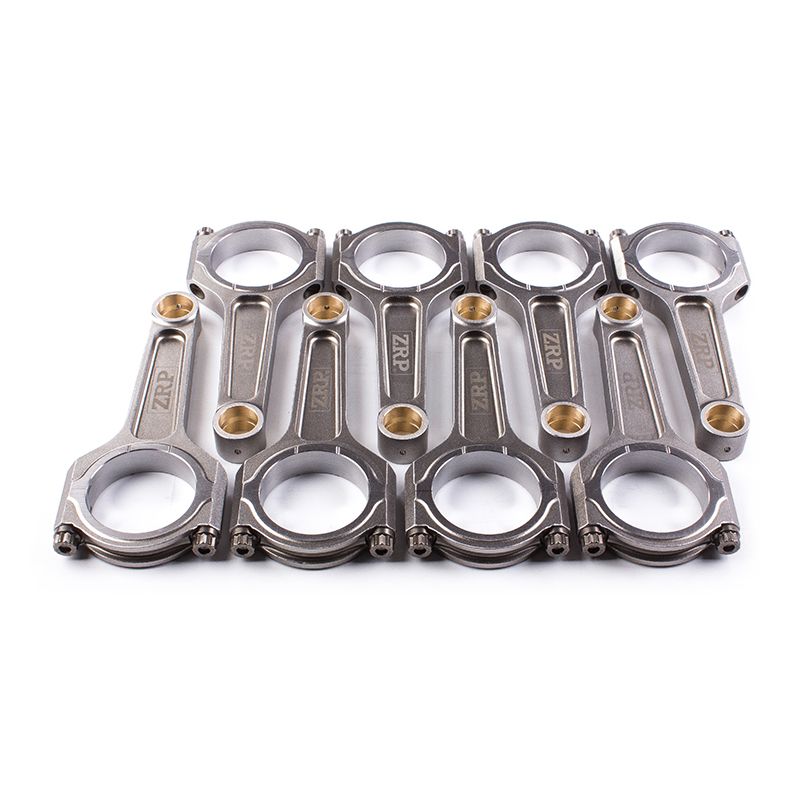

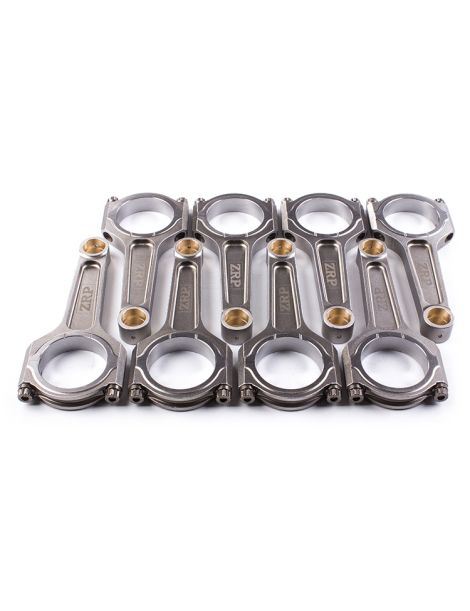

Forjadas y después mecanizadas en acero 4340 tratado térmicamente, estas bielas mantienen la geometría original del S65B40 y añaden un margen de resistencia que la pieza de serie no puede ofrecer. La forja orienta el grano del metal en la dirección de los esfuerzos, lo que eleva notablemente la resistencia a fatiga, el parámetro decisivo en un motor que acumula ciclos por encima de 8 000 rpm.

Granalladas, verificadas una a una e igualadas en peso a ±1 g entre las ocho bielas del juego, preservan el equilibrado de un V8 de régimen muy elevado. Cubren las disciplinas en las que se emplea el M3 E9x, del circuito y las tandas a la subida en cuesta, el time attack, el drift, el rally y el drag, y acompañan las preparaciones Stage 1, Stage 2 y Stage 3 hasta el motor de competición. La tornillería ARP incluida bloquea el conjunto a régimen alto.

Características técnicas de las bielas forjadas S65B40

ZRP: Pie de biela recto, no cónico.

Par de apriete y alargamiento

El tornillo de biela no es un cerrojo, es un resorte calibrado: su precarga debe mantenerse por encima de la fuerza de separación que soporta el sombrerete en cada subida del pistón, y ese margen es lo primero que desaparece cuando el apriete es escaso. En las ocho bielas del S65B40, un apriete insuficiente se traduce en fretting del plano de unión, martilleo progresivo del casquillo, luego holgura creciente y caída de la presión de aceite. El defecto contrario es igual de destructivo: más allá del intervalo prescrito el tornillo ARP 2000 o ARP L19 de 3/8" fluye, su sección se estrecha por estricción, el alojamiento del casquillo pierde su circularidad y la cabeza de biela se ovaliza, lo que desplaza el apoyo del casquillo y rompe la película de aceite. Los valores de la tabla siguiente son los del fabricante de la tornillería: se aplican sin redondeos y sin ajustes por sensación. La medición del alargamiento con comparador sigue siendo la referencia, porque califica directamente la deformación elástica obtenida, mientras que el par solo es una imagen aproximada; lubricante de montaje ARP obligatorio e instrucciones del kit prioritarias.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

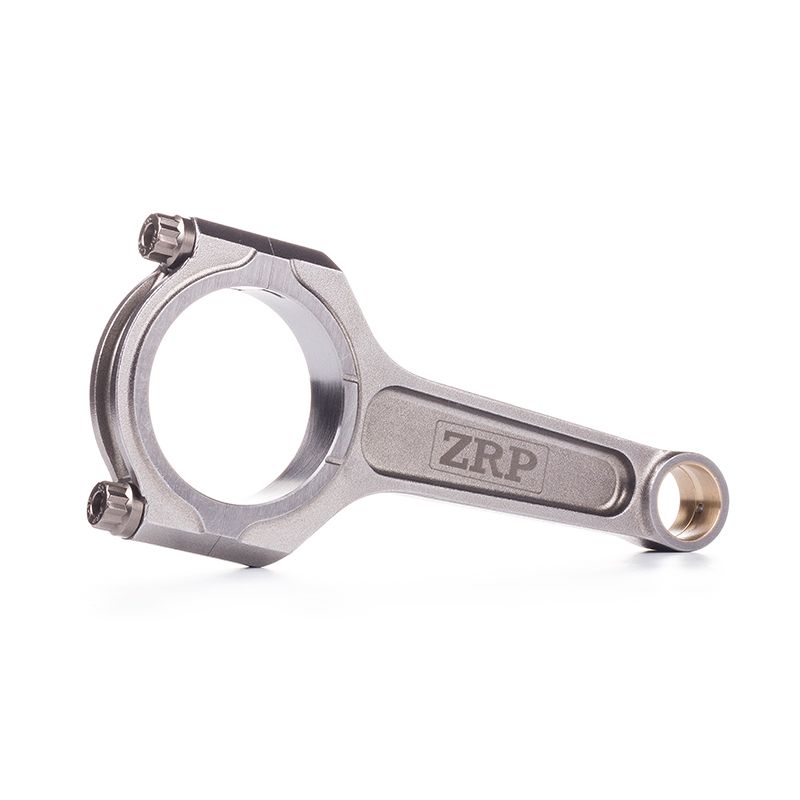

Perfil en I. Su sección central más fina reduce la masa en movimiento: menos inercia, menos carga sobre los cojinetes y una subida de vueltas más libre, algo decisivo en un atmosférico que vive por encima de 8 000 rpm. El material se concentra donde realmente trabaja, de modo que la rigidez sigue siendo más que suficiente para el uso en circuito y competición previsto. Es el único perfil ofrecido para este motor y también el más coherente con su carácter de régimen alto.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es la pieza más solicitada del conjunto: en cada vuelta absorbe la fuerza de inercia que tiende a separar la tapa del cuerpo de la biela. Para este kit se ofrecen dos calidades ARP; lo esencial es ajustar la calidad al uso real de la preparación y respetar después con rigor el par y el alargamiento de montaje.

ARP 2000: el estándar de altas prestaciones, con una resistencia a tracción cercana a 220 000 psi (unos 1 517 MPa). En 3/8" cubre preparaciones hasta 200 CV por cilindro y 8 500 rpm, es decir la gran mayoría de los S65B40 preparados, incluido el uso sostenido en circuito. Es la elección habitual en circuito y tandas, drift, rally, drag y subida en cuesta, apreciada por su robustez y polivalencia, sin exigencias particulares de almacenamiento.

ARP L19: reservada a los motores llevados al extremo, con una resistencia a tracción cercana a 260 000 psi (unos 1 793 MPa). En 3/8" permite hasta 250 CV por cilindro y 10 000 rpm, una reserva útil en un S65B40 con limitador subido o empleado en competición, donde los regímenes muy altos se mantienen mucho tiempo y la presión en cámara sigue siendo elevada. Contrapartida: la aleación es sensible a la corrosión y a la fragilización por hidrógeno, debe almacenarse y montarse engrasada, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, especialista griego en bielas forjadas de altas prestaciones dirigido por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y después se iguala en peso para proteger el equilibrado de un motor de régimen alto. Para el S65B40 la gama se limita al perfil en I, a elegir con tornillería ARP 2000 o ARP L19 según la potencia y el régimen buscados. Diseño, mecanizado y control se realizan en Grecia, y las bielas están probadas en rally, en drift y en circuito.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW S65B40

Estas bielas forjadas son compatibles con el motor BMW S65B40 de origen y sus preparaciones. Vehículos afectados:

Referencia OEM: 11 24 7 838 623 (juego de bielas).

¿Por qué es la solución más económica?

En un S65B40, una biela que cede a pleno régimen nunca rompe sola: marca el cigüeñal y a menudo también el bloque y la culata. Volver a la configuración de origen obliga entonces a sustituir bielas y pistones, con mano de obra especializada y una inmovilización larga, para recuperar exactamente los límites de partida.

Con un presupuesto comparable, a veces inferior, un juego de bielas forjadas en acero 4340 combinado con pistones forjados aporta un margen de resistencia muy superior, una resistencia a fatiga duradera a régimen alto y la libertad de hacer evolucionar la preparación sin volver a abrir los bajos del motor. Es el camino que siguen los preparadores europeos en los V8 M desde hace más de quince años.

A igual presupuesto: más fiabilidad, más régimen aprovechable, más longevidad.
