Gesmede drijfstangen BMW - 4.0L 32V - S65B40 voor gesmede zuigers

De motor BMW S65B40

De BMW S65B40 is de atmosferische 4,0-liter V8 die de M-divisie ontwikkelde voor de M3 E90/E92/E93. Afgeleid van de S85 V10 heeft hij een cilinderinhoud van 3 999 cm³, met een boring van 92 mm en een korte slag van 75,2 mm: een opzet die duidelijk op hoge toerentallen is gericht. Zonder drukvulling moet het vermogen uit de toeren komen, en deze V8 laat zien hoe dat werkt: 420 pk bij 8 300 tr/min, 400 Nm en een rode zone tot 8 400 tr/min. Blok in lichtmetaal, een vrijwel onafgebroken doortrekken en een metalig geluid: de S65B40 blijft een van de meest herkenbare motoren van BMW M.

Deze V8 werd van 2007 tot 2013 gebouwd en is ontworpen om hoog te draaien, wat hij standaard ook prima verdraagt. De grenzen worden zichtbaar zodra je buiten het fabrieksgebruik komt: verhoogde begrenzer, circuitsessies achter elkaar, aangepaste inlaat en uitlaat, een agressievere mapping of zelfs toegevoegde drukvulling. De standaard drijfstangen, precies op maat gemaakt voor gebruik op de weg, worden dan het bekende zwakke punt van de S65B40, en een breuk neemt doorgaans het hele onderblok mee. Een set gesmede drijfstangen in 4340-staal, gecombineerd met gesmede zuigers, neemt die onzekerheid weg.

De gesmede drijfstangen

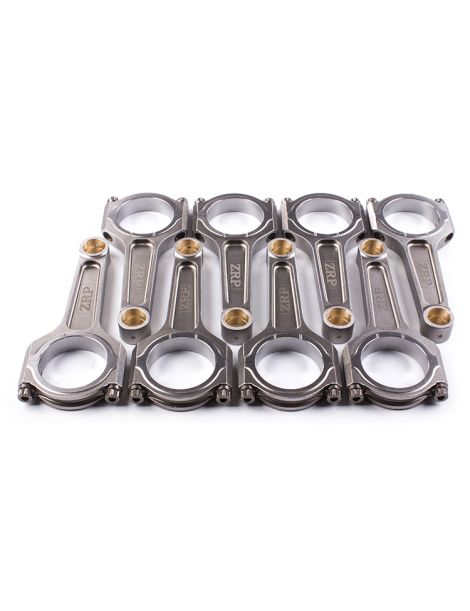

Deze drijfstangen zijn gesmeed en vervolgens gefreesd uit warmtebehandeld 4340-staal. Ze houden de oorspronkelijke geometrie van de S65B40 aan, maar met een reserve aan sterkte die het serieonderdeel niet kan bieden. Smeden richt de metaalstructuur mee met de krachtenloop, wat de vermoeiingssterkte sterk verhoogt: precies de bepalende factor op een motor die boven 8 000 tr/min cycli blijft opbouwen.

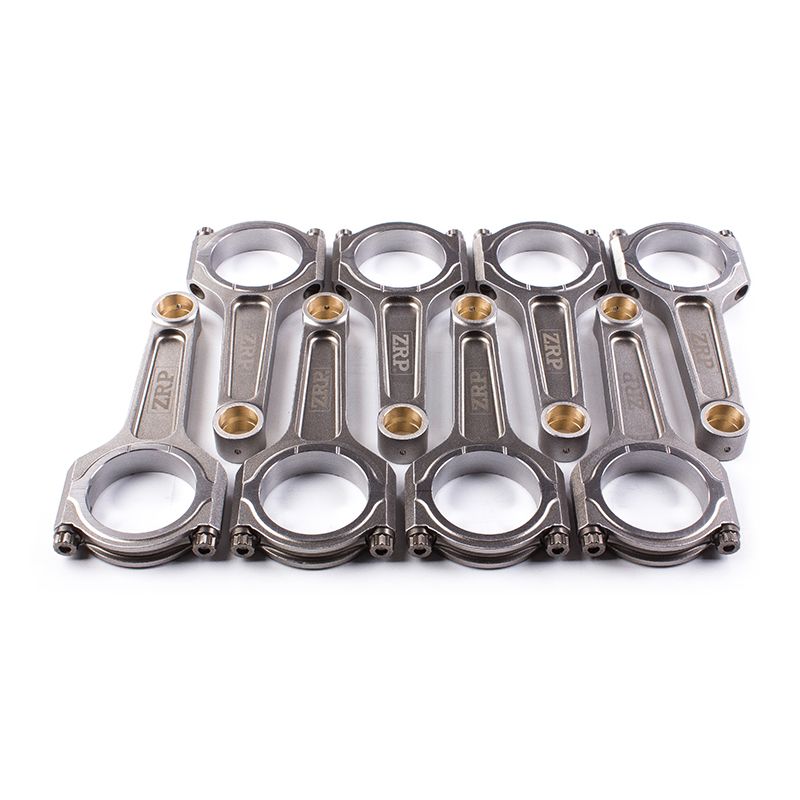

Gestraald, stuk voor stuk gecontroleerd en op ±1 g in gewicht gelijkgesteld over de acht drijfstangen van de set, behouden ze de balans van een zeer hoog draaiende V8. Ze dekken de disciplines waarin de M3 E9x wordt ingezet, van circuit en trackday tot heuvelklim, time attack, drift, rally en drag, en passen bij Stage 1-, Stage 2- en Stage 3-projecten tot en met volledige racemotoren. De meegeleverde ARP-bouten vergrendelen de constructie bij hoge toeren.

Technische specificaties van de gesmede drijfstangen S65B40

ZRP: Recht, niet-conisch drijfstangoog.

Aanhaalmoment en rek

Een drijfstangbout is geen slot maar een gekalibreerde veer: zijn voorspanning moet hoger blijven dan de losbrekende kracht die de kap bij elke opgaande zuigerbeweging ondergaat, en juist die marge verdwijnt als eerste bij te licht aandraaien. Op de acht drijfstangen van de S65B40 leidt te losse montage tot fretting op het deelvlak, geleidelijk uithameren van de lagerschaal, daarna groeiende speling en dalende oliedruk. Het omgekeerde gebrek is even vernietigend: voorbij het voorgeschreven bereik gaat de 3/8"-bout ARP 2000 of ARP L19 vloeien, de doorsnede vernauwt, de lagerzitting verliest zijn rondheid en het grote oog wordt ovaal, waardoor het draagvlak van de lagerschaal verschuift en de oliefilm scheurt. De waarden in de tabel hieronder zijn die van de fabrikant van de boutenset: ze gelden zonder afronding en zonder bijstellen op gevoel. Het meten van de rek met een meetklok blijft de referentie, want dat beoordeelt direct de bereikte elastische vervorming, waarvan het aanhaalmoment slechts een benadering is; ARP-montagesmering is verplicht en de handleiding van de set gaat voor.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

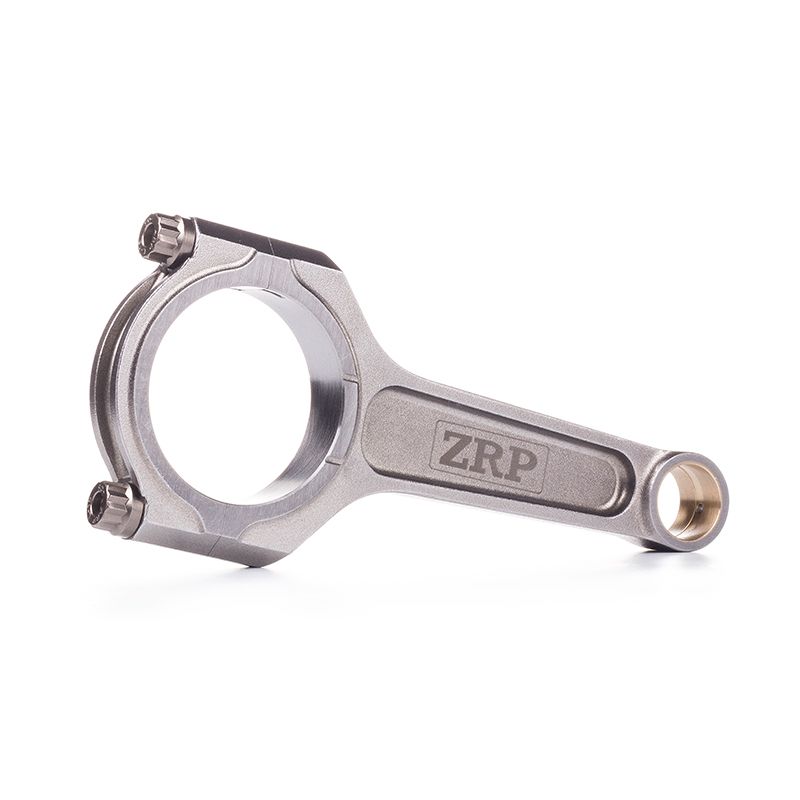

I-Beam-profiel. De slankere middendoorsnede verlaagt de bewegende massa: minder inertie, lagere belasting op de lagers en een vrijer oplopend toerental, wat beslissend is op een atmosferische motor die boven 8 000 tr/min leeft. Het materiaal zit daar waar het werkelijk werkt, zodat de stijfheid ruim voldoende blijft voor het beoogde circuit- en wedstrijdgebruik. Het is het enige profiel dat voor deze motor wordt aangeboden, en tegelijk het meest logische bij zijn hoogtoerige karakter.

Hoe kies je je drijfstangbouten?

De drijfstangbout is het zwaarst belaste onderdeel van de constructie: bij elke omwenteling vangt hij de traagheidskracht op die de kap van het drijfstanglichaam probeert te trekken. Voor deze set zijn twee ARP-kwaliteiten beschikbaar; wat telt is de kwaliteit afstemmen op het werkelijke gebruik en daarna het voorgeschreven aanhaalmoment en de rek nauwkeurig respecteren.

ARP 2000: de hoogwaardige standaard, met een treksterkte van ongeveer 220 000 psi (circa 1 517 MPa). In 3/8" dekt hij projecten tot 200 pk per cilinder en 8 500 tr/min, en daarmee de grote meerderheid van de getunede S65B40-motoren, inclusief langdurig circuitgebruik. Hij is de gebruikelijke keuze voor circuit en trackday, drift, rally, drag en heuvelklim, gewaardeerd om zijn sterkte en veelzijdigheid, zonder bijzondere eisen voor opslag.

ARP L19: bedoeld voor motoren die tot het uiterste worden gedreven, met een treksterkte van ongeveer 260 000 psi (circa 1 793 MPa). In 3/8" laat hij tot 250 pk per cilinder en 10 000 tr/min toe, een nuttige reserve op een S65B40 met verhoogde begrenzer of in wedstrijdgebruik, waar zeer hoge toerentallen lang worden aangehouden en de cilinderdruk hoog blijft. Keerzijde: de legering is gevoelig voor corrosie en waterstofverbrossing en moet geolied worden bewaard en gemonteerd, weg van vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP, Griekse fabrikant van gesmede hoogwaardige drijfstangen onder leiding van Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig gefreesd en daarna op gewicht gelijkgesteld om de balans van een hoogtoerige motor te bewaken. Voor de S65B40 blijft het aanbod beperkt tot het I-Beam-profiel, naar keuze met ARP 2000- of ARP L19-bouten, afhankelijk van het beoogde vermogen en toerental. Ontwerp, bewerking en controle gebeuren in Griekenland, en de drijfstangen zijn bewezen in rally, drift en op het circuit.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor BMW S65B40

Deze gesmede drijfstangen zijn compatibel met de standaard BMW S65B40-motor en zijn opbouwen. Betrokken voertuigen:

OEM-referentie: 11 24 7 838 623 (drijfstangenset).

Waarom is het de meest economische oplossing?

Op een S65B40 breekt een drijfstang bij vol toerental nooit alleen: hij beschadigt de krukas en vaak ook het blok en de cilinderkop. Terug naar de fabrieksconfiguratie betekent dan drijfstangen én zuigers vervangen, met gespecialiseerd arbeidsloon en een lange stilstand, om precies weer bij de oorspronkelijke grenzen uit te komen.

Voor een vergelijkbaar en soms lager budget levert een set gesmede drijfstangen in 4340-staal met gesmede zuigers een veel grotere sterktemarge, een duurzame vermoeiingssterkte bij hoge toeren en de vrijheid om de motor verder te ontwikkelen zonder het onderblok opnieuw te openen. Dat is de weg die Europese motorbouwers al meer dan vijftien jaar volgen op de M-V8's.

Bij gelijk budget: meer betrouwbaarheid, meer bruikbaar toerental, meer levensduur.
