Bielle forgiate BMW - 4.0L 32V - S65B40 per pistoni forgiati

Il motore BMW S65B40

Il BMW S65B40 è il V8 aspirato di 4,0 litri sviluppato dalla divisione M per la M3 E90/E92/E93. Derivato dal V10 S85, ha una cilindrata di 3 999 cm³ con alesaggio di 92 mm e corsa corta di 75,2 mm, una geometria orientata senza ambiguità agli alti regimi. Senza sovralimentazione la potenza va cercata nei giri, e questo V8 lo dimostra: 420 CV a 8 300 giri/min, 400 Nm e zona rossa portata a 8 400 giri/min. Monoblocco in lega leggera, allungo praticamente ininterrotto e sonorità metallica: il S65B40 resta uno dei motori più riconoscibili firmati BMW M.

Prodotto dal 2007 al 2013, questo V8 è nato per girare alto e di serie lo sopporta senza problemi. I limiti emergono appena si esce dall’uso previsto in fabbrica: limitatore rialzato, sessioni in pista una dopo l’altra, aspirazione e scarico rielaborati, mappatura più aggressiva o addirittura sovralimentazione aggiunta. Le bielle di serie, dimensionate sul necessario per l’uso stradale, diventano allora il punto debole riconosciuto del S65B40, e la loro rottura porta via con sé quasi sempre il basamento. Un set di bielle forgiate in acciaio 4340, abbinato a pistoni forgiati, elimina questa incertezza.

Le bielle forgiate

Forgiate e poi lavorate da acciaio 4340 trattato termicamente, queste bielle mantengono la geometria originale del S65B40 aggiungendo un margine di resistenza che il pezzo di serie non può offrire. La forgiatura orienta la struttura del metallo lungo la direzione degli sforzi, il che innalza notevolmente la resistenza a fatica, il parametro decisivo su un motore che accumula cicli oltre gli 8 000 giri/min.

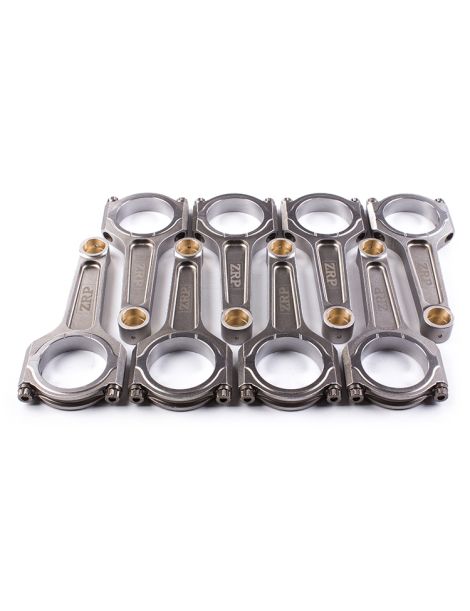

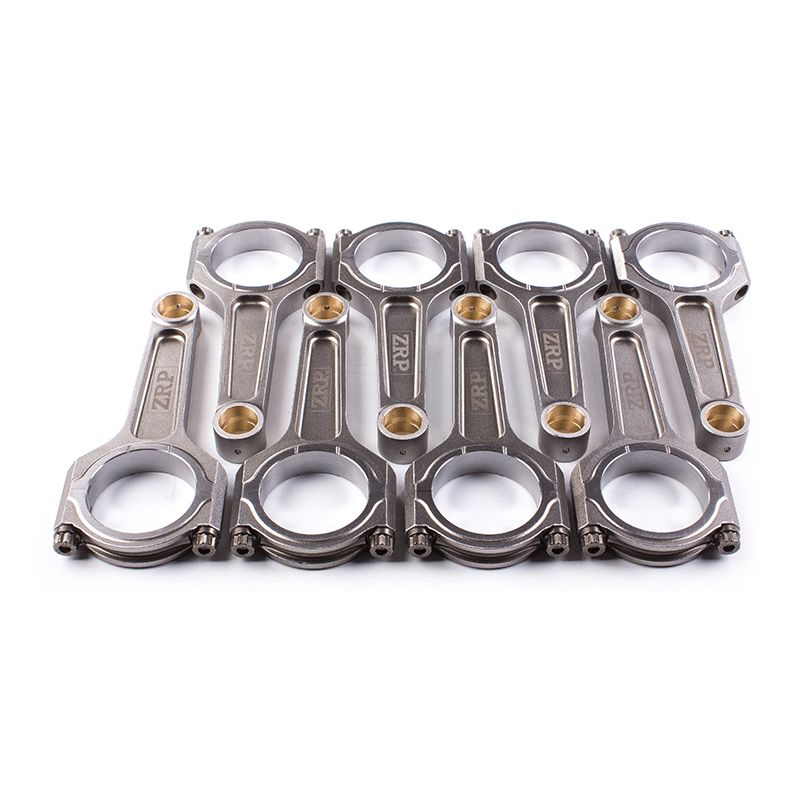

Pallinate, controllate una per una e pareggiate in peso a ±1 g sulle otto bielle del set, preservano l’equilibratura di un V8 dal regime molto elevato. Coprono le discipline in cui la M3 E9x viene impiegata, dalla pista e dai track day alla cronoscalata, al time attack, al drift, al rally e al drag, e accompagnano le preparazioni Stage 1, Stage 2 e Stage 3 fino al motore da competizione. La viteria ARP fornita blocca l’assieme agli alti regimi.

Caratteristiche tecniche delle bielle forgiate S65B40

ZRP: Piede di biella diritto, non conico.

Coppia di serraggio e allungamento

La vite di biella non è un blocco, è una molla calibrata: il suo precarico deve restare superiore alla forza di distacco che il cappello subisce a ogni risalita del pistone, ed è proprio questo margine a sparire per primo quando il serraggio è insufficiente. Sulle otto bielle dell’S65B40 un serraggio troppo debole si traduce in fretting sul piano di appoggio, martellamento progressivo della bronzina, poi gioco crescente e calo della pressione olio. Il difetto opposto è altrettanto distruttivo: oltre l’intervallo prescritto la vite ARP 2000 o ARP L19 da 3/8" scorre plasticamente, la sezione si restringe per strizione, la sede della bronzina perde circolarità e la testa di biella si ovalizza, spostando l’appoggio della bronzina e rompendo il film d’olio. I valori della tabella qui sotto sono quelli del costruttore della viteria: si applicano senza arrotondamenti e senza regolazioni a sensazione. La misura dell’allungamento con comparatore resta il riferimento, perché qualifica direttamente la deformazione elastica ottenuta, mentre la coppia ne è solo un’immagine approssimativa; lubrificante di montaggio ARP obbligatorio e istruzioni del kit prioritarie.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

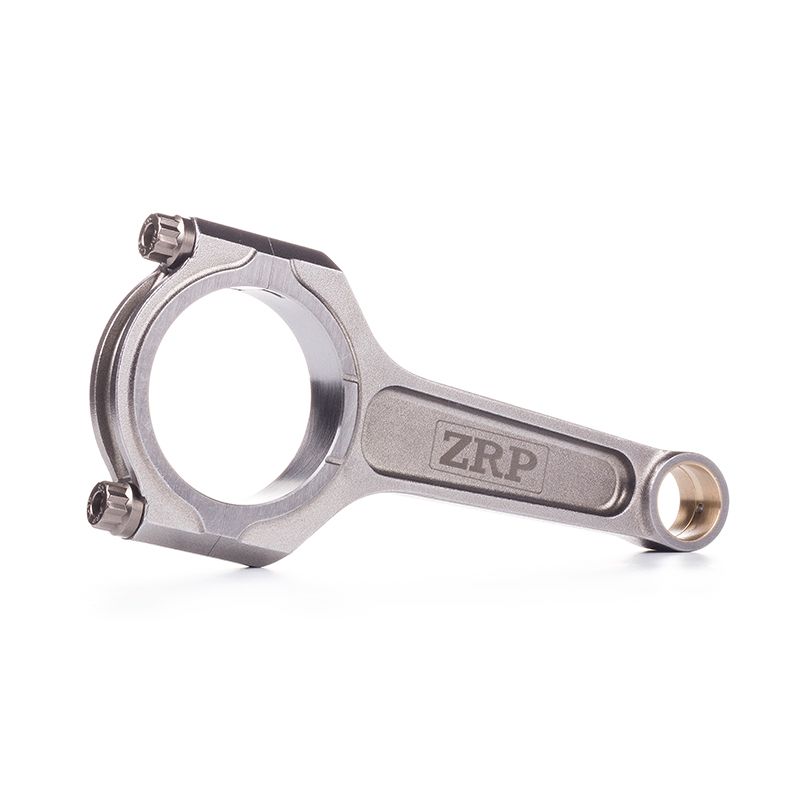

Profilo I-Beam. La sua sezione centrale più sottile riduce la massa in movimento: minore inerzia, carichi più contenuti sulle bronzine e una salita di giri più libera, aspetto decisivo su un aspirato che vive oltre gli 8 000 giri/min. Il materiale è concentrato dove lavora davvero, così la rigidità resta ampiamente sufficiente per l’uso in pista e in gara previsto. È il solo profilo proposto per questo motore, ed è anche il più coerente con la sua indole da alti regimi.

Come scegliere la viteria di biella?

La vite di biella è il componente più sollecitato dell’assieme: a ogni giro assorbe la forza d’inerzia che tende a staccare il cappello dal corpo della biella. Per questo kit sono proposte due qualità ARP; ciò che conta è abbinare la qualità all’uso reale della preparazione e poi rispettare scrupolosamente coppia e allungamento di montaggio.

ARP 2000: lo standard ad alte prestazioni, con resistenza alla trazione intorno a 220 000 psi (circa 1 517 MPa). In 3/8" copre preparazioni fino a 200 CV per cilindro e 8 500 giri/min, quindi la grande maggioranza dei S65B40 preparati, compreso l’uso continuativo in pista. È la scelta abituale per pista e track day, drift, rally, drag e cronoscalata, apprezzata per robustezza e versatilità, senza vincoli particolari di stoccaggio.

ARP L19: riservata ai motori spinti all’estremo, con resistenza alla trazione intorno a 260 000 psi (circa 1 793 MPa). In 3/8" consente fino a 250 CV per cilindro e 10 000 giri/min, una riserva utile su un S65B40 con limitatore rialzato o impiegato in gara, dove i regimi molto alti si mantengono a lungo e la pressione in camera resta elevata. Rovescio della medaglia: la lega è sensibile alla corrosione e all’infragilimento da idrogeno, va conservata e montata oliata, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, specialista greco di bielle forgiate ad alte prestazioni guidato da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione e poi pareggiata in peso per proteggere l’equilibratura di un motore ad alti regimi. Per il S65B40 la gamma si limita al profilo I-Beam, a scelta con viteria ARP 2000 o ARP L19 secondo la potenza e il regime cercati. Progettazione, lavorazione e controllo avvengono in Grecia, e le bielle sono collaudate nel rally, nel drift e in pista.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW S65B40

Queste bielle forgiate sono compatibili con il motore BMW S65B40 di serie e le sue preparazioni. Veicoli interessati:

Riferimento OEM: 11 24 7 838 623 (kit di bielle).

Perché è la soluzione più economica?

Su un S65B40 una biella che cede a pieni giri non si rompe mai da sola: segna l’albero motore e spesso anche monoblocco e testata. Tornare alla configurazione originale impone allora di sostituire bielle e pistoni, con manodopera specializzata e un lungo fermo, per ritrovare esattamente i limiti di partenza.

Con un budget analogo, a volte inferiore, un set di bielle forgiate in acciaio 4340 abbinato a pistoni forgiati porta un margine di resistenza molto superiore, una tenuta a fatica durevole agli alti regimi e la libertà di far evolvere la preparazione senza riaprire il basamento. È la strada seguita dai preparatori europei sui V8 M da più di quindici anni.

A parità di budget: più affidabilità, più regime utilizzabile, più longevità.
