Kit molle valvola rinforzate PSA XU5J XU9J2 XU9JA

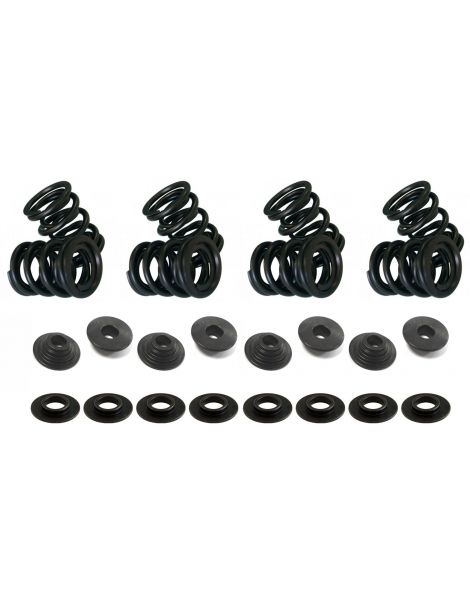

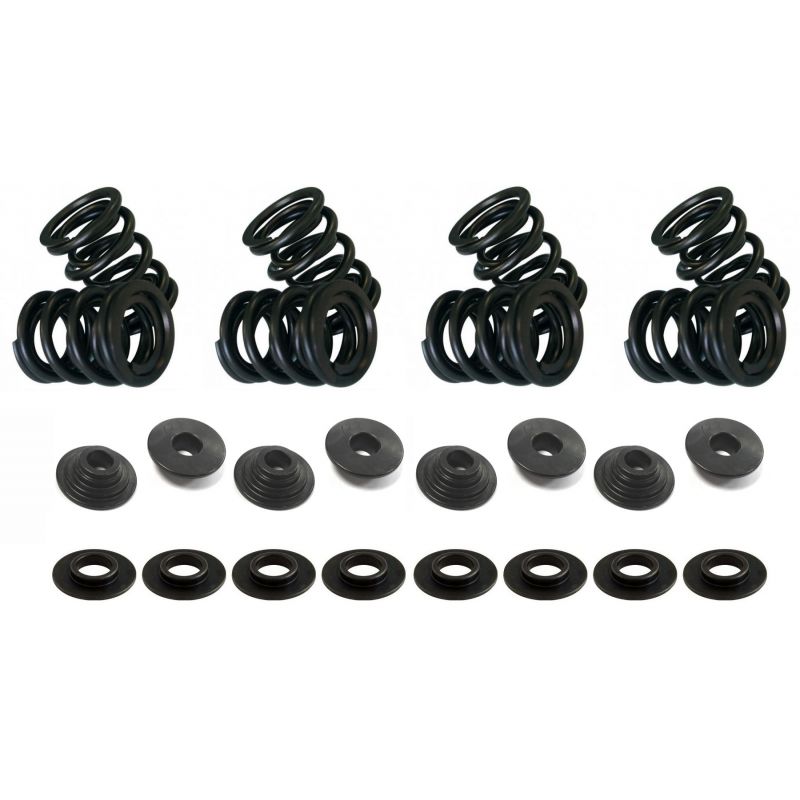

Kit di 8 molle valvola rinforzate per i quattro cilindri PSA 1.6 e 1.9 8V XU5J, XU9J2 e XU9JA.
- Marche: CATCAMS
- Motori: XU5J, XU9J2, XU9JA
- Molle: doppie
- Contenuto: molle e piattelli superiori e inferiori
I 1.6 e 1.9 8V XU5J, XU9J2 e XU9JA di Peugeot e Citroën
XU5J (180A), XU9J2 (D6A) e XU9JA (DKZ) sono quattro cilindri a otto valvole, da 1,6 litri il primo e da 1,9 litri gli altri due. Hanno spinto la Citroën Visa GTI e la ZX, oltre alle Peugeot 205 GTI e 405. Con due valvole per cilindro, montano 8 molle.
Il kit sostituisce le molle, i piattelli superiori e i piattelli inferiori; vengono riutilizzati soltanto i semiconi montati di serie.
Kit molle valvola rinforzate CATCAMS
La molla riporta la valvola sulla sua sede, poi la tiene appoggiata alla camma. Più il motore sale di giri, più inerzia accumulano valvola, piattelli e semiconi: un carico troppo basso li fa staccare, rimbalzare e a volte toccare il pistone.
Il kit CATCAMS abbina 8 molle doppie PAC-D99859, 8 piattelli superiori 99331 e 8 piattelli inferiori 99631, per 402 N alla sede a 34,0 mm e 1157 N con un'alzata di 14,0 mm, valori dichiarati dal costruttore.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D99859*8+99331*8+99631*8 | CATCAMS | Doppie | Est. 32,2 / 24,7 mm | 402 N a 34,0 mm | 1157 N a 14,0 mm | 8 molle doppie, 8 piattelli superiori, 8 piattelli inferiori |
Montaggio dei kit molle
| Componente | Origine PSA | Kit molle rinforzate |
|---|---|---|
| Molla | Specifico del kit: PAC-D99859 (CATCAMS) | |
| Piattello superiore | Specifico del kit: 99331 (CATCAMS) | |
| Piattello inferiore | Specifico del kit: 99631 (CATCAMS) | |
| Semiconi | Originali conservati |
Il kit comprende 8 molle doppie PAC-D99859, 8 piattelli superiori 99331 e 8 piattelli inferiori 99631. I semiconi originali vengono conservati.
L'altezza di montaggio si misura fra il piattello inferiore e quello superiore con la valvola chiusa; ogni carico dichiarato vale soltanto alla quota riportata accanto. Quando le sedi valvola vengono rettificate, lo scarto aumenta e il carico cala di tanti newton quanti ne indica la rigidità per ogni millimetro guadagnato. Misurate tutte le 8 valvole a lavorazione finita, quota per quota.
| CATCAMS | |
|---|---|
| Altezza di montaggio | 34,0 mm |
| Carico alla sede a questa altezza | 402 N |
Guida tecnica
Le marche proposte
| CATCAMS (Cat Cams N.V.), azienda belga, progetta alberi a camme da competizione venduti in tutto il mondo; la sua rettificatrice CNC taglia perfino camme inclinate. Le molle nascono insieme ai suoi alberi, alcuni dei quali hanno gareggiato nel BTCC e alla 24 Ore di Le Mans. |
Come scegliere
Una molla più rigida tiene la valvola incollata alla camma quando i giri salgono: apre la strada a un albero più aggressivo, a un regime massimo superiore o a un turbo, evitando lo sfarfallamento. Con 14,0 mm di alzata, CATCAMS dichiara 1157 N per questo kit. Il costruttore non fornisce un'alzata massima: quella dell'albero scelto deve quindi essere verificata con CATCAMS prima dell'ordine.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il kit offre un solo carico: 402 N alla sede a 34,0 mm. Per valutarlo, osservate il profilo dell'albero a camme, la fascia di giri desiderata e l'eventuale presenza di un turbo; cercare più del necessario non serve, perché l'eccesso stanca le camme e il resto della distribuzione senza alcun beneficio. Il carico delle molle originali non è reso noto da CATCAMS, perciò nessun guadagno percentuale può essere indicato. Un carico eccessivo accresce attrito e usura senza che la camma sia seguita meglio. |
| Molla singola o doppia | Questo kit si basa su molle doppie: ogni valvola riceve una molla esterna e una interna, riunite sotto il codice PAC-D99859 (PAC-E99859 e PAC-I99859), con i piattelli 99331 e 99631 forniti. Le due molle si montano insieme sulla valvola; nessuna molla singola fa parte del kit. |
Quando le molle rinforzate diventano necessarie
- Albero a camme dal tracciato più spinto dell'originale
- Regime massimo portato più in alto dal preparatore
- Turbo o compressore aggiunto al motore
- Testata rifatta per pista, drift o rally
- Molle stanche o sfarfallamento delle valvole vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Citroën Visa GTI | XU5J | 1985-1986 | |
| Peugeot 205 GTI | XU5J | 1984-1990 | |
| Peugeot 405 1.9 8V | XU9J2 | 1989-1992 | |
| Citroën ZX 1.9 8V | XU9JA | 1991-1997 |
Prodotti correlati
A testata aperta, rinnovate anche le valvole di aspirazione e di scarico e le guide valvola, così l'intero insieme sfrutta al meglio molle più rigide e una tenuta ritrovata.
-
