Valvole aspirazione rinforzate BMW N55B30 S55B30

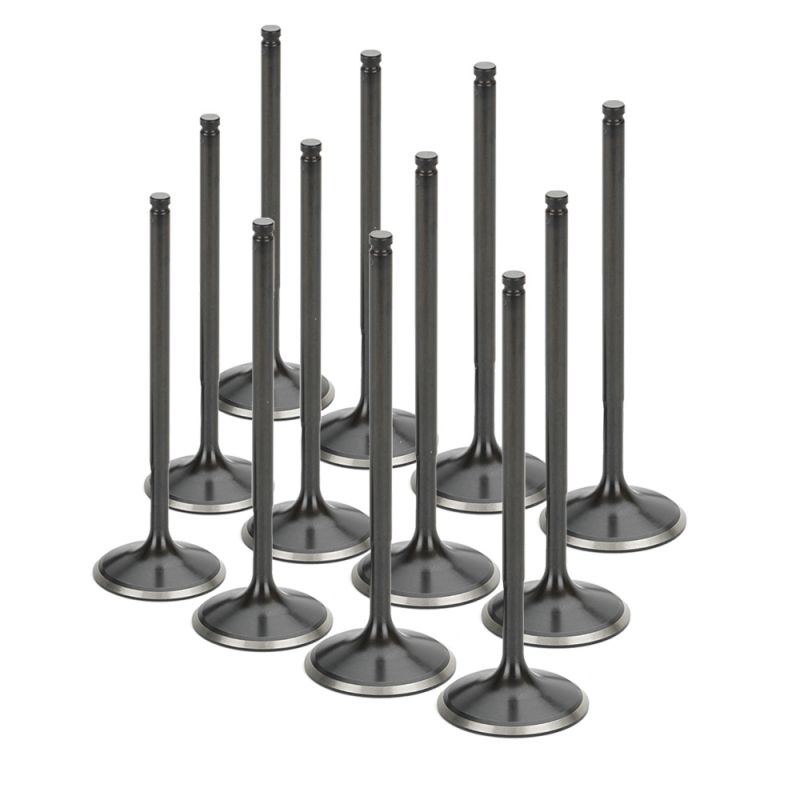

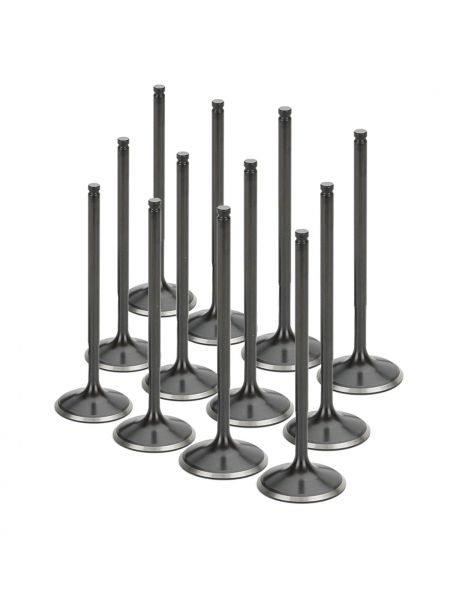

Kit di 12 valvole di aspirazione rinforzate per BMW N55B30 e S55B30.
- Marche: SUPERTECH, FERREA
- Motori: N55B30, S55B30
- Dimensioni: fungo 32,0 mm, stelo 5 mm
- Materiale: acciaio inox nitrurato nero, a 1 canalino (SUPERTECH); FERREA a 3 canalini
Motori BMW interessati
L'N55B30 sostituisce l'N54 dal 2010: sei cilindri in linea da 2.979 cm³ con un turbo twin-scroll, iniezione diretta, doppio VANOS e alzata variabile Valvetronic. Fino al 2019 equipaggia 135i, M135i, M235i, la prima M2, 335i, 435i, 535i e 640i. L'S55B30 è la sua versione M biturbo, prodotta dal 2014 al 2020 per M3 F80, M4 F82, M2 Competition e M2 CS.
L'N55 ha 12 valvole di aspirazione BMW 11 34 7 583 777: fungo da 32 mm, stelo da 5 mm, lunghezza di 104,9 mm. L'S55 monta il codice 11 34 7 847 034. Su entrambi i motori i semiconi di aspirazione sono gli 11 34 1 438 142 e i paraolio provengono dal kit 11 34 0 034 068. Una rimappatura che alza la pressione di sovralimentazione chiede di più a queste valvole.
Valvole di aspirazione rinforzate SUPERTECH e FERREA
Nel N55 come nel S55, ogni valvola di aspirazione sale e torna in appoggio moltissime volte al secondo quando il motore gira forte, aprendo il passaggio all'aria spinta dal turbo o dai turbo. Chiudendosi, il fungo batte con forza sulla propria sede; nel frattempo lo stelo scorre di continuo nella guida. La temperatura oscilla tra 400 e 550 °C, e in questa zona l'acciaio al cromo-silicio di serie cala già: 500 MPa a 500 °C, poi 250 MPa a 600 °C, appena sopra, ossia il 50 % di resistenza persa. Ogni aumento di alzata, rigidità delle molle, regime o pressione aggrava ulteriormente urti, attrito e riscaldamento.
SUPERTECH lavora la sua valvola in un inox da gara prossimo all'EV8, che conserva 650 MPa a 500 °C, il 30 % più dell'acciaio di serie, e 550 MPa a 600 °C, il 120 % in più; la nitrurazione nera rende lo stelo più duro e scorrevole, quindi meno usura contro la guida. La FERREA viene dalla serie Competition Plus, un inox con stelo cromato: resiste il 20 % meglio alle alte temperature e ai cicli ripetuti, e la sede che colpisce vive il 25 % più a lungo. Ogni marchio porta così la sua finitura, nitrurazione nera o stelo cromato, per questi due sei cilindri turbo.
Entrambi i codici seguono esattamente le misure di serie, con fungo da 32,0 mm e stelo da 5 mm, senza alcuna maggiorazione. Si montano quindi senza ripassare le sedi a un nuovo diametro: su una testata sana basta il consueto controllo delle sedi, come in ogni revisione.
Caratteristiche tecniche delle valvole di aspirazione
| Codice | Marca | Misura | Ø fungo OEM 32,0 mm | Ø stelo OEM 5 mm | Lunghezza OEM 104,9 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| BMIVN-1055S-12 | SUPERTECH | Originale | 32,0 mm | 5 mm | 104,9 mm | 1 | Inox nitrurato nero |
| F2429P*12 | FERREA | Originale | 32,0 mm | 5 mm | 104,9 mm | 3 | Inox, stelo cromato |
F2429P*12: valvola FERREA prevista solo per l'S55B30. BMIVN-1055S-12: da montare con i semiconi SUPERTECH KPR-5.0-7S.
Montaggio delle valvole
| Componente | Originale BMW | Rinforzati |
|---|---|---|
| Semiconi | 11 34 1 438 142 | KPR-5.0-7S (1 canalino) |
| Paraolio stelo valvola | Kit 11 34 0 034 068 | VSI-BM50-I-12 (aspirazione) |
| Guida valvola | GDE-BMW-N55-I-12 (S55B30) |
La SUPERTECH ha un solo canalino e si monta esclusivamente con i semiconi KPR-5.0-7S. La FERREA ha 3 canalini e riceve semiconi da 5 mm a 3 canalini.
Le sedi di aspirazione mantengono la loro misura: durante la revisione della testata bastano un controllo e un ripristino normali.
Il gioco valvole è recuperato idraulicamente sia sull'N55 sia sull'S55: nessuna regolazione dopo la sostituzione.
Guida tecnica
Le marche proposte
| SUPERTECH Performance progetta da oltre tre decenni, nel suo stabilimento californiano di San Jose, componenti di distribuzione da competizione. Ogni valvola, ideata per un motore, passa ultrasuoni, radiografia e misura laser prima che i preparatori la convalidino. | |
| FERREA Racing Components parte nel 1978 nella città di Fort Lauderdale, in Florida, spinta da due preparatori arrivati dall'Argentina, e tiene tutta la produzione in casa. Forgiate da barra in un unico pezzo e completate a CNC, le sue valvole servono le squadre NASCAR e dragster. |
Come scegliere
Ricavato verso l'estremità dello stelo, il canalino ospita i semiconi che fissano la valvola sotto il piattello. Entrambi in misura originale: si sceglie per canalini e motore.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Canalini | 3 canalini (FERREA) Disegno vicino all'originale, con lo stelo libero di girare. Per un motore che mantiene molle e regime di fabbrica; semiconi da 5 mm a 3 canalini, preferibilmente nuovi. Rovescio: quando il motore prende giri, è il canalino basso, la parte più sottile, a subire gli urti. |
1 canalino (SUPERTECH) I semiconi KPR-5.0-7S, gli unici ammessi e da montare preferibilmente nuovi, avvolgono lo stelo: il canalino non è quasi più caricato e la superficie di contatto più ampia limita l'attrito. La valvola accetta allora molle irrigidite, grandi alzate, alti regimi e pressione del turbo spinta; è l'opzione SUPERTECH per le grandi potenze. |
| Motore | N55B30 e S55B30 La SUPERTECH si monta su entrambi i motori, dal N55 monoturbo di 335i, 535i o M135i fino al S55 biturbo di M3 e M4, sempre con gli stessi semiconi KPR-5.0-7S, senza altri adattamenti. |
Solo S55B30 La FERREA è prevista unicamente per il S55B30, il motore di M3 F80, M4 F82, M2 Competition e M2 CS; non è destinata al N55 degli altri modelli. |
Quando le valvole rinforzate diventano necessarie
- Profili delle camme più alti o molle valvola rinforzate montate
- Taglio dell'iniezione spostato più in alto
- Pressione del turbo aumentata o turbo più grande
- Testata ricostruita per giornate in pista, drift o rally
- Valvole di serie segnate dall'uso o già ritoccate
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| 135i (E82 / E88) | N55B30 | 306-326 CV | 2010-2013 |
| M135i (F20 / F21) | N55B30 | 320-326 CV | 2012-2016 |
| M235i (F22 / F87) | N55B30 | 326 CV | 2013-2016 |
| M2 (F87) | N55B30 | 370 CV | 2015-2018 |
| 335i (E90 / E92) | N55B30 | 306-326 CV | 2010-2011 |
| 335i (F30) | N55B30 | 306-340 CV | 2011-2015 |
| 435i (F32 / F82) | N55B30 | 306-340 CV | 2013-2016 |
| 535i (F10) | N55B30 | 306-326 CV | 2010-2016 |
| 640i (F06 / F13) | N55B30 | 320 CV | 2011-2017 |
| M2 Competition (F87) | S55B30 | 411 CV | 2018-2021 |
| M2 CS (F87) | S55B30 | 450 CV | 2019-2021 |
| M3 (F80) | S55B30 | 431 CV | 2014-2018 |
| M3 Competition (F80) | S55B30 | 450 CV | 2016-2018 |
| M4 (F82) | S55B30 | 431 CV | 2014-2020 |
| M4 Competition (F82) | S55B30 | 450 CV | 2016-2020 |
| M4 GTS (F82) | S55B30 | 500 CV | 2016-2017 |
Codice OEM (valvola di aspirazione): 11 34 7 583 777 (N55B30) ; 11 34 7 847 034 (S55B30)
