Bielas forjadas BMW - 3.0L 24V Biturbo - N54B30 para pistones forjados

El motor BMW N54B30

El BMW N54B30 (conocido habitualmente como «N54») es un seis cilindros en línea 3.0L biturbo de inyección directa, presentado en el Salón de Ginebra de 2006. Primer motor de gasolina turboalimentado fabricado en gran serie por BMW desde el M106 (1986), cubica 2.979 cm³ (diámetro 84 mm × carrera 89,6 mm) y combina un bloque de aluminio open-deck, un cigüeñal forjado, una culata DOHC con doble VANOS e inyección directa de alta presión (High Precision Injection con inyectores piezoeléctricos). Sus dos turbocompresores reducen el tiempo de respuesta; relación de compresión 10,2:1, corte a 7.000 rpm. Se fabricó de 2006 a 2016.

Lanzado en el BMW 335i (Serie 3 E90/E91/E92/E93), el N54 también equipa los 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i y Z4 sDrive35i/35is, con una potencia de unos 306 a 340 CV según la versión y un par cercano a 400 N·m. Reconocido por la solidez de su tren alternativo, el N54B30 es una de las bases de preparación más apreciadas: para fiabilizar las altas potencias, se sustituyen las bielas de origen por bielas forjadas reforzadas de acero 4340, combinadas con pistones forjados.

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, las bielas forjadas reforzadas fiabilizan el tren alternativo en cuanto aumenta la potencia. Resultan indispensables al pasar a pistones forjados, subir el régimen, aumentar la presión de sobrealimentación o ganar cilindrada, todos los casos en que la biela de origen alcanza sus límites.

Diseñadas para soportar las fuertes solicitaciones de los motores preparados (tanto turbo como compresor), estas bielas forjadas cubren todas las disciplinas (rally, drift, drag, circuito y rodada, subida de montaña, time attack) y acompañan las preparaciones Stage 2, Stage 3 y Stage 4+, hasta el bloque de competición.

Características técnicas de las bielas forjadas N54B30

Par de apriete y alargamiento

Los fabricantes recomiendan el método por alargamiento (galga de alargamiento) como referencia: las instrucciones suministradas con el kit siempre prevalecen. Los pares indicados corresponden a un montaje con lubricante ARP.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil en I. Con su sección central más fina, la biela en I es más ligera: menos inercia, por lo que las subidas de régimen son más libres. Es el perfil preferido en los motores turbo modernos como el N54, en rally y en preparaciones de alto régimen (drift, time attack). Su variante I-HD (Heavy Duty) es una versión reforzada, de geometría más gruesa, diseñada para soportar cargas más elevadas.
	Perfil I-3P (I de 3 cajeados, Boostline). Este perfil patentado conserva la ligereza de una biela en I añadiendo refuerzos triangulados en la cabeza de biela: mejor estabilidad bajo carga de tracción y una resistencia a la flexión aproximadamente un 60 % superior a la de una biela en H. Una ventaja en motores muy sobrealimentados y preparaciones de muy alta presión de cilindro.
	Perfil en H. Reconocible por su sección en forma de «H» (dos flancos planos unidos por un alma central), este perfil ofrece una gran rigidez y una excelente resistencia tanto a la flexión como a la compresión. Algo más pesado que una biela en I, apuesta por la solidez antes que por la ligereza: es la opción preferente para motores de alto par, grandes cilindradas y drag racing, donde la presión de cilindro y los esfuerzos soportados por la biela alcanzan valores extremos. En un N54 muy preparado orientado a par y fiabilidad, la biela en H es un valor seguro, especialmente apreciada por su resistencia duradera bajo fuerte carga.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es una de las piezas más solicitadas del motor. Lo esencial es ajustar el grado ARP al uso real de la preparación y luego respetar escrupulosamente el par y el alargamiento de montaje.

	ARP2000 (resistencia a la tracción ~220 000 psi, es decir ~1 517 MPa) es el estándar de altas prestaciones. Apto para preparaciones de hasta unos 700 CV y regímenes máximos del orden de 7 500 rpm, es el grado más común en circuito, drift, rally o rodada, con una excelente relación resistencia/fiabilidad/precio y sin limitaciones particulares de almacenamiento.
	L19 (resistencia a la tracción ~260 000 psi, es decir ~1 793 MPa) está orientado a usos extremos: preparaciones de más de 800 CV, regímenes superiores a 8 500 rpm, aceleración y dragster. Atención: sensible a la corrosión y a la fragilización por hidrógeno, debe almacenarse y montarse obligatoriamente aceitado, al abrigo de la humedad.
	CA625+ (Custom Age 625+, resistencia a la tracción de 260 000 a 280 000 psi, es decir ~1 793 a 1 931 MPa) es la aleación premium de ARP. De muy alta resistencia, está orientada a las preparaciones más extremas (más de 800 CV y muy alto régimen, como el L19), ofreciendo a la vez una mejor resistencia a la corrosión atmosférica y a la oxidación que el ARP2000, y permaneciendo insensible a la fragilización por hidrógeno (sin las limitaciones de almacenamiento del L19). Ideal para las aplicaciones de biela y de culata más exigentes.

Medición del alargamiento de los tornillos

Descubre la galga de alargamiento ARP para tornillos de biela

Las marcas disponibles

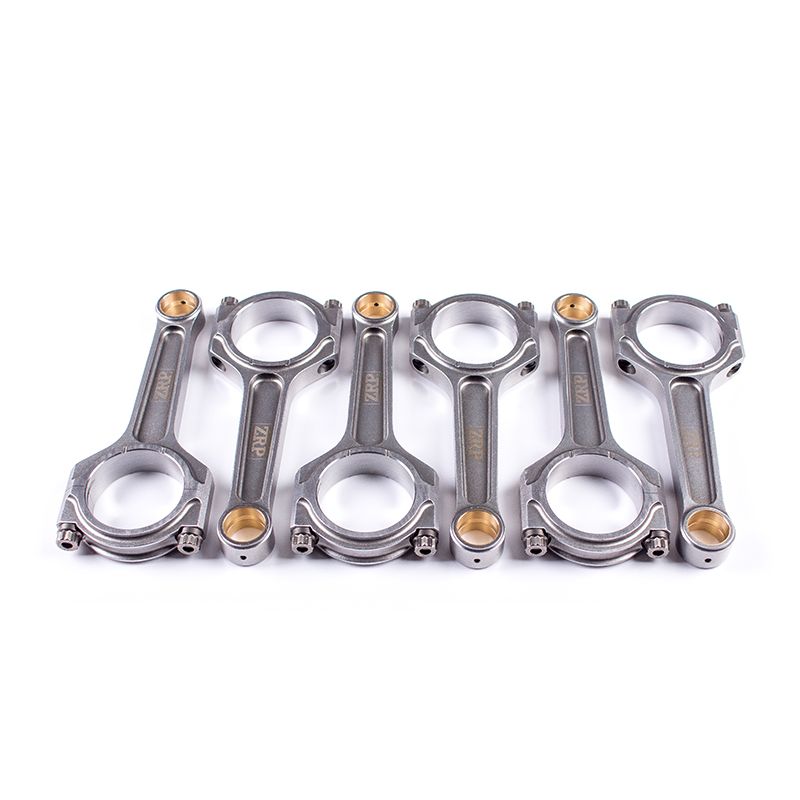

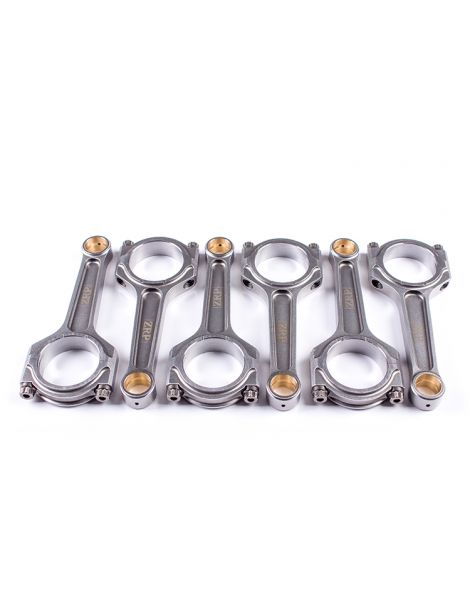

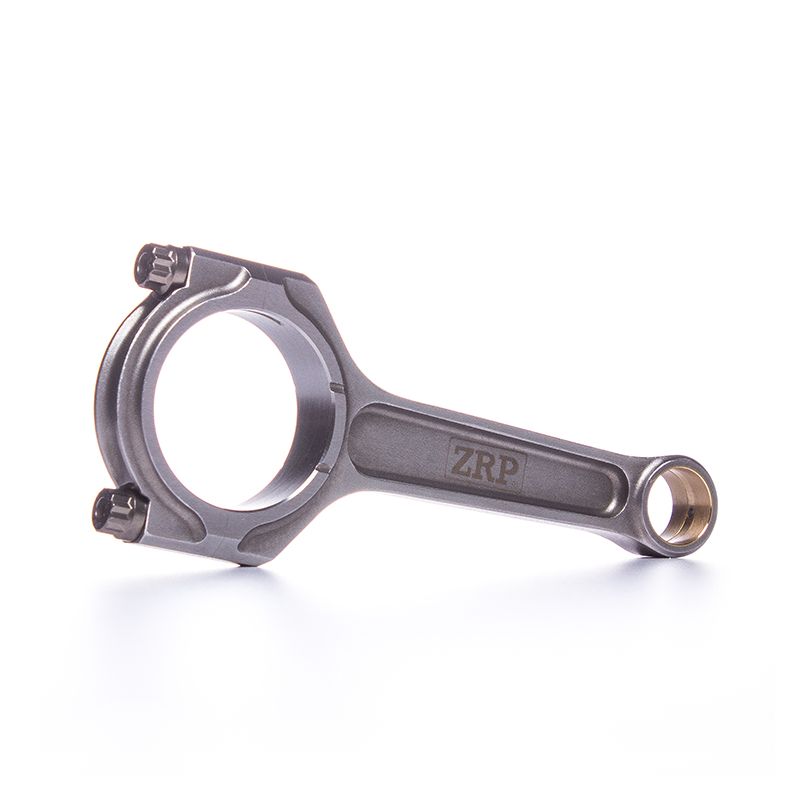

	ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Disponibles en perfil en I o en H con tornillería ARP2000, L19 o Custom Age 625+, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

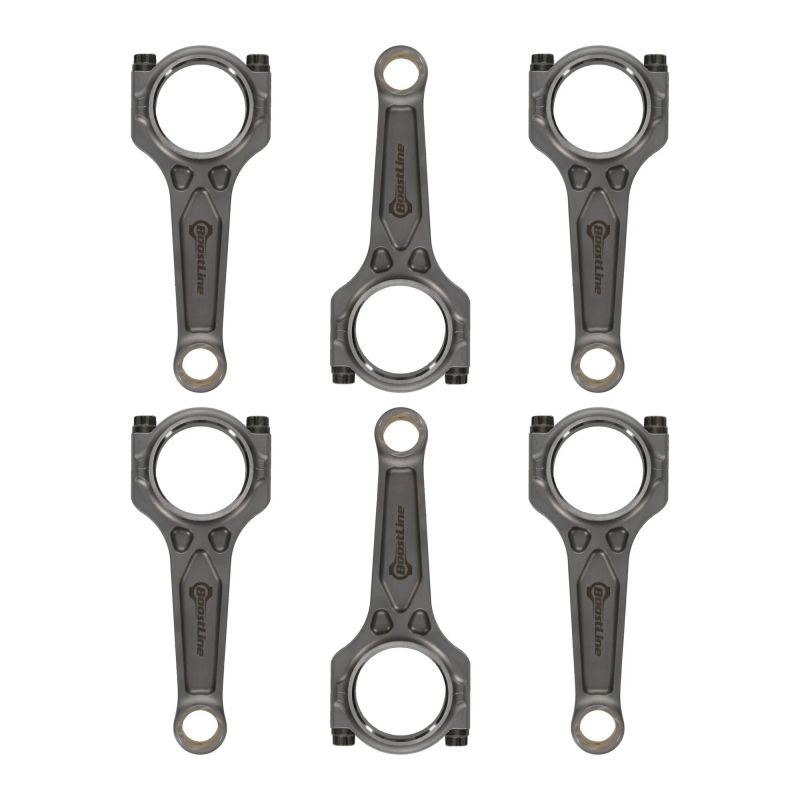

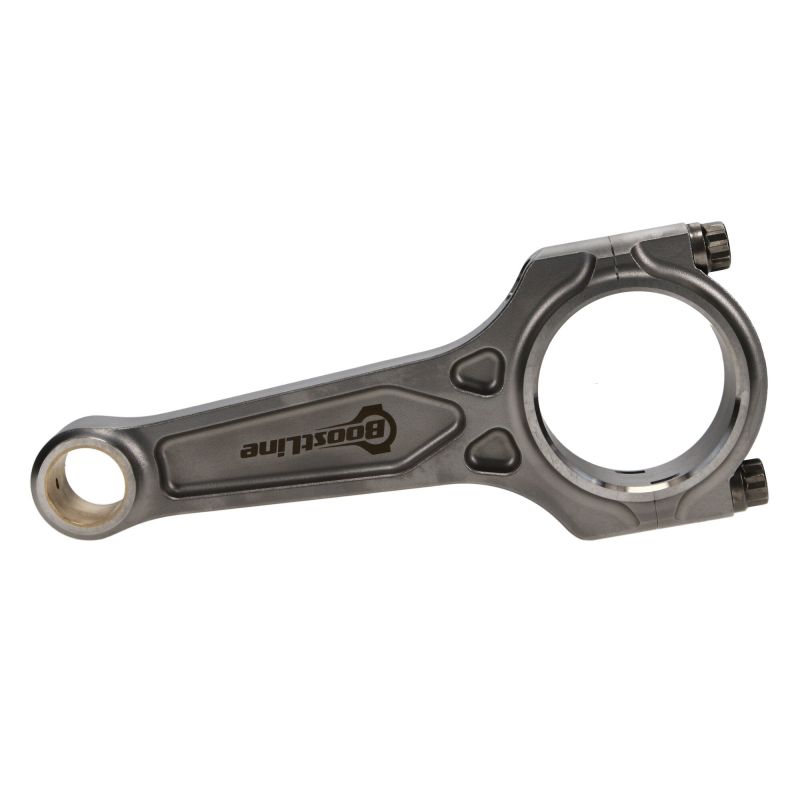

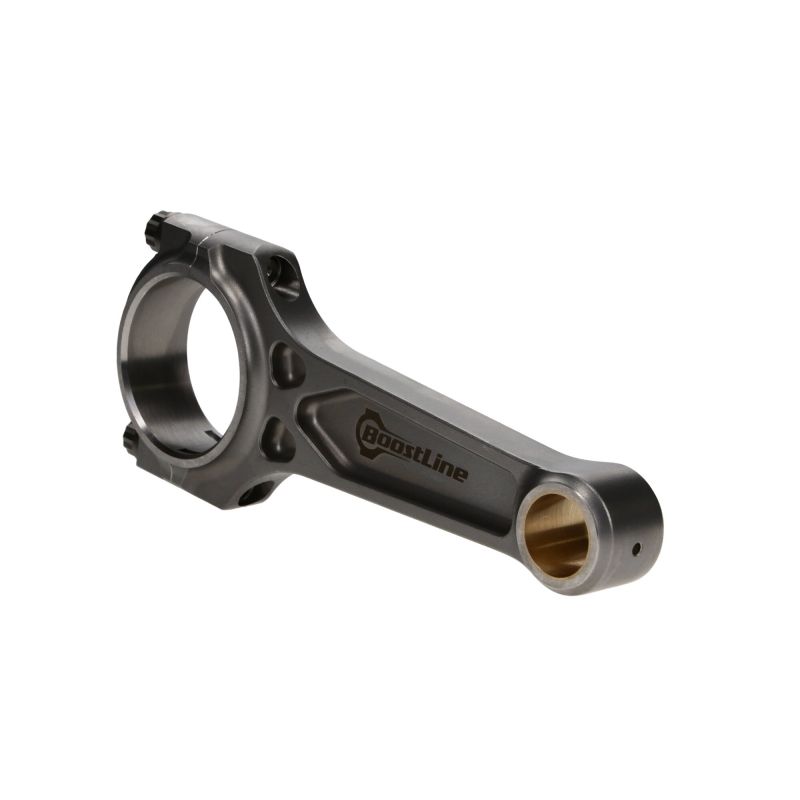

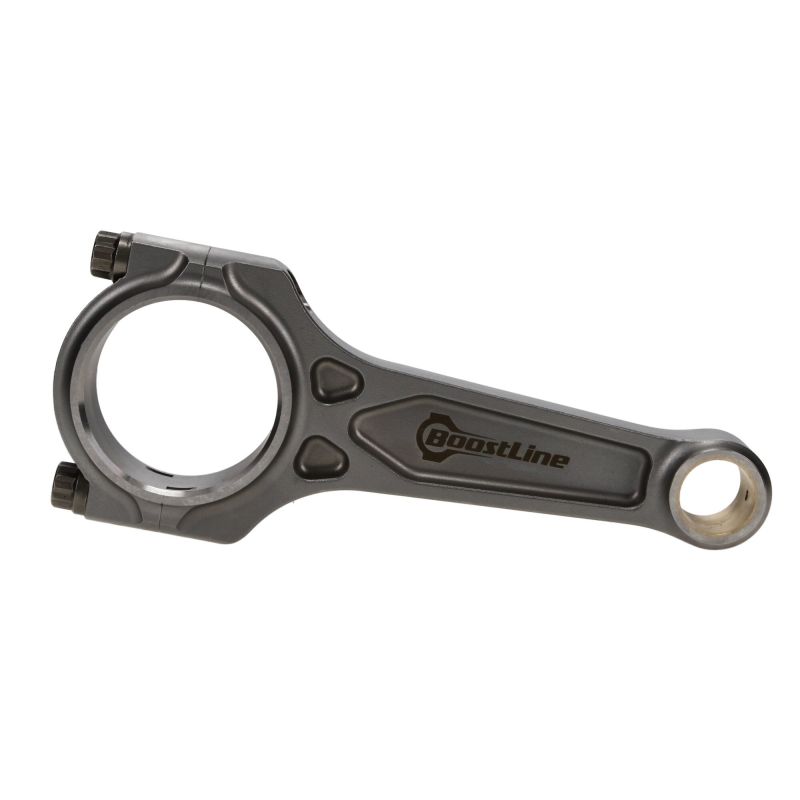

	BOOSTLINE (grupo Wiseco), gama de bielas forjadas del grupo estadounidense Wiseco, referencia desde 1941. Su diseño patentado de 3 cajeados combina la rigidez de una biela en I con la robustez de una biela en H. Forjadas en acero 4340 y mecanizadas en EE. UU., se entregan con tornillería ARP2000 (Custom Age 625+ opcional) y están concebidas para motores sobrealimentados.

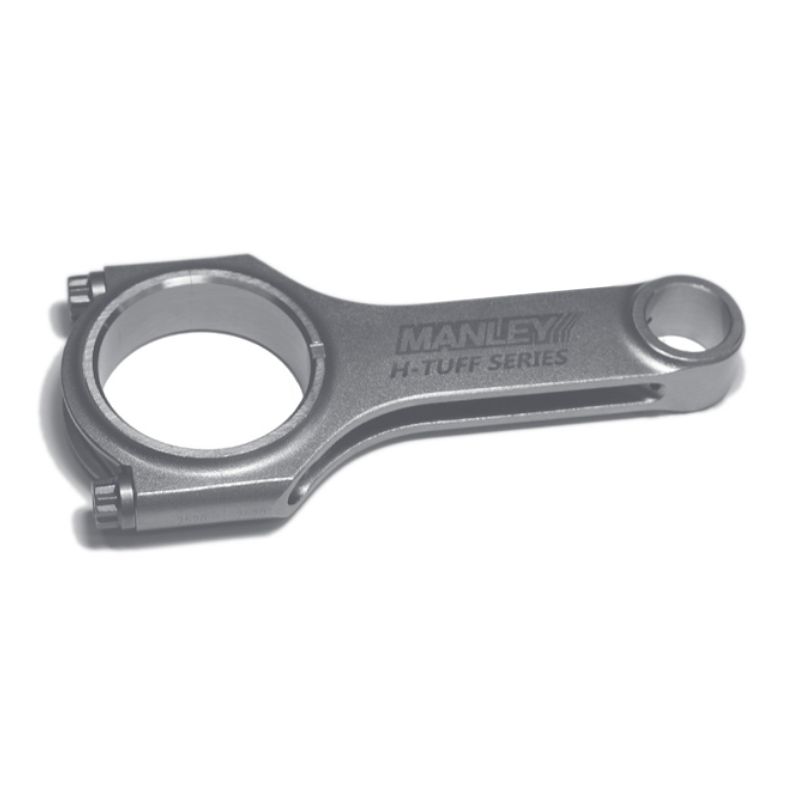

	MANLEY, fabricante estadounidense de bielas forjadas desde 1966. Mecanizadas en acero 4340 de calidad aeronáutica desgasificado al vacío, granalladas y controladas una a una, sus bielas «Turbo Tuff» existen en perfil en H e I, con tornillería ARP2000 o Custom Age 625+. Un gran nombre de la preparación de motores, de la calle a la competición.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW N54B30

Estas bielas forjadas son compatibles con todos los vehículos equipados con el motor BMW N54B30 (3.0L 24V biturbo):

Referencia OEM: 11 24 7 586 491 (juego de 6 bielas).

¿Por qué es la solución más económica?

Cuando un tren alternativo de origen se rompe (biela rota, doblada o marcada), volver a la configuración de fábrica obliga a sustituir las bielas y los pistones, a menudo dañados al mismo tiempo. La factura sube rápido, para una simple puesta a punto de serie.

Por un presupuesto equivalente, o incluso inferior, montar bielas forjadas de acero 4340 combinadas con pistones forjados aporta una fiabilidad y un margen de seguridad claramente superiores, además de un potencial real de aumento de potencia. Es la solución elegida por los preparadores europeos desde hace más de 15 años.

A igualdad de presupuesto: más fiabilidad, más potencial, más longevidad.
