Gesmede drijfstangen BMW - 3.0L 24V Biturbo - N54B30 voor gesmede zuigers

De motor BMW N54B30

De BMW N54B30 (gewoonlijk „N54” genoemd) is een 3.0L biturbo zes-in-lijn met directe inspuiting, onthuld op het autosalon van Genève in 2006. Als BMW’s eerste in grote serie geproduceerde turbobenzinemotor sinds de M106 (1986) heeft hij een cilinderinhoud van 2.979 cm³ (boring 84 mm × slag 89,6 mm) en combineert hij een open-deck aluminium blok, een gesmede krukas, een DOHC-cilinderkop met dubbele VANOS en directe hogedrukinspuiting (High Precision Injection met piëzo-injectoren). Zijn twee turbo’s verkorten de responstijd; compressieverhouding 10,2:1, begrenzer bij 7.000 tpm. Hij werd gebouwd van 2006 tot 2016.

Geïntroduceerd op de BMW 335i (3-serie E90/E91/E92/E93), zit de N54 ook in de 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i en Z4 sDrive35i/35is, met ongeveer 306 tot 340 pk afhankelijk van de versie en een koppel rond 400 N·m. Geroemd om de stevigheid van zijn onderblok, is de N54B30 een van de populairste tuningbases: om hoge vermogens betrouwbaar te maken, vervangt men de originele drijfstangen door versterkte gesmede drijfstangen uit 4340-staal, gecombineerd met gesmede zuigers.

De gesmede drijfstangen

Vervaardigd uit hoogwaardig 4340-staal maken de versterkte gesmede drijfstangen het onderblok betrouwbaar zodra het vermogen stijgt. Ze worden onmisbaar bij de overstap naar gesmede zuigers, een hoger toerental, een hogere laaddruk of meer cilinderinhoud, allemaal gevallen waarin de originele drijfstang zijn grenzen bereikt.

Ontworpen om de hoge belastingen van getunede motoren (turbo en compressor) te weerstaan, dekken deze gesmede drijfstangen alle disciplines (rally, drift, drag, circuit en trackday, bergrace, time attack) en begeleiden ze Stage 2-, Stage 3- en Stage 4+-opbouwen, tot aan de competitiemotor.

Technische specificaties van de gesmede drijfstangen N54B30

Aanhaalmoment en rek

De fabrikanten bevelen de rekmethode (rekmeter) als referentie aan: de met de kit meegeleverde handleiding heeft altijd voorrang. De vermelde aanhaalmomenten gelden voor montage met ARP-smeermiddel.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

	I-profiel. Met zijn dunnere centrale doorsnede is de I-drijfstang lichter: minder traagheid, dus vrijer optrekken in toeren. Het is het voorkeursprofiel op moderne turbomotoren zoals de N54, in de rally en bij toerengerichte opbouwen (drift, time attack). Zijn variant I-HD (Heavy Duty) is een versterkte uitvoering met dikkere geometrie, ontworpen voor hogere belastingen.
	I-3P-profiel (I met 3 holtes, Boostline). Dit gepatenteerde profiel behoudt de lichtheid van een I-drijfstang en voegt getrianguleerde versterkingen toe op het grote drijfstangoog: betere stabiliteit onder trekbelasting en een ongeveer 60% hogere buigsterkte dan een H-drijfstang. Een troef op zwaar geblazen motoren en opbouwen met zeer hoge cilinderdruk.
	H-profiel. Herkenbaar aan zijn „H”-vormige doorsnede (twee platte flanken verbonden door een centrale kern), biedt dit profiel een grote stijfheid en een uitstekende weerstand tegen zowel buiging als compressie. Iets zwaarder dan een I-drijfstang, zet het in op stevigheid in plaats van lichtheid: het is de voorkeurskeuze voor koppelsterke motoren, grote cilinderinhouden en drag racing, waar cilinderdruk en de door de drijfstang opgenomen krachten extreme waarden bereiken. Op een zwaar opgebouwde, op koppel en betrouwbaarheid gerichte N54 is de H-drijfstang een veilige keuze, bijzonder gewaardeerd om de duurzaamheid onder hoge belasting.

Hoe kies je je drijfstangbouten?

De drijfstangbout behoort tot de zwaarst belaste onderdelen van de motor. Het belangrijkste is de ARP-graad af te stemmen op het werkelijke gebruik van de opbouw en vervolgens het montagekoppel en de rek strikt te respecteren.

	ARP2000 (treksterkte ~220.000 psi, oftewel ~1.517 MPa) is de hoogwaardige standaard. Geschikt voor opbouwen tot ongeveer 700 pk en maximale toerentallen rond 7.500 tpm, is het de meest gebruikte graad op circuit, in drift, rally of trackday, met een uitstekende verhouding sterkte/betrouwbaarheid/prijs en zonder bijzondere opslagvereisten.
	L19 (treksterkte ~260.000 psi, oftewel ~1.793 MPa) richt zich op extreem gebruik: opbouwen boven 800 pk, toerentallen boven 8.500 tpm, acceleratie en dragster. Let op: gevoelig voor corrosie en waterstofbrosheid, moet hij verplicht geolied worden opgeslagen en gemonteerd, beschermd tegen vocht.
	CA625+ (Custom Age 625+, treksterkte 260.000 tot 280.000 psi, oftewel ~1.793 tot 1.931 MPa) is de premiumlegering van ARP. Met zeer hoge sterkte richt hij zich op de meest extreme opbouwen (boven 800 pk en zeer hoog toerental, zoals de L19), terwijl hij een betere weerstand biedt tegen atmosferische corrosie en oxidatie dan de ARP2000, en ongevoelig blijft voor waterstofbrosheid (zonder de opslagvereisten van de L19). Ideaal voor de veeleisendste drijfstang- en cilinderkopbouttoepassingen.

Meting van de boutrek

Ontdek de ARP-rekmeter voor drijfstangbouten

De aangeboden merken

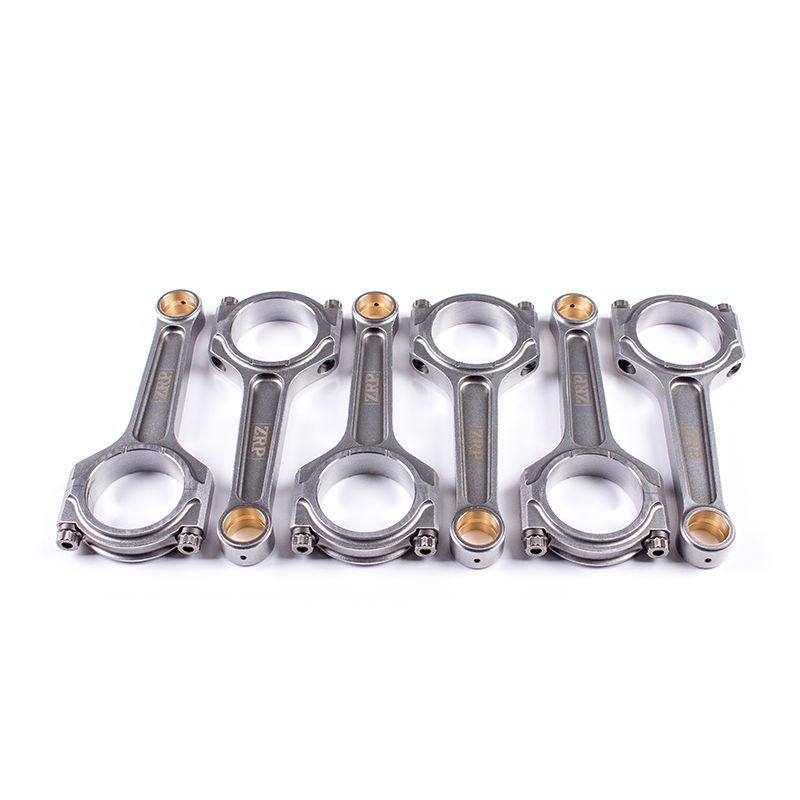

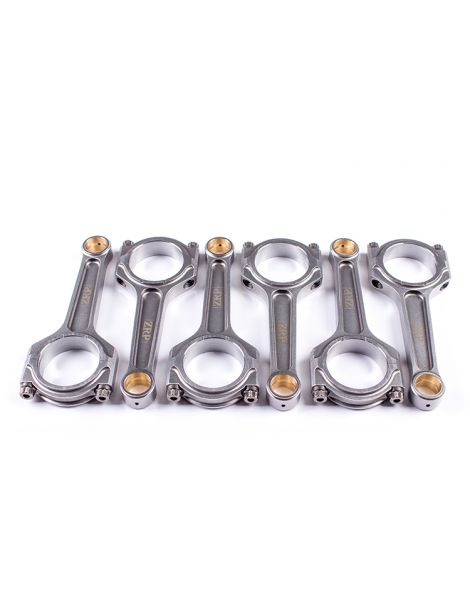

	ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Verkrijgbaar in I- of H-profiel met ARP2000-, L19- of Custom Age 625+-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

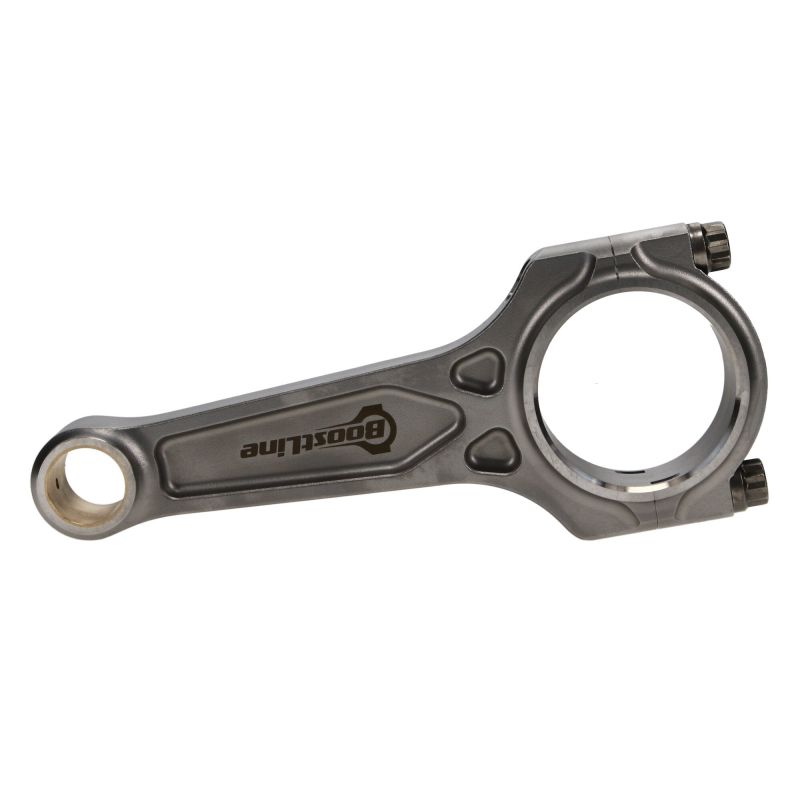

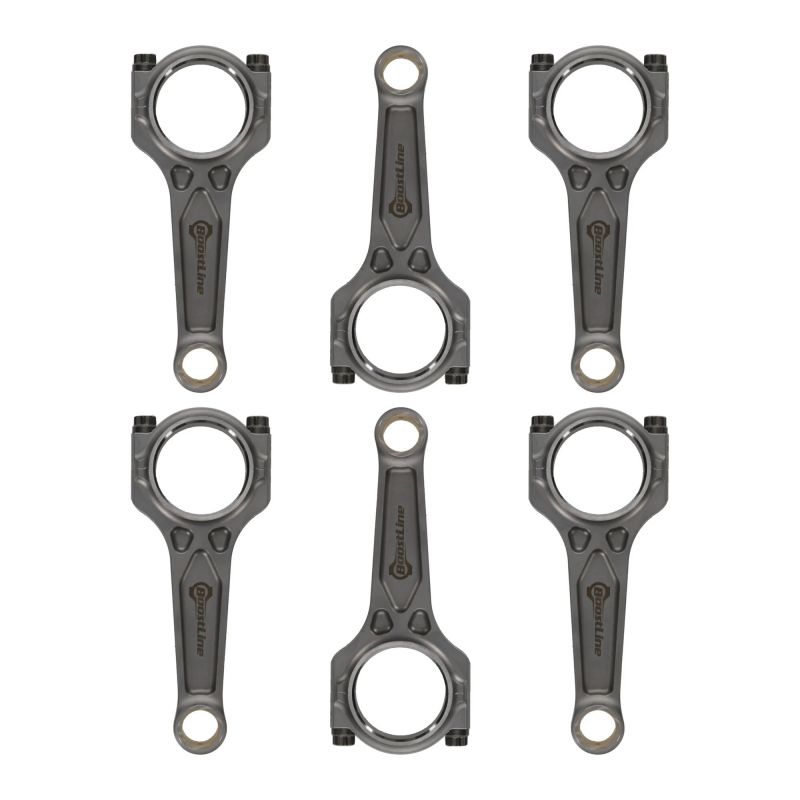

	BOOSTLINE (Wiseco-groep), drijfstanggamma van de Amerikaanse Wiseco-groep, een referentie sinds 1941. Zijn gepatenteerde 3-holtesontwerp combineert de stijfheid van een I-drijfstang met de robuustheid van een H-drijfstang. Gesmeed uit 4340-staal en bewerkt in de VS, worden ze geleverd met ARP2000-bouten (Custom Age 625+ optioneel) en zijn ze gemaakt voor geblazen motoren.

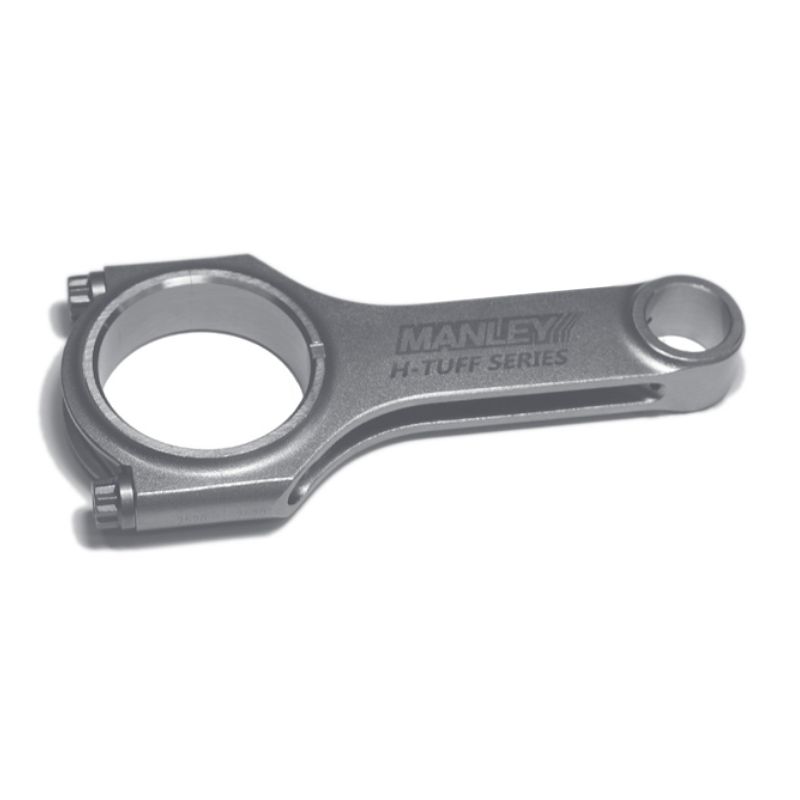

	MANLEY, Amerikaanse fabrikant van gesmede drijfstangen sinds 1966. Vervaardigd uit vacuümontgast 4340-staal van luchtvaartkwaliteit, gestraald en stuk voor stuk gecontroleerd, bestaan zijn „Turbo Tuff”-drijfstangen in H- en I-profiel, met ARP2000- of Custom Age 625+-bouten. Een grote naam in motorbouw, van straat tot competitie.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor BMW N54B30

Deze gesmede drijfstangen zijn compatibel met alle voertuigen uitgerust met de motor BMW N54B30 (3.0L 24V biturbo):

OEM-referentie: 11 24 7 586 491 (set van 6 drijfstangen).

Waarom is het de meest economische oplossing?

Wanneer een origineel onderblok het begeeft (gebroken, verbogen of beschadigde drijfstang), betekent terugkeren naar de fabrieksconfiguratie dat drijfstangen en zuigers vervangen moeten worden, vaak tegelijk beschadigd. De rekening loopt snel op, voor een eenvoudige terugkeer naar serie.

Voor een gelijkwaardig of zelfs lager budget biedt het monteren van gesmede drijfstangen uit 4340-staal in combinatie met gesmede zuigers een duidelijk hogere betrouwbaarheid en veiligheidsmarge, plus een reëel potentieel voor vermogenstoename. Het is de oplossing waarvoor Europese tuners al meer dan 15 jaar kiezen.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
