Bielles forgées BMW - 3.0L 24V Biturbo - N54B30 pour pistons forgés

Le moteur BMW N54B30

Le BMW N54B30 (couramment appelé « N54 ») est un six-cylindres en ligne 3.0L biturbo à injection directe, dévoilé au salon de Genève 2006. Premier moteur essence turbocompressé produit en grande série par BMW depuis le M106 (1986), il cube 2 979 cm³ (alésage 84 mm × course 89,6 mm) et associe un bloc en aluminium à pont ouvert, un vilebrequin forgé, une culasse DOHC à double VANOS et l’injection directe haute pression (High Precision Injection à injecteurs piézoélectriques). Ses deux turbocompresseurs réduisent le temps de réponse ; taux de compression 10,2:1, rupteur à 7 000 tr/min. Il a été produit de 2006 à 2016.

Lancé sur la BMW 335i (Série 3 E90/E91/E92/E93), le N54 équipe aussi les 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i et Z4 sDrive35i/35is, avec une puissance d’environ 306 à 340 ch selon les versions et un couple voisin de 400 N·m. Réputé pour la solidité de son bas moteur, le N54B30 est l’une des bases de préparation les plus prisées : pour fiabiliser les fortes puissances, on remplace les bielles d’origine par des bielles forgées renforcées en acier 4340, associées à des pistons forgés.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, les bielles forgées renforcées fiabilisent le bas moteur dès que la puissance augmente. Elles deviennent indispensables lors d’un passage en pistons forgés, d’une montée en régime, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée, autant de cas où la bielle d’origine atteint ses limites.

Conçues pour encaisser les fortes contraintes des moteurs préparés (turbo comme compresseur), ces bielles forgées couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu'au bloc de compétition.

Caractéristiques techniques des bielles forgées N54B30

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie, donc des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes comme le N54, en rallye et sur les préparations poussées en régime (drift, time attack). Sa déclinaison I-HD (Heavy Duty) en est une version renforcée, à la géométrie plus épaisse, conçue pour encaisser des charges plus élevées.
	Profil I-3P (I à 3 poches, Boostline). Ce profil breveté garde la légèreté d’une bielle en I tout en ajoutant des renforts triangulés sur la tête de bielle : meilleure stabilité sous charge de traction et résistance à la flexion supérieure d’environ 60 % à celle d’une bielle en H. Un atout sur les moteurs fortement suralimentés et les préparations à très haute pression cylindre.
	Profil H. Reconnaissable à sa section en forme de « H » (deux flancs plats reliés par une âme centrale), ce profil offre une grande rigidité et une excellente résistance à la flexion comme à la compression. Un peu plus lourd qu’une bielle en I, il mise sur la solidité plutôt que sur la légèreté : c’est le choix de prédilection pour les moteurs à fort couple, les grosses cylindrées et le drag racing, là où la pression cylindre et les efforts encaissés par la bielle atteignent des valeurs extrêmes. Sur un N54 fortement préparé orienté couple et fiabilité, la bielle en H constitue une valeur sûre, particulièrement appréciée pour la tenue dans la durée sous forte charge.

Comment choisir sa visserie de bielle ?

La vis de bielle compte parmi les pièces les plus sollicitées du moteur. L’essentiel est d’accorder le grade ARP à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

	ARP2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le standard haute performance. Adapté aux préparations jusqu’à environ 700 ch et à des régimes maxi de l’ordre de 7 500 tr/min, c’est le grade le plus courant en circuit, drift, rallye ou roulage, excellent rapport résistance/fiabilité/prix, sans contrainte de stockage particulière.
	L19 (résistance à la traction ~260 000 psi, soit ~1 793 MPa) vise les usages extrêmes : préparations au-delà de 800 ch, régimes supérieurs à 8 500 tr/min, course d’accélération et dragster. Attention : sensible à la corrosion et à la fragilisation par l’hydrogène, il doit impérativement être stocké et monté huilé, à l’abri de l’humidité.
	CA625+ (Custom Age 625+, résistance à la traction 260 000 à 280 000 psi, soit ~1 793 à 1 931 MPa) est l’alliage premium d’ARP. À très haute résistance, il vise les préparations les plus extrêmes (au-delà de 800 ch et à très haut régime, comme le L19), tout en offrant une meilleure tenue à la corrosion atmosphérique et à l’oxydation que l’ARP2000, et en restant insensible à la fragilisation par l’hydrogène (sans les contraintes de stockage du L19). Idéal pour les applications de bielle et de culasse les plus exigeantes.

Mesure de l'allongement des vis

Découvrir la jauge d'allongement ARP pour vis de bielle

Les marques proposées

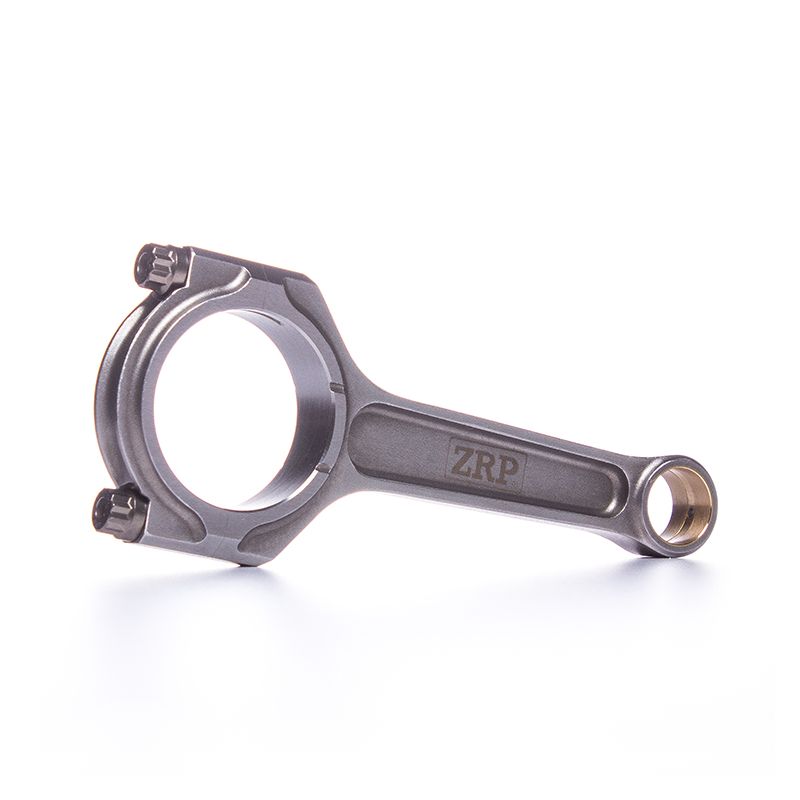

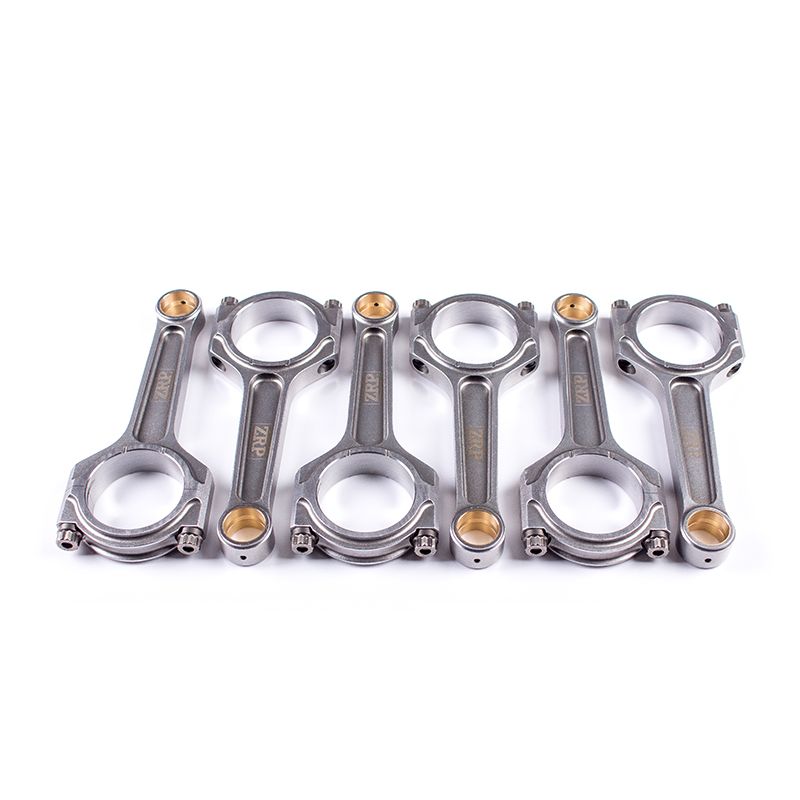

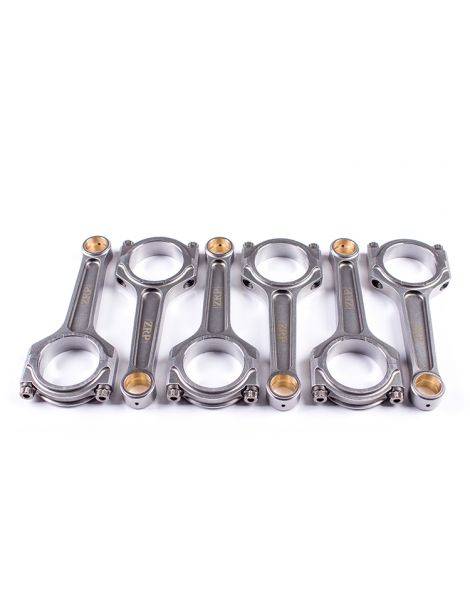

	ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

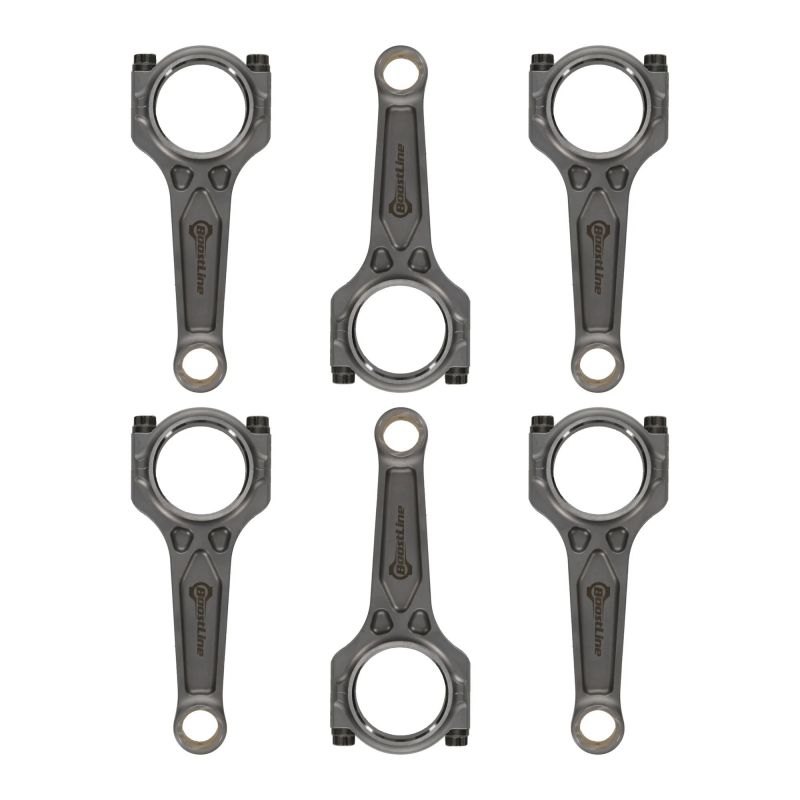

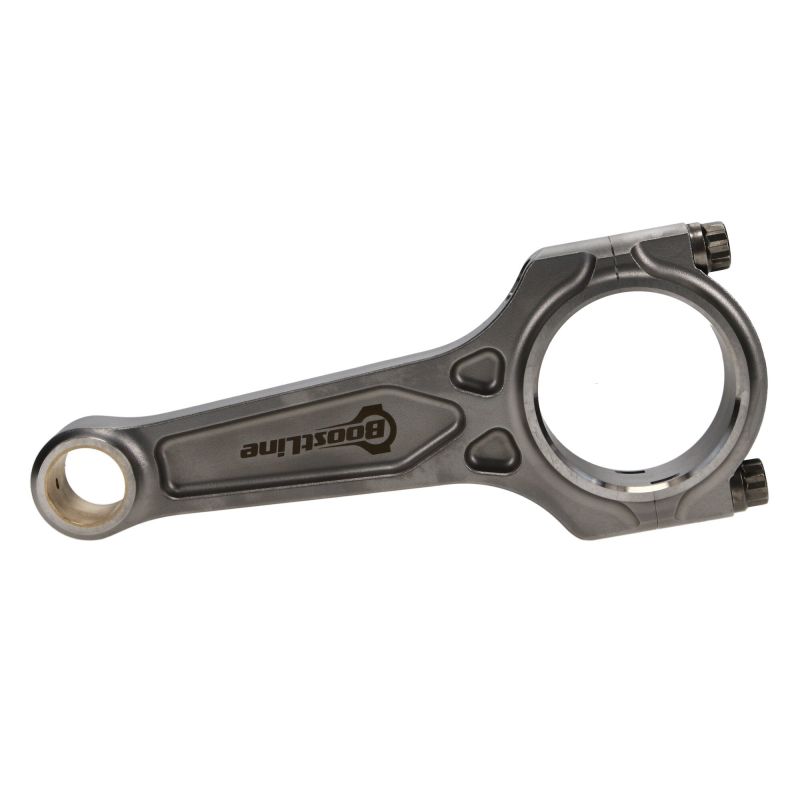

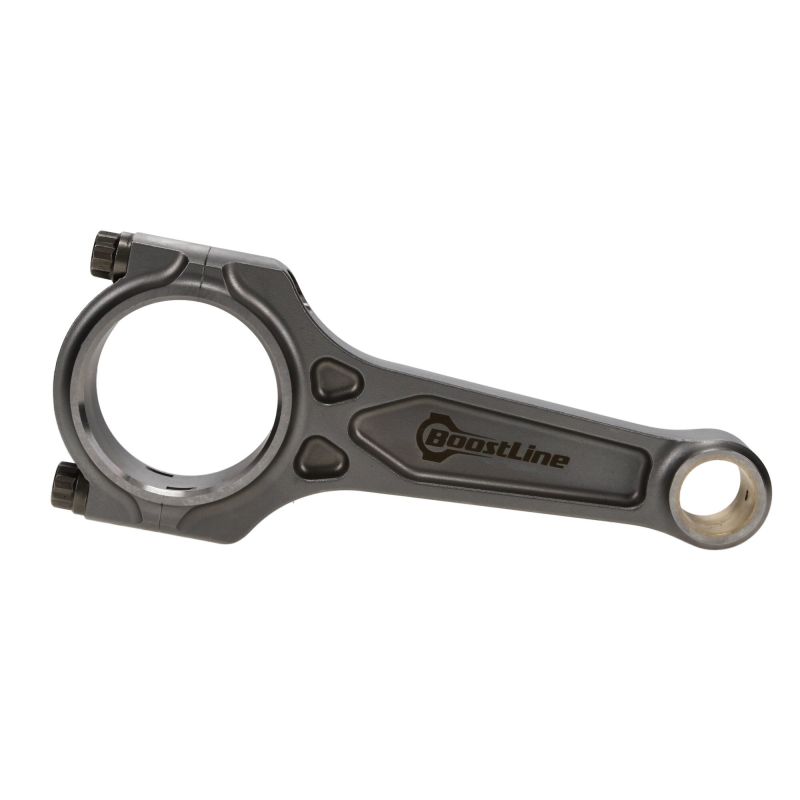

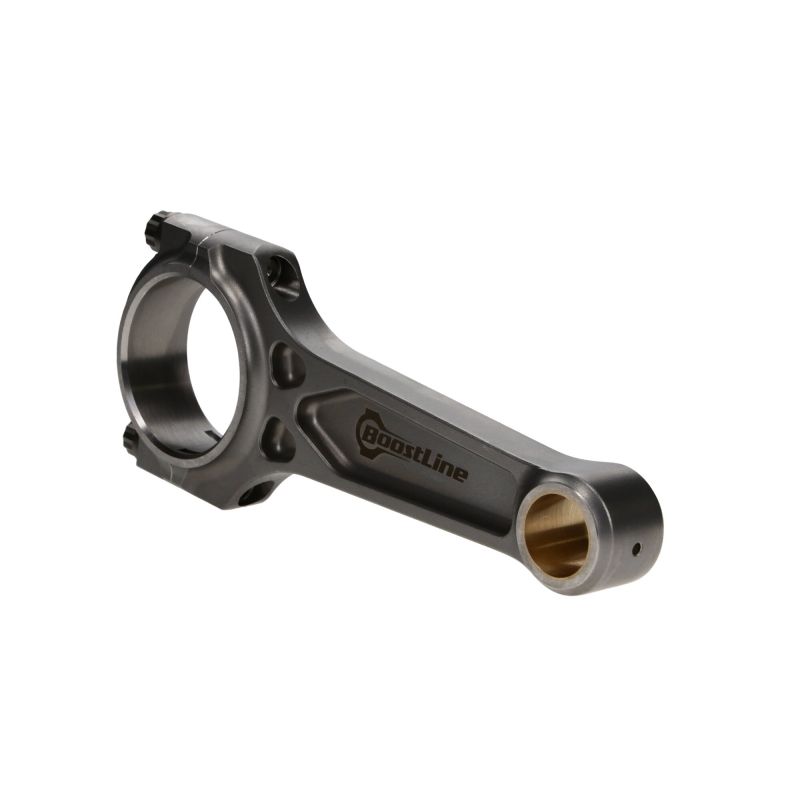

	BOOSTLINE (groupe Wiseco), gamme de bielles forgées du groupe américain Wiseco, référence depuis 1941. Sa conception brevetée à 3 poches marie la rigidité d’une bielle en I à la robustesse d’une bielle en H. Forgées en acier 4340 et usinées aux États-Unis, elles sont livrées avec visserie ARP2000 (Custom Age 625+ en option) et taillées pour les moteurs suralimentés.

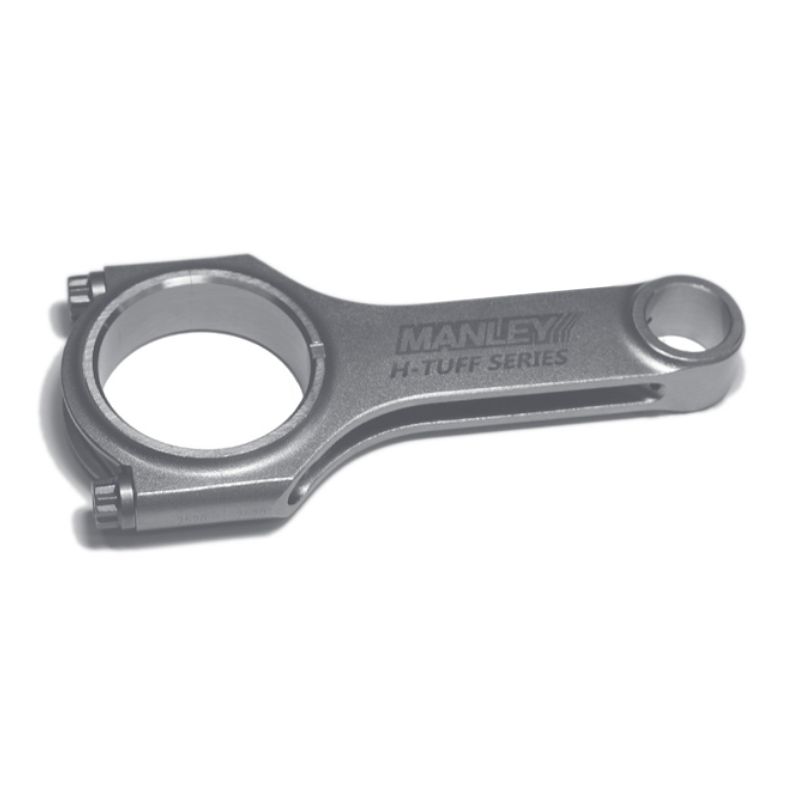

	MANLEY, fabricant américain de bielles forgées depuis 1966. Usinées dans un acier 4340 de qualité aéronautique dégazé sous vide, grenaillées et contrôlées une à une, ses bielles « Turbo Tuff » existent en profil H et I, avec visserie ARP2000 ou Custom Age 625+. Un grand nom de la préparation moteur, de la route à la compétition.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW N54B30

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur BMW N54B30 (3.0L 24V biturbo) :

Référence OEM : 11 24 7 586 491 (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine rend l’âme (bielle rompue, voilée ou marquée), revenir à la configuration constructeur impose de remplacer les bielles et les pistons, souvent endommagés en même temps. La facture grimpe vite, pour une simple remise à niveau.

Pour un budget équivalent, voire inférieur, monter des bielles forgées en acier 4340 associées à des pistons forgés apporte une fiabilité et une marge de sécurité nettement supérieures, avec en prime un réel potentiel d’évolution de la puissance. C’est la solution retenue par les préparateurs européens depuis plus de 15 ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
