Trimetall-Pleuellager BMW N54B30 N55B30 S55B30

Die BMW Sechszylinder N54B30 N55B30 S55B30

Der N54B30 ist der 3,0-Liter-Reihensechszylinder von BMW mit Biturbo und Direkteinspritzung (2 979 cm³, 84 mm Bohrung, 89,6 mm Hub), gebaut von 2006 bis 2016. Der N55B30 löst ihn ab 2009 mit einem einzigen Twin-Scroll-Turbolader ab, und der S55B30 ist die Biturbo-Version der M-Abteilung für M2, M3 und M4. Alle drei Motoren haben denselben Hubzapfendurchmesser: Ein einziger Lagersatz deckt die Familie ab, je nach Version 299 bis 500 PS.

Ab Werk verbaut BMW in diesem Motor Pleuellager, die nach Farbklassen eingeteilt sind (Teilenummern 11 24 7 576 714 gelb, 11 24 7 576 715 violett, 11 24 7 628 034 rot und 11 24 7 628 035 blau), ausgewählt nach den Fertigungstoleranzen des Hubzapfens. Es sind Serienlager, ausgelegt für die Belastungen des Originalmotors: Sobald Leistung, Drehzahl oder Ladedruck steigen, stoßen sie an ihre Grenzen.

Trimetall-Pleuellager

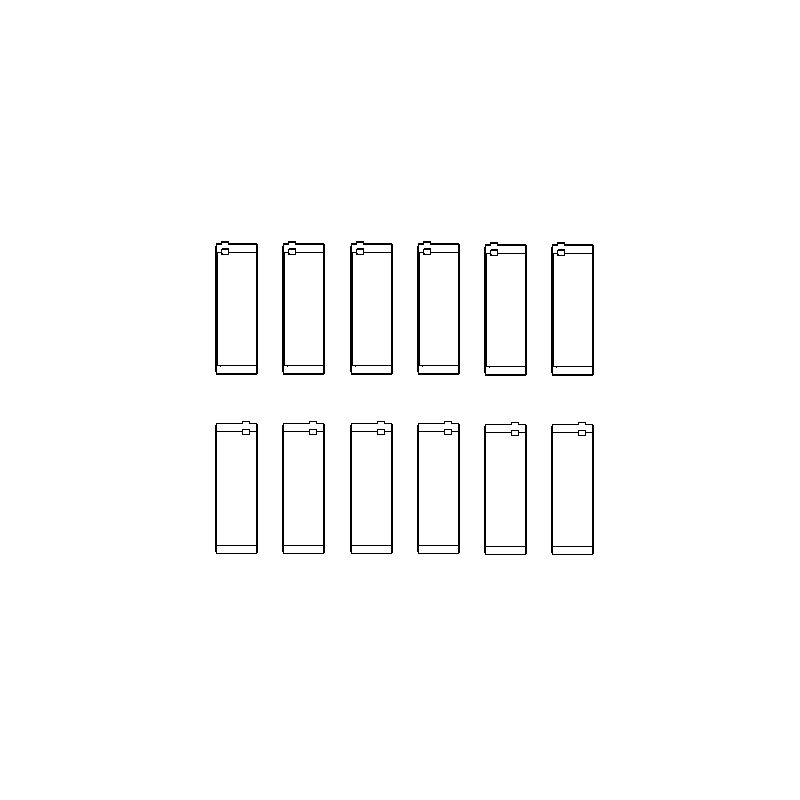

Ein Trimetall-Lager besteht aus drei Schichten: einem Stahlrücken, einer Zwischenschicht aus Kupfer-Blei mit hoher Tragfähigkeit und einer reibungsarmen Laufschicht, die den Zapfen schützt. Der komplette Satz umfasst 12 Lagerschalen, also sechs Paare für einen Sechszylinder. Bei King besteht der komplette Satz aus 3 Packungen CR222GPC mit je 2 Paaren.

Das Originallager beschränkt sich auf eine Aluminiumlegierung auf Stahlrücken, ausgelegt für niedrige bis mittlere Belastungen, während Trimetall für hohe und dauerhafte Belastungen konzipiert ist: ein Aluminium-Bimetall verträgt etwa 8 000 psi, ein Performance-Trimetall bis zu 12 000 psi, also 50 % mehr. Daraus ergeben sich eine höhere Belastbarkeit und eine längere Lebensdauer bei Turbo-, Kompressor- und hochdrehenden Motoren.

Technische Daten

Technischer Leitfaden

Die hier gezeigten Pleuellager von ACL und King sind Trimetall-Lager, ausgelegt für den Motorenbau und den Rennsport. Im Vergleich zu einem Original-Lager nehmen sie deutlich höhere Belastungen auf: Sie verkraften mehr Leistung, hohe Drehzahlen oder den Einbau eines Turbos oder Kompressors, dort wo ein Serienlager schnell an seine Grenze kommt.

Die beiden Marken

	ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, bietet mit seiner Race Series präzise Trimetall-Lager, in zahlreichen Maßen erhältlich und weltweit in getunten Motoren bewährt. Die Calico-Ausführung (Suffix HC) erhält zusätzlich die CT-1-Beschichtung, einen Trockenfilm-Schmierstoff, der Reibung und abrasiven Verschleiß verringert.
	King Engine Bearings, israelischer Hersteller von Hochleistungs-Motorlagern seit den 1960er-Jahren, bietet mit seiner GPC-Reihe ein Trimetall auf Silberbasis: Stahlrücken, Zwischenschicht aus Bleibronze und eine Laufschicht auf Silberbasis mit Festschmierstoffpartikeln. Die 10 Mikrometer starke Polymerbeschichtung schützt das Lager bei Ölmangel oder Metall-auf-Metall-Kontakt.

Aufbau und Vorteile

Merkmal	ACL Race Series	King Racing
Schnittansicht
Typ	Hochleistungs-Trimetall-Lager	Hochleistungs-Trimetall-Lager
Herstellungsland	Australien	Israel
Aufbau	Trimetall: Stahlrücken, Kupferschicht, weiche Oberfläche	Trimetall: Stahlrücken, Bleibronze, Laufschicht auf Silberbasis
Legierung	Race Series (Kupfer-Blei)	GPC (Silber, Festschmierstoff)
Schutzbeschichtung	Nein (Race); Calico CT-1 (HC)	Ja: Polymer 10 µm
Verfügbare Maße	Standard bis +0.50 mm (+ erhöhtes Spiel HX)	Standard bis +0.25 mm (+ erhöhtes Spiel STDX)

Fahrzeugkompatibilität

Dieser Pleuellagersatz passt für die BMW Sechszylinder N54B30, N55B30 und S55B30:
