Bielas forjadas BMW - 5.0L 32V - S62B50 para pistones forjados

El motor BMW S62B50

El BMW S62B50 es el V8 atmosférico de 5,0 litros de la división M, corazón del M5 E39 y del roadster Z8. Cubica 4 941 cm³ con un diámetro de 94 mm y una carrera de 89 mm, una arquitectura deliberadamente más cuadrada que la de los V8 M posteriores, lo que hace disponible el par desde abajo. Cuatro árboles de levas, 32 válvulas, ocho mariposas individuales y doble VANOS le permiten anunciar 400 CV a 6 600 rpm y 500 Nm, cifras que convirtieron al M5 E39 en la referencia entre las berlinas deportivas de su generación.

Fabricado entre 1998 y 2003, este V8 se busca hoy tanto por su carácter como por su rareza, lo que encarece cualquier rotura. Sus bielas de serie están calculadas para la potencia de fábrica y nada más: en cuanto se añade sobrealimentación, se reelaboran admisión y escape, se aumenta la cilindrada o se acumulan tandas de circuito, el límite del motor se desplaza a los bajos. Un juego de bielas forjadas en acero 4340 con pistones forjados sitúa ese límite mucho más arriba.

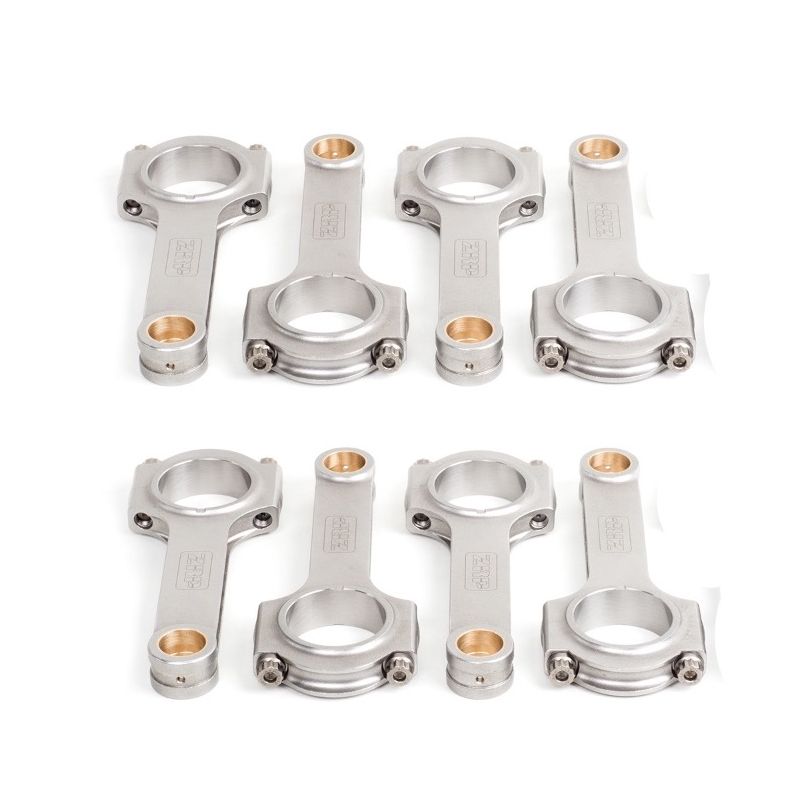

Las bielas forjadas

Forjadas y después mecanizadas en acero 4340 tratado térmicamente, estas bielas sustituyen piezas dimensionadas para uso en carretera. La forja orienta el grano del metal en la dirección de los esfuerzos, lo que eleva claramente la resistencia a fatiga frente a una biela de gran serie: una ganancia decisiva en un V8 de 5,0 litros donde cada cilindro desarrolla un par importante.

Granalladas, verificadas una a una e igualadas en peso a ±1 g entre las ocho bielas del juego, preservan el equilibrado del V8. Sirven para todos los usos exigentes de un M5 E39 o un Z8 preparado: circuito y tandas, subida en cuesta, drift, rally, drag y time attack, y acompañan las preparaciones Stage 1, Stage 2 y Stage 3 igual que los motores de competición. La tornillería ARP incluida mantiene el conjunto apretado bajo carga elevada.

Características técnicas de las bielas forjadas S62B50

Par de apriete y alargamiento

La cabeza de biela y su sombrerete forman un alojamiento mecanizado en una sola operación, con el sombrerete apretado al valor nominal: cualquier desviación de apriete se paga por tanto directamente en geometría. Apretado por debajo, un tornillo del S62B50 deja caer la precarga por debajo de la fuerza de inercia de los ocho conjuntos biela-pistón; el sombrerete empieza a despegarse unas micras por vuelta, el plano de unión se pule y luego se degrada por roce, el casquillo se machaca y su holgura de funcionamiento deriva. Apretado en exceso, el tornillo supera su límite elástico y aparece un inicio de fatiga en el fondo de la rosca; el exceso de carga cierra el alojamiento, ovaliza la cabeza y aprieta el casquillo, lo que hunde localmente el espesor de la película de aceite. Por eso los pares y alargamientos de la tabla siguiente, tal como los define el fabricante de la tornillería para ARP 2000 y ARP L19 de 3/8", deben aplicarse al pie de la letra. El alargamiento medido con comparador sigue siendo el método de control más fiable; el montaje se hace con lubricante ARP y las instrucciones del kit prevalecen en caso de discrepancia.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en H. Su sección en H aporta gran rigidez y una excelente resistencia tanto a la flexión como a la compresión. Algo más pesada que una biela en I, prioriza la solidez, que es justo el compromiso adecuado en una cilindrada grande y con mucho par como el S62B50, también en montaje sobrealimentado o en drag. Es el único perfil ofrecido para este motor y el que mejor absorbe las cargas de compresión de un 5,0 litros preparado.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es la pieza más solicitada del conjunto: en cada vuelta soporta la fuerza que tiende a separar la tapa del cuerpo de la biela, y esa fuerza crece con la presión en cámara. Para este kit se ofrecen dos calidades ARP; se trata de ajustar la calidad al uso real de la preparación y respetar después con rigor el par y el alargamiento de montaje.

ARP 2000: el estándar de altas prestaciones, con una resistencia a tracción cercana a 220 000 psi (unos 1 517 MPa). En 3/8" cubre preparaciones hasta 200 CV por cilindro y 8 500 rpm, un margen muy amplio en un S62B50 cuyo régimen máximo se mantiene moderado. Es la calidad más habitual en circuito y tandas, drift, rally, drag y subida en cuesta, apreciada por su robustez y polivalencia, sin exigencias particulares de almacenamiento.

ARP L19: destinada a los motores llevados al extremo, con una resistencia a tracción cercana a 260 000 psi (unos 1 793 MPa). En 3/8" permite hasta 250 CV por cilindro y 10 000 rpm: es la reserva que conviene elegir en un S62B50 muy sobrealimentado o con cilindrada aumentada, donde la presión en cámara se convierte en el factor limitante. Contrapartida: la aleación es sensible a la corrosión y a la fragilización por hidrógeno, debe almacenarse y montarse engrasada, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

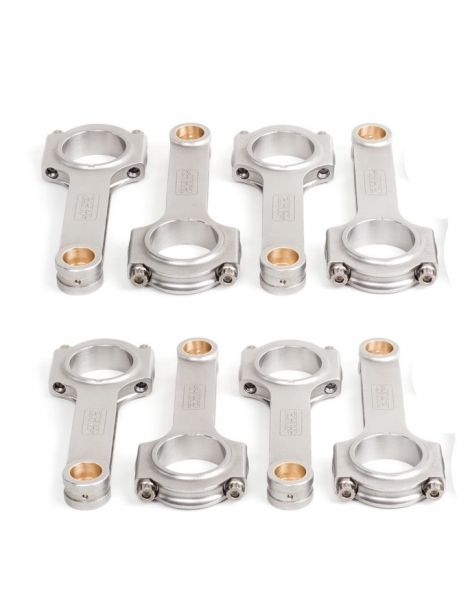

ZRP, especialista griego en bielas forjadas de altas prestaciones dirigido por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y después se iguala en peso para preservar el equilibrado de un V8. Para el S62B50 la oferta se centra en el perfil en H, a elegir con tornillería ARP 2000 o ARP L19 según la potencia buscada. Diseño, mecanizado y control se realizan en Grecia, y la gama está probada en rally, en drift y en circuito.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW S62B50

Estas bielas forjadas son compatibles con el motor BMW S62B50 de origen y sus preparaciones. Vehículos afectados:

Referencia OEM: 11 24 1 406 978 (juego de bielas).

¿Por qué es la solución más económica?

En un S62B50, una biela que cede daña casi siempre el cigüeñal, el bloque y a veces la culata. Este V8 ya no se fabrica: las piezas originales escasean, los precios suben y la inmovilización se alarga. Devolver el motor a la configuración de fábrica resulta por tanto caro, y solo para recuperar exactamente los límites de partida.

Con un presupuesto comparable, a veces inferior, un juego de bielas forjadas en acero 4340 con pistones forjados aporta un margen de resistencia muy superior, una resistencia a fatiga duradera y la libertad de hacer evolucionar la preparación sin volver a abrir los bajos del motor. En un bloque ya escaso, es además la mejor manera de proteger el valor del coche.

A igual presupuesto: más fiabilidad, más potencial, más longevidad.
