Verstärkte ARP-Schrauben für OEM-Pleuel BMW TOYOTA M52 M54 N20 N54 N55 B58

Die betroffenen BMW-Motoren

Dieser Satz richtet sich an zwölf BMW-Motorcodes: die Sechszylinder-Sauger M52 (2,5 und 2,8 Liter) und M54 (2,5 und 3,0 Liter), die Vierzylinder-Turbomotoren mit 2,0 Litern N20, N26, B46 und B48 sowie die Sechszylinder-Turbomotoren mit 3,0 Litern N54, N55, S55 und B58. Sie treiben den 3er von der E36 bis zur G20 an, außerdem 1er, 2er, 4er, 5er, 6er, 7er und 8er, die X-Modelle, den Z3 und den Z4, von 1995 bis 2025.

Die Original-Pleuelschraube dieser Motoren trägt die Referenz 11 24 7 589 671 (M9 x 47), die bei den neueren B48 und B58 durch die 11 24 8 657 724 (M9 x 1,25 x 47) ersetzt wird. BMW schreibt neue, gewaschene und geölte Schrauben vor: Anziehen mit 5 Nm, dann 20 Nm und 70 Grad bei M52 und M54, mit 20 Nm und anschließend 70 Grad beim N54, sodass jede Original-Schraube nur einmal verwendet werden kann.

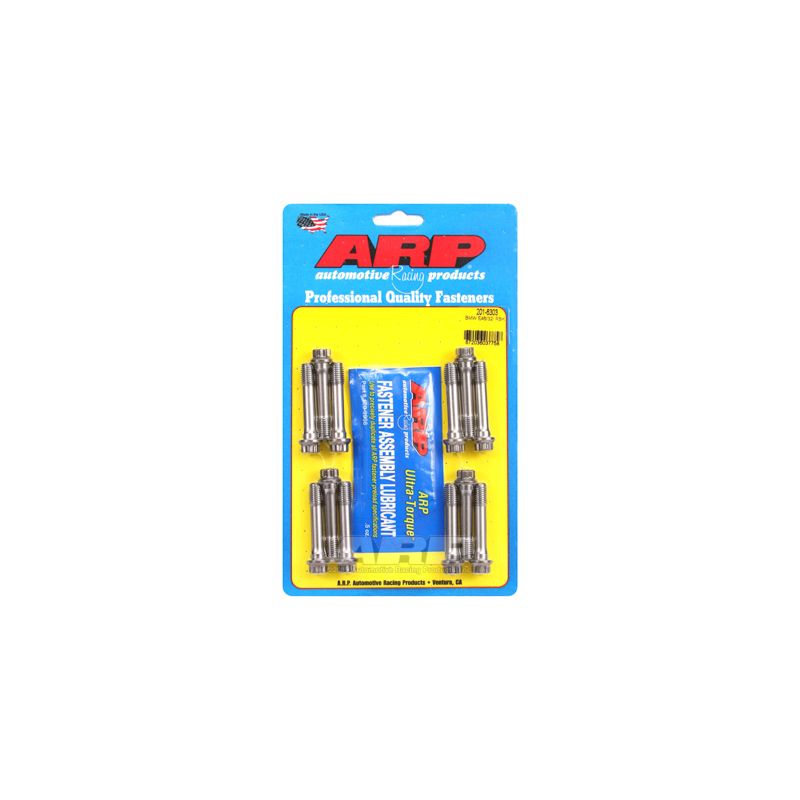

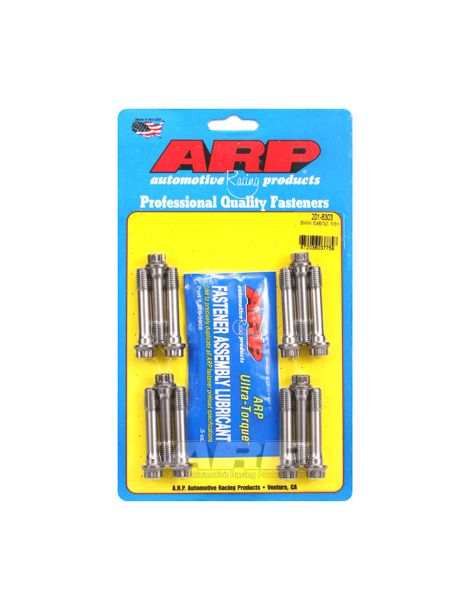

Verstärkte ARP-Schrauben für Pleuel

Bei jeder Motorumdrehung zieht die Pleuel-Kolben-Einheit am Pleueldeckel, und nur seine Schrauben halten ihn gegen diese Trägheitskräfte. Die Originalschrauben sind für die Serienleistung und für eine einzige Montage vorgesehen.

Dieser Satz ersetzt die Originalschrauben durch ARP2000-Schrauben mit 47 mm Länge, die über die Dehnung angezogen werden, die von ARP empfohlene Methode, oder ersatzweise über das Drehmoment. Werkstoff: ARP2000, ein von ARP entwickelter legierter Stahl, auf 220.000 psi Zugfestigkeit wärmebehandelt, Gewinde nach der Behandlung gewalzt. Gegenüber den Klassen 10.9 und 12.9 der Originalverschraubung mit mindestens 150.800 bis 176.900 psi beträgt der Abstand 24 bis 46 %. Die von den ARP2000-Schrauben zugelassene Drehzahl reicht bis 10.250 U/min (berechneter Richtwert).

Technische Merkmale

Anzugsdrehmoment und Dehnung

ARP empfiehlt, nach der gemessenen Dehnung anzuziehen, die eine genauere Vorspannung ergibt als das Drehmoment allein, das als Ersatz angegeben wird. Drehmomente und Dehnungen gelten mit ARP-Schmiermittel.

Angaben aus der ARP-Anleitung 201-6303, am Tag der Veröffentlichung gültige Revision. Bei einer Abweichung hat die offizielle Anleitung Vorrang. ARP-Anleitung 201-6303 ansehen

Die ARP-Anleitung verlangt für dieses Kit keine Schraubensicherung; aufgetragen wird nur ARP-Ultra-Torque-Fett, auf den Gewinden wie unter dem Schraubenkopf.

Nach der Montage der Schrauben schreibt ARP in der Anleitung eine Prüfung und Nacharbeit der Pleuelaugen vor, die ein Motoreninstandsetzer ausführt.

Messung der Schraubendehnung

Nach Dehnung anziehen heißt, die Vorspannung danach einzustellen, wie weit sich die Schraube tatsächlich längt, und nicht nach einem von Reibung beeinflussten Drehmoment. Bei eingebauter Schraube wird der Dehnungsmesser mit Messuhr an beide Enden gesetzt und angezogen, bis die in der Tabelle angegebene Dehnung abgelesen wird. Es ist die sicherste Methode an einem leistungsgesteigerten Motor.

Technischer Leitfaden

Angezogen wird mit ARP-Montagefett auf den Gewinden und unter dem Kopf: Die Drehmomente und Dehnungen der Tabelle wurden damit ermittelt.

Die Marke ARP

ARP (Automotive Racing Products) wurde Anfang der 1970er Jahre von Gary Holzapfel gegründet, der aus der Luft- und Raumfahrt kam, um verschraubungsbedingte Motorschäden im Rennsport zu beenden. Die Tausende von Referenzen, in Kalifornien für Zylinderkopf, Hauptlager und Pleuel entwickelt und gefertigt, gibt es in mehreren Werkstoffen je nach Anwendung, und sie sind für ihre gleichmäßige Fertigung anerkannt.

Fahrzeugkompatibilität

OEM-Referenz (Pleuelschraube): 11 24 7 589 671 (M9 x 47); 11 24 8 657 724 (M9 x 1,25 x 47, neuere B48 und B58)

Warum ist es die wirtschaftlichste Lösung?

Ab Werk wird die Pleuelschraube mit Drehmoment und anschließend per Drehwinkel bis zur Streckgrenze angezogen, was sie dauerhaft längt. Aus ARP2000 vertragen die verstärkten und festeren ARP-Schrauben deutlich höhere Drehzahlen und Massenkräfte: weniger Risiko eines verschraubungsbedingten Schadens, also eine Motorreparatur vermieden, die weit mehr kostet als der Satz.

Passende Pleuellager

Neue Schrauben, neue Lager: Unten finden Sie die für diesen Motor geeigneten Pleuellager.

Wie wäre es mit geschmiedeten Pleueln?

Ein geschmiedetes Pleuel, warm und unter hohem Druck aus einem Stahl wie 4340 geformt, gewinnt gegenüber einem Serienpleuel an Dichte und Homogenität. Wo das Originalpleuel, oft aus Sintermetall, vor allem auf die Kosten zielt, erreicht ein geschmiedetes 4340-Pleuel etwa +19 % Streckgrenze, +8 % Zugfestigkeit und +19 bis +37 % Dauerfestigkeit. Es ist das Fundament eines soliden Aufbaus mit hoher Leistung. Für Ihren Motor:
