Junta de culata reforzada BMW y Toyota B58B30

Los motores BMW y Toyota cubiertos

El BMW B58 es el seis cilindros en línea de gasolina turbo de 3,0 litros, con 82 mm de diámetro y 94,6 mm de carrera, fabricado desde 2015. Equipa la mayoría de las gamas BMW, del Serie 1 al Serie 8 pasando por los X3 a X7 y el Z4, así como el Toyota GR Supra. Se cubren cuatro códigos de motor: el B58B30A, primera generación, y los B58B30B, B58B30C y B58B30O1, segunda generación.

Las juntas de origen llevan dos referencias según el código de motor. La 11 12 8 654 268 equipa el B58B30A: BMW le da un espesor de 0,70 mm y prevé una cota de reparación, la 11 12 8 654 269, de 1,00 mm. La 11 12 7 934 583 equipa los B58B30B, B58B30C y B58B30O1: BMW no publica ni la construcción, ni el diámetro, ni el espesor. Cada motor recibe una sola. Está calibrada para la presión de combustión de origen: cuando esta sube, el apriete se afloja, la culata se levanta y el refrigerante pasa a un cilindro.

Las juntas de culata reforzadas

Una junta de culata no sella por sí sola: el sellado depende de la tornillería, que aprieta la culata contra el bloque. Una junta de composite se aplasta de forma definitiva por encima de 100 N/mm² de tensión admisible; el acero inoxidable 301 de los MLX soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión. El O-Ring reparte los papeles de otro modo: su anillo inox sella solo la combustión, el cuerpo atiende los pasos de agua y de aceite, y no hay nada que mecanizar en el bloque.

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en tres construcciones: O-Ring con anillo de inox, MLX con tope de cámara y DST con doble tope. Los diámetros de junta son de 83, 84 y 84,5 mm, todos mayores que los 82 mm del motor, y los espesores van de 0,91 a 1,80 mm, suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

Volumen de la junta: el espacio que la junta crea encima de cada cilindro. Se suma a la cámara de combustión, de modo que cuanto mayor es, más baja la relación de compresión. Compare los valores solo entre juntas del mismo diámetro.

Preparación y montaje

Antes del montaje, compruebe con una regla la planitud de la culata y del bloque y haga rectificar si hace falta. Ninguna de estas juntas necesita pasta de sellado: Athena y Cometic las suministran ya recubiertas.

Guía técnica

Las tres construcciones propuestas

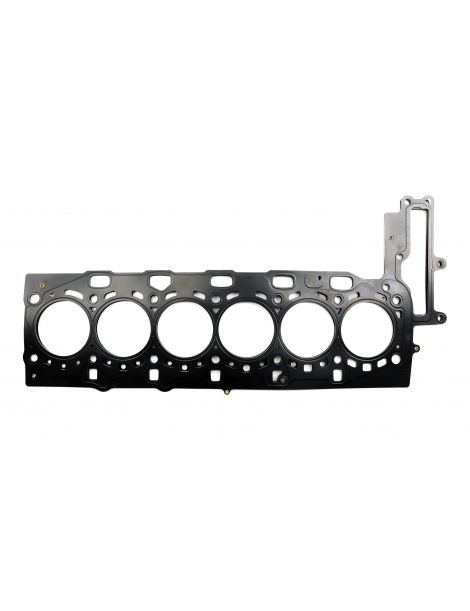

	DST Cometic Siete láminas de acero inoxidable apiladas: dos láminas enteras, plegadas con esmero para actuar como «stoppers», se combinan con láminas de sellado estampadas que llevan el recubrimiento propio de Cometic. La carga de apriete se reparte con regularidad entre la culata y el bloque, lo que reduce de forma apreciable la deformación del diámetro y hace más segura la estanqueidad. La DST se instala tal cual: sin repasar la culata, sin ranura ni O-Ring, como se suele exigir con sobrealimentación extrema. Se apoya en el diseño MLX con stopper de Cometic.

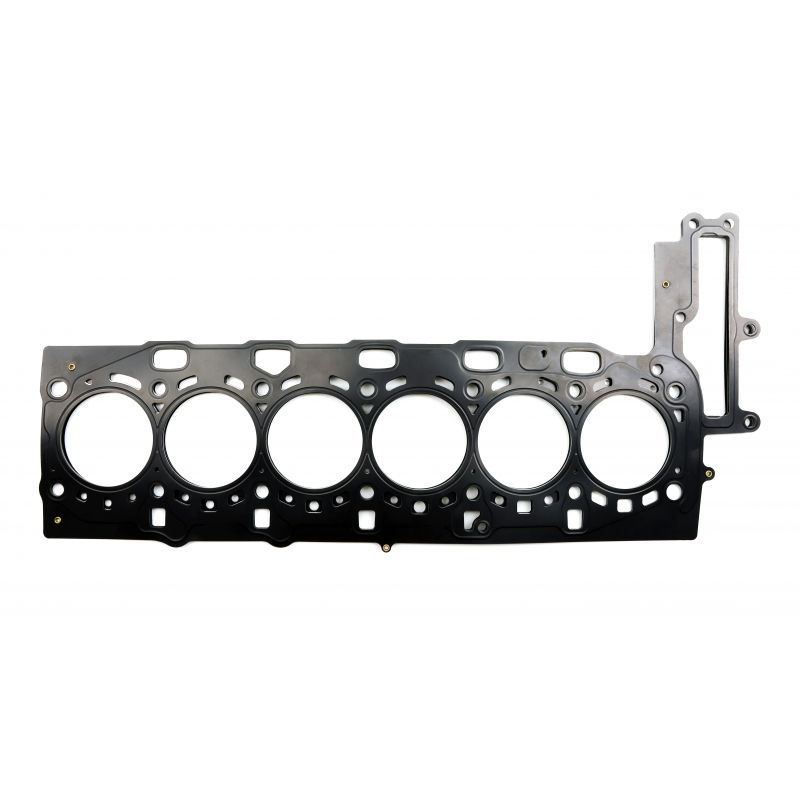

	MLX Cometic Láminas de acero inoxidable apiladas, cuya lámina central plegada forma un tope alrededor de la cámara de combustión, con un recubrimiento de alta temperatura. El apriete local aumenta sin elevar la deformación del diámetro. Para elegir cuando la sobrealimentación exige una junta de acero resistente, solo en 83 mm.

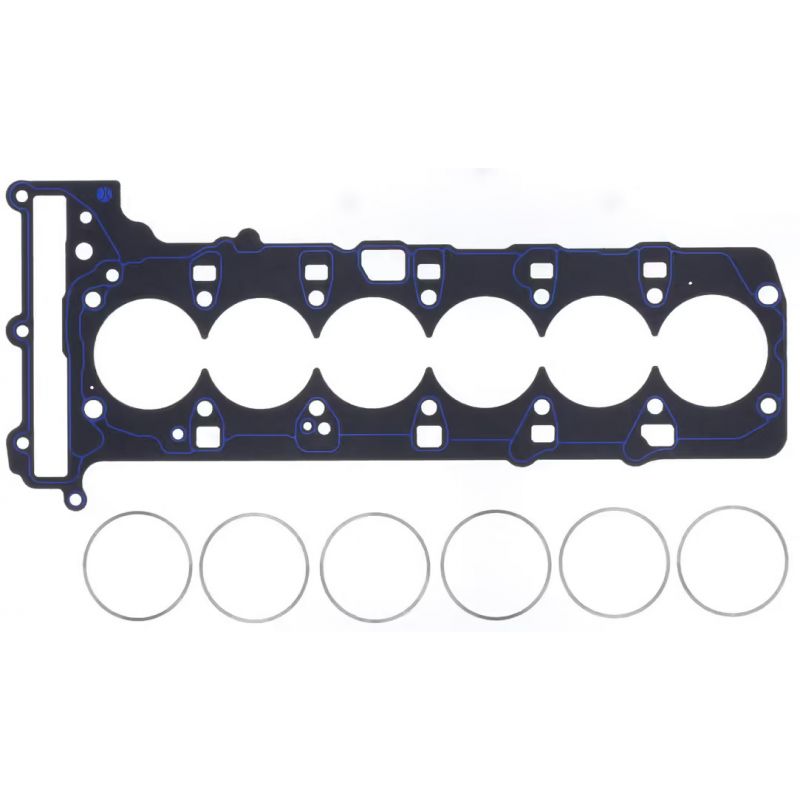

	O-Ring / Cut Ring Athena Una lámina de acero guarnecida de fibra de aramida sin amianto, rodeada en cada cilindro por un anillo de compresión de acero inoxidable. El anillo lleva la fuerza de apriete a un diámetro pequeño, donde se logra el sellado, y un cordón de silicona protege los pasos de agua y de aceite. Es la construcción que soporta las presiones más altas y la única compatible con una culata ya preparada con hilo de compresión.

Elegir el diámetro y el espesor

El diámetro de la junta. El O-Ring Athena existe en 83, 84 y 84,5 mm; el MLX Cometic y el DST Cometic, solo en 83 mm.

El espesor. La junta de origen del B58B30A tiene 0,70 mm; BMW no publica el espesor de la de los B58B30B, B58B30C y B58B30O1. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Si elige un espesor inferior al de la junta de origen, mida con un comparador cuánto sobresalen sus pistones del bloque: eso decide la holgura que queda entre el pistón y la culata.

Las dos marcas

	Athena S.p.A., fabricante italiano de juntas y componentes de motor, tiene su sede y su planta principal en Alonte, en el Véneto. Hay otros centros de producción en España, Estados Unidos, Brasil e India. Los fabricantes de automóviles montan sus juntas multicapa como equipo original, y la gama de competición se diseña y fabrica íntegramente en Italia.
	Cometic Gasket, Inc. es un fabricante estadounidense de juntas y soluciones de sellado para motores, creado en 1989 y con sede en Concord, Ohio. Se especializa en la junta hecha a medida, con el diámetro y el espesor deseados. Toda su producción se mantiene en Estados Unidos, con materiales estadounidenses.

Ventajas frente a la junta de origen

Cuándo se hace necesaria una junta reforzada

• Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
• Cilindro rectificado más allá de lo que cubre el diámetro de la junta de origen
• Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
• Motor que ya ha perdido su junta, o que consume refrigerante
• Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Referencia OEM: 11 12 8 654 268 para el B58B30A (cota de reparación 11 12 8 654 269), 11 12 7 934 583 para los B58B30B, B58B30C y B58B30O1.

Importante: las referencias de esta ficha no sirven indistintamente para todos los códigos de motor. El B58B30A recibe el O-Ring 330212R y los MLX C14121; el B58B30B, los O-Ring 330155R y 330190R y los MLX C14144; los B58B30C y B58B30O1, los MLX C14144 y los DST C14208. Compruebe el código de motor de su vehículo antes de pedir.

¿Por qué pasar a una junta reforzada?

La junta reforzada conserva su forma en lugar de aplastarse cuando la presión de combustión supera el límite de la junta de origen.

En cuanto aumenta la potencia, con turbo, compresor o relación de compresión elevada, la junta de culata pasa a ser el punto débil de la parte alta del motor. Elegirla reforzada es entonces cuestión de seguridad más que de comodidad: evita la avería y el desmontaje de culata que le sigue.
