Joint de culasse renforcé BMW et Toyota B58B30

Les moteurs BMW et Toyota concernés

Le BMW B58 est le six-cylindres en ligne essence turbo de 3,0 litres, d'un alésage de 82 mm et d'une course de 94,6 mm, produit depuis 2015. Il équipe la plupart des gammes BMW, de la Série 1 à la Série 8 en passant par les X3 à X7 et le Z4, ainsi que la Toyota GR Supra. Quatre codes moteur sont couverts : le B58B30A, première génération, puis les B58B30B, B58B30C et B58B30O1, deuxième génération.

Les joints d'origine portent deux références selon le code moteur. Le 11 12 8 654 268 équipe le B58B30A : BMW lui donne une épaisseur de 0,70 mm et prévoit une cote réparation, le 11 12 8 654 269, en 1,00 mm. Le 11 12 7 934 583 équipe les B58B30B, B58B30C et B58B30O1 : BMW ne publie ni la construction, ni l'alésage, ni l'épaisseur. Chaque moteur n'en reçoit qu'un. Il est calibré pour la pression de combustion d'origine : quand elle monte, le serrage se relâche, la culasse se soulève et du liquide de refroidissement passe dans un cylindre.

Les joints de culasse renforcés

Un joint de culasse n'assure pas l'étanchéité tout seul : elle dépend de la visserie, qui plaque la culasse contre le bloc. Un joint composite s'écrase définitivement au-delà de 100 N/mm² de contrainte admissible ; l'acier inoxydable 301 des MLX en supporte 517 N/mm², soit 5 fois plus, et retrouve sa forme à chaque combustion. L'O-Ring répartit les rôles autrement : son anneau inox assure seul l'étanchéité de la combustion, le corps traite les passages d'eau et d'huile, et rien n'est à usiner dans le bloc.

Cette fiche rassemble les références de deux fabricants de compétition, Athena et Cometic, en trois constructions : O-Ring à anneau inox, MLX à butée de chambre et DST à double butée. Les alésages de joint sont de 83, 84 et 84,5 mm, tous supérieurs à l'alésage de 82 mm du moteur, et les épaisseurs vont de 0,91 à 1,80 mm, de quoi ajuster le taux de compression sans toucher aux pistons ni à la culasse. En règle générale, on retient un alésage de joint supérieur d'au moins 0,5 mm à l'alésage réel des cylindres. Chaque référence est vendue à l'unité, un joint par moteur.

Caractéristiques techniques

Volume du joint : c'est l'espace que le joint ménage au-dessus de chaque cylindre. Il s'ajoute à la chambre de combustion, si bien que plus il est grand, plus le taux de compression est bas. Ne comparez les valeurs qu'entre joints du même alésage.

Préparation et montage

Avant le montage, vérifiez la planéité de la culasse et du bloc à l'aide d'une règle et faites rectifier au besoin. Aucun de ces joints ne nécessite de pâte d'étanchéité : Athena et Cometic les fournissent déjà revêtus.

Guide technique

Les trois constructions proposées

	DST Cometic Sept feuilles d'acier inoxydable superposées : deux feuilles pleines, repliées avec soin pour jouer le rôle de « stoppers », sont associées à des feuilles d'étanchéité embouties qui portent le revêtement maison de Cometic. L'effort de serrage s'étale régulièrement entre la culasse et le bloc, ce qui limite sensiblement la déformation de l'alésage et rend l'étanchéité plus sûre. Le DST se pose tel quel : pas de reprise d'usinage de la culasse, ni rainure ni O-Ring, que l'on réclame d'habitude en suralimentation extrême. Il prolonge la conception MLX à stopper de Cometic.

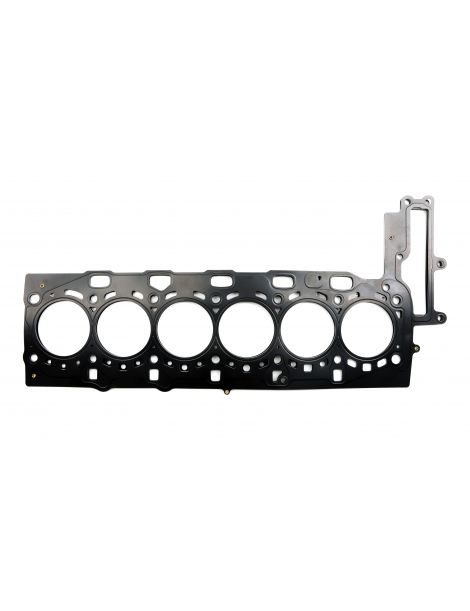

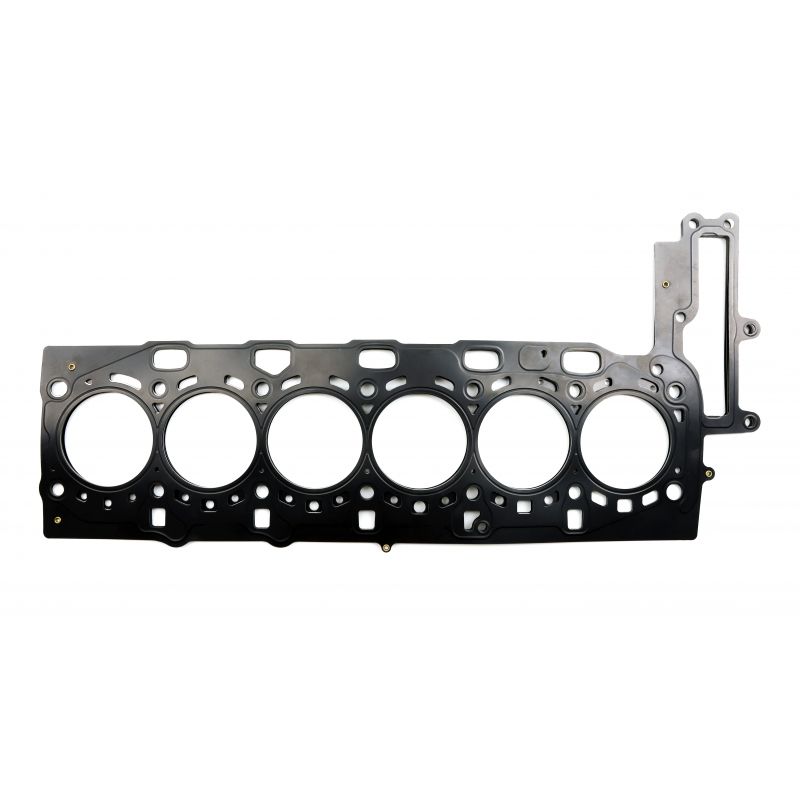

	MLX Cometic Des feuilles d'acier inoxydable empilées, dont la feuille centrale pliée dessine une butée autour de la chambre de combustion, avec un revêtement haute température. Le serrage local progresse sans augmenter la déformation de l'alésage. À retenir quand la suralimentation exige un joint tout acier robuste, en 83 mm uniquement.

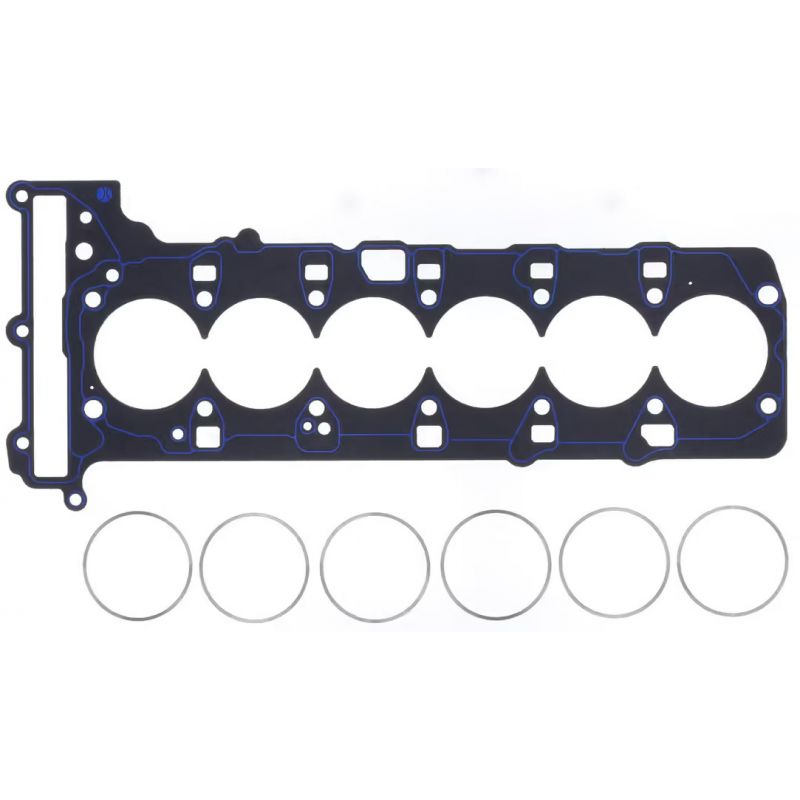

	O-Ring / Cut Ring Athena Une feuille d'acier garnie de fibre d'aramide sans amiante, entourée à chaque cylindre d'un anneau de compression en inox. L'anneau reporte la force de serrage sur un petit diamètre, là où se fait l'étanchéité, tandis qu'un cordon de silicone protège les passages d'eau et d'huile. C'est la construction qui supporte les pressions les plus fortes, et la seule compatible avec une culasse déjà préparée avec un fil de compression.

Choisir son alésage et son épaisseur

L'alésage du joint. L'O-Ring Athena existe en 83, 84 et 84,5 mm ; le MLX Cometic et le DST Cometic, en 83 mm uniquement.

L'épaisseur. Le joint d'origine du B58B30A fait 0,70 mm ; BMW ne publie pas l'épaisseur de celui des B58B30B, B58B30C et B58B30O1. Un joint plus épais agrandit la chambre de combustion et fait baisser le taux de compression ; un joint plus fin la réduit et fait monter le taux.

Si vous retenez une épaisseur inférieure à celle du joint d'origine, mesurez au comparateur la hauteur dont vos pistons dépassent du bloc : elle décide de la garde qui reste entre le piston et la culasse.

Les deux marques

	Athena S.p.A., société italienne de joints et de composants moteur, a son siège et sa principale usine à Alonte, en Vénétie. D'autres sites de production existent en Espagne, aux États-Unis, au Brésil et en Inde. Les constructeurs automobiles montent ses joints multicouches en première monte, et la gamme compétition est entièrement dessinée et fabriquée en Italie.
	Cometic Gasket, Inc. est un fabricant américain de joints et de solutions d'étanchéité pour moteurs, créé en 1989 et établi à Concord, dans l'Ohio. Il se spécialise dans le joint fabriqué sur mesure, à l'alésage et à l'épaisseur demandés. Toute sa production se fait aux États-Unis, à partir de matériaux américains.

Les avantages face au joint d'origine

Quand un joint renforcé devient nécessaire

• Ajout d'une suralimentation, ou hausse de la pression sur un moteur déjà turbocompressé
• Cylindre réalésé au-delà de ce que couvre l'alésage du joint d'origine
• Besoin d'un taux de compression différent de celui d'origine, plus haut ou plus bas
• Moteur ayant déjà perdu son joint, ou consommant du liquide de refroidissement
• Usage en compétition, où le joint enchaîne les montées en température

Compatibilité véhicules

Référence OEM : 11 12 8 654 268 pour le B58B30A (cote réparation 11 12 8 654 269), 11 12 7 934 583 pour les B58B30B, B58B30C et B58B30O1.

Important : les références de cette fiche ne se montent pas indifféremment sur tous les codes moteur. Le B58B30A reçoit l'O-Ring 330212R et les MLX C14121 ; le B58B30B, les O-Ring 330155R et 330190R et les MLX C14144 ; les B58B30C et B58B30O1, les MLX C14144 et les DST C14208. Vérifiez le code moteur de votre véhicule avant de commander.

Pourquoi passer au joint renforcé ?

Le joint renforcé garde sa forme au lieu de s'écraser lorsque la pression de combustion dépasse la limite du joint d'origine.

Dès que la puissance augmente, avec un turbo, un compresseur ou un taux de compression relevé, le joint de culasse devient le point faible du haut moteur. Opter pour un joint renforcé relève alors de la sécurité plutôt que du confort : on évite ainsi la casse et la dépose de culasse qui suit.
