Coussinets bielles trimétal ACL RACE BMW / TOYOTA 3.0 24V B58B30 Coussinets bielles trimétal ACL RACE BMW / TOYOTA 3.0 24V B58B30 Coussinets bielles trimétal ACL RACE BMW / TOYOTA 3.0 24V B58B30 Coussinets bielles trimétal ACL RACE BMW / TOYOTA 3.0 24V B58B30 Coussinets bielles trimétal ACL RACE BMW / TOYOTA 3.0 24V B58B30 Coussinets bielles trimétal ACL RACE BMW / TOYOTA 3.0 24V B58B30

Coussinets de bielles trimétal BMW / Toyota B58B30

191,13 € TTC
212,36 € TTC -10%

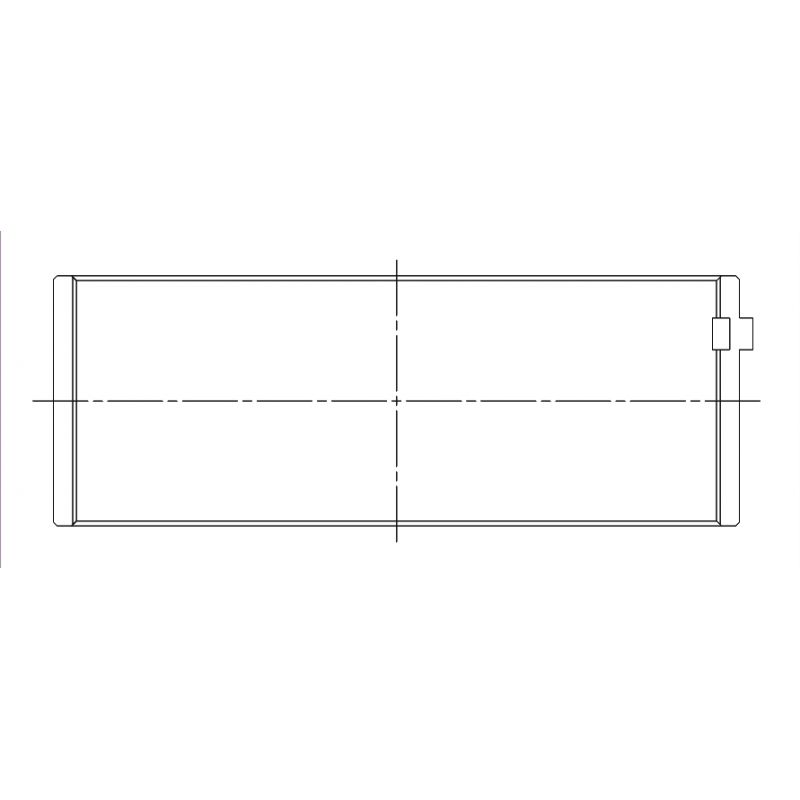

Jeu de 12 demi-coussinets de bielles trimétal pour BMW / Toyota B58B30.

  • Marques et traitements : ACL Race, ACL Calico et King GPC
  • Compatibilités : BMW Séries 1 à 8, X3 à X7, Z4 et Toyota GR Supra
  • Codes moteurs : B58B30A, B58B30B, B58B30C
  • Cotes disponibles : standard à +0.25 mm, versions à jeu augmenté (HX, STDX)
6B1510H-STD
77 disponibles en stock Europe (délai 72h)
Payer en plusieurs fois

Le six cylindres BMW B58B30

Le B58B30 est le six cylindres en ligne 3,0 litres turbocompressé à injection directe de BMW (2 998 cm³, alésage 82 mm, course 94,6 mm), apparu en 2015 en remplacement du N55B30. Il équipe une large part de la gamme BMW (Séries 1 à 8, X3 à X7, Z4) ainsi que la Toyota GR Supra, de 258 à 394 cv selon les versions. Les variantes B58B30A, B58B30B et B58B30C partagent le même diamètre de maneton : un seul jeu de coussinets couvre la famille.

En sortie d'usine, BMW monte sur ce moteur des coussinets de bielles (références 11 24 7 620 969 et 11 24 7 620 970), choisis selon les tolérances d'usinage du maneton. Ce sont des coussinets de série, dimensionnés pour les charges du moteur d'origine : dès que la puissance, le régime ou la pression de suralimentation augmentent, ils atteignent leurs limites.

Les coussinets de bielles trimétal

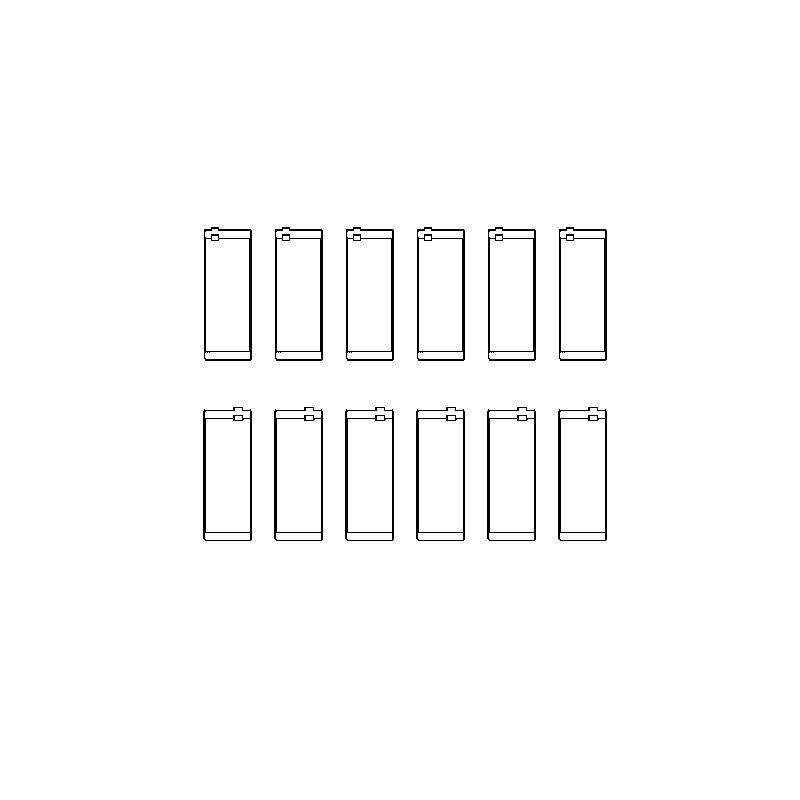

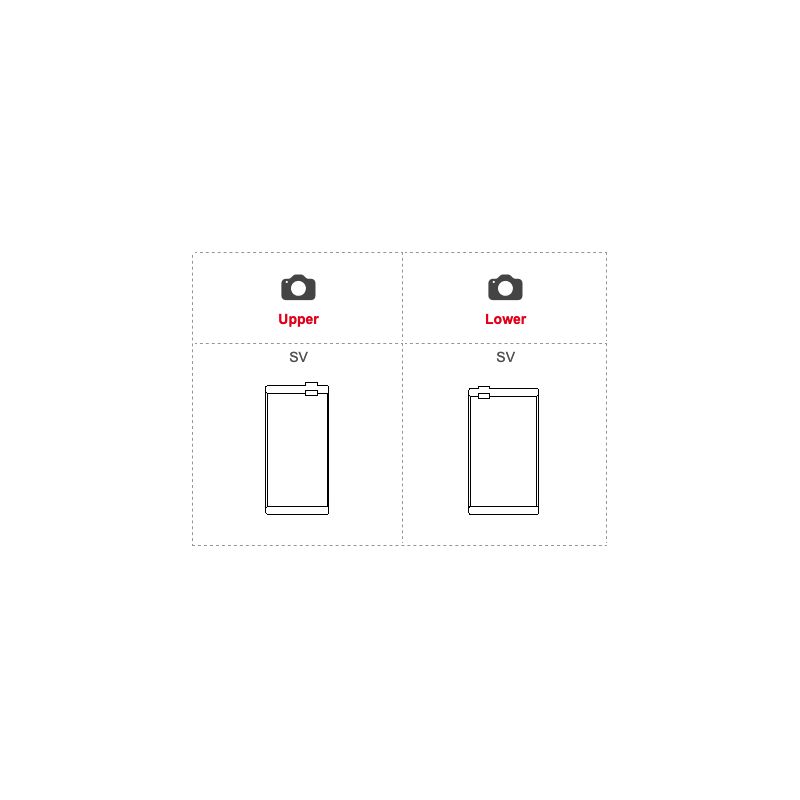

Un coussinet trimétal superpose trois couches : un dos en acier, une couche intermédiaire en cuivre-plomb à forte capacité de charge et une couche de glissement anti-friction qui protège le maneton. Le jeu complet comprend 12 demi-coussinets, soit 6 paires pour un six cylindres. Côté King, ce jeu complet se compose de 1 boîte CR6887GPC de 6 paires.

Le coussinet d'origine se limite à un alliage d'aluminium sur dos acier, destiné aux charges faibles à moyennes, alors que le trimétal est conçu pour des charges élevées et prolongées : un bi-métal aluminium encaisse environ 8 000 psi, un trimétal performance jusqu'à 12 000 psi, soit 50 % de plus. D'où une meilleure résistance et une meilleure durabilité sur les moteurs turbo, compresseur et haut régime.

Caractéristiques techniques

Cotes de montage communes à toutes les références
Coussinets ACL / King
Ø maneton 49.975 / 49.992 mm
Ø logement 53.600 / 53.619 mm
Largeur 17 / 19.5 mm
Référence OEM
Réf. 11 24 7 620 969 et 620 970
RéférenceMarque et traitementCôteÉpaisseur paroi (mm)
6B1510H-STD ACL Race - Sans traitement Standard 1.793
6B1510HX-STD ACL Race - Sans traitement Std, jeu augmenté (HX) 1.780
6B1510H-.025 ACL Race - Sans traitement +0.025 1.806
6B1510H-.25 ACL Race - Sans traitement +0.25 1.918
6B1510HXC-STD ACL Race - Calico CT-1 Std, jeu augmenté (HX)
CR6887GPC King GPC - Revêtement polymère Standard 1.788
CR6887GPC STDX King GPC - Revêtement polymère Std, jeu augmenté (STDX) 1.775
CR6887GPC.026 King GPC - Revêtement polymère +0.026 1.801
CR6887GPC0.25 King GPC - Revêtement polymère +0.25 1.915

Jeu de fonctionnement

On appelle jeu de fonctionnement l'écart entre le coussinet et le maneton, rempli par le film d'huile.

Pendant que le moteur tourne, le maneton flotte sur ce film d'huile, qui porte la charge sans contact direct avec le coussinet. L'épaisseur du film dépend du jeu : trop serré, l'huile passe mal, la température s'élève et le risque de grippage augmente ; trop large, l'huile s'échappe, le film porte moins et la pression d'huile diminue. Un jeu correct garantit à la fois une lubrification suffisante et un film bien maintenu.

Côte / versionQuand la choisirACL Race SeriesKing GPC
Standard (STD) Maneton d'origine, non rectifié 0.053 à 0.063 mm 0.050 mm - 0.063 mm
Jeu majoré (HX / STDX) Jeu plus large : fort débit d'huile, haut régime 0.078 à 0.088 mm 0.075 mm - 0.088 mm
+0.025 / +0.026 mm Maneton poli 0.053 à 0.063 mm 0.050 mm - 0.063 mm
+0.25 mm Maneton rectifié à 0.25 mm 0.053 à 0.063 mm 0.050 mm - 0.063 mm

Contrôle au montage : posez un fil calibré (Plastigauge) sur le maneton, serrez le chapeau de bielle au couple (voir le tableau des couples ci-dessous), puis comparez l'écrasement du fil à la réglette pour lire le jeu.

Plastigauge

Commander le Plastigauge →

Couples de serrage des vis de bielle

Visserie Au couple À la jauge (allongement)
Bielle forgée, ARP2000
(3/8″ × 38 mm)
61 Nm 0.140 à 0.152 mm
Bielle forgée, ARP L19
(3/8″ × 38 mm)
67.8 Nm 0.152 à 0.165 mm

ARP recommande la méthode par allongement (jauge).

Guide technique

Ces coussinets de bielles trimétal ACL et King s'adressent aux moteurs préparés et à la compétition : là où un coussinet de série atteint vite sa limite, ils acceptent davantage de puissance, de régime et de pression de suralimentation. Leur gamme comprend la cote standard, une cote +0.025 / +0.026 mm pour un maneton simplement poli, une cote de rectification à +0.25 mm et une version HX / STDX à jeu majoré pour les moteurs qui prennent des tours ou demandent un fort débit d'huile. Elle permet de conserver la même référence après rectification du vilebrequin et d'ajuster le jeu à l'huile utilisée et à l'usage du moteur.

Les deux marques

ACL ACL Bearing Company, fabricant australien de coussinets moteur haute performance depuis 1949, propose avec sa gamme Race Series des coussinets trimétal précis, déclinés en de nombreuses cotes et éprouvés sur les moteurs préparés du monde entier. Sa version Calico (suffixe HC) reçoit en plus le revêtement CT-1, un lubrifiant sec en film qui réduit le frottement et l'usure par abrasion.
King Racing King Engine Bearings, fabricant israélien de coussinets moteur haute performance depuis les années 1960, propose avec sa gamme GPC un trimétal à base d'argent : dos acier, couche intermédiaire en bronze au plomb et couche de surface à base d'argent chargée de lubrifiant solide. Son revêtement polymère de 10 microns protège le coussinet en cas de manque d'huile ou de contact métal sur métal.

Construction et avantages

Critère ACL Race Series King Racing
Vue en coupe Coupe d'un coussinet trimétal ACL Race Series Coupe d'un coussinet trimétal King Racing
Type Coussinet trimétal haute performance Coussinet trimétal haute performance
Pays de fabrication Australie Israël
Construction Trimétal : dos acier, couche de cuivre, surface tendre Trimétal : dos acier, bronze au plomb, surface à base d'argent
Alliage Race Series (cuivre-plomb) GPC (argent, lubrifiant solide)
Revêtement protecteur Non (Race) ; Calico CT-1 (HC) Oui : polymère 10 µm
Cotes disponibles Standard à +0.25 mm (+ jeu augmenté HX) Standard à +0.25 mm (+ jeu augmenté STDX)

Compatibilité véhicules

Ce jeu de coussinets de bielles convient au six cylindres BMW et Toyota B58B30 :

MarqueModèle (châssis)Code moteurPuissanceAnnées
BMW Série 3 (F30, F80) 340 i, 340 i xDrive B58B30A 326–360 cv 2015–2018
BMW Série 3 Touring (F31) 340 i, 340 i xDrive B58B30A 326–360 cv 2015–2019
BMW Série 7 (G11, G12) 740 i, 740 Li, 740 Li xDrive, 745 e, 745 Le, 745 Le xDrive B58B30A B58B30C 326–394 cv 2015–2022
BMW Série 4 Coupé (F32, F82) 440 i, 440 i xDrive B58B30A 326–360 cv 2016–2020
BMW Série 4 Décapotable (F33, F83) 440 i, 440 i xDrive B58B30A 326–360 cv 2016–2020
BMW Série 4 Gran Coupé (F36) 440 i, 440 i xDrive B58B30A 326–360 cv 2016–2021
BMW Série 1 (F21) M 140 i, M 140 i xDrive B58B30A 340 cv 2015–2019
BMW Série 1 (F20) M 140 i, M 140 i xDrive B58B30A 340 cv 2016–2019
BMW Série 2 Coupé (F22, F87) M 240 i, M 240 i xDrive B58B30A 340 cv 2015–2021
BMW Série 2 Décapotable (F23) M 240 i, M 240 i xDrive B58B30A 340 cv 2015–2021
BMW Série 3 Gran Turismo (F34) 340 i, 340 i xDrive B58B30A 326–360 cv 2016–
BMW Série 5 (G30, F90) 540 i, 540 i xDrive, 545 e xDrive B58B30A B58B30C 333–394 cv 2016–2023
BMW Série 5 Touring (G31) 540 i xDrive B58B30A B58B30C 333–360 cv 2017–
BMW Série 6 Gran Turismo (G32) 640 i, 640 i xDrive, 630 i xDrive B58B30A B58B30C 258–360 cv 2017–
BMW X3 (G01, F97, G08) xDrive M40 i, M40 i xDrive B58B30A B58B30B B58B30C 333–387 cv 2017–
BMW X4 (G02, F98) xDrive M40 i B58B30A B58B30B B58B30C 333–387 cv 2018–
BMW X5 (G05, F95) xDrive 40 i, xDrive 45 e, sDrive 40 i B58B30C 320–394 cv 2018–2023
BMW Z4 Roadster (G29) M40 i B58B30B B58B30C 340–387 cv 2018–
BMW X7 (G07) xDrive 40 i B58B30C 333–340 cv 2019–
BMW Série 3 (G20, G80, G28) M 340 i xDrive, M 340 i B58B30B 374–387 cv 2019–
BMW Série 8 Coupé (G15, F92) 840 i, 840 i xDrive B58B30C 333–340 cv 2019–
BMW Série 8 Décapotable (G14, F91) 840 i, 840 i xDrive B58B30C 333–340 cv 2019–
BMW Série 3 Touring (G21, G81) M 340 i xDrive B58B30B 374–392 cv 2019–
BMW Série 8 Gran Coupé (G16, F93) 840 i, 840 i xDrive B58B30C 333–340 cv 2019–
BMW X6 (G06, F96) sDrive 40 i, xDrive 40 i B58B30C 333–340 cv 2019–
BMW Série 4 Coupé (G22, G82) M 440 i xDrive, M 440 i B58B30B 374–392 cv 2020–
BMW Série 4 Décapotable (G23, G83) M 440 i xDrive, M 440 i B58B30B 374–392 cv 2020–
BMW Série 4 Gran Coupé (G26) M440 i xDrive, M440 i B58B30B 374–392 cv 2021–
BMW Série 2 Coupé (G42, G87) M240 i xDrive, M240 i B58B30B B58B30C 333–392 cv 2021–
TOYOTA GR Supra (DB) 3.0 GR B58B30B B58B30C 340–387 cv 2019–

Pourquoi changer les coussinets

Remplacer les coussinets lors d'une préparation ou d'une réfection, c'est se prémunir contre la casse la plus coûteuse : un coussinet de bielle défaillant raye le maneton, pollue le circuit d'huile de ses débris et oblige au moins à rectifier le vilebrequin, voire à remplacer la bielle et le bloc. Face à ces frais, un jeu neuf pèse peu : c'est la pièce la moins chère de l'attelage mobile, mais celle dont la défaillance revient le plus cher.
