Trimetalen drijfstanglagers BMW / Toyota B58B30

De BMW B58B30 zescilinder

De B58B30 is de 3,0-liter turbo-zescilinder-in-lijn met directe injectie van BMW (2 998 cm³, boring 82 mm, slag 94,6 mm), verschenen in 2015 als opvolger van de N55B30. Hij zit in een groot deel van het BMW-gamma (1- tot 8-serie, X3 tot X7, Z4) en in de Toyota GR Supra, met 258 tot 394 pk afhankelijk van de versie. De varianten B58B30A, B58B30B en B58B30C delen dezelfde kruktapdiameter: één lagerset dekt de hele familie.

Af fabriek monteert BMW op deze motor drijfstanglagers (referenties 11 24 7 620 969 en 11 24 7 620 970), gekozen op basis van de bewerkingstoleranties van de kruktap. Het zijn serielagers, gedimensioneerd voor de belastingen van de originele motor: zodra vermogen, toerental of turbodruk toenemen, bereiken ze hun grenzen.

Trimetalen drijfstanglagers

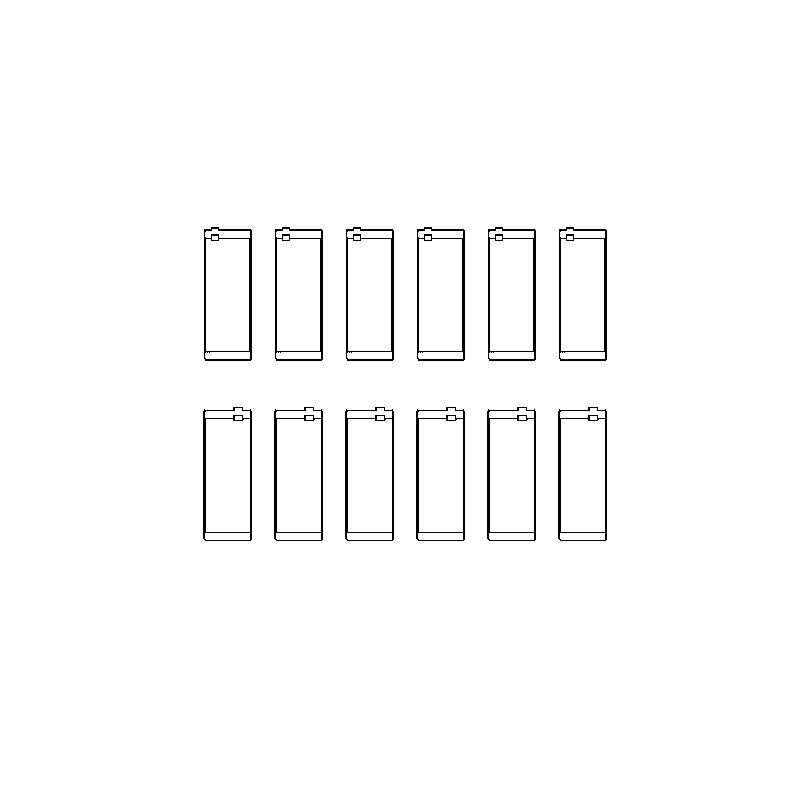

Een trimetalen lager bestaat uit drie lagen: een stalen rug, een tussenlaag van koper-lood met een hoge draagkracht en een antifrictie-glijlaag die de tap beschermt. De complete set bevat 12 lagerhelften, zes paren voor een zescilinder. Bij King bestaat de complete set uit 1 doos CR6887GPC van 6 paren.

Het originele lager blijft beperkt tot een aluminiumlegering op een stalen rug, bedoeld voor lage tot gemiddelde belastingen, terwijl trimetaal is ontworpen voor hoge en langdurige belastingen: een aluminium bimetaal verdraagt ongeveer 8 000 psi, een performance-trimetaal tot 12 000 psi, oftewel 50 % meer. Vandaar een betere weerstand en een langere levensduur bij turbo-, compressor- en hoogtoerige motoren.

Technische specificaties

Technische gids

De hier getoonde ACL- en King-drijfstanglagers zijn trimetalen lagers, ontworpen voor motorbouw en competitie. Vergeleken met een origineel lager verdragen ze veel hogere belastingen: ze verwerken meer vermogen, hoog toerental of de toevoeging van een turbo of compressor, daar waar een standaardlager snel zijn grens bereikt.

De twee merken

	ACL Bearing Company, een Australische fabrikant van hoogwaardige motorlagers sinds 1949, biedt met zijn Race Series-gamma nauwkeurige trimetalen lagers, verkrijgbaar in talrijke maten en beproefd op geprepareerde motoren wereldwijd. De Calico-versie (achtervoegsel HC) krijgt daarbovenop de CT-1-coating, een droge filmsmering die wrijving en slijtage door abrasie vermindert.
	King Engine Bearings, een Israëlische fabrikant van hoogwaardige motorlagers sinds de jaren 1960, biedt met zijn GPC-reeks een trimetaal op zilverbasis: stalen rug, tussenlaag van loodbrons en een deklaag op zilverbasis met vaste smeermiddeldeeltjes. De polymeercoating van 10 micron beschermt het lager bij oliegebrek of metaal-op-metaalcontact.

Constructie en voordelen

Kenmerk	ACL Race Series	King Racing
Doorsnede
Type	Trimetalen lager voor hoge prestaties	Trimetalen lager voor hoge prestaties
Land van fabricage	Australië	Israël
Constructie	Trimetaal: stalen rug, koperlaag, zachte oppervlakte	Trimetaal: stalen rug, loodbrons, deklaag op zilverbasis
Legering	Race Series (koper-lood)	GPC (zilver, vast smeermiddel)
Beschermende coating	Nee (Race); Calico CT-1 (HC)	Ja: polymeer 10 µm
Beschikbare maten	Standaard tot +0.25 mm (+ vergrote speling HX)	Standaard tot +0.25 mm (+ vergrote speling STDX)

Voertuigcompatibiliteit

Deze drijfstanglagerset past op de BMW en Toyota B58B30 zescilinder:
