Bronzine di biella trimetallo BMW / Toyota B58B30

191,13 € (Tasse incl.)
212,36 € (Tasse incl.) -10%

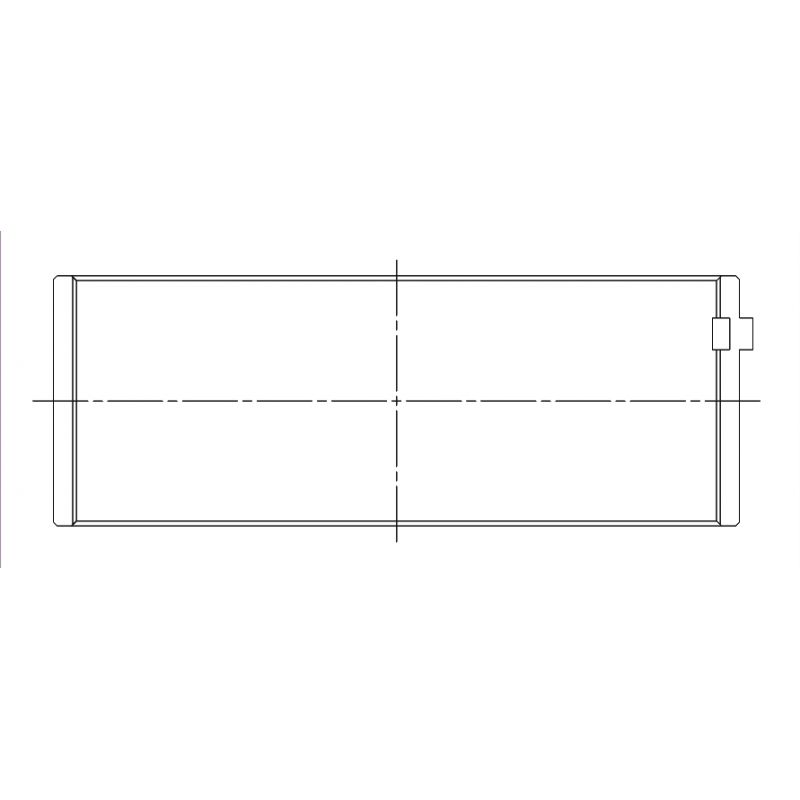

Kit di 12 semicuscinetti di biella trimetallo per BMW / Toyota B58B30.

  • Marchi e trattamenti: ACL Race, ACL Calico e King GPC
  • Compatibilità: BMW Serie 1-8, X3-X7, Z4 e Toyota GR Supra
  • Codici motore: B58B30A, B58B30B, B58B30C
  • Misure disponibili: da standard a +0.25 mm, versioni a gioco maggiorato (HX, STDX)
6B1510H-STD
80 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il sei cilindri BMW B58B30

Il B58B30 è il sei cilindri in linea 3,0 litri turbo a iniezione diretta di BMW (2 998 cm³, alesaggio 82 mm, corsa 94,6 mm), apparso nel 2015 in sostituzione dell'N55B30. Equipaggia gran parte della gamma BMW (Serie 1-8, X3-X7, Z4) e la Toyota GR Supra, da 258 a 394 CV a seconda della versione. Le varianti B58B30A, B58B30B e B58B30C condividono lo stesso diametro del perno di biella: un solo kit di bronzine copre la famiglia.

In origine BMW monta su questo motore bronzine di biella (codici 11 24 7 620 969 e 11 24 7 620 970), scelte in base alle tolleranze di lavorazione del perno di biella. Sono bronzine di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

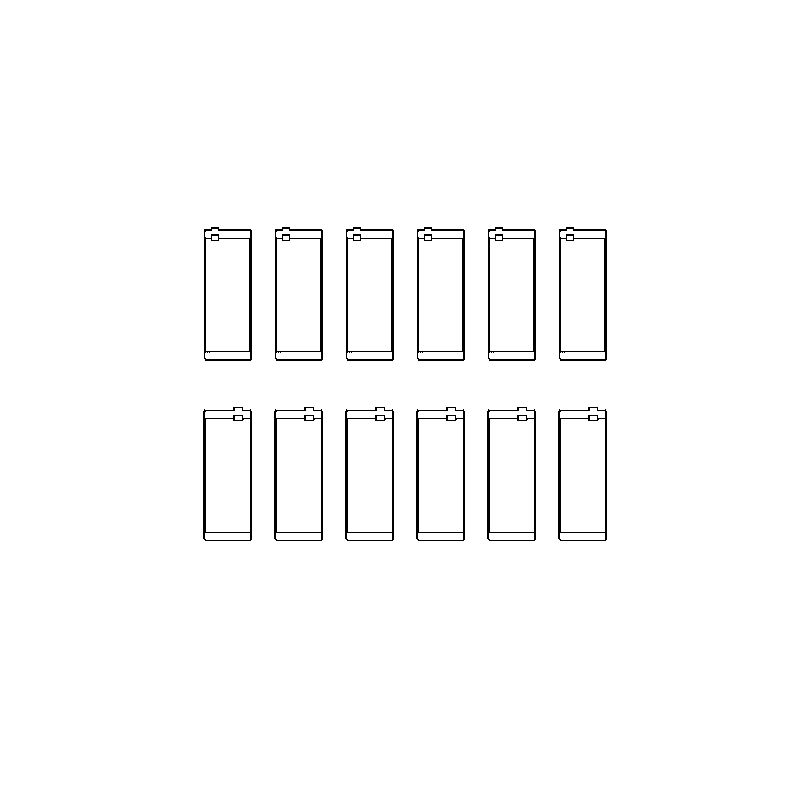

Una bronzina trimetallica sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antifrizione che protegge il perno. Il set completo comprende 12 semibronzine, sei coppie per un sei cilindri. Per King, il set completo è composto da 1 confezione CR6887GPC da 6 coppie.

La bronzina di origine si limita a una lega di alluminio su dorso in acciaio, destinata a carichi bassi e medi, mentre il trimetallo è concepito per carichi elevati e prolungati: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 49.975 / 49.992 mm
Ø sede 53.600 / 53.619 mm
Larghezza 17 / 19.5 mm
Riferimento OEM
Cod. 11 24 7 620 969 e 620 970
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
6B1510H-STD ACL Race - Senza trattamento Standard 1.793
6B1510HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.780
6B1510H-.025 ACL Race - Senza trattamento +0.025 1.806
6B1510H-.25 ACL Race - Senza trattamento +0.25 1.918
6B1510HXC-STD ACL Race - Calico CT-1 Std, gioco maggiorato (HX)
CR6887GPC King GPC - Rivestimento polimerico Standard 1.788
CR6887GPC STDX King GPC - Rivestimento polimerico Std, gioco maggiorato (STDX) 1.775
CR6887GPC.026 King GPC - Rivestimento polimerico +0.026 1.801
CR6887GPC0.25 King GPC - Rivestimento polimerico +0.25 1.915

Gioco di funzionamento

Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di biella, riempita dal film d'olio.

Mentre il motore gira, il perno di biella galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.

Misura / versioneQuando sceglierlaACL Race SeriesKing GPC
Standard (STD) Perno di serie, non rettificato da 0.053 a 0.063 mm 0.050 mm - 0.063 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.078 a 0.088 mm 0.075 mm - 0.088 mm
+0.025 / +0.026 mm Perno lucidato da 0.053 a 0.063 mm 0.050 mm - 0.063 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.053 a 0.063 mm 0.050 mm - 0.063 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Queste bronzine di biella trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.

Le due marche

ACL ACL Bearing Company, produttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua gamma Race Series bronzine trimetalliche precise, disponibili in numerose maggiorazioni e collaudate sui motori elaborati di tutto il mondo. La versione Calico (suffisso HC) riceve in più il rivestimento CT-1, un lubrificante secco a film che riduce l'attrito e l'usura per abrasione.
King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la gamma GPC un trimetallo a base d'argento: dorso in acciaio, strato intermedio in bronzo al piombo e strato superficiale a base d'argento con particelle di lubrificante solido. Il rivestimento polimerico da 10 micron protegge la bronzina in caso di carenza d'olio o di contatto metallo su metallo.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallo: dorso in acciaio, bronzo al piombo, superficie a base d'argento
Lega Race Series (rame-piombo) GPC (argento, lubrificante solido)
Rivestimento protettivo No (Race); Calico CT-1 (HC) Sì: polimero 10 µm
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) Standard fino a +0.25 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al sei cilindri BMW e Toyota B58B30:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (F30, F80) 340 i, 340 i xDrive B58B30A 326–360 CV 2015–2018
BMW Serie 3 Touring (F31) 340 i, 340 i xDrive B58B30A 326–360 CV 2015–2019
BMW Serie 7 (G11, G12) 740 i, 740 Li, 740 Li xDrive, 745 e, 745 Le, 745 Le xDrive B58B30A B58B30C 326–394 CV 2015–2022
BMW Serie 4 Coupé (F32, F82) 440 i, 440 i xDrive B58B30A 326–360 CV 2016–2020
BMW Serie 4 Cabriolet (F33, F83) 440 i, 440 i xDrive B58B30A 326–360 CV 2016–2020
BMW Serie 4 Gran Coupé (F36) 440 i, 440 i xDrive B58B30A 326–360 CV 2016–2021
BMW Serie 1 (F21) M 140 i, M 140 i xDrive B58B30A 340 CV 2015–2019
BMW Serie 1 (F20) M 140 i, M 140 i xDrive B58B30A 340 CV 2016–2019
BMW Serie 2 Coupé (F22, F87) M 240 i, M 240 i xDrive B58B30A 340 CV 2015–2021
BMW Serie 2 Cabriolet (F23) M 240 i, M 240 i xDrive B58B30A 340 CV 2015–2021
BMW Serie 3 Gran Turismo (F34) 340 i, 340 i xDrive B58B30A 326–360 CV 2016–
BMW Serie 5 (G30, F90) 540 i, 540 i xDrive, 545 e xDrive B58B30A B58B30C 333–394 CV 2016–2023
BMW Serie 5 Touring (G31) 540 i xDrive B58B30A B58B30C 333–360 CV 2017–
BMW Serie 6 Gran Turismo (G32) 640 i, 640 i xDrive, 630 i xDrive B58B30A B58B30C 258–360 CV 2017–
BMW X3 (G01, F97, G08) xDrive M40 i, M40 i xDrive B58B30A B58B30B B58B30C 333–387 CV 2017–
BMW X4 (G02, F98) xDrive M40 i B58B30A B58B30B B58B30C 333–387 CV 2018–
BMW X5 (G05, F95) xDrive 40 i, xDrive 45 e, sDrive 40 i B58B30C 320–394 CV 2018–2023
BMW Z4 Roadster (G29) M40 i B58B30B B58B30C 340–387 CV 2018–
BMW X7 (G07) xDrive 40 i B58B30C 333–340 CV 2019–
BMW Serie 3 (G20, G80, G28) M 340 i xDrive, M 340 i B58B30B 374–387 CV 2019–
BMW Serie 8 Coupé (G15, F92) 840 i, 840 i xDrive B58B30C 333–340 CV 2019–
BMW Serie 8 Cabriolet (G14, F91) 840 i, 840 i xDrive B58B30C 333–340 CV 2019–
BMW Serie 3 Touring (G21, G81) M 340 i xDrive B58B30B 374–392 CV 2019–
BMW Serie 8 Gran Coupé (G16, F93) 840 i, 840 i xDrive B58B30C 333–340 CV 2019–
BMW X6 (G06, F96) sDrive 40 i, xDrive 40 i B58B30C 333–340 CV 2019–
BMW Serie 4 Coupé (G22, G82) M 440 i xDrive, M 440 i B58B30B 374–392 CV 2020–
BMW Serie 4 Cabriolet (G23, G83) M 440 i xDrive, M 440 i B58B30B 374–392 CV 2020–
BMW Serie 4 Gran Coupé (G26) M440 i xDrive, M440 i B58B30B 374–392 CV 2021–
BMW Serie 2 Coupé (G42, G87) M240 i xDrive, M240 i B58B30B B58B30C 333–392 CV 2021–
TOYOTA GR Supra (DB) 3.0 GR B58B30B B58B30C 340–387 CV 2019–

Perché sostituire le bronzine

Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
