Kit molle valvola rinforzate BMW Toyota B58B30

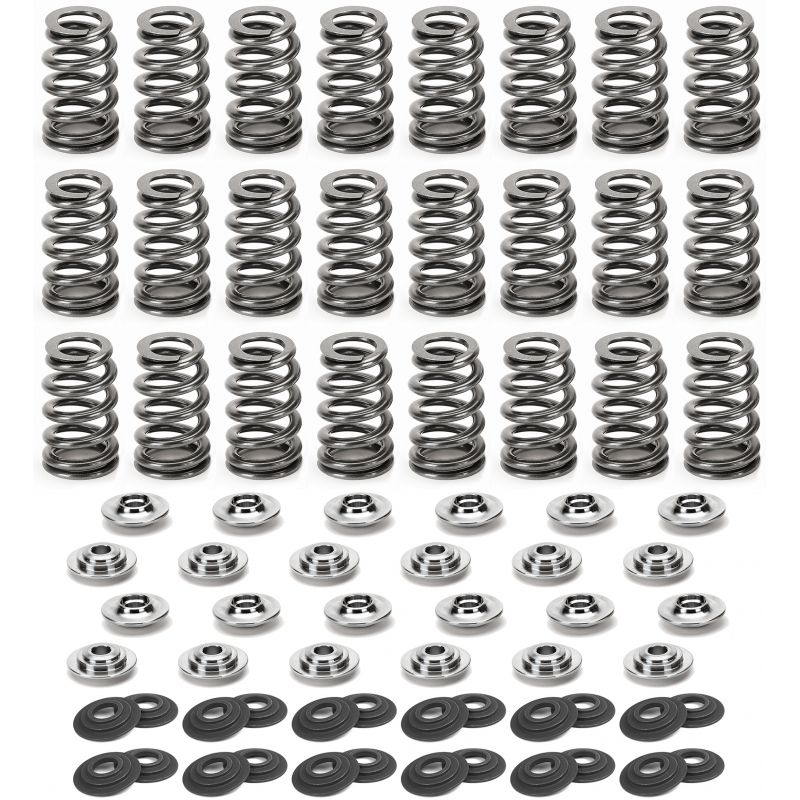

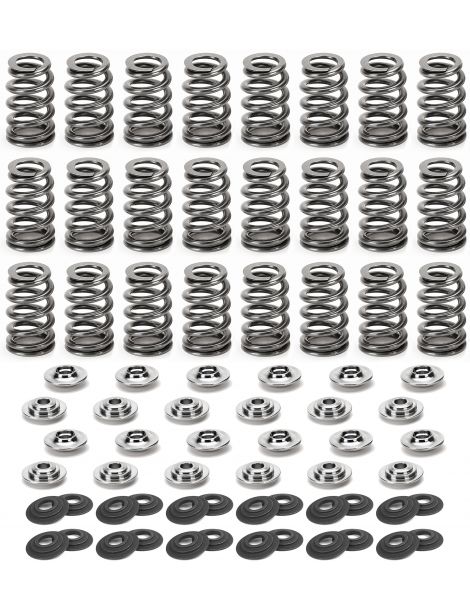

Kit di 24 molle valvola rinforzate per i motori BMW e Toyota B58 da 3,0 litri.
- Marca: SUPERTECH, FERREA
- Motori: B58B30, B58B30B, B58B30C
- Molle: singole
- Contenuto: molle, piattelli superiori, inferiori secondo il kit
Motori BMW e Toyota interessati
Questo kit si rivolge al B58, il sei cilindri in linea turbo da 3,0 litri con 24 valvole (B58B30 per BMW, con le varianti B58B30B e B58B30C), montato su BMW M140i, M240i, 340i, M340i, 440i, 540i e Z4 M40i e sulla Toyota GR Supra. Gli steli delle valvole misurano 5 mm in aspirazione e 6 mm allo scarico; le comandano bilancieri a rullo con elemento idraulico.
Di serie ogni valvola è richiamata da una molla singola: 11 34 7 618 835 oppure 11 34 8 623 323 in aspirazione, 11 34 8 603 911 allo scarico. La trattengono un piattello superiore (11 34 7 539 917 in aspirazione, 11 34 7 614 134 allo scarico) e i semiconi (11 34 1 438 142 e 11 34 1 461 405).
Kit molle valvola rinforzate SUPERTECH e FERREA
Dopo il picco della camma la molla richiama la valvola sulla sede, tenendola contro il bilanciere. Se ai giri alti cede, la valvola smette di seguire la camma e rimbalza, a volte fino al pistone: è lo sfarfallamento.
Qui ogni valvola monta una molla singola con piattello superiore in titanio; con SUPERTECH: 334 N o 374 N alla sede, 689 N o 698 N a 10 mm di alzata. Sul fronte FERREA, il kit KT4048 impiega piattelli superiori in titanio, che il marchio dichiara fino al 40 % più leggeri dell'acciaio, così da ridurre la massa da muovere.
Caratteristiche tecniche del kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-B58B | SUPERTECH | Singole, coniche | 334 N a 37,0 mm | 689 N a 10 mm | 35,6 N/mm | 24 molle, 24 piattelli superiori in titanio | ||
| SPRK-B58B-2 | SUPERTECH | Singole, coniche | 374 N a 37,0 mm | 698 N a 10 mm | 32,3 N/mm | 24 molle, 24 piattelli superiori in titanio | ||
| KT4048 | FERREA | Singole | Est. 22,5 / int. 15,5 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
Montaggio del kit molle
| Componente | Originale BMW e Toyota | Kit molle rinforzate |
|---|---|---|
| Molla | Singola: asp. 11 34 7 618 835 oppure 11 34 8 623 323; scarico 11 34 8 603 911 | Specifico del kit: SPR-FE20BE (SPRK-B58B) o SPR-FE20BE-2 (SPRK-B58B-2), singola conica; KT4048: S10177, singola |
| Piattello superiore | Asp. 11 34 7 539 917; scarico 11 34 7 614 134 | Specifico del kit: RET-BMB48-TI (asp.) e RET-BMB48-TE (scarico), titanio; KT4048: E11147 (asp.) e E11146 (scarico), titanio |
| Piattello inferiore | Originale mantenuto (SUPERTECH); KT4048: SL1176 (asp.) e SL1175 (scarico) | |
| Semiconi | Asp. 11 34 1 438 142; scarico 11 34 1 461 405 | Originali mantenuti |
Ogni kit SUPERTECH fornisce 24 molle (SPR-FE20BE per SPRK-B58B, SPR-FE20BE-2 per SPRK-B58B-2), 12 piattelli superiori RET-BMB48-TI per l'aspirazione e 12 piattelli RET-BMB48-TE per lo scarico; i piattelli inferiori e i semiconi originali restano al loro posto. Il kit FERREA KT4048 fornisce 24 molle S10177, 12 piattelli superiori in titanio E11147 per l'aspirazione e 12 E11146 per lo scarico, più 12 piattelli inferiori SL1176 per l'aspirazione e 12 SL1175 per lo scarico; i semiconi originali restano al loro posto.
A valvola chiusa, l'altezza di montaggio va dal fondo del piattello inferiore, dove si appoggia la molla, fino al piattello superiore. SUPERTECH indica il carico a una sola altezza; se il pacchetto sale, per esempio dopo un'ampia spianatura delle sedi, ogni millimetro in più riduce il carico di tanti newton quanti ne vale la rigidità (valori nella tabella seguente).
| SPRK-B58B | SPRK-B58B-2 | KT4048 | |
|---|---|---|---|
| Altezza di montaggio | 37,0 mm | 37,0 mm | |
| Carico alla sede a questa altezza | 334 N | 374 N |
Guida tecnica
Le marche proposte
| SUPERTECH, azienda di San Jose in California, vanta oltre trent'anni di attività nelle corse e fornisce componenti di distribuzione. Molle in acciaio al cromo, silicio e vanadio, piattelli in titanio di qualità militare; ogni lotto passa controlli acustici, radiografici e laser. | |
| Nata in Florida nel 1978, FERREA Racing Components realizza in proprio l'intera distribuzione: valvole, molle, punterie e bilancieri. I fondatori, Horacio Ferrea e Daniel Urrutia, erano preparatori argentini; i suoi componenti equipaggiano auto da NASCAR, dragster e da pista. |
Come scegliere
Con molle rinforzate è possibile alzare il regime massimo, installare un albero più spinto o sovralimentare di più senza che la valvola perda il contatto con la camma. I due kit SUPERTECH garantiscono 334 N e 374 N alla sede, 689 N e 698 N a 10 mm di alzata. Prima di ordinare, controllate che con l'albero scelto le molle non arrivino mai a pacco, cosa che avviene all'altezza di 23,2 mm.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il primo kit applica 334 N alla sede, il secondo 374 N. Per sapere quale fa al caso vostro, mettete a confronto tre dati: l'alzata dell'albero a camme previsto, i giri massimi a cui puntate e la sovralimentazione del turbo. Con valori crescenti la molla deve essere più forte, purché resti lontana dal pacco. Meglio non esagerare: una molla più rigida del necessario affatica camme, rulli dei bilancieri e punterie idrauliche, che si usurano in anticipo. Prendete il carico di ciascun kit come riferimento e confrontatelo con l'albero a camme che intendete montare. |
| Molla singola o doppia | Qui si tratta di molle singole, coniche con SUPERTECH: una spira sola, più larga alla base che in testa, per ridurre la massa in movimento. Una molla doppia incastra due spire per sopportare più carico; questi kit non ne comprendono. |
Quando le molle rinforzate diventano necessarie
- Albero a camme con un'alzata superiore a quella di serie
- Regime massimo spostato ben oltre quello originale
- Taratura del turbo più spinta, più pressione
- Testata rivista per l'uso in circuito, drift o rally
- Valvole che sfarfallano nei giri, molle stanche
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| BMW M140i (F20, F21) | B58B30 | 2015- | |
| BMW M240i (F22, F87) | B58B30 | 2015-2021 | |
| BMW M240i (G42) | B58B30B | 2021- | |
| BMW 340i (F30) | B58B30 | 2015-2018 | |
| BMW M340i (G20) | B58B30 | 2019- | |
| BMW 440i (F32, F82) | B58B30 | 2016- | |
| BMW 540i (G30) | B58B30 | 2016-2020 | |
| BMW Z4 M40i (G29) | B58B30C | 2018- | |
| Toyota GR Supra 3.0 (DB) | B58B30C | 2019- | |
| Toyota GR Supra 3.0 (DB) | B58B30B | 2020- |
Codice OEM (molla valvola): 11 34 7 618 835 oppure 11 34 8 623 323 (aspirazione), 11 34 8 603 911 (scarico)
