Prigionieri testata rinforzati ARP BMW TOYOTA B58

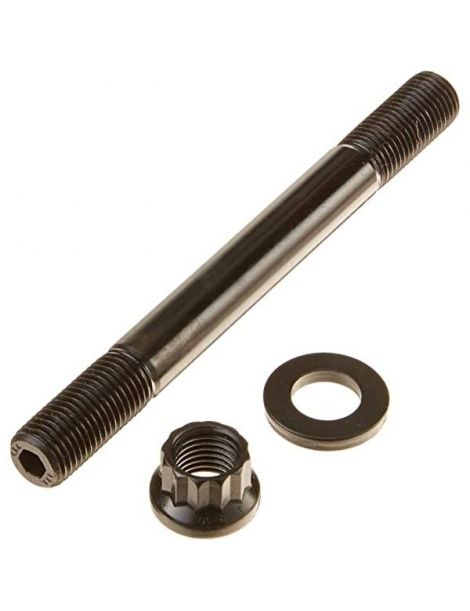

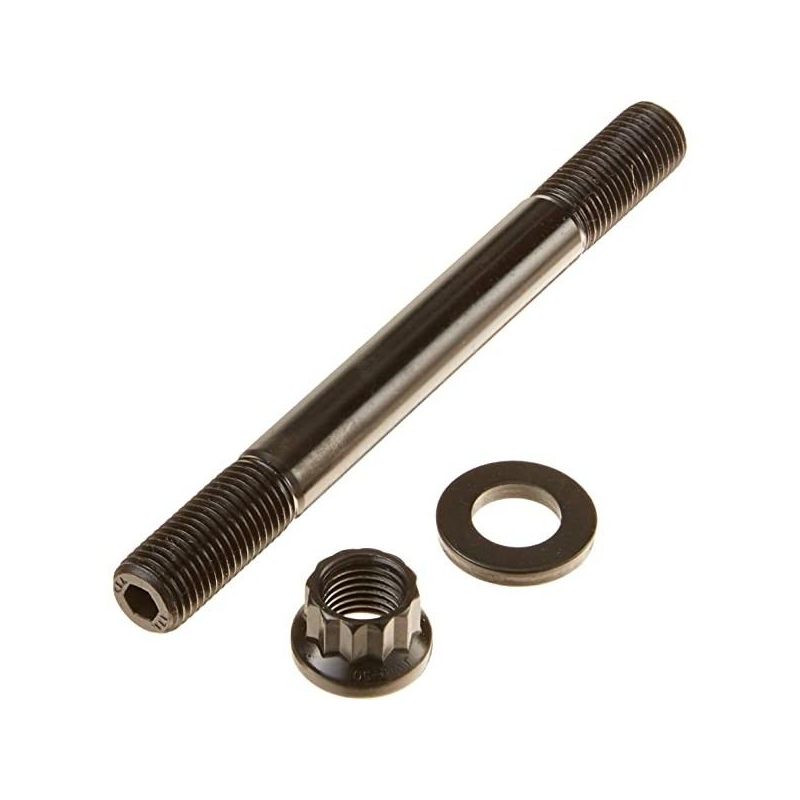

Kit di 14 prigionieri testata ARP per BMW e Toyota GR Supra, motore B58B30 (3.0 24V).
- Marca: ARP
- Motori: B58B30
- Filettatura: M11
- Grado: ARP2000, CA625+
Il motore interessato
Il B58B30 è il sei cilindri in linea a benzina turbo da 3,0 litri di BMW (2.998 cm³, alesaggio 82 mm, corsa 94,6 mm), prodotto dal 2015. Equipaggia numerosi modelli BMW, dalla M140i alla Serie 7 e alla Serie 8, tra cui X3, X4, X5, X6, X7 e Z4, nonché la Toyota GR Supra dal 2019.
Di serie, la testata è fissata da viti M11 da 188 mm (riferimento 11 12 8 644 674). Il costruttore prevede un serraggio a coppia, seguito da un angolo.
Prigionieri testata rinforzati ARP
Ogni ciclo di combustione spinge la testata verso l'alto. È la bulloneria della testata a opporsi, mantenendo sulla guarnizione una pressione di serraggio costante; se questa pressione cala, la tenuta non è più garantita.
Sono proposti quattro kit ARP da 14 prigionieri con dadi a 12 punte, diametro M11: i 201-4701 (BMW) e 203-4705 (Toyota GR Supra) in ARP2000, i 401-4701 (BMW) e 203-4706 (Toyota GR Supra) in CA625+. Secondo le istruzioni, si montano prima la testata e la sua guarnizione; i prigionieri si avvitano poi nel basamento. Questi prigionieri ARP2000 in M11 sono calcolati per sopportare fino a 1.000 CV su questo sei cilindri (valore indicativo calcolato). In M11, i prigionieri CA625+ reggono fino a 1.200 CV su questo sei cilindri (valore indicativo calcolato).
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Dadi | Filettatura |
| ARP-201-4701 | ARP | ARP2000 | 12 punte | M11 |
| ARP-401-4701 | ARP | CA625+ | 12 punte | M11 |
| ARP-203-4705 | ARP | ARP2000 | 12 punte | M11 |
| ARP-203-4706 | ARP | CA625+ | 12 punte | M11 |
Coppia di serraggio
| Riferimento | Passata 1 | Passata 2 | Passata 3 |
| ARP-201-4701 | 41 Nm | 81 Nm | 122 Nm |
| ARP-401-4701 | 41 Nm | 81 Nm | 149 Nm |
| ARP-203-4705 | 41 Nm | 81 Nm | 122 Nm |
| ARP-203-4706 | 41 Nm | 81 Nm | 149 Nm |
Per tutti e quattro i kit: i prigionieri si montano a mano nella filettatura del monoblocco, senza chiave dinamometrica. Le istruzioni non prevedono nulla riguardo a un frenafiletti. Secondo ARP, alcuni montatori ne applicano uno blu sul solo filetto lato monoblocco; mai sui dadi né insieme al grasso ARP, e il serraggio deve essere terminato prima della presa.
Rispettate l'ordine di serraggio raccomandato dal costruttore e portate alla coppia in tre passate; i valori indicati presuppongono il lubrificante ARP sui filetti e sotto i dadi.
Le rondelle si posano asciutte, pulite su entrambe le facce, su sedi della testata sgrassate; un velo d'olio in quel punto falserebbe il serraggio.
Queste coppie sono riprese dalle istruzioni ARP 201-4701, 401-4701, 203-4705 e 203-4706, nella revisione in vigore alla data di pubblicazione. In caso di differenze valgono le istruzioni ufficiali, che descrivono anche l'intera procedura e l'ordine di serraggio. Consultate le istruzioni ARP 201-4701; Consultate le istruzioni ARP 401-4701; Consultate le istruzioni ARP 203-4705; Consultate le istruzioni ARP 203-4706
Guida tecnica
Tutti i valori di coppia di questa scheda sono dati con il grasso di montaggio ARP sui filetti e sotto i dadi; un altro lubrificante li renderebbe errati.
| Acquistate il grasso di montaggio ARP → |
I gradi proposti
| Grado | Materiale | Resistenza a trazione | Punti di forza |
| ARP2000 | Acciaio legato ARP | 220.000 psi | Più resistente dell'8740, evoluzione comune in competizione |
| CA625+ | Superlega | da 260.000 a 280.000 psi (tipica) | Durata a fatica, tenacità, resistenza totale alla corrosione |
Il marchio ARP
| ARP (Automotive Racing Products) nasce all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dal settore aerospaziale, deciso a eliminare le rotture di motore dovute a una bulloneria troppo debole nelle corse. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale adatti a ogni impiego. |
I vantaggi rispetto alle viti originali
| Criterio | Viti di testata originali | Prigionieri rinforzati ARP |
![]() |
![]() |
|
| Serraggio | Coppia poi angolo | Solo coppia, in tre passate |
| Filettature del basamento | Sollecitate a ogni serraggio | Preservate (prigionieri avvitati a mano) |
Quando i prigionieri diventano necessari
La bulloneria originale è dimensionata per il motore così come esce dalla fabbrica. Va rinforzata quando:
- B58B30: pressione di sovralimentazione aumentata, con una rimappatura del motore o un cambio di turbo
- Il rapporto di compressione cresce nel corso della preparazione
- La guarnizione originale viene sostituita da una guarnizione MLS rinforzata, che richiede un precarico elevato e uniforme
- Il motore ha già subito una testata sollevata o una perdita della guarnizione
- L'uso in gara impone riscaldamenti severi e smontaggi regolari della testata
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| BMW M140i (F20, F21) | B58B30 | 340 CV | 2015-2019 |
| BMW M240i (F22, F23) | B58B30 | 340 CV | 2015-2021 |
| BMW M240i (G42) | B58B30 | 333-392 CV | 2021-in corso |
| BMW 340i (F30, F31, F34) | B58B30 | 326-360 CV | 2015-in corso |
| BMW M340i (G20, G21, G28) | B58B30 | 374-392 CV | 2019-in corso |
| BMW 440i (F32, F33, F36) | B58B30 | 326-360 CV | 2016-2021 |
| BMW M440i (G22, G23, G26) | B58B30 | 374-392 CV | 2020-in corso |
| BMW 540i (G30, G31, G60, G68) | B58B30 | 333-381 CV | 2016-in corso |
| BMW 540Li (G38) | B58B30 | 340 CV | 2017-in corso |
| BMW 630i (G32) | B58B30 | 258 CV | 2019-in corso |
| BMW 640i (G32) | B58B30 | 333-360 CV | 2017-in corso |
| BMW 735i / 735Li (G70) | B58B30 | 272-286 CV | 2022-in corso |
| BMW 740i / 740Li (G11, G12, G70) | B58B30 | 326-381 CV | 2015-in corso |
| BMW 840i (G14, G15, G16) | B58B30 | 333-340 CV | 2019-in corso |
| BMW X3 M40i (G01, G08) | B58B30 | 333-387 CV | 2017-in corso |
| BMW X3 M50 (G45) | B58B30 | 398 CV | 2024-in corso |
| BMW X4 M40i (G02) | B58B30 | 333-387 CV | 2018-in corso |
| BMW X5 40i (G05) | B58B30 | 333-381 CV | 2018-in corso |
| BMW X5 40Li (G18) | B58B30 | 333-381 CV | 2022-in corso |
| BMW X6 40i (G06) | B58B30 | 333-381 CV | 2019-in corso |
| BMW X7 40i (G07) | B58B30 | 333-381 CV | 2019-in corso |
| BMW Z4 M40i (G29) | B58B30 | 340-387 CV | 2018-in corso |
| Toyota GR Supra (DB) | B58B30 | 340-387 CV | 2019-in corso |
Riferimento OEM: 11 12 8 644 674
Perché è la soluzione più economica?
Le viti di testata originali, serrate alla coppia e poi all'angolo, restano allungate in modo permanente. Più resistente, la bulloneria in ARP2000 e CA625+ sopporta una pressione di combustione nettamente più alta, turbo compreso: limita il rischio di perdite dalla guarnizione o di rottura ed evita così una revisione molto più costosa del kit.
Pensate alla guarnizione di testata rinforzata
Bulloneria rinforzata e guarnizione di testata lavorano insieme: la guarnizione deve reggere la stessa pressione della bulloneria. La guarnizione corrispondente a questo motore:
| Guarnizione di testata rinforzata B58B30 → |
-
