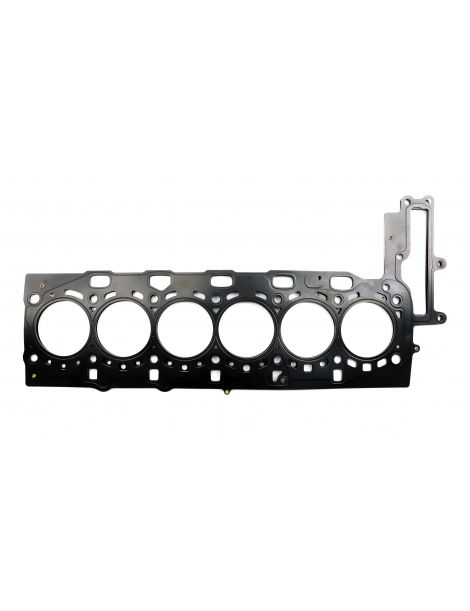

BMW 2.5/2.8  M54 Joint de culasse renforcé COMETIC BMW 2.5/2.8  M54 Joint de culasse renforcé COMETIC

Guarnizione testata rinforzata BMW e Toyota B58B30

213,04 € (Tasse incl.)
284,05 € (Tasse incl.) -25%

Guarnizioni testata rinforzate Athena e Cometic, in O-Ring, MLX e DST. Vendute singolarmente, una guarnizione per motore.

  • Marchi: Athena, Cometic
  • Motori: B58B30A, B58B30B, B58B30C, B58B30O1
  • Alesaggio: 83 a 84,5 mm
  • Spessori: 0,91 a 1,80 mm
  • Sostituisce: 11 12 7 934 583, 11 12 8 654 268
C14121-036
4 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori BMW e Toyota interessati

Il BMW B58 è il sei cilindri in linea a benzina turbo da 3,0 litri, con alesaggio di 82 mm e corsa di 94,6 mm, prodotto dal 2015. Equipaggia la maggior parte delle gamme BMW, dalla Serie 1 alla Serie 8 passando per le X3 fino alla X7 e la Z4, oltre alla Toyota GR Supra. Sono coperti quattro codici motore: il B58B30A, prima generazione, poi i B58B30B, B58B30C e B58B30O1, seconda generazione.

Le guarnizioni di origine portano due codici a seconda del codice motore. La 11 12 8 654 268 equipaggia il B58B30A: BMW le attribuisce uno spessore di 0,70 mm e prevede una misura di riparazione, la 11 12 8 654 269, da 1,00 mm. La 11 12 7 934 583 equipaggia i B58B30B, B58B30C e B58B30O1: BMW non pubblica né la costruzione, né l'alesaggio, né lo spessore. Ogni motore ne riceve una sola. È tarata sulla pressione di combustione di origine: quando questa sale, il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.

Le guarnizioni testata rinforzate

La guarnizione della testata non crea la tenuta da sola: la tenuta dipende dalla viteria, che preme la testata contro il basamento. Una guarnizione composita si schiaccia in modo definitivo oltre 100 N/mm² di sollecitazione ammissibile; l'acciaio inox 301 degli MLX ne sopporta 517 N/mm², 5 volte di più, e riprende la forma a ogni combustione. L'O-Ring ripartisce i compiti in altro modo: il suo anello inox garantisce da solo la tenuta della combustione, il corpo gestisce i passaggi di acqua e olio, e nel basamento non c'è nulla da lavorare.

Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in tre costruzioni: O-Ring con anello inox, MLX con battuta di camera e DST con doppia battuta. Gli alesaggi della guarnizione sono di 83, 84 e 84,5 mm, tutti superiori agli 82 mm del motore, e gli spessori vanno da 0,91 a 1,80 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.

Caratteristiche tecniche

Alesaggio guarnizione Spessore
OEM 0,70 mm
Volume della guarnizione Tipo di guarnizione
OEM non specificata
OEM non specificata
Marca Codice
OEM 11 12 7 934 583 (B58B30B, B58B30C, B58B30O1)
OEM 11 12 8 654 268 (B58B30A)
83 mm 0,91 mm 4,92 MLX Cometic C14121-036
83 mm 0,91 mm 4,92 MLX Cometic C14144-036
83 mm 1,00 mm 5,41 O-Ring Athena 330212R
83 mm 1,02 mm 5,52 MLX Cometic C14121-040
83 mm 1,02 mm 5,52 MLX Cometic C14144-040
83 mm 1,07 mm 5,79 MLX Cometic C14144-042
83 mm 1,17 mm 6,33 MLX Cometic C14121-046
83 mm 1,17 mm 6,33 MLX Cometic C14144-046
83 mm 1,32 mm 7,14 MLX Cometic C14121-052
83 mm 1,32 mm 7,14 MLX Cometic C14144-052
83 mm 1,40 mm 7,57 MLX Cometic C14121-055
83 mm 1,60 mm 8,66 DST Cometic C14208-063
83 mm 1,80 mm 9,74 DST Cometic C14208-071
84 mm 1,00 mm 5,54 O-Ring Athena 330155R
84,5 mm 1,00 mm 5,61 O-Ring Athena 330190R

Volume della guarnizione: lo spazio che la guarnizione crea sopra ogni cilindro. Si somma alla camera di combustione, quindi più è grande, più il rapporto di compressione scende. Confrontate i valori solo tra guarnizioni con lo stesso alesaggio.

Preparazione e montaggio

Viteria Motori Coppia di serraggio
Viti testata di origine
11 12 8 644 674, M11 x 188
B58B30 Secondo la documentazione del costruttore

Prima del montaggio, verificate con una riga la planarità della testata e del basamento e fate rettificare se serve. Nessuna di queste guarnizioni richiede pasta sigillante: Athena e Cometic le forniscono già rivestite.

Prigionieri testata rinforzati ARP BMW Toyota B58B30 →

Guida tecnica

Le tre costruzioni proposte

DST Cometic
Sette lamine di acciaio inox sovrapposte: due lamine intere, ripiegate con cura per fare da «stopper», sono abbinate a lamine di tenuta stampate che portano il rivestimento esclusivo di Cometic. Il carico di serraggio si ripartisce con regolarità tra testata e basamento, riducendo in modo sensibile la deformazione dell'alesaggio e rendendo la tenuta più sicura. La DST si monta così com'è: nessuna ripresa della testata, nessuna scanalatura né O-Ring, come si pretende di solito con la sovralimentazione estrema. Si basa sul progetto MLX con stopper di Cometic.

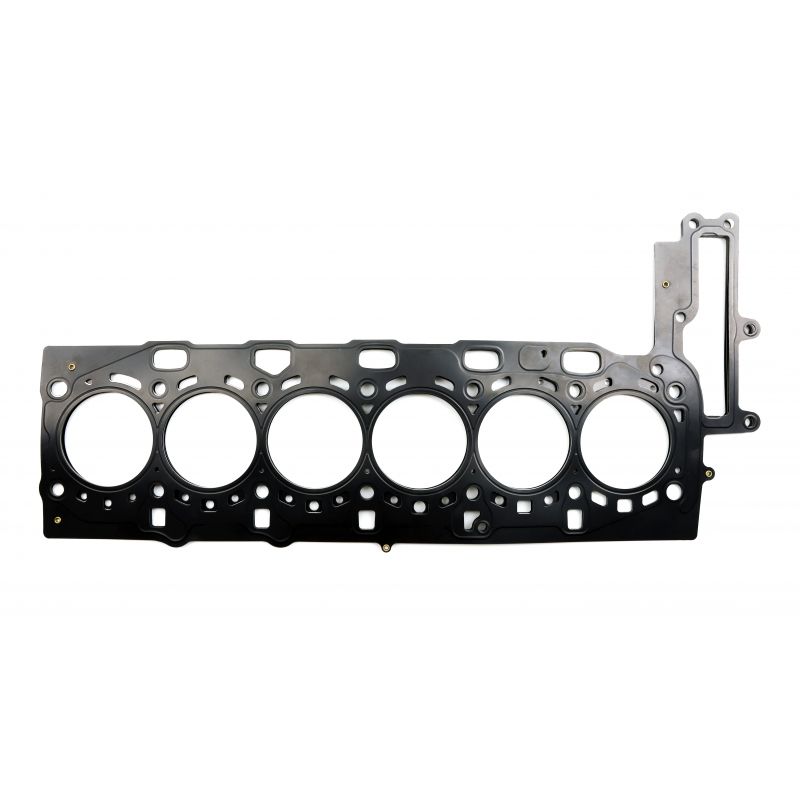

Guarnizione testata Cometic MLX MLX Cometic
Lamine di acciaio inox sovrapposte, con la lamina centrale piegata che forma una battuta attorno alla camera di combustione e un rivestimento ad alta temperatura. Il serraggio locale aumenta senza accrescere la deformazione dell'alesaggio. Da scegliere quando la sovralimentazione richiede una guarnizione tutta acciaio robusta, solo in 83 mm.

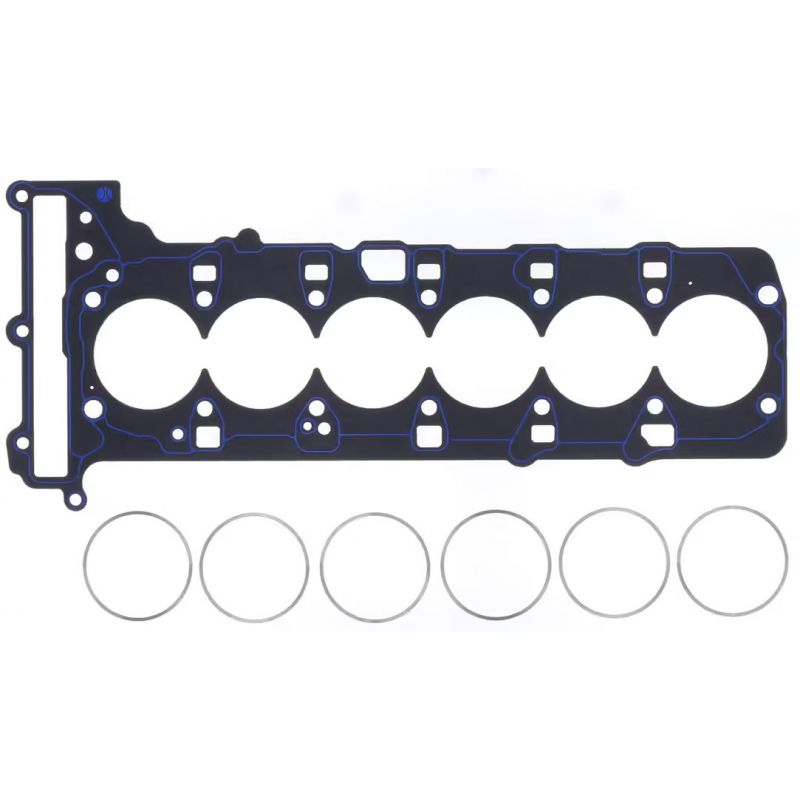

Guarnizione testata Athena O-Ring O-Ring / Cut Ring Athena
Un foglio di acciaio rivestito di fibra aramidica senza amianto, circondato a ogni cilindro da un anello di compressione in acciaio inox. L'anello porta la forza di serraggio su un diametro ridotto, dove si realizza la tenuta, mentre un cordone di silicone protegge i passaggi di acqua e olio. È la costruzione che sopporta le pressioni più alte e l'unica compatibile con una testata già predisposta con un filo di compressione.

Scegliere alesaggio e spessore

L'alesaggio della guarnizione. L'O-Ring Athena esiste in 83, 84 e 84,5 mm; l'MLX Cometic e il DST Cometic solo in 83 mm.

Lo spessore. La guarnizione di origine del B58B30A misura 0,70 mm; BMW non pubblica lo spessore di quella dei B58B30B, B58B30C e B58B30O1. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.

Il vostro obiettivo Spessore da scegliere
Mantenere il rapporto di compressione di origine 0,91 mm, il valore più vicino agli 0,70 mm di origine del B58B30A
Testata spianata, recuperare l'altezza persa 0,91 mm + quanto è stato asportato
Preparazione sovralimentata, far scendere il rapporto Uno spessore superiore a 0,91 mm
Preparazione aspirata, far salire il rapporto 0,91 mm, il più sottile proposto: qui non esiste uno spessore inferiore

Se scegliete uno spessore inferiore a quello della guarnizione di origine, rilevate al comparatore di quanto i pistoni sporgono dal basamento: è questo a stabilire il gioco che resta tra pistone e testata.

I due marchi

Athena Athena S.p.A., costruttore italiano di guarnizioni e componenti per motori, ha sede e stabilimento principale ad Alonte, in Veneto. Altri siti produttivi si trovano in Spagna, Stati Uniti, Brasile e India. I costruttori di automobili montano le sue guarnizioni multistrato in primo impianto, e la gamma competizione è interamente progettata e prodotta in Italia.
Cometic Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta per motori, nato nel 1989 e con sede a Concord, nell'Ohio. Si specializza nella guarnizione su misura, con l'alesaggio e lo spessore richiesti. Tutta la produzione resta negli Stati Uniti, con materiali americani.

Vantaggi rispetto alla guarnizione di origine

Criterio Guarnizione di origine 11 12 7 934 583 (B58B30B, B58B30C, B58B30O1) o 11 12 8 654 268 (B58B30A) Guarnizioni rinforzate
Costruzione Costruzione non precisata dal costruttore Acciaio inox multistrato, oppure acciaio e fibra aramidica con anello inox
Alesaggio guarnizione Non indicato da 83 a 84,5 mm
Spessori disponibili 0,70 mm (B58B30A), 1,00 mm in misura di riparazione da 0,91 a 1,80 mm, 9 valori
Regolazione del rapporto di compressione Nessuna Tramite lo spessore scelto
Tenuta alla sovrapressione Limitata alla potenza di serie Progettata per la sovralimentazione

Quando una guarnizione rinforzata diventa necessaria

  • Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
  • Cilindro rialesato oltre quanto copre l'alesaggio della guarnizione di origine
  • Necessità di un rapporto di compressione diverso da quello di origine, più alto o più basso
  • Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
  • Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura

Compatibilità veicoli

Marca Modello Codice motore Potenza Anni
BMW 340i, 340i xDrive (F30, F80) B58B30A 326 e 360 CV 2015-2018
BMW 340i Touring, 340i xDrive Touring (F31) B58B30A 326 e 360 CV 2015-2019
BMW 340i Touring Van (F31) B58B30A 326 CV 2015-2019
BMW 340i Gran Turismo, 340i xDrive Gran Turismo (F34) B58B30A 326 e 360 CV 2016-
BMW 740i, 740Li, 740Li xDrive (G11, G12) B58B30A 326 CV 2015-2019
BMW 440i Coupé, 440i xDrive Coupé (F32, F82) B58B30A 326 e 360 CV 2016-2020
BMW 440i Cabriolet, 440i xDrive Cabriolet (F33, F83) B58B30A 326 e 360 CV 2016-2020
BMW 440i Gran Coupé, 440i xDrive Gran Coupé (F36) B58B30A 326 e 360 CV 2016-2021
BMW M140i, M140i xDrive (F21) B58B30A 340 CV 2015-2019
BMW M140i, M140i xDrive (F20) B58B30A 340 CV 2016-2019
BMW M140i Van (F20) B58B30A 340 CV 2016-2019
BMW M240i Coupé, M240i xDrive Coupé (F22, F87) B58B30A 340 CV 2015-2021
BMW M240i Cabriolet, M240i xDrive Cabriolet (F23) B58B30A 340 CV 2015-2021
BMW 540i, 540i xDrive (G30, F90) B58B30A 340 e 360 CV 2016-2020
BMW 540i xDrive Touring (G31) B58B30A 340 e 360 CV 2017-2020
BMW 540i xDrive Touring Van (G31) B58B30A 340 CV 2017-
BMW 640i Gran Turismo, 640i xDrive Gran Turismo (G32) B58B30A 340 e 360 CV 2017-2020
BMW X3 xDrive M40i (G01, F97, G08) B58B30A 354 e 360 CV 2017-
BMW X3 Van xDrive M40i (G01) B58B30A 360 CV 2017-2019
BMW X4 xDrive M40i (G02, F98) B58B30A 354 e 360 CV 2018-
BMW 540i, 540i xDrive (G30, F90) B58B30A, B58B30C 340 CV 2016-2020
BMW 640i Gran Turismo, 640i xDrive Gran Turismo (G32) B58B30A, B58B30C 340 e 360 CV 2017-2020
BMW M340i, M340i xDrive (G20, G80, G28) B58B30B 374 e 387 CV 2019-2024
BMW M340i xDrive Touring (G21, G81) B58B30B 374, 387 e 392 CV 2019-
BMW M340i xDrive Touring Van (G21) B58B30B 374 CV 2019-
BMW M440i Coupé, M440i xDrive Coupé (G22, G82) B58B30B 374, 387 e 392 CV 2020-
BMW M440i Cabriolet, M440i xDrive Cabriolet (G23, G83) B58B30B 374, 387 e 392 CV 2020-
BMW M440i Gran Coupé, M440i xDrive Gran Coupé (G26) B58B30B 374, 387 e 392 CV 2021-
BMW M240i Coupé, M240i xDrive Coupé (G42, G87) B58B30B 374, 387 e 392 CV 2021-
BMW X3 xDrive M40i (G01, F97, G08) B58B30B 360 e 387 CV 2019-
BMW X3 Van xDrive M40i (G01) B58B30B 387 CV 2019-
BMW X4 xDrive M40i (G02, F98) B58B30B 360 e 387 CV 2019-
BMW Z4 M40i (G29) B58B30B 387 CV 2019-
BMW Z4 M40i (G29) B58B30C 340 CV 2018-
BMW 540i, 540i xDrive, 545e xDrive Plug-in Hybrid (G30, F90) B58B30C 333 e 394 CV 2020-2023
BMW 540i xDrive Touring (G31) B58B30C 333 CV 2020-
BMW 630i xDrive Gran Turismo, 640i Gran Turismo, 640i xDrive Gran Turismo (G32) B58B30C 258 e 333 CV 2019-
BMW 740i, 740Li, 740Li xDrive, 745e Plug-in Hybrid, 745Le Plug-in Hybrid, 745Le xDrive Plug-in Hybrid (G11, G12) B58B30C 333, 340 e 394 CV 2019-2022
BMW 840i Coupé, 840i xDrive Coupé (G15, F92) B58B30C 333 e 340 CV 2019-
BMW 840i Cabriolet, 840i xDrive Cabriolet (G14, F91) B58B30C 333 e 340 CV 2019-
BMW 840i Gran Coupé, 840i xDrive Gran Coupé (G16, F93) B58B30C 333 e 340 CV 2019-
BMW X5 xDrive40i, X5 sDrive40i, X5 xDrive45e Plug-in Hybrid (G05, F95) B58B30C 320, 333, 340 e 394 CV 2018-2023
BMW X5 Van xDrive40i (G05) B58B30C 340 CV 2019-2023
BMW X6 sDrive40i, X6 xDrive40i (G06, F96) B58B30C 333 e 340 CV 2019-
BMW X7 xDrive40i (G07) B58B30C 333 e 340 CV 2019-
BMW X4 xDrive M40i (G02, F98) B58B30C 333 CV 2022-
BMW X3 M40i xDrive (G01, F97, G08) B58B30C 333 CV 2022-
BMW M240i Coupé, M240i xDrive Coupé (G42, G87) B58B30C 333 CV 2022-
Toyota Supra GR 3.0 (DB41, DB42, DB43, DB45, DB46) B58B30C 340 CV 2019-
Toyota Supra GR 3.0 (DB01, DB02, DB03, DB05, DB06, DB92) B58B30B, B58B30O1 387 CV 2020-

Codice OEM: 11 12 8 654 268 per il B58B30A (misura di riparazione 11 12 8 654 269), 11 12 7 934 583 per i B58B30B, B58B30C e B58B30O1.

Importante: i codici di questa scheda non si adattano indifferentemente a tutti i codici motore. Il B58B30A riceve l'O-Ring 330212R e gli MLX C14121; il B58B30B, gli O-Ring 330155R e 330190R e gli MLX C14144; i B58B30C e B58B30O1, gli MLX C14144 e i DST C14208. Verificate il codice motore del vostro veicolo prima di ordinare.

Perché passare a una guarnizione rinforzata?

La guarnizione rinforzata mantiene la forma invece di schiacciarsi quando la pressione di combustione supera il limite della guarnizione di origine.

Quando la potenza sale, con turbo, compressore o rapporto di compressione maggiorato, la guarnizione della testata diventa il punto debole della parte alta del motore. Sceglierla rinforzata è allora una questione di sicurezza più che di comodità: evita il guasto e lo smontaggio della testata che ne segue.
