Bronzine di biella trimetalliche, serie da 8 semicuscinetti, Honda A18 A20 B16A B17 B18 B20 F18 F20
Bronzine di biella trimetalliche ACL Race / King Racing per HONDA A18 A20 B16 B17 B18 B20 F18 F20
I quattro cilindri Honda A20A, ET, B16A, B17A, B18, B20A, F18B e F20B
A20A, ET, B16A, B17A, B18A, B18B, B20A, F18B e F20B sono quattro cilindri in linea di Honda, montati in particolare su Civic, CRX, Accord, Prelude, Integra e Torneo, compresa l'Acura Integra. ACL e King indicano lo stesso kit di bronzine per questi motori: un solo kit copre la famiglia.
In origine questo motore monta bronzine di biella di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.
Le bronzine di biella trimetallo
La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 8 semibronzine, ossia 4 coppie.
Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL / King Ø perno di biella 44.980 / 45.000 mm Ø sede 48.000 / 48.024 mm Larghezza 19.5 mm (ACL), 19.4 mm (King) |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 4B1946H-STD | ACL Race - Senza trattamento | Standard | 1.504 |
| 4B1946HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.491 |
| 4B1946H-.025 | ACL Race - Senza trattamento | +0.025 | 1.5165 |
| 4B1946H-.25 | ACL Race - Senza trattamento | +0.25 | 1.629 |
| 4B1946HD-STD | ACL Race - Senza trattamento | Standard, foro per spina | |
| 4B1946HXD-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX), foro per spina | |
| 4B1946HD-.025 | ACL Race - Senza trattamento | +0.025, foro per spina | |
| 4B1946HD-.25 | ACL Race - Senza trattamento | +0.25, foro per spina | |
| CR439XP STDX | King Racing - Senza trattamento | Std, gioco maggiorato (STDX) | 1.491 |
| CR439XP.026 | King Racing - Senza trattamento | +0.026 | 1.517 |
| CR439XP0.25 | King Racing - Senza trattamento | +0.25 | 1.631 |
| CR439XPC | King Racing - pMaxKote | Standard | 1.504 |
| CR439XPC STDX | King Racing - pMaxKote | Std, gioco maggiorato (STDX) | 1.491 |
| CR439XPC.026 | King Racing - pMaxKote | +0.026 | 1.517 |
| CR439XPC0.25 | King Racing - pMaxKote | +0.25 | 1.631 |
I codici che terminano con D (4B1946HD-STD, 4B1946HXD-STD, 4B1946HD-.025, 4B1946HD-.25) sono le versioni con foro per spina: il semicuscinetto inferiore ha un foro per spina che corrisponde a una sede della spina sul cappello di biella. Da scegliere a seconda che il cappello di biella abbia o meno una spina.
Gioco di funzionamento
Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.
A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.
| Misura / versione | Quando sceglierla | ACL Race Series | King XP / XPC |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | 0.049 a 0.058 mm | 0.048 mm - 0.057 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | 0.074 a 0.083 mm | 0.073 mm - 0.082 mm |
| +0.025 / +0.026 mm | Perno lucidato | 0.049 a 0.058 mm | 0.048 mm - 0.057 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | 0.049 a 0.058 mm | 0.048 mm - 0.057 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Le bronzine di biella ACL e King qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.
Le due marche
![]() |

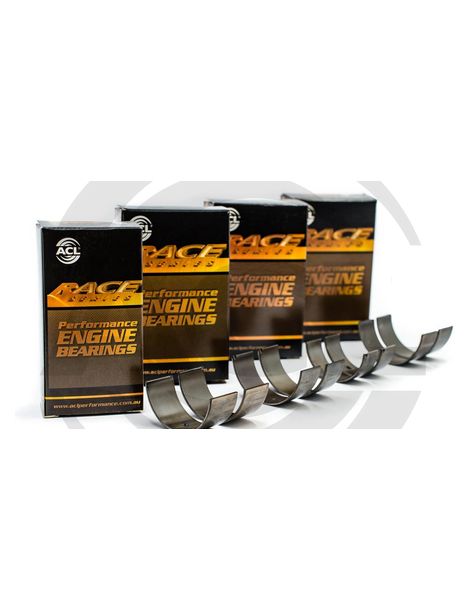

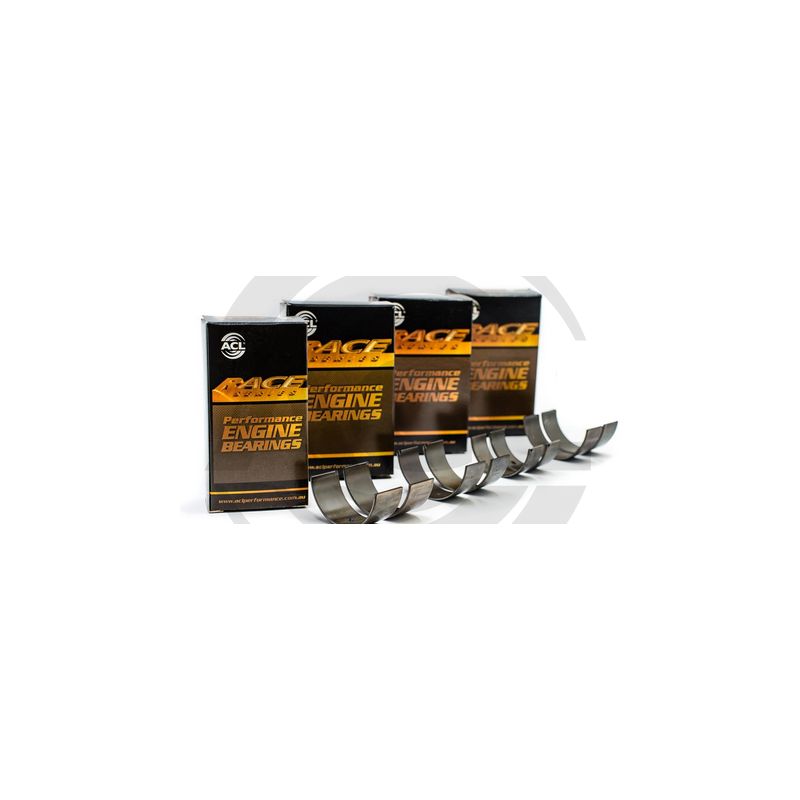

Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo. |
![]() |

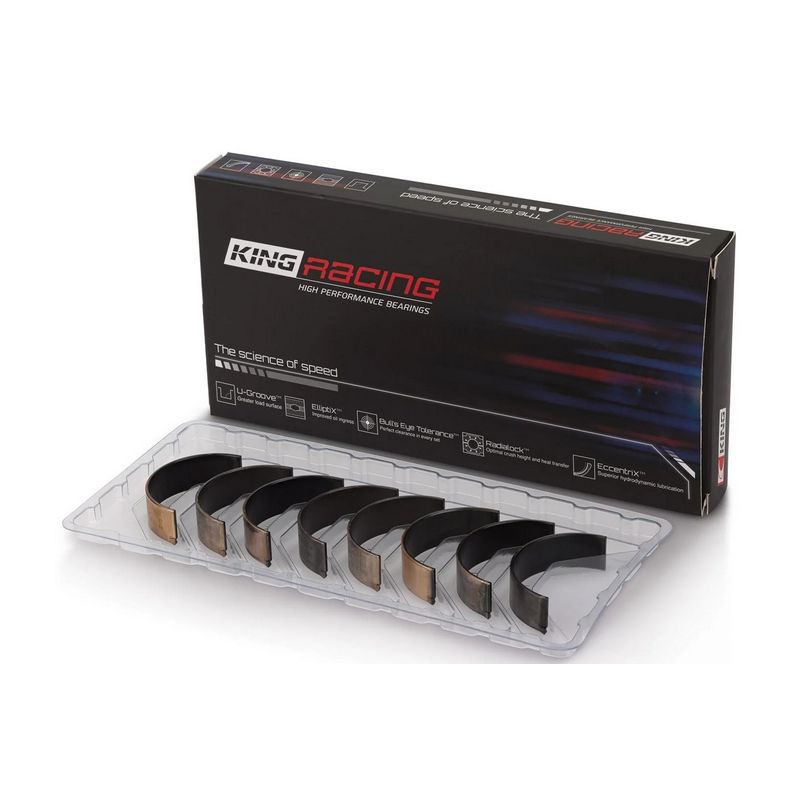

Produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, King Engine Bearings ha sviluppato la lega trimetallica pMax Black, pensata per i carichi elevati, e offre come opzione il rivestimento pMaxKote (versione XPC). |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | pMaxKote (in opzione, versione XPC): rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto). |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.25 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di biella è adatto ai quattro cilindri A20A, ET, B16A, B17A, B18A, B18B, B20A, F18B e F20B delle seguenti Honda e Acura:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| HONDA | CIVIC IV Hatchback (EC, ED, EE, EF) 1.6 i 16V Vtec (EE9) | B16A1 | 150 CV | 1989–1991 |
| HONDA | ACCORD II Hatchback (AC, AD) 1.8 EX (AD) | ET1 | 101 CV | 1983–1985 |
| HONDA | ACCORD III (CA) 2.0 EX (CA5) / 2.0 EXi (CA5) / 2.0 12V (CA5) / 2.0 12V | A20A1, A20A2, A20A3, A20A4 | 99–122 CV | 1985–1989 |
| HONDA | ACCORD III Aerodeck (CA) 2.0 EX (CA5) / 2.0 EXi (CA5) / 2.0 | A20A1, A20A2, A20A3, A20A4 | 102–137 CV | 1985–1989 |
| HONDA | PRELUDE II (AB) 1.8 EX (AAB) / 2.0 i (BA) / 2.0 Si | A20A4, ET2, ET3, ET4 | 101–116 CV | 1983–1987 |
| HONDA | CRX II (ED, EE) 1.6 i 16V Vtec (EE8) | B16A1 | 150 CV | 1989–1992 |
| HONDA | CRX III (EH, EG) 1.6 i VTi (EG2) | B16A2, B16A3 | 160 CV | 1992–1998 |
| HONDA | PRELUDE III (BA) 2.0 EX (BA4) / 2.0 (BA4) | B20A3, B20A4 | 106–114 CV | 1987–1992 |
| HONDA | CIVIC V Hatchback (EG, EH) 1.6 VTi 16V (EG6) | B16A2 | 160 CV | 1991–1995 |
| HONDA | CIVIC V Berline tricorps (EG, EH) 1.6 VTi (EG9) | B16A2 | 160 CV | 1991–1995 |
| HONDA | ACCORD V Aerodeck (CE) 2.0 i LS 16V (CE2) | F20B3 | 136 CV | 1993–1998 |
| HONDA | CIVIC VI Hatchback (EJ, EK) 1.6 VTi (EK4) | B16A2 | 160 CV | 1995–2001 |
| HONDA | CIVIC VI Berline tricorps (EJ, EK, SO) 1.6 VTi (EK4, SO4) | B16A2 | 160 CV | 1995–2001 |
| HONDA | ACCORD VI (CK, CG, CH, CF, CL) 2.0 i (CG9) / i (CF3) | F18B, F20B6 | 140–147 CV | 1998–2002 |
| HONDA | ACCORD VI Coupé (CG) 2.0 i 16V | F20B5 | 147 CV | 1998–2003 |
| HONDA | ACCORD V Coupé (CD) 2.0 (CD9) | F20B3 | 136 CV | 1993–1997 |
| HONDA | ACCORD VI Hatchback (CH, CL) 2.0 (CH7) | F20B6 | 147 CV | 1999–2002 |
| HONDA | CIVIC VI Coupé (EJ, EM1) 1.6 i Vtec (EM1) | B16A2 | 160 CV | 1999–2000 |
| HONDA | ACCORD III Coupé 2.0 EXi / 2.0 12V | A20A1, A20A3 | 99–122 CV | 1985–1989 |
| HONDA | CIVIC IV Berline tricorps (ED, EF) 1.6 4x4 | B16A1 | 150 CV | 1988–1991 |
| HONDA | TORNEO Berline tricorps (CF) 1.8 (CF3) | F18B | 140 CV | 1999–2002 |
| HONDA | INTEGRA Berline à hayon (DA) 1.8 (DA9) | B18A1, B18B1 | 131 CV | 1989–1993 |
| HONDA | INTEGRA Coupé (DC) 1.8 (DC2) | B18B1, B18B2 | 137–146 CV | 1993–2001 |
| HONDA | ACCORD V (CC, CD) 2.0 i (CD4) | F20B3 | 136 CV | 1993–1997 |
| HONDA | INTEGRA Berline tricorps (DB6, DB7, DB8, DB9) 1.8 ESI (DB7) | B18B2 | 145 CV | 1993–2001 |
| HONDA | INTEGRA Berline tricorps (DA5, DA6, DA7, DA8, DA9, DB1, DB2) 1.8 (DB1) | B18A2 | 140 CV | 1989–1993 |
| ACURA | INTEGRA Berline à hayon 1.8 / 1.7 | B17A1, B18A1, B18B1 | 132–162 CV | 1990–2001 |
| ACURA | INTEGRA Berline tricorps 1.8 | B18A1, B18B1 | 132–144 CV | 1990–2001 |
Perché sostituire le bronzine
Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
-
