Valvole di scarico rinforzate Honda B16A B17A B18C

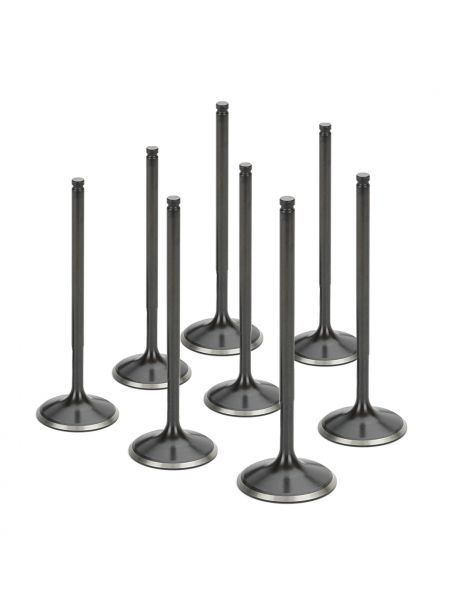

Kit da 8 valvole di scarico rinforzate per Honda Civic, CRX e Integra con motore B16A, B17A o B18C.
- Marca: SUPERTECH
- Motori: B16A, B17A1, B18C
- Dimensioni: fungo 28 mm, 28,5 mm o 29 mm, stelo 5,45 o 6 mm
- Materiale: acciaio inox nitrurato nero, Inconel o Inconel al sodio
Motori Honda interessati
I quattro cilindri Honda della serie B a doppio albero a camme con VTEC equipaggiano le Civic, CRX e Integra sportive costruite dal 1988 al 2002: il B16A da 1,6 litri (da 150 a 170 CV secondo le versioni B16A1, B16A2 e B16A3), il B17A1 da 1,7 litri e il B18C da 1,8 litri, fino ai 190 e 200 CV della Integra Type-R.
Ogni testata monta 8 valvole di scarico, due per cilindro. Il pezzo originale 14721-PR3-000 ha un fungo da 27,9 mm, uno stelo da 5,5 mm e una lunghezza di 102,3 mm. Questi motori amano gli alti regimi: oltre la serie, un limitatore spostato più in alto, alberi a camme più spinti o un turbo mettono presto a dura prova le loro valvole di scarico.
Valvole di scarico rinforzate SUPERTECH
A ogni apertura la valvola di scarico lascia uscire i gas combusti nel momento più caldo del ciclo. Il suo fungo arriva a 760-870 °C quando il motore respira senza aiuto e supera i 1.000 °C sotto pressione di sovralimentazione, e si tratta della temperatura del metallo stesso. La sede smaltisce circa il 75 % di questo calore, la guida intorno al 20 %. Più la valvola scalda, più l'acciaio cede: un acciaio della famiglia EV8, preso come riferimento, regge 550 MPa a 600 °C ma solo 300 MPa a 800 °C. Con più giri, carico o pressione il fungo si scalda, si affatica, si deforma e smette di chiudere a tenuta.

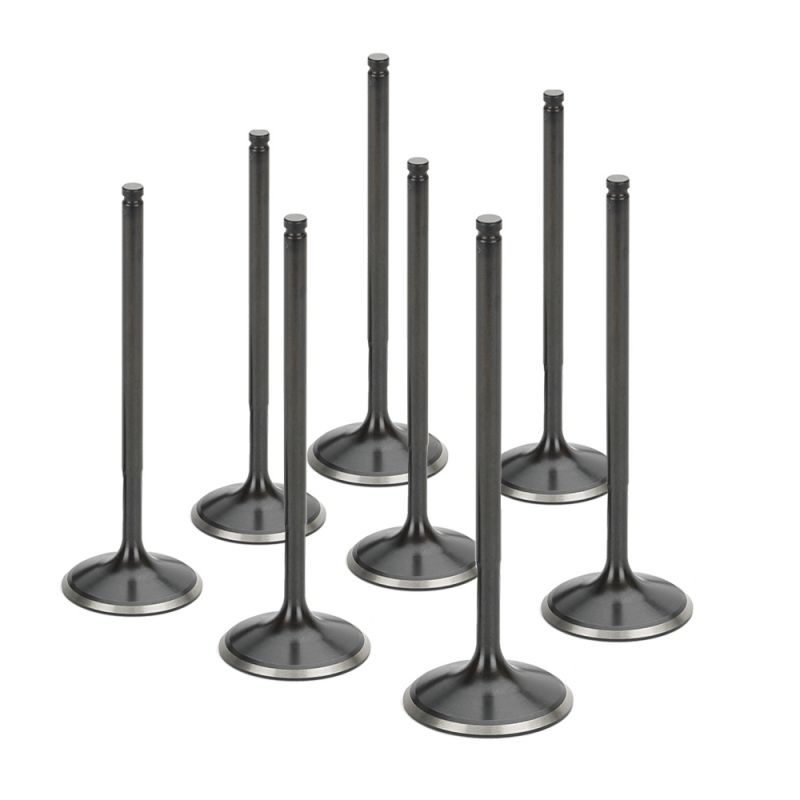

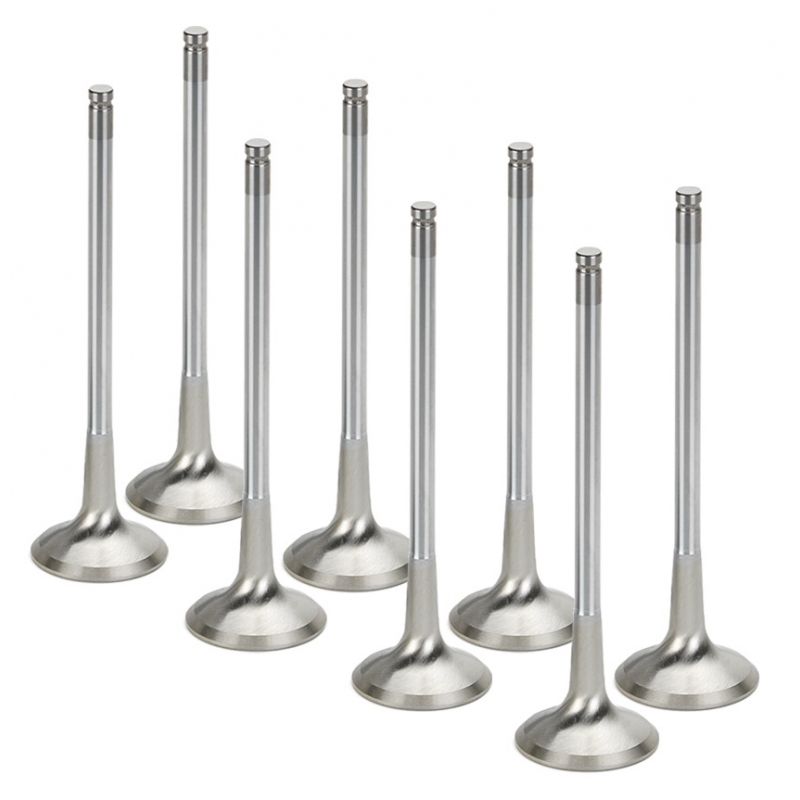

Le versioni SUPERTECH proposte qui sono di due materiali. L'acciaio inox, con nitrurazione nera per resistere meglio all'usura, è adatto a un motore aspirato elaborato usato su strada o nelle uscite in pista. L'Inconel, superlega ricca di nichel, conserva 860 MPa a 730 °C e ancora 554 MPa verso 815 °C, circa l'85 % in più dell'acciaio EV8 oltre gli 800 °C: è il materiale da scegliere con un turbo o un compressore. Una versione in Inconel ha inoltre uno stelo cavo da 6 mm riempito di sodio, che porta il calore dal fungo verso lo stelo e poi verso la guida, dove lo riprende il raffreddamento della testata.
Le misure +0,5 mm e +1 mm ingrandiscono solo il fungo, a 28,5 o 29 mm. Il cilindro si libera prima dei gas combusti e accoglie meglio la carica fresca, a vantaggio della potenza. Si lavorano quindi le sedi di scarico alla misura scelta.
Caratteristiche tecniche delle valvole di scarico
| Riferimento | Marca | Misura | Ø fungo | Ø stelo | Lunghezza | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| HEVN-1000-8 | SUPERTECH | Misura originale | 28,0 mm | 5,45 mm | 102,5 mm | Acciaio inox nitrurato nero, fungo concavo | |
| HEVN-100F-8 | SUPERTECH | Misura originale | 28,0 mm | 5,45 mm | 102,5 mm | Acciaio inox nitrurato nero, fungo piatto | |
| HEVN-1001F-8 | SUPERTECH | +0,5 mm | 28,5 mm | 5,45 mm | 102,5 mm | Acciaio inox nitrurato nero, fungo piatto | |
| HEVN-1001-2F-8 | SUPERTECH | +1 mm | 29,0 mm | 5,45 mm | 102,5 mm | Acciaio inox nitrurato nero, fungo piatto | |
| HEVI-1000-8 | SUPERTECH | Misura originale | 28,0 mm | 5,45 mm | 102,5 mm | Inconel | |
| HEVI-1001-8 | SUPERTECH | +0,5 mm | 28,5 mm | 5,45 mm | 102,5 mm | Inconel | |
| HEVI-1001-2D-8 | SUPERTECH | +1 mm | 29,0 mm | 5,45 mm | 102,0 mm | Inconel, fungo concavo | |
| HEVI-1000-HS-6-8 | SUPERTECH | Misura originale | 28,0 mm | 6,0 mm | 102,5 mm | Inconel al sodio |
Montaggio delle valvole
| Componente | Originale Honda | Rinforzati |
|---|---|---|
| Semiconi | KPR-5.5-7A-ST-16 | |
| Paraolio valvole | VS-H5.5E-8 | |
| Guida valvola | 12205-PR3-305 (misura di riparazione) |
I semiconi KPR-5.5-7A-ST a 7° tengono gli steli da 5,45 mm; la versione al sodio conserva un'estremità da 5,5 mm che accetta gli stessi semiconi e il kit molle abituale.
Un fungo a +0,5 o +1 mm impone di lavorare le sedi di scarico a quella misura; la HEVI-1001-2D-8, più corta di 0,5 mm, va controllata all'altezza di montaggio.
I paraolio valvole VS-H5.5E vanno sugli steli da 5,45 mm; la versione con stelo da 6 mm richiede il paraolio VS-TS6E. Sostituite gli 8 paraolio a ogni revisione.
Guida tecnica
La marca proposta
| SUPERTECH è nata nella Silicon Valley e da oltre trent'anni progetta valvole, molle valvola, guide e piattelli in titanio. Acciaio inox, titanio o Inconel: il materiale di ogni valvola è scelto motore per motore, poi messo alla prova nei rally, in pista e nel drag racing. |
Come scegliere
La scelta dipende da due domande: conviene tenere il fungo originale o ingrandirlo, da cui dipende se le sedi vanno lavorate, e il motore resterà aspirato oppure passerà alla sovralimentazione, il che decide il materiale da adottare?
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura originale, 28 mm Se le sedi di scarico della testata sono ancora sane: la valvola si monta senza lavorazione. Disponibile in acciaio inox nitrurato nero, fungo piatto o concavo, e in Inconel massiccio o al sodio, per mantenere il comportamento di serie. |
Maggiorata +0,5 o +1 mm, 28,5 o 29 mm Un fungo più largo offre ai gas combusti un'uscita più generosa, nell'ordine di 10-12 cfm per millimetro guadagnato. Le 8 sedi vanno lavorate alla nuova misura; comodo anche per salvare sedi rettificate in una revisione passata. |
| Materiale | Acciaio inox nitrurato nero Per un B16A o un B18C aspirato elaborato, su strada o in qualche giornata in pista. Il trattamento superficiale indurisce la valvola contro l'usura; fungo piatto o concavo, in misura originale o maggiorata. |
Inconel, pieno o al sodio Superlega di nichel che mantiene la resistenza oltre gli 800 °C, da preferire con turbo, compressore o alti regimi prolungati. La versione al sodio, con stelo da 6 mm, smaltisce più calore dal fungo e richiede paraolio dedicati. |
Quando servono valvole rinforzate
- Turbo o compressore su un B16A o un B18C (versione Inconel consigliata)
- Limitatore spostato più in alto con una nuova centralina
- Profili di camma più aggressivi o molle valvola più dure
- Uso in pista o in slalom ad alti regimi
- Revisione della testata dopo una valvola di scarico bruciata o piegata
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Honda Integra (DA) 1.6 Vtec (DA6, DA8) | B16A | 170 CV | 1989-1993 |
| Honda Capa (GA) 1.6 Vtec (GA6) | B16A | 170 CV | 1998-2002 |
| Honda Integra (DB) 1.8 (DB7) | B18C3 | 200 CV | 1993-2001 |
| Honda Integra (DC2) 1.8 VTiR | B18C1 | 173 CV | 1993-1999 |
| Honda Integra (DC2) 1.8 VTiR | B18C2 | 170 CV | 1993-1999 |
| Honda Integra (DC2) 1.8 Type-R | B18C1 | 200 CV | 1993-2001 |
| Honda Integra (DC2) 1.8 Type-R | B18C6 / B18C7 | 190 CV | 1997-2001 |
| Honda Civic IV (EE9) 1.6 i 16V Vtec, 1.6 4x4 * | B16A1 | 150 CV | 1988-1991 |
| Honda CRX II (EE8) 1.6 i 16V Vtec * | B16A1 | 150 CV | 1989-1992 |
| Honda Civic V (EG6, EG9) 1.6 VTi * | B16A2 | 160 CV | 1991-1995 |
| Honda CRX III (EG2) 1.6 i VTi * | B16A2 / B16A3 | 160 CV | 1992-1998 |
| Honda Civic VI (EK4, SO4, EM1) 1.6 VTi * | B16A2 | 160 CV | 1995-2001 |
| Honda Civic VI (MB6, MC2) 1.8 16V * | B18C4 | 169 CV | 1997-2001 |
| Honda Integra (DC2, DB8) 1.8 SiR, VTEC * | B18C | 180 CV | 1993-2001 |
Codice OEM (valvola di scarico): 14721-PR3-000
Pensa anche alle valvole di aspirazione
Testata B16 o B18 aperta: il momento giusto per montare anche valvole di aspirazione nuove e un kit molle rinforzate, così tutta la distribuzione segue.
| Valvole di aspirazione Honda B16A → |
| Kit molle Honda B16 B17 B18 → |
-
