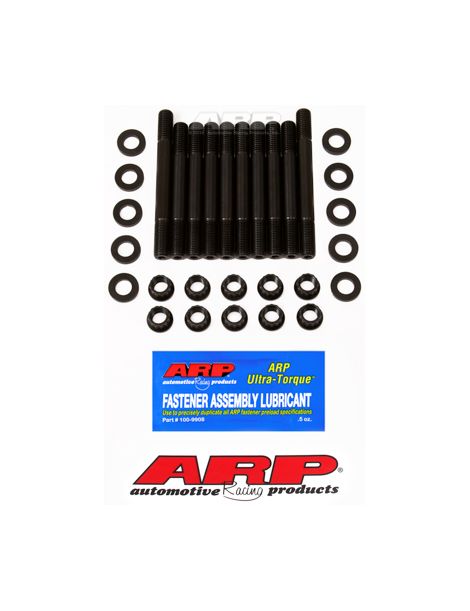

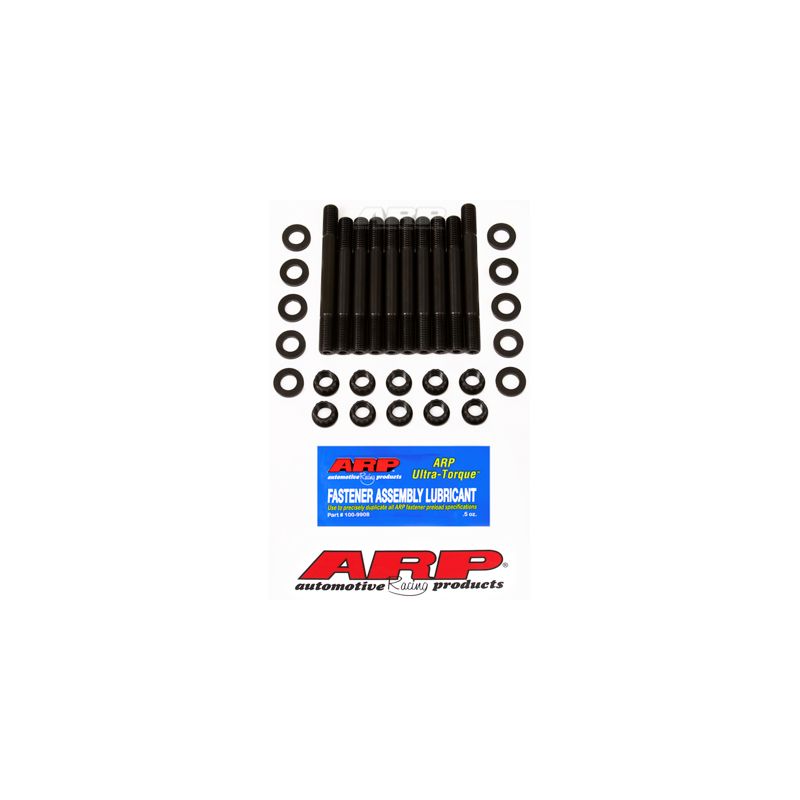

Prigionieri di banco rinforzati ARP per HONDA B16 B18
Prigionieri di banco ARP in acciaio 8740 per i quattro cilindri Honda della famiglia B (B16A, B18).
- Marca: ARP
- Motore: B16A / B18 16V
- Filettatura: 7/16 pollici
- Grado: 8740
I motori Honda interessati
Questo kit riguarda i quattro cilindri Honda a 16 valvole della famiglia B: i B16A di Civic, CRX e Integra DA6, e i B18A1, B18B1 e B18B2 dell'Integra 1.8. ARP lo indica per i B16A, i B18 e i B18 con testa B16 VTEC.
Su questi motori i cappelli di banco sono fissati di serie con viti (riferimento Honda 90006-P8A-A01); i prigionieri da 7/16 pollici del kit le sostituiscono.
Prigionieri rinforzati ARP per banco motore
Ogni supporto di banco assorbe una parte delle forze che le bielle trasmettono a ogni combustione. Il cappello, tirato verso il basso, tende a scorrere sul piano di giunzione: col tempo le superfici di appoggio si imprimono e la sede del cuscinetto perde la sua forma.
Questi prigionieri ARP da 7/16 pollici in 8740 prendono il posto delle viti originali. Dopo aver pulito le filettature del basamento, si avvitano soltanto a mano, poi si montano i cappelli. Filetti, rondelle e dadi ricevono il lubrificante ARP Ultra-Torque, poiché ARP sconsiglia l'olio motore. Il serraggio avviene in tre passaggi uguali, a 36, 72 e poi 108 Nm, nell'ordine indicato dal costruttore. Materiale: l'8740, acciaio al cromo-molibdeno che ARP indica a 200.000 psi di resistenza alla trazione, con filetti rullati dopo il trattamento termico. La bulloneria montata di serie appartiene abitualmente alle classi 10.9 e 12.9, con da 150.800 a 176.900 psi di resistenza minima. I prigionieri 8740 in 7/16 pollici tengono fino a 1.200 CV su questo quattro cilindri (valore indicativo calcolato).
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Dado | Filettatura |
| ARP-208-5402 | ARP | Acciaio 8740 | Dado a 12 punte | 7/16 pollici |
Coppia di serraggio
| Riferimento | Passata 1 | Passata 2 | Passata 3 |
| ARP-208-5402 | 36 Nm | 72 Nm | 108 Nm |
Al prigioniero non si applica alcuna coppia quando entra nel monoblocco: si avvita a mano. Se il montaggio deve restare permanente, le istruzioni ARP ammettono un frenafiletti Loctite, portando a termine il serraggio prima della presa del prodotto.
Il foglio istruzioni ARP 208-5402 fissa la coppia dei dadi a 80 ft-lb, cioè 108 Nm, in tre passaggi uguali.
Per il serraggio, i dadi seguono l'ordine definito dal costruttore per i cappelli; tutti i passaggi sono riportati nelle istruzioni ARP.
Con una bulloneria più resistente la forza di serraggio non è più quella originale: occorre controllare quota e ovalizzazione delle sedi di banco a montaggio ultimato e rettificare in linea se necessario, con la bulloneria e il lubrificante del montaggio finale.
Valori rilevati dalle istruzioni ARP 208-5402 in vigore alla data di pubblicazione; in caso di differenza prevalgono le istruzioni ufficiali. Consultate le istruzioni ARP 208-5402
Guida tecnica
Tutti i valori di coppia di questa scheda presuppongono il grasso di montaggio ARP; con l'olio motore non sono più corretti.
| Acquistate il grasso di montaggio ARP → |
Il marchio ARP
| ARP, acronimo di Automotive Racing Products, è nata all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dall'aerospaziale, di fronte alle rotture del motore provocate in gara da una bulloneria insufficiente. Oggi il marchio produce in California migliaia di riferimenti, proposti in più materiali a seconda dell'applicazione. |
I vantaggi rispetto alle viti originali
| Criterio | Viti di banco originali | Prigionieri rinforzati ARP |
![]() |
![]() |
|
| Sollecitazione del basamento | La vite gira nella filettatura a ogni serraggio | Il prigioniero resta fermo, si manovra solo il dado |
| Stato delle filettature | Filettatura che si affatica a ogni smontaggio | Filettatura risparmiata |
| Posa del cappello | Cappello tenuto a mano durante l'avvitatura | Cappello guidato dai prigionieri |
Quando i prigionieri diventano necessari
- Motore B16A o B18 preparato per regimi elevati
- Aumento di potenza rispetto alla serie
- Parte bassa smontata durante una revisione
- Cappelli di banco allentati o filettature segnate
- Uso in gara, in pista o nei rally
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| Honda Civic IV 1.6 i 16V VTEC (EE9) | B16A1 | 150 CV | - |
| Honda Civic V 1.6 VTi 16V (EG6) | B16A2 | 160 CV | - |
| Honda Civic VI 1.6 VTi (EK4) | B16A2 | 160 CV | - |
| Honda CRX II 1.6 i 16V VTEC (EE8) | B16A1 | 150 CV | - |
| Honda CRX III 1.6 i VTi (EG2) | B16A2 B16A3 | 160 CV | - |
| Honda Integra 1.6 VTEC (DA6) | B16A | 170 CV | - |
| Honda Integra Coupé 1.8 (DC2) | B18B2 | 146 CV | - |
| Honda Integra 1.8 (DA9) | B18A1 | 131 CV | - |
| Honda Integra 1.8 ESI (DB) | B18B2 | 145 CV | - |
| Honda Integra Coupé 1.8 (DC2) | B18B1 | 137 CV | - |
Riferimento OEM: 90006-P8A-A01
Perché è la soluzione più economica?
Una parte bassa della famiglia B sollecitata in regime o in potenza affatica i cappelli di banco prima di quanto prevedesse la bulloneria originale. Questi prigionieri costano poco rispetto alla rettifica delle sedi di banco.
Pensate ai cuscinetti di banco
Una revisione del basamento si fa con cuscinetti nuovi. Proponiamo i cuscinetti di banco trimetallici corrispondenti a questi motori:
| Bronzine di banco Honda B16 B18 → |
-
