HONDA 2.0 2.4 Jeu complet de coussinets trimétal ACL Race Series  Integra Accord CR-V HONDA 2.0 2.4 Jeu complet de coussinets trimétal ACL Race Series  Integra Accord CR-V

Bronzine di banco albero motore trimetallo Honda Acura B16 B17 B18 B20 K20 K24

82,58 € (Tasse incl.)
91,75 € (Tasse incl.) -10%

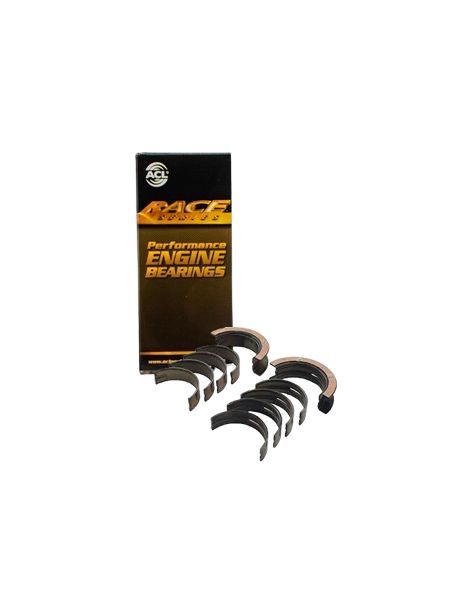

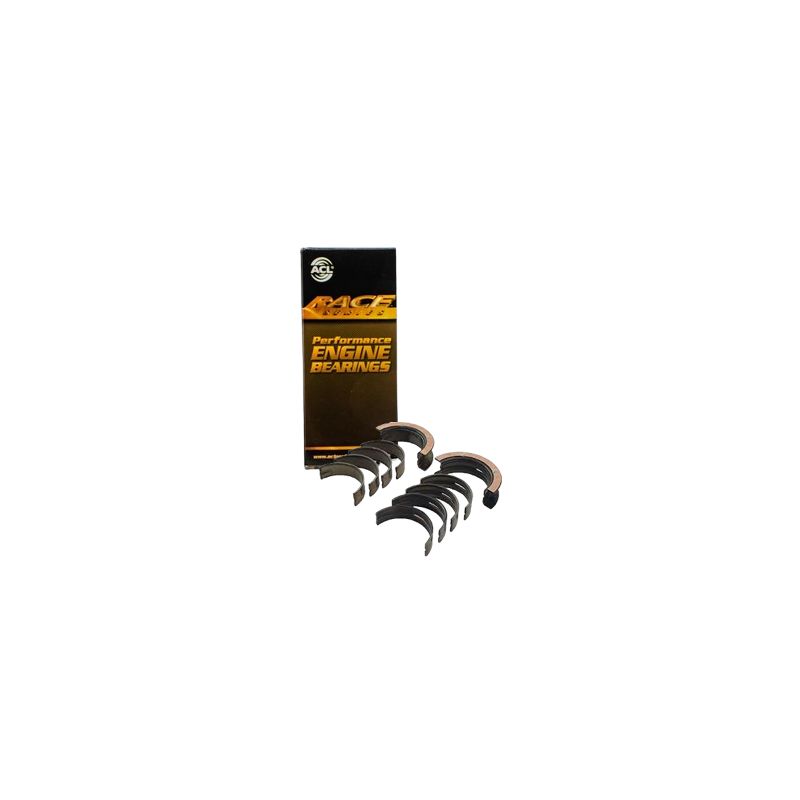

Kit di 10 semibronzine di banco albero motore trimetallo per Honda e Acura B16, B17, B18, B20, K20, K24.

  • Marche e trattamenti : ACL Race (con o senza Calico) e King Racing (XPC)
  • Compatibilità : Civic, CRX, Integra, Accord, CR-V, Element, Odyssey, Acura RSX (elenco parziale)
  • Misure disponibili : da standard a +0.50 mm, versioni con gioco maggiorato (HX / STDX)
5M1959H-STD
223 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori Honda e Acura B16, B17, B18, B20, K20 e K24

Questo kit di bronzine di banco è indicato da ACL per le famiglie di motori Honda e Acura B16, B17, B18, B20, K20 e K24, tra cui Honda Civic, CRX, Integra, Accord, CR-V, Element e Odyssey e Acura Integra e RSX. ACL e King propongono un kit di bronzine di banco per questi motori.

L'albero motore di questi motori poggia su cinque supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.

Le bronzine di banco trimetallo

In una bronzina trimetallica un dorso in acciaio sostiene uno strato intermedio in rame-piombo ad alta capacità di carico, a sua volta ricoperto da uno strato di scorrimento antifrizione che risparmia il perno di banco. Il set completo comprende 10 semibronzine, cinque coppie per cinque supporti di banco. Le semibronzine superiori e inferiori sono diverse: ognuna va montata al proprio posto.

Il trimetallo è pensato per carichi elevati e prolungati, mentre il bimetallo di alluminio si limita ai carichi bassi o medi: circa 8 000 psi per quest'ultimo, fino a 12 000 psi per un trimetallo performance, ossia il 50 % in più. Il vantaggio si misura in resistenza e durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL
Ø perno di banco 54.980 / 55.000 mm
Ø sede 59.000 / 59.020 mm
Larghezza 20 mm
Bronzine King
Ø perno di banco 54.976 / 54.999 mm
Ø sede 58.999 / 59.019 mm
Larghezza 20 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
5M1959H-STD ACL Race - Senza trattamento Standard 2.002
5M1959HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.989
5M1959H-.025 ACL Race - Senza trattamento +0.025 2.0145
5M1959H-.25 ACL Race - Senza trattamento +0.25 2.127
5M1959HC-STD ACL Race - Calico Standard
5M1959HXC-STD ACL Race - Calico Std, gioco maggiorato (HX)
MB5259XPC King Racing - pMaxKote Standard 2.004
MB5259XPC STDX King Racing - pMaxKote Std, gioco maggiorato (STDX) 1.991
MB5259XPC.026 King Racing - pMaxKote +0.026 2.017
MB5259XPC0.25 King Racing - pMaxKote +0.25 2.131
MB5259XPC0.5 King Racing - pMaxKote +0.50 2.258

Gioco di funzionamento

Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di banco, riempita dal film d'olio.

Mentre il motore gira, il perno di banco galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.

Misura / versioneQuando sceglierlaACL Race SeriesKing XPC
Standard (STD) Perno di serie, non rettificato da 0.057 a 0.068 mm 0.055 mm - 0.068 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.082 a 0.093 mm 0.080 mm - 0.093 mm
+0.025 / +0.026 mm Perno lucidato da 0.057 a 0.068 mm 0.055 mm - 0.068 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.057 a 0.068 mm 0.055 mm - 0.068 mm
+0.50 mm Perno rettificato a 0.50 mm 0.055 mm - 0.068 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco secondo la procedura del costruttore, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Guida tecnica

Queste bronzine di banco trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.

Le due marche

ACL Specialista australiano delle bronzine motore ad alte prestazioni dal 1949, ACL Bearing Company firma la Race Series: bronzine trimetalliche realizzate con precisione, declinate in numerose quote e apprezzate sui motori preparati di tutto il mondo.

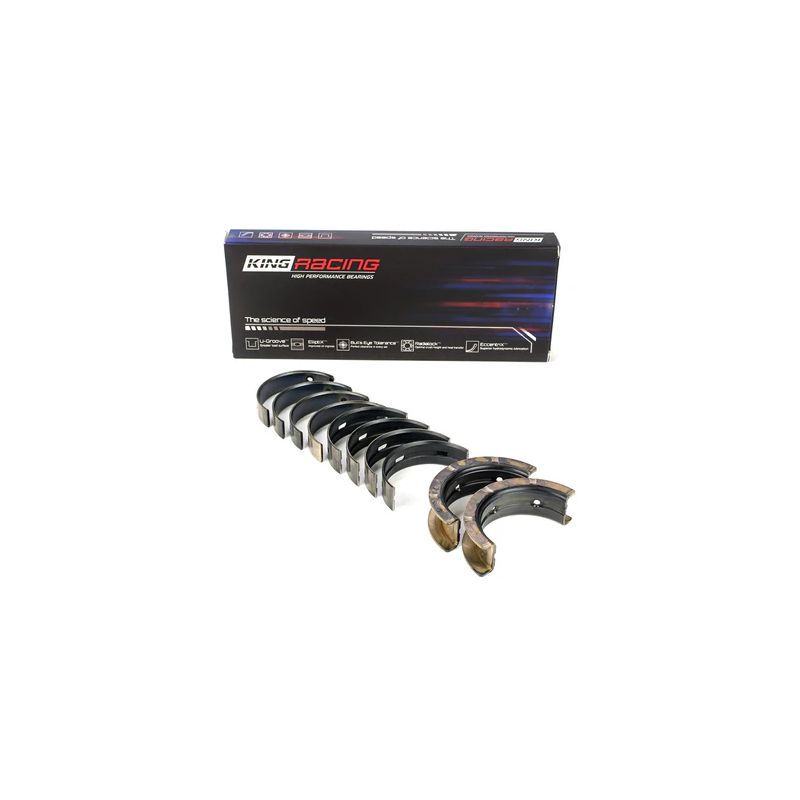

King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la sua lega trimetallica pMax Black bronzine progettate per carichi elevati, con un rivestimento pMaxKote (versione XPC).

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo Calico CT-1 (versioni HC e HXC): film lubrificante secco sottile che riduce attrito e usura. Nessun rivestimento sulle versioni H e HX. pMaxKote (versione XPC): rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto).
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) ; Calico: standard e HXC Standard fino a +0.50 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di banco è adatto ai motori Honda e Acura B16, B17, B18, B20, K20 e K24 dei seguenti veicoli:

MarcaModello (telaio)Codice motorePotenzaAnni
HONDA CR-V III (RE_) 2.4 i-VTEC / 2.4 i-VTEC 4WD K24A1, K24Z1 160–170 CV 2006–2012
HONDA ACCORD VII (CL, CN) 2.4 i 16V / 2.4 Vtec / 2.4 (CL9) K24A3, K24A4, K24A8 143–190 CV 2003–2008
HONDA ACCORD VII Tourer (CM, CN) 2.4 (CM2) / 2.4 Vtec T K24A1, K24A3 190–200 CV 2003–2008
HONDA CR-V II (RD_) 2.4 / 2.4 Vtec / 2.4 4WD K24A1 152–162 CV 2001–2007
HONDA ACCORD VII (CM, UC) 2.4 Vtec E (CM5) K24A4, K24A8 160–170 CV 2002–2008
HONDA STEPWGN (LA-RF_, UA-RF_) 2.4 / 2.4 4WD K24A3 162 CV 2000–2005
HONDA STEPWGN (DBA-RG_) 2.4 Z FF / 2.4 Z FF 4WD K24A3 162 CV 2005–2009
HONDA ODYSSEY (RL1, RA6, RA_) 2.4 / 2.4 4WD K24A4 190 CV 2003–
HONDA ACCORD Coupé (CM) 2.4 (CM7) K24A4, K24A8 160–169 CV 2003–2008
HONDA ELEMENT (YH) 2.4 / 2.4 4WD K24A4, K24A8 158–169 CV 2002–2011
HONDA ELYSION (RR) 2.4 i-VTEC / 2.4 i-VTEC 4WD K24A1 160 CV 2004–
HONDA ODYSSEY (RL3, RL4, RB) 2.4 (RB3, RB1) K24A3 200 CV 2004–2008
HONDA CR-V IV (RM_) 2.4 i-VTEC / 2.4 i-VTEC 4WD K24A1 170–185 CV 2012–
HONDA FR-V (BE) 2.4 (BE8) K24A3 162 CV 2006–2011
HONDA INTEGRA Coupé (DC) 1.8 VTiR (DC2) / 1.8 Type-R (DC2) B18C1, B18C2, B18C7 170–200 CV 1993–2001
ACURA INTEGRA Hatchback 1.8 B18C5 197 CV 1996–2001
HONDA CIVIC IV Hatchback (EC, ED, EE, EF) 1.6 i 16V Vtec (EE9) B16A1 150 CV 1989–1991
HONDA CRX II (ED, EE) 1.6 i 16V Vtec (EE8) B16A1 150 CV 1989–1992
HONDA CRX III (EH, EG) 1.6 i VTi (EG2) B16A2, B16A3 160 CV 1992–1998
HONDA CIVIC V Hatchback (EG, EH) 1.6 VTi 16V (EG6) B16A2 160 CV 1991–1995
HONDA CIVIC V Berlina (EG, EH) 1.6 VTi (EG9) B16A2 160 CV 1991–1995
HONDA CIVIC VI Hatchback (EJ, EK) 1.6 VTi (EK4) B16A2 160 CV 1995–2001
HONDA CIVIC VI Berlina (EJ, EK, SO) 1.6 VTi (EK4, SO4) B16A2 160 CV 1995–2001
HONDA CIVIC VI Coupé (EJ, EM1) 1.6 i Vtec (EM1) B16A2 160 CV 1999–2000
HONDA CIVIC IV Berlina (ED, EF) 1.6 4x4 B16A1 150 CV 1988–1991
HONDA INTEGRA Hatchback (DA) 1.8 (DA9) B18A1, B18B1 131 CV 1989–1993
HONDA INTEGRA Coupé (DC) 1.8 (DC2) B18B1, B18B2 137–146 CV 1993–2001
HONDA INTEGRA Berlina (DB6, DB7, DB8, DB9) 1.8 ESI (DB7) B18B2 145 CV 1993–2001
HONDA INTEGRA Berlina (DA5, DA6, DA7, DA8, DA9, DB1, DB2) 1.8 (DB1) B18A2 140 CV 1989–1993
ACURA INTEGRA Hatchback 1.8 / 1.7 B17A1, B18A1, B18B1 132–162 CV 1990–2001
ACURA INTEGRA Berlina 1.8 B18A1, B18B1 132–144 CV 1990–2001
HONDA CR-V I (RD) 2.0 4WD (RD1) / 2.0 (RD2) / 2.0 B20B4, B20Z2 128–148 CV 1996–2001
HONDA CIVIC VII Hatchback (EU, EP, EV) 2.0 i Sport (EV1) / 2.0 (EV1) K20A3 160–162 CV 2001–2005
HONDA CIVIC VII Berlina (ES, ET) 2.0 (ET1) / 2.0 iVtec (ET1) K20A3 155–160 CV 2003–2006
HONDA CIVIC VIII Berlina (FD, FA) 2.0 (FD2) K20A3 155 CV 2006–2012
HONDA INTEGRA Coupé (DC5) 2.0 (DC5) K20A3 160 CV 2002–2008
ACURA RSX Coupé (DC_) 2.0 / 2.0 Sport K20A3 158–162 CV 2001–2006

Perché sostituire le bronzine

Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di banco usurata riga il perno di banco, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a ripristinare il basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro della linea d'albero, ma quello il cui cedimento costa di più.
