Prigionieri testata rinforzati ARP Honda B16A B16A1 B16A2 B16A3 Prigionieri testata rinforzati ARP Honda B16A B16A1 B16A2 B16A3

Prigionieri testata rinforzati ARP HONDA B16

220,27 € (Tasse incl.)
259,14 € (Tasse incl.) -15%

Kit di prigionieri testata ARP 8740 per il quattro cilindri Honda B16A (Civic VTi, CRX VTi, Integra).

  • Marca: ARP
  • Motori: B16A, B16A1, B16A2, B16A3
  • Filettatura: 7/16 pollici
  • Grado: 8740
ARP-208-4601
26 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori interessati

Questo kit è destinato al quattro cilindri in linea a 16 valvole VTEC da 1,6 litri Honda B16A, nelle versioni B16A1, B16A2 e B16A3, montato in particolare sulla Civic VTi (EG6, EK4), sulla CRX VTi (EG2) e sulla Integra (DA6).

Di serie la testata è fissata da dieci viti di testata Honda (riferimento 90006-PG6-003), serrate in due passate a 29 e poi 83 Nm, nell'ordine di serraggio del costruttore. Ogni rimontaggio sollecita di nuovo queste viti nella filettatura del basamento.

Prigionieri testata rinforzati ARP

Il compito della bulloneria della testata è mantenere la testata solidale al monoblocco nonostante la pressione nelle camere di combustione. Garantisce lo schiacciamento della guarnizione; appena il serraggio diminuisce, compaiono perdite tra testata e monoblocco.

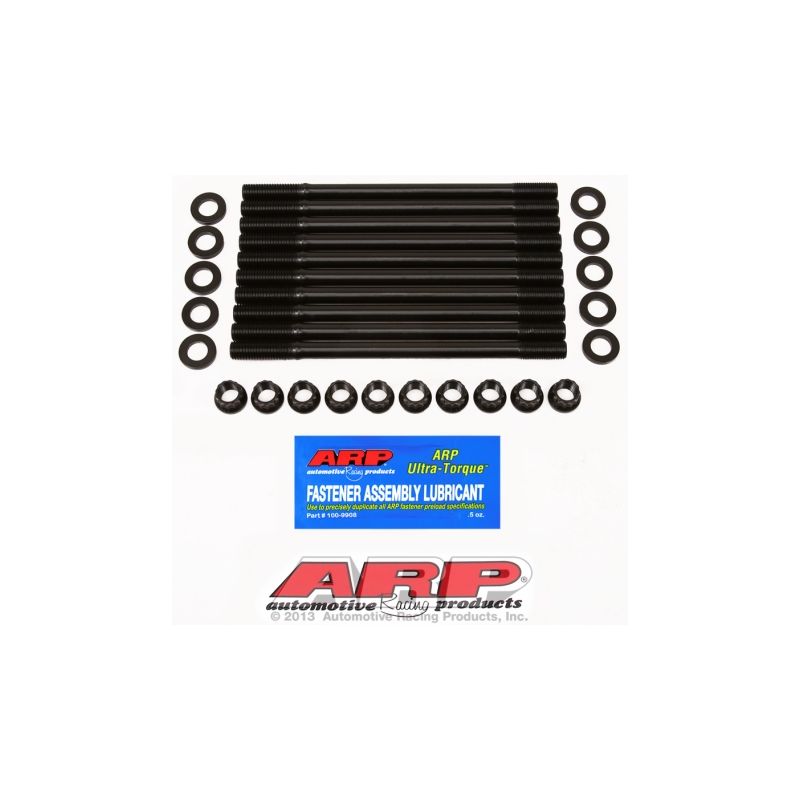

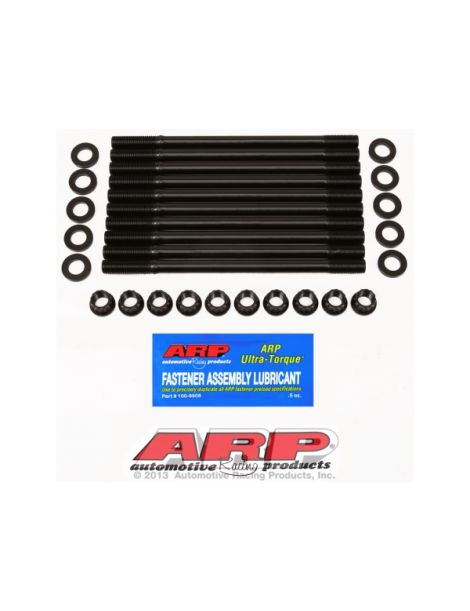

Il kit ARP 208-4601 comprende prigionieri in 8740 con filettatura 7/16 pollici e dadi a 12 punte. Secondo le istruzioni, si puliscono le filettature del basamento, si avvitano i prigionieri a mano e si monta la testata, poi filetti, dadi e rondelle si ricoprono con il lubrificante ARP Ultra-Torque fornito prima del serraggio in tre passate uguali, nell'ordine del costruttore. L'8740 è un acciaio al cromo-molibdeno, dichiarato da ARP a 200.000 psi di resistenza alla trazione. Come riferimento, la bulloneria di serie di un motore appartiene per lo più alle classi 10.9 e 12.9, con una resistenza minima compresa tra 150.800 e 176.900 psi. In 7/16 pollici, i prigionieri 8740 reggono fino a 600 CV su questo quattro cilindri (valore indicativo calcolato).

Caratteristiche tecniche

Riferimento Marca Grado / materiale Dadi Filettatura
ARP-208-4601 ARP 8740 12 punte 7/16 pollici

Coppia di serraggio

Riferimento Passata 1 Passata 2 Passata 3
ARP-208-4601 36 Nm 72 Nm 108 Nm

I prigionieri si montano nel monoblocco a mano, senza chiave dinamometrica. Per un montaggio definitivo le istruzioni accettano un frenafiletti, con il serraggio da concludere prima della presa.

Le filettature del basamento possono essere ripassate con il maschio ARP; le istruzioni lo prevedono se necessario.

Quando i prigionieri arrivano fino alla camicia dell'acqua, le istruzioni chiedono il sigillante ARP sui filetti lato basamento.

Il serraggio alla coppia avviene in tre fasi, nell'ordine fissato dal costruttore del motore, con il lubrificante ARP applicato sui filetti e sotto i dadi, condizione di validità dei valori della tabella.

Le istruzioni prevedono il lubrificante ARP anche sulle rondelle.

Fonte di questi valori: istruzioni ARP 208-4601, revisione in vigore al momento della pubblicazione. In caso di scostamento si applicano le istruzioni ufficiali, che riportano l'intera procedura e l'ordine di serraggio. Consultate le istruzioni ARP 208-4601

Guida tecnica

Tutti i valori di coppia di questa scheda sono dati con il grasso di montaggio ARP sui filetti e sotto i dadi; un altro lubrificante li renderebbe errati.

Acquistate il grasso di montaggio ARP →

Il marchio ARP

ARP ARP (Automotive Racing Products) nasce all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dal settore aerospaziale, deciso a eliminare le rotture di motore dovute a una bulloneria troppo debole nelle corse. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale adatti a ogni impiego.

I vantaggi rispetto alle viti originali

Criterio Viti di testata originali Prigionieri rinforzati ARP
Vite di testata Honda originale Prigionieri rinforzati ARP
Metodo di serraggio 29 poi 83 Nm Tre passate uguali a coppia
Filettatura del basamento Lavora a ogni montaggio Preservata: prigionieri avvitati a mano

Quando i prigionieri diventano necessari

La bulloneria originale è dimensionata per il motore così come esce dalla fabbrica. Va rinforzata quando:

  • B16A, B16A1, B16A2 e B16A3: la potenza supera quella di serie, in preparazione aspirata spinta come con sovralimentazione
  • Il rapporto di compressione cresce nel corso della preparazione
  • La guarnizione originale viene sostituita da una guarnizione MLS rinforzata, che richiede un precarico elevato e uniforme
  • Il motore ha già subito una testata sollevata o una perdita della guarnizione
  • L'uso in gara impone riscaldamenti severi e smontaggi regolari della testata

Compatibilità veicoli

Modello Codice motore Potenza Anni
Honda Civic IV VTEC (EE9) B16A1 150 CV 1987-1993
Honda Civic V VTi (EG6) B16A2 160 CV 1991-1996
Honda Civic VI VTi (EK4) B16A2 160 CV 1996-2001
Honda CRX II VTEC (EE8) B16A1 150 CV 1987-1992
Honda CRX III VTi (EG2) B16A2, B16A3 160 CV 1992-1998
Honda Integra VTEC (DA6) B16A 170 CV 1989-1993

Riferimento OEM: 90006-PG6-003

Perché è la soluzione più economica?

Su un B16A preparato, le viti originali sono le prime a cedere quando la pressione nei cilindri sale, e la guarnizione le segue. Montare un kit di prigionieri ARP in 8740 costa molto meno che riparare una testata, guarnizione e manodopera comprese.

Pensate alla guarnizione di testata rinforzata

Una bulloneria rinforzata ha pieno senso solo con una guarnizione di testata in grado di resistere alla stessa pressione. Proponiamo il seguente riferimento per questo motore:

Guarnizione di testata rinforzata Cometic per B16A →

  • Marca
    ARP
  • Riferimento
    ARP-208-4601
  • ean13
    0672036029869
