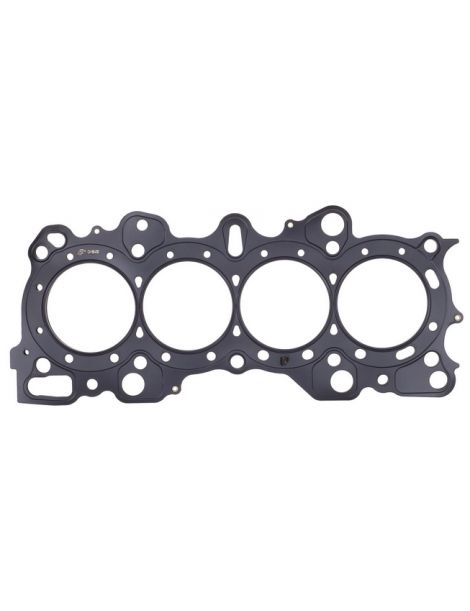

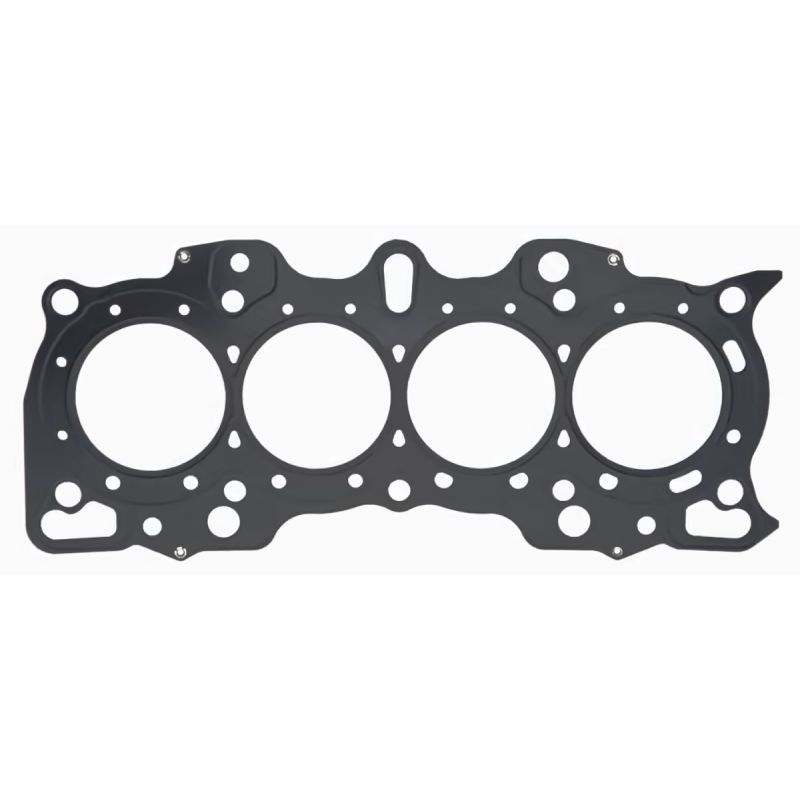

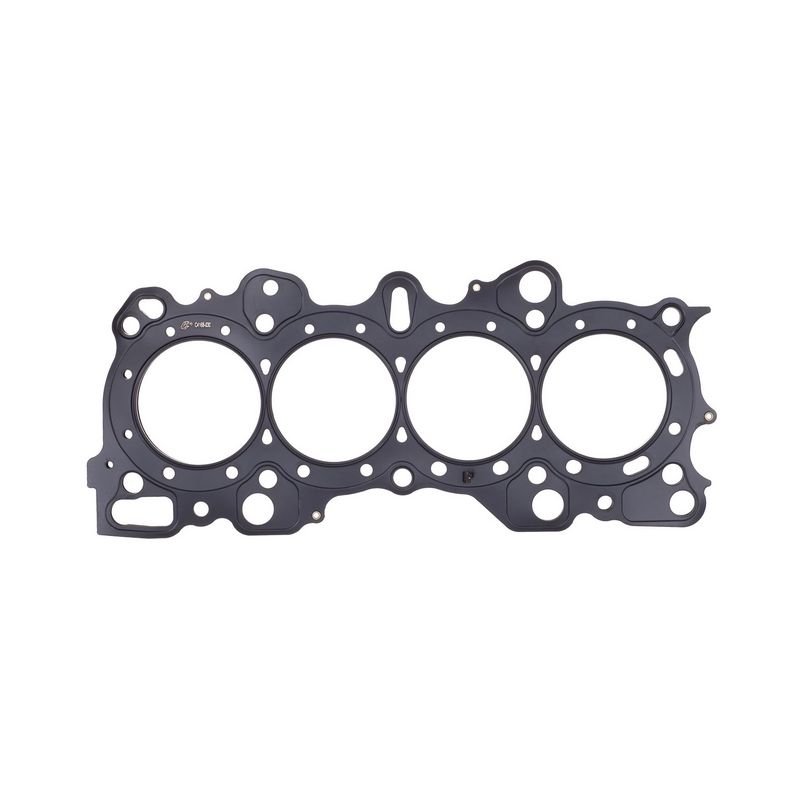

Guarnizione testata Honda B16A B17A1 B18C - C4232-030 Guarnizione testata Honda B16A B17A1 B18C - C4232-030 Guarnizione testata Honda B16A B17A1 B18C - C4232-030 Guarnizione testata Honda B16A B17A1 B18C - C4232-030

Guarnizione testata rinforzata Honda 1.6 1.7 1.8 16V VTEC B16A B17A1 B18C

113,59 € (Tasse incl.)
151,45 € (Tasse incl.) -25%

Guarnizione testata rinforzata Athena e Cometic, MLS e MLX per serie B VTEC. Venduta singolarmente.

  • Marche: Athena, Cometic
  • Motori: B16A, B16A1, B16A2, B16A3, B17A1, B18C, B18C1, B18C2, B18C3, B18C4, B18C5, B18C6
  • Alesaggi: 81 a 86,5 mm
  • Spessori: 0,60 a 3,56 mm
C4232-030
0 disponibili in magazzino Francia
ORDINA OGGI, SPEDIAMO IN 3 SETTIMANE
Paga a rate

I motori Honda interessati

L'Honda B16A è il quattro cilindri in linea a benzina da 1,6 litri, 16 valvole e DOHC VTEC di Civic, CRX e Integra; il B17A1 e i B18C ne sono le versioni da 1,7 e 1,8 litri. Questa scheda copre B16A, B16A1, B16A2, B16A3, B17A1, B18C, B18C1, B18C2, B18C3, B18C4, B18C5 e B18C6: questi motori ricevono le stesse guarnizioni testata rinforzate.

La guarnizione di origine porta il codice 12251-P30-004, oppure 12251-P30-014 e 12251-PR3-004 a seconda della versione. È una guarnizione multistrato in acciaio (MLS) con alesaggio di 81,5 mm, di cui Honda non pubblica lo spessore. È dimensionata per la pressione di combustione di serie: quando questa aumenta, il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.

Le guarnizioni testata rinforzate

La guarnizione della testata non crea la tenuta da sola: la mantiene perché la viteria preme la testata contro il basamento. Una guarnizione in composito si schiaccia definitivamente oltre i 100 N/mm² di tensione ammissibile, mentre l'acciaio inossidabile 301 delle MLS e delle MLX ne sopporta 517 N/mm², 5 volte di più, e riprende la sua forma a ogni combustione.

Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in tre costruzioni: MLS Athena con Gas Stopper, MLS Cometic multistrato in acciaio e MLX Cometic con battuta di camera. Gli alesaggi di guarnizione vanno da 81 a 86,5 mm, il che copre sia il basamento di origine sia quello rialesato, e gli spessori da 0,60 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.

Caratteristiche tecniche

Alesaggio guarnizione
OEM 81,5 mm
Spessore Volume della guarnizione Tipo di guarnizione
OEM MLS
Marca Codice
OEM 12251-P30-004
81 mm 0,69 mm 3,56 MLS Cometic C4231-027
81 mm 0,76 mm 3,92 MLS Cometic C4231-030
81 mm 0,85 mm 4,38 MLS Athena 338098R
81 mm 0,91 mm 4,69 MLS Cometic C4231-036
81 mm 1,02 mm 5,26 MLS Cometic C4231-040
81 mm 1,14 mm 5,87 MLS Cometic C4231-045
81 mm 1,30 mm 6,70 MLS Cometic C4231-051
81 mm 1,42 mm 7,32 MLS Cometic C4231-056
81 mm 1,52 mm 7,83 MLS Cometic C4231-060
81 mm 1,68 mm 8,66 MLS Cometic C4231-066
81 mm 1,78 mm 9,17 MLS Cometic C4231-070
81 mm 1,91 mm 9,84 MLS Cometic C4231-075
81 mm 2,03 mm 10,46 MLS Cometic C4231-080
81 mm 2,13 mm 10,98 MLS Cometic C4231-084
81 mm 2,18 mm 11,23 MLS Cometic C4231-086
81 mm 2,34 mm 12,06 MLS Cometic C4231-092
81 mm 2,49 mm 12,83 MLS Cometic C4231-098
81 mm 3,05 mm 15,72 MLS Cometic C4231-120
81 mm 3,56 mm 18,34 MLS Cometic C4231-140
81,5 mm 0,60 mm 3,13 MLS Athena 338402R
81,5 mm 0,69 mm 3,60 MLS Cometic C4232-027
81,5 mm 0,76 mm 3,96 MLS Cometic C4232-030
81,5 mm 0,85 mm 4,43 MLS Athena 338085R
81,5 mm 0,91 mm 4,75 MLS Cometic C4232-036
81,5 mm 1,02 mm 5,32 MLS Cometic C4232-040
81,5 mm 1,14 mm 5,95 MLS Cometic C4232-045
81,5 mm 1,30 mm 6,78 MLS Cometic C4232-051
81,5 mm 1,42 mm 7,41 MLS Cometic C4232-056
81,5 mm 1,52 mm 7,93 MLS Cometic C4232-060
81,5 mm 1,68 mm 8,76 MLS Cometic C4232-066
81,5 mm 1,78 mm 9,29 MLS Cometic C4232-070
81,5 mm 1,91 mm 9,96 MLS Cometic C4232-075
81,5 mm 2,03 mm 10,59 MLS Cometic C4232-080
81,5 mm 2,13 mm 11,11 MLS Cometic C4232-084
81,5 mm 2,18 mm 11,37 MLS Cometic C4232-086
81,5 mm 2,34 mm 12,21 MLS Cometic C4232-092
81,5 mm 2,49 mm 12,99 MLS Cometic C4232-098
81,5 mm 3,05 mm 15,91 MLS Cometic C4232-120
81,5 mm 3,56 mm 18,57 MLS Cometic C4232-140
82 mm 0,69 mm 3,64 MLS Cometic C4168-027
82 mm 0,76 mm 4,01 MLS Cometic C4168-030
82 mm 0,85 mm 4,49 MLS Athena 338086R
82 mm 0,91 mm 4,81 MLS Cometic C4168-036
82 mm 1,02 mm 5,39 MLS Cometic C4168-040
82 mm 1,14 mm 6,02 MLS Cometic C4168-045
82 mm 1,30 mm 6,87 MLS Cometic C4168-051
82 mm 1,42 mm 7,50 MLS Cometic C4168-056
82 mm 1,52 mm 8,03 MLS Cometic C4168-060
82 mm 1,68 mm 8,87 MLS Cometic C4168-066
82 mm 1,78 mm 9,40 MLS Cometic C4168-070
82 mm 1,91 mm 10,09 MLS Cometic C4168-075
82 mm 2,03 mm 10,72 MLS Cometic C4168-080
82 mm 2,13 mm 11,25 MLS Cometic C4168-084
82 mm 2,18 mm 11,51 MLS Cometic C4168-086
82 mm 2,34 mm 12,36 MLS Cometic C4168-092
82 mm 2,49 mm 13,15 MLS Cometic C4168-098
82 mm 3,05 mm 16,11 MLS Cometic C4168-120
82 mm 3,56 mm 18,80 MLS Cometic C4168-140
83 mm 0,69 mm 3,73 MLS Cometic C4189-027
83 mm 0,76 mm 4,11 MLS Cometic C4189-030
83 mm 0,85 mm 4,60 MLS Athena 338087R
83 mm 0,91 mm 4,92 MLS Cometic C4189-036
83 mm 1,02 mm 5,52 MLS Cometic C4189-040
83 mm 1,14 mm 6,17 MLS Cometic C4189-045
83 mm 1,30 mm 7,03 MLS Cometic C4189-051
83 mm 1,42 mm 7,68 MLS Cometic C4189-056
83 mm 1,52 mm 8,22 MLS Cometic C4189-060
83 mm 1,68 mm 9,09 MLS Cometic C4189-066
83 mm 1,78 mm 9,63 MLS Cometic C4189-070
83 mm 1,91 mm 10,33 MLS Cometic C4189-075
83 mm 2,03 mm 10,98 MLS Cometic C4189-080
83 mm 2,13 mm 11,52 MLS Cometic C4189-084
83 mm 2,18 mm 11,80 MLS Cometic C4189-086
83 mm 2,34 mm 12,66 MLS Cometic C4189-092
83 mm 2,49 mm 13,47 MLS Cometic C4189-098
83 mm 3,05 mm 16,50 MLS Cometic C4189-120
83 mm 3,56 mm 19,26 MLS Cometic C4189-140
84 mm 0,69 mm 3,82 MLS Cometic C4188-027
84 mm 0,76 mm 4,21 MLS Cometic C4188-030
84 mm 0,85 mm 4,71 MLS Athena 338088R
84 mm 0,91 mm 5,04 MLS Cometic C4188-036
84 mm 1,02 mm 5,65 MLS Cometic C4188-040
84 mm 1,14 mm 6,32 MLS Cometic C4188-045
84 mm 1,30 mm 7,20 MLS Cometic C4188-051
84 mm 1,42 mm 7,87 MLS Cometic C4188-056
84 mm 1,52 mm 8,42 MLS Cometic C4188-060
84 mm 1,68 mm 9,31 MLS Cometic C4188-066
84 mm 1,78 mm 9,86 MLS Cometic C4188-070
84 mm 1,91 mm 10,58 MLS Cometic C4188-075
84 mm 2,03 mm 11,25 MLS Cometic C4188-080
84 mm 2,13 mm 11,80 MLS Cometic C4188-084
84 mm 2,18 mm 12,08 MLS Cometic C4188-086
84 mm 2,34 mm 12,97 MLS Cometic C4188-092
84 mm 2,49 mm 13,80 MLS Cometic C4188-098
84 mm 3,05 mm 16,90 MLS Cometic C4188-120
84 mm 3,56 mm 19,73 MLS Cometic C4188-140
84,5 mm 0,76 mm 4,26 MLS Cometic H1340SP1030S
84,5 mm 0,76 mm 4,26 MLS Cometic C14066-030
84,5 mm 1,30 mm 7,29 MLS Cometic H1340SP1051S
85 mm 0,69 mm 3,92 MLS Cometic C4182-027
85 mm 0,76 mm 4,31 MLS Cometic C4182-030
85 mm 0,85 mm 4,82 MLS Athena 338089R
85 mm 0,91 mm 5,16 MLS Cometic C4182-036
85 mm 1,02 mm 5,79 MLS Cometic C4182-040
85 mm 1,09 mm 6,19 MLX Cometic C4999-043
85 mm 1,14 mm 6,47 MLS Cometic C4182-045
85 mm 1,30 mm 7,38 MLS Cometic C4182-051
85 mm 1,42 mm 8,06 MLS Cometic C4182-056
85 mm 1,52 mm 8,63 MLS Cometic C4182-060
85 mm 1,68 mm 9,53 MLS Cometic C4182-066
85 mm 1,78 mm 10,10 MLS Cometic C4182-070
85 mm 1,91 mm 10,84 MLS Cometic C4182-075
85 mm 2,03 mm 11,52 MLS Cometic C4182-080
85 mm 2,13 mm 12,09 MLS Cometic C4182-084
85 mm 2,18 mm 12,37 MLS Cometic C4182-086
85 mm 2,34 mm 13,28 MLS Cometic C4182-092
85 mm 2,49 mm 14,13 MLS Cometic C4182-098
85 mm 3,05 mm 17,31 MLS Cometic C4182-120
85 mm 3,56 mm 20,20 MLS Cometic C4182-140
85,5 mm 0,69 mm 3,96 MLS Cometic H1342SP2027S
85,5 mm 0,85 mm 4,88 MLS Athena 338501R
86 mm 0,76 mm 4,41 MLS Cometic H1342SP1030S
86 mm 0,76 mm 4,41 MLS Cometic C14061-030
86 mm 1,02 mm 5,92 MLS Cometic C14096-040
86 mm 1,02 mm 5,92 MLS Cometic H1342SP1040S
86 mm 2,03 mm 11,79 MLS Cometic H1342SP1080S
86 mm 2,13 mm 12,37 MLS Cometic H1342SP1084S
86,5 mm 0,76 mm 4,47 MLS Cometic H1342SPF030S

Volume della guarnizione: lo spazio che la guarnizione lascia sopra ogni cilindro. Amplia la camera di combustione, e più è grande, più il rapporto di compressione scende. I valori si confrontano tra loro a parità di alesaggio della guarnizione.

Preparazione e montaggio

Viteria Motori Coppia di serraggio
Viti testata di origine
90006-PG6-003, M12x1,25 x 150
B16A, B16A2, B16A3 Non pubblicato
Viti testata di origine
M12x1,25 x 150
B16A1, B17A1, B18C, B18C1, B18C2, B18C3, B18C4, B18C5, B18C6 29 Nm, poi 85 Nm
Prigionieri testata ARP
ARP-208-4601
B16A, B16A1, B16A2, B16A3 36 Nm, poi 72 Nm, poi 108 Nm
Prigionieri testata ARP
ARP-208-4303
B17A1, B18C1, B18C5 36 Nm, poi 72 Nm, poi 108 Nm

Prima del montaggio, controllate la planarità della testata e del basamento con una riga e fate spianare se necessario. Nessuna di queste guarnizioni richiede pasta sigillante: Athena come Cometic le consegnano già rivestite.

Prigionieri testata rinforzati ARP B16A →

Guida tecnica

Le tre costruzioni proposte

Guarnizione testata Athena MLS MLS Athena
Da due a cinque fogli di acciaio inox AISI 301, tagliati al laser, stampati e ribaditi. Attorno a ogni cilindro, un foglio ripiegato su se stesso, il Gas Stopper, concentra il serraggio sulla camera di combustione, mentre i rilievi garantiscono la tenuta dei passaggi di acqua e olio. I fogli esterni ricevono un rivestimento in due strati: il primo resiste alle alte temperature e compensa le piccole irregolarità del basamento e della testata, il secondo, a base di silicone, evita che la guarnizione si incolli allo smontaggio. È la scelta tutto acciaio di Athena, dal motore aspirato preparato alla sovralimentazione moderata.
Guarnizione testata Cometic MLS MLS Cometic
Più fogli di acciaio inox stampati e ribaditi. I fogli esterni portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido. La tenuta si ottiene con un carico di serraggio moderato e una deformazione dell'alesaggio limitata. È la scelta polivalente, dal motore aspirato preparato alla piccola sovralimentazione.
Guarnizione testata Cometic MLX MLX Cometic
La stessa base della MLS, con un foglio centrale piegato che forma una battuta attorno alla camera di combustione e un rivestimento ad alta temperatura. Il serraggio locale aumenta senza accrescere la deformazione dell'alesaggio. È la più resistente delle guarnizioni tutte in acciaio, da scegliere quando la sovralimentazione supera quanto tiene una MLS, in 85 mm.

Scegliere alesaggio e spessore

L'alesaggio della guarnizione. L'MLS Athena esiste in 81, 81,5, 82, 83, 84, 85 e 85,5 mm, l'MLS Cometic in 81, 81,5, 82, 83, 84, 84,5, 85, 85,5, 86 e 86,5 mm, l'MLX Cometic in 85 mm.

Lo spessore. Honda non pubblica lo spessore della guarnizione di origine. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.

Il vostro obiettivo Spessore da scegliere
Mantenere il rapporto di compressione di origine Il valore più vicino allo spessore della guarnizione smontata
Testata spianata, recuperare l'altezza persa Lo spessore della guarnizione smontata + quanto è stato asportato
Preparazione sovralimentata, far scendere il rapporto Uno spessore superiore a quello della guarnizione smontata
Preparazione aspirata, far salire il rapporto Uno spessore inferiore a quello della guarnizione smontata

Con uno spessore più sottile di quello della guarnizione smontata, misurate con un comparatore la sporgenza dei pistoni dal basamento: è ciò che determina il gioco residuo tra pistone e testata.

I due marchi

Athena Athena S.p.A. è un costruttore italiano di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto. Il gruppo produce anche in Spagna, negli Stati Uniti, in Brasile e in India. Le sue guarnizioni multistrato sono montate in primo impianto da costruttori automobilistici, e la gamma da competizione è progettata e realizzata interamente in Italia.
Cometic Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta motore, fondato nel 1989 e con sede a Concord, in Ohio. La sua specialità è la guarnizione realizzata su ordinazione, con l'alesaggio e lo spessore richiesti. Tutti i suoi prodotti sono fabbricati negli Stati Uniti, con materiali americani.

Vantaggi rispetto alla guarnizione di origine

Criterio Guarnizione di origine 12251-P30-004 Guarnizioni rinforzate
Costruzione Multistrato in acciaio (MLS) Acciaio inox multistrato
Alesaggio guarnizione 81,5 mm 81 a 86,5 mm
Spessori disponibili Non pubblicato da Honda 0,60 a 3,56 mm, 21 valori
Regolazione del rapporto di compressione Nessuna Tramite lo spessore scelto
Tenuta alla sovrapressione Limitata alla potenza di serie Progettata per la sovralimentazione

Quando una guarnizione rinforzata diventa necessaria

  • Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
  • Cilindro rialesato oltre quanto copre l'alesaggio di 81,5 mm della guarnizione di origine
  • Ricerca di un rapporto di compressione diverso da quello di origine, in aumento come in diminuzione
  • Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
  • Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura

Compatibilità veicoli

Modello Codice motore Potenza Anni
Acura Integra B17A1 162 CV 1991-1993
Acura Integra B18C5 197 CV 1996-2001
Honda Capa (GA) B16A 170 CV 1998-2002
Honda Civic IV (EC, ED, EE, EF) B16A1 150 CV 1988-1991
Honda Civic V (EG, EH) B16A2 160 CV 1991-1995
Honda Civic VI (EJ, EK) B16A2 160 CV 1995-2001
Honda Civic VI Coupé (EJ, EM1) B16A2 160 CV 1999-2000
Honda Civic VI Aerodeck (MB, MC) B18C4 169 CV 1998-2001
Honda Civic VI Fastback (MA, MB) B18C4 169 CV 1997-2001
Honda CRX II (ED, EE) B16A1 150 CV 1989-1992
Honda CRX III (EH, EG) B16A2 160 CV 1992-1998
Honda CRX III (EH, EG) B16A3 160 CV 1992-1998
Honda Integra (DA) B16A 170 CV 1989-1993
Honda Integra (DB) B18C 180 CV 1993-2001
Honda Integra (DB) B18C3 200 CV 1993-2001
Honda Integra Coupé (DC) B18C 180 CV 1993-2001
Honda Integra Coupé (DC) B18C1 173 e 200 CV 1993-2001
Honda Integra Coupé (DC) B18C2 170 CV 1993-1999
Honda Integra Coupé (DC) B18C6 190 CV 1997-2001

Codice OEM: 12251-P30-004, 12251-P30-014, 12251-PR3-004.

Importante: i B18A1 e B18B1 senza VTEC, i B20B e B20Z, così come i montaggi ibridi con testata VTEC su basamento senza VTEC, ricevono altre guarnizioni testata: non sono coperti da questa scheda.

Perché passare a una guarnizione rinforzata?

Una guarnizione rinforzata tiene dove quella di origine raggiunge il suo limite: a pressione di combustione più alta mantiene la sua forma invece di schiacciarsi.

Appena la potenza aumenta, turbo, compressore o rapporto di compressione elevato, la guarnizione della testata diventa l'anello debole della parte alta del motore. Passare alla rinforzata non è più una comodità ma una sicurezza: è ciò che evita la rottura e lo smontaggio della testata che ne consegue.
