Kit molle valvola rinforzate BMW M60B40

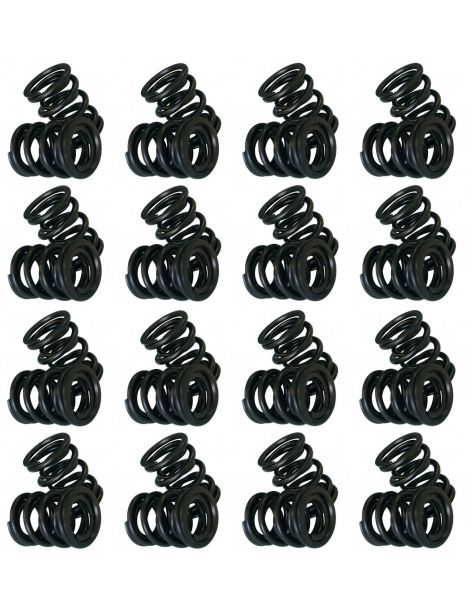

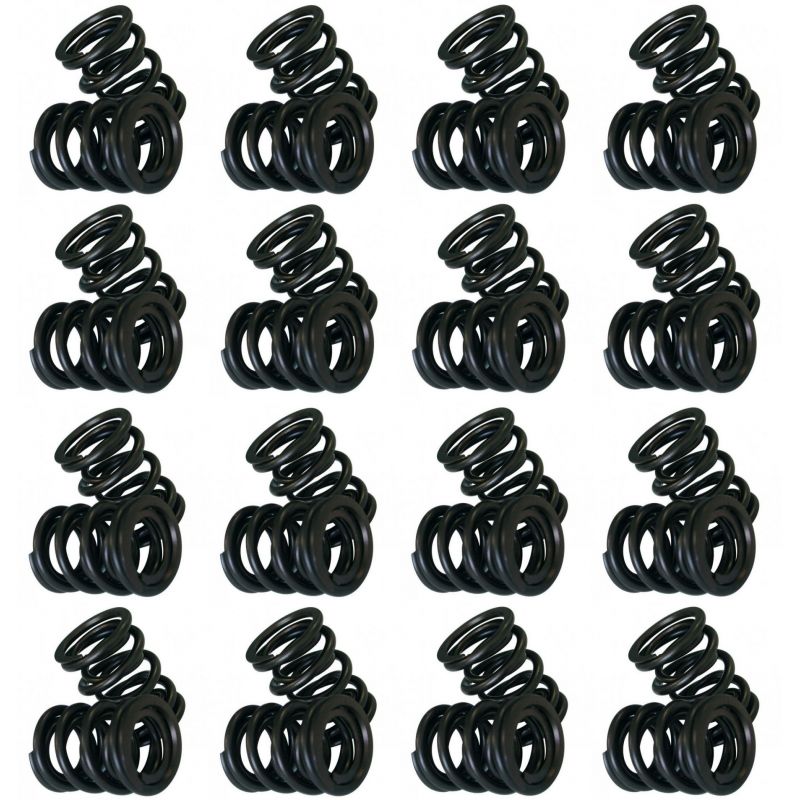

Kit di 32 molle valvola doppie rinforzate per il V8 BMW 4.0 L 32V M60B40.
- Marchi: CATCAMS
- Motore: M60B40 (4.0 L 32V)
- Molle: doppie
- Contenuto: molle
Il V8 BMW 4.0 L 32V M60B40
L'M60B40 è il V8 da 4,0 litri e 286 CV che equipaggia le BMW 540i (E34), 740i e 740iL (E32, E38) e 840i (E31), oltre alle Alpina B10 e B11. Con quattro valvole per cilindro conta 32 valvole e altrettante molle doppie.
Di serie, ogni valvola riceve una molla doppia, un piattello superiore, piattelli inferiori e semiconi a tre canalini, sotto una punteria idraulica. Il kit sostituisce soltanto le molle: piattelli e semiconi originali restano al loro posto.
Kit molle valvola rinforzate CATCAMS
Chiudere la valvola, premerla sulla sede e impedire alla punteria di staccarsi dalla camma: ci pensa la molla. Ad alto regime serve margine; altrimenti la valvola rimbalza, ricade di colpo e può danneggiare il pistone.
Nella confezione ci sono 32 molle doppie PAC-D95009, una per valvola. CATCAMS dichiara 363 N sulla sede a 34,5 mm e 1089 N a 13,5 mm di alzata, sull'M60B40. Il resto della distribuzione resta originale, senza alcuna modifica.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D95009-32 | CATCAMS | Doppie | Est. 30,7 / 23,2 mm | 363 N a 34,5 mm | 1089 N a 13,5 mm | 32 molle doppie |
Montaggio dei kit molle
| Componente | Origine BMW | Kit molle rinforzate |
|---|---|---|
| Molla | 11 34 1 736 923 + 11 34 1 736 924 | Specifico del kit: PAC-D95009 (CATCAMS) |
| Piattello superiore | 11 34 1 736 125 | Originale conservato |
| Piattello inferiore | 11 34 1 726 969 ; 11 34 1 722 544 | Originale conservato |
| Semiconi | 11 34 1 461 405 | Originali conservati |
Il kit contiene 32 molle doppie PAC-D95009, ciascuna formata da una molla esterna PAC-E95009 e da una molla interna PAC-I95009. Piattelli superiori, piattelli inferiori e semiconi originali vengono conservati.
L'altezza di montaggio si legge come la quota misurata tra piattello superiore e inferiore, valvola chiusa sulla sede. A ogni carico corrisponde una quota definita. Rettificare una sede allunga la quota e toglie forza, in base alla rigidità della molla. Misurate tutte le 32 valvole a lavorazione ultimata e riportate ogni valore nella tabella di questo kit, riga per riga.
| CATCAMS | |
|---|---|
| Altezza di montaggio | 34,5 mm |
| Carico alla sede a questa altezza | 363 N |
Guida tecnica
Le marche proposte
| CATCAMS (Cat Cams N.V.), ditta stabilita in Belgio, realizza alberi a camme da gara e li esporta in ogni continente. Le sue molle sono calibrate su quegli alberi, schierati al via del BTCC e della 24 Ore di Le Mans. I codici di questo kit portano il prefisso PAC. |
Come scegliere
Una molla più ferma consente regolazioni più spinte: camma con alzata maggiore, regime massimo rialzato, sovralimentazione. La valvola segue allora fedelmente il profilo della camma senza rimbalzare. Il costruttore riporta, per questo kit, 1089 N con 13,5 mm di alzata, ma non fornisce alzata massima né rigidità; chiedetegli quale alzata sopporta l'albero previsto, prima di ordinare.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il valore disponibile, 363 N sulla sede a 34,5 mm, è unico. Confrontatelo con albero a camme, regime desiderato ed eventuale sovralimentazione; troppa forza consuma i lobi e schiaccia le punterie idrauliche. Senza una cifra originale fornita da CATCAMS non è possibile indicare una percentuale di aumento. Pesa anche l'uso: strada sportiva, pista o rally non chiedono la stessa fermezza. Nel dubbio, chiedete consiglio al nostro team prima di ordinare. |
| Molla singola o doppia | Nell'impostazione nulla cambia rispetto all'origine: una molla esterna PAC-E95009 avvolge una molla interna PAC-I95009 su ogni valvola. I piattelli superiori e i semiconi originali restano in servizio. Nessun altro componente della distribuzione viene sostituito. |
Quando le molle rinforzate diventano necessarie
- Profilo della camma nettamente più ambizioso dell'originale
- Regime massimo spostato in alto dall'elaborazione
- Sovralimentazione aggiunta al motore V8
- Testate rilavorate per un uso sportivo intenso
- Molle stanche: valvole che si staccano prima del regime massimo
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| BMW 540i V8 (E34) | M60B40 | 286 CV | 1992-1995 |
| BMW 540i Touring (E34) | M60B40 | 286 CV | 1993-1996 |
| BMW 740i, 740iL V8 (E32) | M60B40 | 286 CV | 1992-1994 |
| BMW 740i, 740iL (E38) | M60B40 | 286 CV | 1994-1996 |
| BMW 840i (E31) | M60B40 | 286 CV | 1993-1996 |
| Alpina B10 4.0 (E34) | M60B40 | 316 CV | 1993-1994 |
| Alpina B10 Touring 4.0 (E34) | M60B40 | 316 CV | 1994 |
| Alpina B11 4.0 (E32) | M60B40 | 316 CV | 1993-1994 |
Riferimento OEM (molla valvola): 11 34 1 736 923 (molla esterna) e 11 34 1 736 924 (molla interna).
Prodotti correlati
Con le testate aperte, guardate anche valvole e guide, che dovranno reggere molle più ferme. Un controllo completo adesso evita di smontare di nuovo il motore tra poco tempo.
-
