- Bajo pedido
Kit muelles de válvula reforzados BMW M60B40
Kit de 32 muelles de válvula dobles reforzados para el V8 BMW 4.0 L 32V M60B40.
- Marcas: CATCAMS
- Motor: M60B40 (4.0 L 32V)
- Muelles: dobles
- Contenido: muelles
El V8 BMW 4.0 L 32V M60B40
El M60B40 es el V8 de 4,0 litros y 286 CV que montan los BMW 540i (E34), 740i y 740iL (E32, E38) y 840i (E31), además de los Alpina B10 y B11. Con cuatro válvulas por cilindro, suma 32 válvulas y otros tantos muelles dobles.
De serie, cada válvula recibe un muelle doble, una copela superior, asientos de muelle inferiores y chavetas de tres ranuras, bajo un taqué hidráulico. El kit solo sustituye los muelles: las copelas, los asientos de muelle y las chavetas originales se quedan en su sitio.
Kit muelles de válvula reforzados CATCAMS
Cerrar la válvula, apretarla contra su asiento y evitar que el taqué se separe de la leva: ese es el trabajo del muelle. A altas vueltas necesita margen; si no, la válvula rebota, cae en seco y puede rozar el pistón.

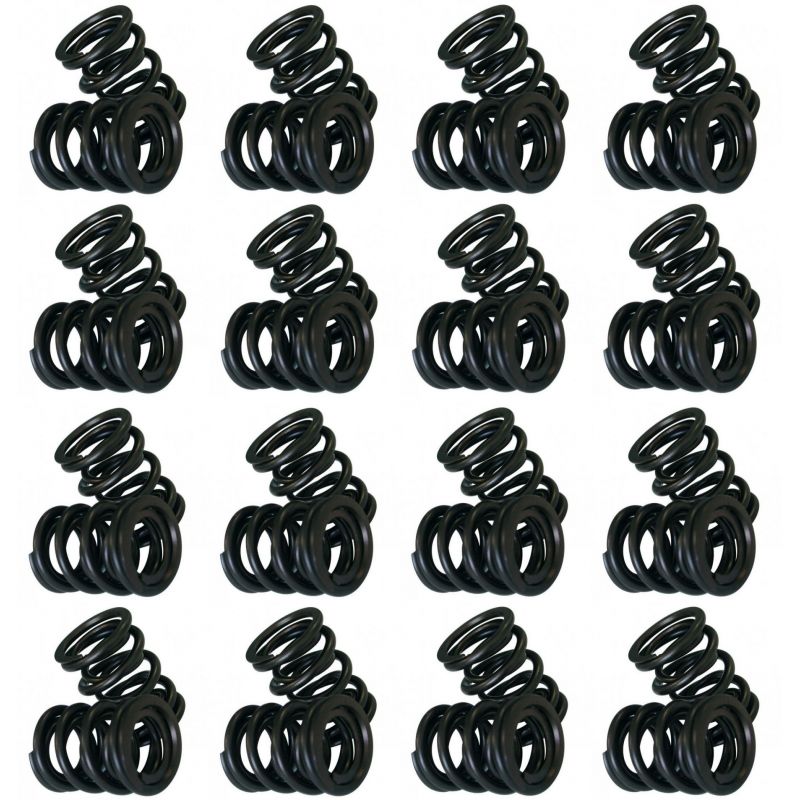

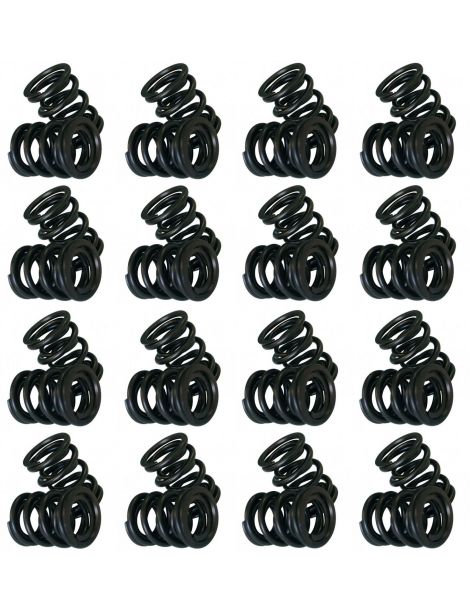

En la caja vienen 32 muelles dobles PAC-D95009, uno por válvula. CATCAMS declara 363 N en el asiento a 34,5 mm y 1089 N a 13,5 mm de alzada, sobre el M60B40. El resto de la distribución sigue siendo original, sin ninguna modificación.
Características técnicas de los kits de muelles
| Referencia | Marca | Muelles | Ø exterior / interior | Carga en asiento | Carga en alzada | Rigidez | Alzada máx. | Contenido del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D95009-32 | CATCAMS | Dobles | Ext. 30,7 / 23,2 mm | 363 N a 34,5 mm | 1089 N a 13,5 mm | 32 muelles dobles |
Montaje de los kits de muelles
| Elemento | Origen BMW | Kit de muelles reforzados |
|---|---|---|
| Muelle | 11 34 1 736 923 + 11 34 1 736 924 | Específico del kit: PAC-D95009 (CATCAMS) |
| Copela superior | 11 34 1 736 125 | Original conservada |
| Asiento de muelle | 11 34 1 726 969 ; 11 34 1 722 544 | Original conservado |
| Chavetas | 11 34 1 461 405 | Originales conservadas |
El kit contiene 32 muelles dobles PAC-D95009, cada uno formado por un muelle exterior PAC-E95009 y un muelle interior PAC-I95009. Se conservan las copelas superiores, los asientos de muelle inferiores y las chavetas originales.
Por altura de montaje se entiende la cota entre la copela superior y la inferior, con la válvula cerrada en su asiento. A cada carga le corresponde una cota fija. Rectificar un asiento alarga esa cota y resta fuerza, según la rigidez del muelle. Mida las 32 válvulas terminado el mecanizado y lleve cada valor a la tabla de este kit.
| CATCAMS | |
|---|---|
| Altura de montaje | 34,5 mm |
| Carga en el asiento a esta altura | 363 N |
Guía técnica
Las marcas propuestas
| CATCAMS (Cat Cams N.V.), firma afincada en Bélgica, fabrica árboles de levas de carrera y los exporta a todas partes. Sus muelles se calibran sobre esos árboles, que tomaron la salida en la BTCC y también en las 24 Horas de Le Mans. Las referencias de este kit llevan el prefijo PAC. |
Cómo elegir
Un muelle más firme permite ajustes más atrevidos: leva con más alzada, régimen máximo elevado, sobrealimentación. La válvula copia entonces el perfil de la leva sin rebotes. Para este kit, la marca facilita 1089 N con 13,5 mm de alzada, sin indicar alzada máxima ni rigidez; antes de comprar, pregúntele qué alzada admite el árbol que usted prevé.
| Criterio | Lo esencial |
|---|---|
| Elegir la carga | El valor disponible, 363 N en el asiento a 34,5 mm, es único. Contrástelo con su árbol, el régimen deseado y una posible sobrealimentación; un exceso de fuerza desgasta los lóbulos y aplasta los empujadores hidráulicos. Sin cifra original facilitada por CATCAMS no puede darse ningún porcentaje de mejora. El uso también pesa: carretera deportiva, circuito o rally no piden la misma firmeza. Ante la duda, consulte a nuestro equipo antes del pedido. |
| Muelle simple o doble | En la arquitectura no cambia nada respecto al origen: un muelle exterior PAC-E95009 envuelve un muelle interior PAC-I95009 en cada válvula. Las copelas superiores y las chavetas originales siguen en servicio. Ninguna otra pieza de la distribución se sustituye, y las demás cotas del conjunto no se tocan. |
Cuándo se necesitan muelles reforzados
- Perfil de leva claramente más ambicioso
- Régimen máximo subido por la preparación
- Sobrealimentación añadida al motor V8
- Culatas retrabajadas para uso deportivo intenso
- Muelles fatigados: válvulas que se despegan antes del régimen máximo
Compatibilidad de vehículos
| Modelo | Código de motor | Potencia | Años |
|---|---|---|---|
| BMW 540i V8 (E34) | M60B40 | 286 CV | 1992-1995 |
| BMW 540i Touring (E34) | M60B40 | 286 CV | 1993-1996 |
| BMW 740i, 740iL V8 (E32) | M60B40 | 286 CV | 1992-1994 |
| BMW 740i, 740iL (E38) | M60B40 | 286 CV | 1994-1996 |
| BMW 840i (E31) | M60B40 | 286 CV | 1993-1996 |
| Alpina B10 4.0 (E34) | M60B40 | 316 CV | 1993-1994 |
| Alpina B10 Touring 4.0 (E34) | M60B40 | 316 CV | 1994 |
| Alpina B11 4.0 (E32) | M60B40 | 316 CV | 1993-1994 |
Referencia OEM (muelle de válvula): 11 34 1 736 923 (muelle exterior) y 11 34 1 736 924 (muelle interior).
Productos relacionados
Con las culatas abiertas, mire también las válvulas y sus guías, que tendrán que soportar muelles más firmes. Una revisión completa ahora evita desmontar el motor de nuevo enseguida.
-
