Bielas forjadas VAG - 2.8L / 2.9L 12V-24V & 3.2L 24V - VR6 / R32 para pistones forjados

El motor VR6 de VAG (2.8/2.9 12V, 2.8 24V y 3.2 R32)

El VR6 es el seis cilindros compacto emblemático del Grupo Volkswagen (VAG): una V muy estrecha de 15° coronada por una única culata, que aloja seis cilindros en el espacio de un cuatro cilindros. Presentado en 1991 en el Golf y el Corrado, comenzó como 2.8L de 12 válvulas (código AAA, 2.792 cm³, diámetro 81 mm × carrera 90,3 mm) con unos 174 CV, al que se sumó la versión 2.9L Syncro (ABV, 190 CV). La generación de 24 válvulas elevó después el 2.8L a 204 CV (AQP, AUE, BDE), antes de que el bloque creciera hasta el 3.2L R32 (3.189 cm³, 84 mm × 95,9 mm, 241 a 250 CV) en los Golf IV y V R32 y los Audi A3 y TT quattro.

Atmosférico de origen, el VR6 enamora por su sonido grave y su par disponible a bajas vueltas. Su robustez lo convierte en una base muy buscada para la preparación: turbocompresión, compresor mecánico o aumento de cilindrada. Pero en cuanto la potencia supera claramente las cifras de fábrica, la biela de serie se convierte en el eslabón débil, y ahí es donde entran las bielas forjadas reforzadas.

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, estas bielas forjadas refuerzan la parte baja del VR6 a medida que sube la potencia. Resultan imprescindibles al montar pistones forjados, subir el régimen, aumentar la presión de sobrealimentación o ampliar la cilindrada, donde la biela de serie alcanza su límite.

Diseñadas para soportar las fuertes cargas de los VR6 preparados (turbo o compresor), abarcan todas las disciplinas (rally, drift, drag, circuito y rodadas, subida de montaña, time attack) y acompañan las preparaciones Stage 2, Stage 3 y más allá. Según el perfil y la tornillería elegidos, aseguran objetivos de varios cientos de caballos preservando la longevidad del motor.

Características técnicas de las bielas forjadas VR6

ZRP: Reservadas a motores con un diámetro superior a 84,00 mm.

Par de apriete y alargamiento

Ninguna experiencia de mecánico permite sentir con la mano la tensión presente en un tornillo de biela: la resistencia percibida procede del rozamiento, no del estiramiento, y ambas no evolucionan igual. Por eso un VR6 o un R32 nunca se aprieta a ojo, y por eso los valores de la tabla anterior, publicados por el fabricante de la tornillería, deben seguirse con exactitud. La tabla tiene tantas líneas como calidades disponibles aquí, ARP 2000, ARP L19 y ARP CA625+: cada una con su propio rango, y no se toma prestado el de otra. En los doce tornillos del motor la verificación se hace con comparador de alargamiento, método de referencia porque mide el efecto y no la causa. Eso supone roscas limpias, una película uniforme de lubricante de montaje ARP y una subida de carga fraccionada. Las instrucciones que acompañan al kit tienen la última palabra.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en I. Gracias a un alma central más fina, enmarcada por dos alas que le dan su forma de “I”, esta biela conserva una gran rigidez con una masa contenida. El fabricante la concibe para el alto rendimiento y una gran durabilidad, y se adapta a las preparaciones que buscan ante todo la solidez de la parte baja del motor. Su variante I-HD (Heavy Duty), de cuerpo reforzado y más grueso, está destinada a cargas extremas, con turbo, compresor u óxido nitroso.

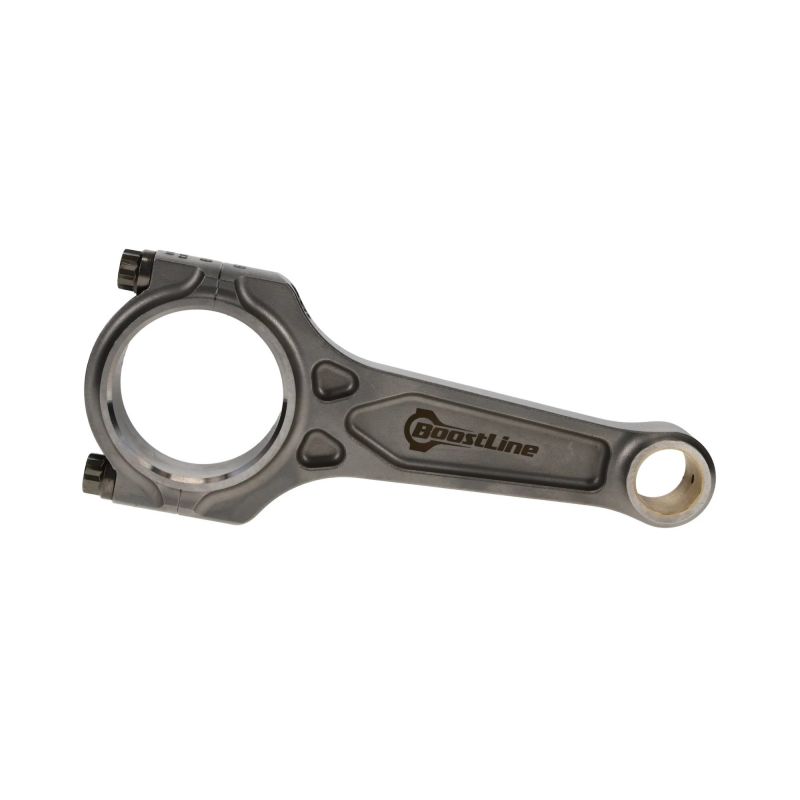

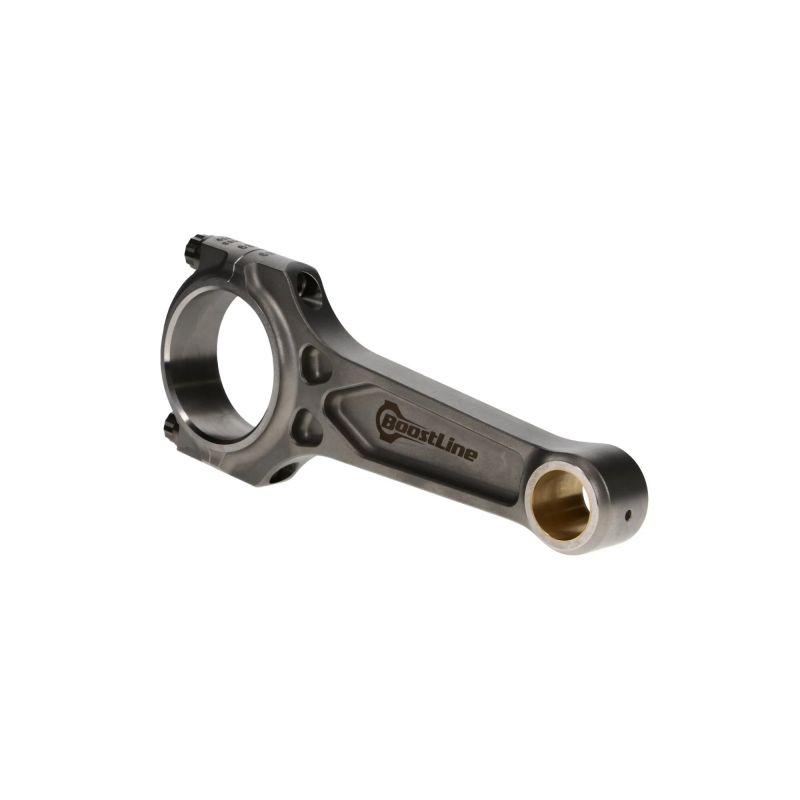

Perfil I-3P (I de 3 cajeados, Boostline). Este perfil patentado de tres cajeados fue diseñado por Boostline para combinar las cualidades de las secciones en H y en I, con una resistencia máxima y una masa en rotación reducida. El fabricante lo destina a motores sobrealimentados, incluso con altas presiones de sobrealimentación, ya sea con turbo, compresor u óxido nitroso.

¿Cómo elegir la tornillería de biela?

En un VR6 el tornillo de biela trabaja a tracción pura al final de cada ciclo, en los seis cilindros: fija el límite de régimen y de presión de cilindro de la parte baja. El grado se elige según la disciplina buscada, del par a bajo régimen deseado en rally o subida en cuesta al régimen mantenido largo tiempo en circuito, hasta las subidas de carga muy breves del drag, y después según la potencia por cilindro. Los grados siguientes se ofrecen en 3/8", en 38 mm en las ZRP y en 41 mm en las Boostline.

	ARP 2000, acreditado con ~220 000 psi (~1 517 MPa) a tracción, corresponde a la necesidad de la gran mayoría de los VR6 y R32 preparados: hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm. Es el grado que se encuentra en circuito, trackday, drift, rally, drag y subida en cuesta; aquí equipa la Boostline I-3P en 41 mm y la ZRP I-HD en 38 mm, sin restricción de almacenamiento particular. Es una elección segura para toda la temporada.
	L19 sube a ~260 000 psi (~1 793 MPa), es decir hasta 250 CV por cilindro en 3/8" y 10 000 rpm. En un VR6 muy sobrealimentado, con presión de cilindro elevada o mantenido alto de vueltas, es el margen adicional necesario, como en las grandes potencias en drag, drift, rally y circuito. Aquí se propone en la ZRP I-HD. Atención a su sensibilidad a la corrosión y a la fragilización por hidrógeno: almacenamiento y montaje aceitados, protegidos de la humedad, nunca un tornillo desnudo.
	CA625+ (Custom Age 625+) es la aleación premium de ARP: de 260 000 a 280 000 psi (~1 793 a 1 931 MPa). Apunta a los VR6 más extremos, más allá de 250 CV por cilindro en 3/8" y más allá de 10 000 rpm, tanto en drag como en time attack. Mejor protegida que el ARP 2000 frente a la corrosión atmosférica y la oxidación, e insensible a la fragilización por hidrógeno, ofrece el nivel del L19 sin sus restricciones de almacenamiento. En esta ficha equipa la Boostline I-3P en 3/8"-41 mm. En claro, es el grado que se elige cuando la fiabilidad de la parte baja debe ser total durante una temporada completa de drag.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

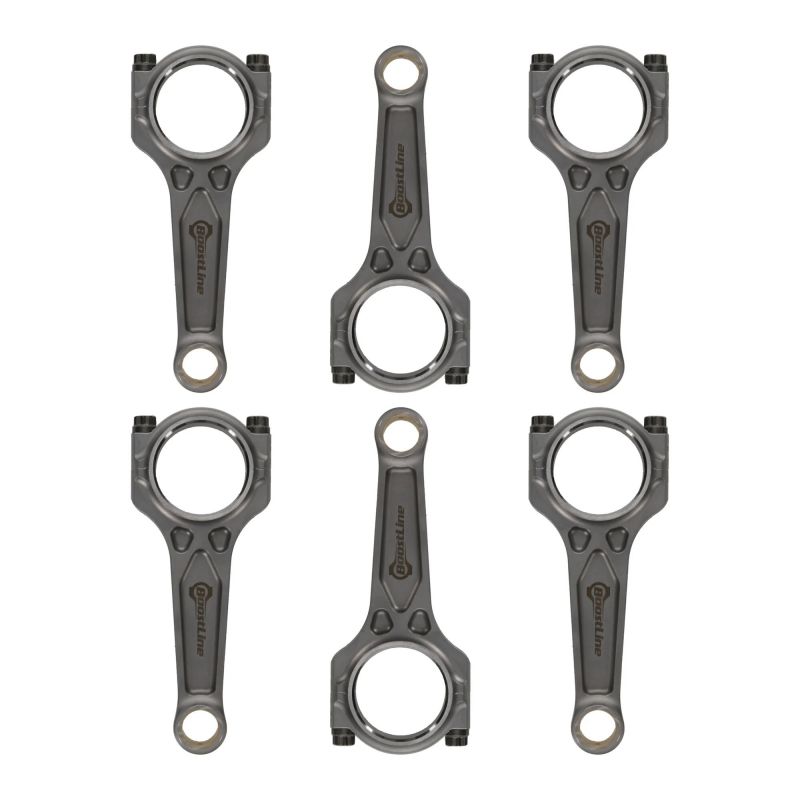

	BOOSTLINE (grupo Wiseco), gama de bielas forjadas del grupo estadounidense Wiseco, referencia desde 1941. Su diseño patentado de 3 cajeados combina la rigidez de una biela en I con la robustez de una biela en H. Forjadas en acero 4340 y mecanizadas en EE. UU., se entregan con tornillería ARP 2000 (Custom Age 625+ opcional) y están concebidas para motores sobrealimentados.

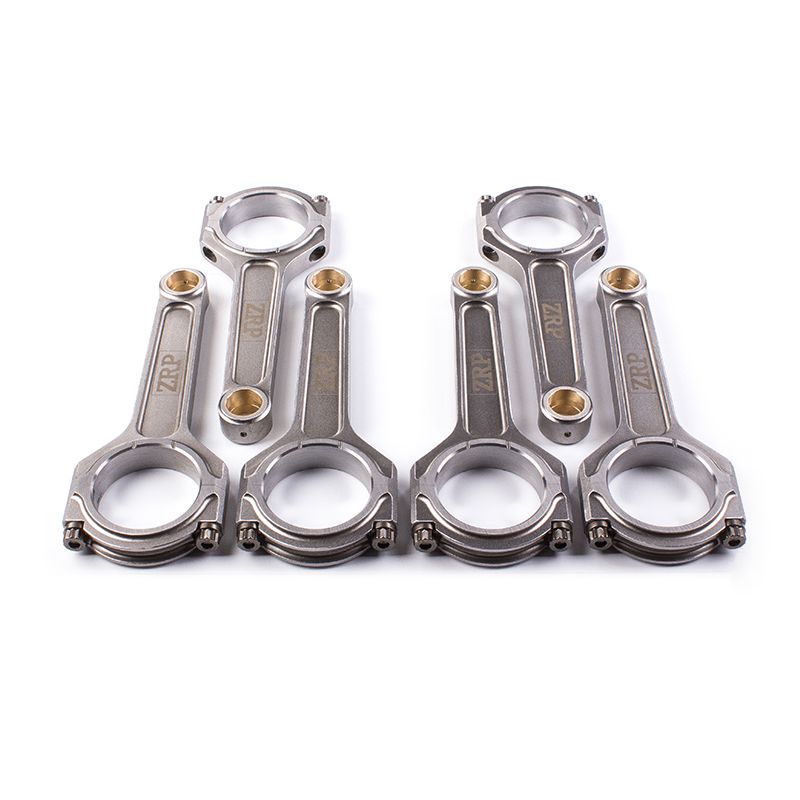

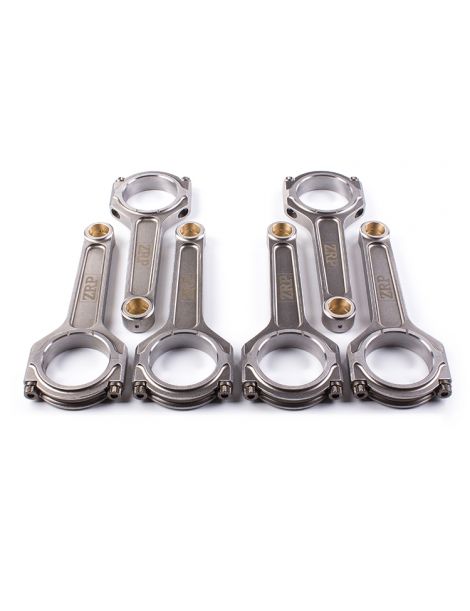

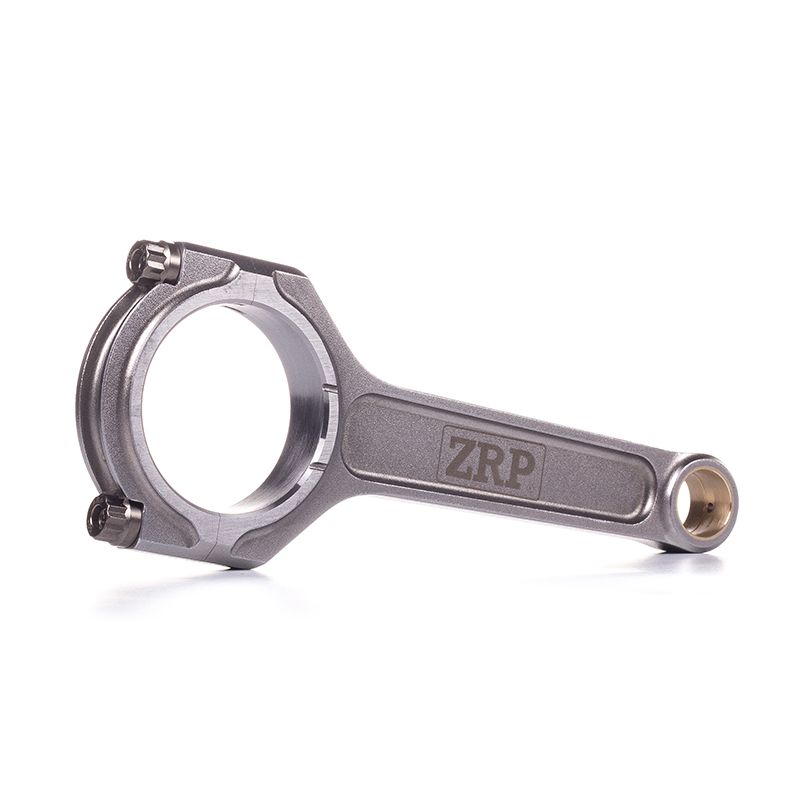

	ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Disponibles en perfil en I o en H con tornillería ARP 2000, L19 o Custom Age 625+, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos – VAG VR6 (2.8/2.9 y 3.2 R32)

Estas bielas forjadas equipan los motores VR6 del Grupo Volkswagen-Audi indicados a continuación:

Referencia OEM: 022 198 401 (juego de 6 bielas).

¿Por qué es la solución más económica?

En un VR6, romper una biela de origen rara vez se paga sola: el pistón afectado suele perderse, y tanto el bloque como el cigüeñal requieren un control. Volver a montar bielas y pistones de serie supone entonces pagar una puesta a punto completa para recuperar la fragilidad de partida.

Con un presupuesto comparable, a menudo más bajo, unas bielas forjadas en acero 4340 con pistones forjados aportan una fiabilidad y un margen de seguridad muy superiores, además de un verdadero potencial de subida de potencia. Los preparadores europeos razonan así desde hace más de 15 años en los seis cilindros VR6 y R32.

Con el mismo presupuesto la conclusión se resume en tres puntos: más fiabilidad, más potencial, más longevidad.
