Attention : dernières pièces disponibles !
Neuf
Kit de 6 bielles forgées acier 4340 pour VR6 VAG 2.8/2.9 12V/24V et 3.2 R32 (Golf, Corrado, Audi A3 et TT).
Le VR6 est le six-cylindres compact emblématique du groupe Volkswagen (VAG) : un V très étroit à 15° coiffé d'une culasse unique, qui loge six cylindres dans l'encombrement d'un quatre-cylindres. Apparu en 1991 sur la Golf et le Corrado, il débute en 2.8L 12 soupapes (code AAA, 2 792 cm³, alésage 81 mm × course 90,3 mm) pour environ 174 ch, complété par la version 2.9L Syncro (ABV, 190 ch). La génération 24 soupapes porte ensuite le 2.8L à 204 ch (AQP, AUE, BDE), puis le bloc grandit en 3.2L R32 (3 189 cm³, 84 mm × 95,9 mm, 241 à 250 ch) sur les Golf IV et V R32 ainsi que les Audi A3 et TT quattro.
Atmosphérique d'origine, le VR6 séduit par sa sonorité grave et son couple disponible bas dans les tours. Sa robustesse en fait une base recherchée pour la préparation : turbocompression, compression mécanique ou agrandissement de cylindrée. Mais dès que la puissance dépasse nettement les valeurs d'usine, la bielle de série devient le maillon faible, d'où l'intérêt des bielles forgées renforcées.
Usinées dans un acier 4340 à haute résistance, ces bielles forgées renforcent le bas moteur du VR6 dès que la puissance grimpe. Elles s'imposent lors d'un passage en pistons forgés, d'une montée en régime, d'une hausse de la pression de suralimentation ou d'un gain de cylindrée, là où la bielle d'origine atteint ses limites.
Conçues pour encaisser les fortes contraintes des VR6 préparés (turbo comme compresseur), elles couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et au-delà. Selon le profil et la visserie retenus, elles sécurisent des objectifs de plusieurs centaines de chevaux tout en préservant la longévité du moteur.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 20 mm | Largeur pied | Diamètre tête OEM 56,81 mm | Largeur tête | Entraxe OEM 164 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| VW6456-787 | Boostline | I-3P | ARP 2000-3/8"-41mm | 20 mm | 19,91 mm | 56,81 mm | 19,91 mm | 164 mm | 640 g |
| VW6456-787+ | Boostline | I-3P | ARP CA625+-3/8"-41mm | 20 mm | 19,91 mm | 56,81 mm | 19,91 mm | 164 mm | 640 g |
| R-VW-002-I | ZRP | I-HD | ARP 2000-3/8"-38mm | 20 mm | 56,81 mm | 19,9 mm | 164 mm | 618 g | |
| R-VW-002-I-L19 | ZRP | I-HD | ARP L19-3/8"-38mm | 20 mm | 56,81 mm | 19,9 mm | 164 mm | 618 g |
| Bielle | Visserie | Couple de serrage | Allongement préconisé |
|---|---|---|---|
| Boostline (VW6456-787) | ARP 2000 | 81 N·m | 0,142 – 0,152 mm |
| Boostline (VW6456-787+) | ARP CA625+ | 88 N·m | 0,152 – 0,163 mm |
| ZRP (R-VW-002-I) | ARP 2000 | 61 N·m | 0,140 – 0,152 mm |
| ZRP (R-VW-002-I-L19) | ARP L19 | 67,8 N·m | 0,152 – 0,165 mm |
Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.
| L’acier 4340 est un acier allié nickel-chrome-molybdène utilisé en aéronautique comme en compétition automobile. Forgé puis traité thermiquement (trempe et revenu), il offre une excellente résistance à la traction, une grande tenue en fatigue et une réelle ductilité. Face à une bielle d’origine (souvent en métal fritté, optimisée pour le coût de série), une bielle forgée 4340 affiche environ +19 % de limite élastique, +8 % de résistance à la traction et surtout +19 à +37 % de résistance en fatigue, soit une durée de vie sous charge cyclique plusieurs fois supérieure. C’est ce qui fait du 4340 forgé le matériau de référence dès que la suralimentation et le régime montent. |
 | Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie et des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes comme le VR6. Sa déclinaison I-HD (Heavy Duty) en est une version renforcée, conçue pour des charges plus élevées. |
 | Profil I-3P (I à 3 poches, Boostline). Profil breveté qui conserve la légèreté d’une bielle en I tout en ajoutant des renforts triangulés sur la tête : résistance à la flexion supérieure d’environ 60 % à celle d’une bielle en H. Idéal sur les moteurs fortement suralimentés. |
La vis de bielle compte parmi les pièces les plus sollicitées du moteur. L’essentiel est d’accorder le grade ARP à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.
 | ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le standard haute performance. Adapté aux préparations jusqu’à 150 ch par cylindre en 5/16" ou 200 ch par cylindre en 3/8", et jusqu’à 8 500 tr/min, c’est le grade le plus courant en circuit, trackday, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière. |
 | L19 (résistance à la traction ~260 000 psi, soit ~1 793 MPa) est conçu pour les moteurs poussés à l’extrême, jusqu’à 200 ch par cylindre en 5/16" ou 250 ch par cylindre en 3/8", et jusqu’à 10 000 tr/min : très forte pression de suralimentation, hauts régimes soutenus et pression cylindre élevée. C’est le choix des préparations grosse puissance : course d’accélération (drag), drift, rallye et circuit. Attention : sensible à la corrosion et à la fragilisation par l’hydrogène, il doit impérativement être stocké et monté huilé, à l’abri de l’humidité. |
 | CA625+ (Custom Age 625+, résistance à la traction 260 000 à 280 000 psi, soit ~1 793 à 1 931 MPa) est l’alliage premium d’ARP. À très haute résistance, il vise les préparations les plus extrêmes (plus de 200 ch par cylindre en 5/16" ou plus de 250 ch par cylindre en 3/8", au-delà de 10 000 tr/min), tout en offrant une meilleure tenue à la corrosion atmosphérique et à l’oxydation que l’ARP 2000, et en restant insensible à la fragilisation par l’hydrogène (sans les contraintes de stockage du L19). Idéal pour les applications de bielle et de culasse les plus exigeantes. |
En complément du serrage au couple, la mesure de l'allongement des vis de bielle est la vérification la plus fiable pour obtenir une précharge optimale. Le contrôle se fait vis montée : on place la jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son allongement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple & allongement ci-dessus). Cette méthode s'affranchit des écarts de frottement propres au serrage au couple et sécurise l'assemblage sur les moteurs fortement sollicités. |
Acheter la jauge d'allongement ARP →

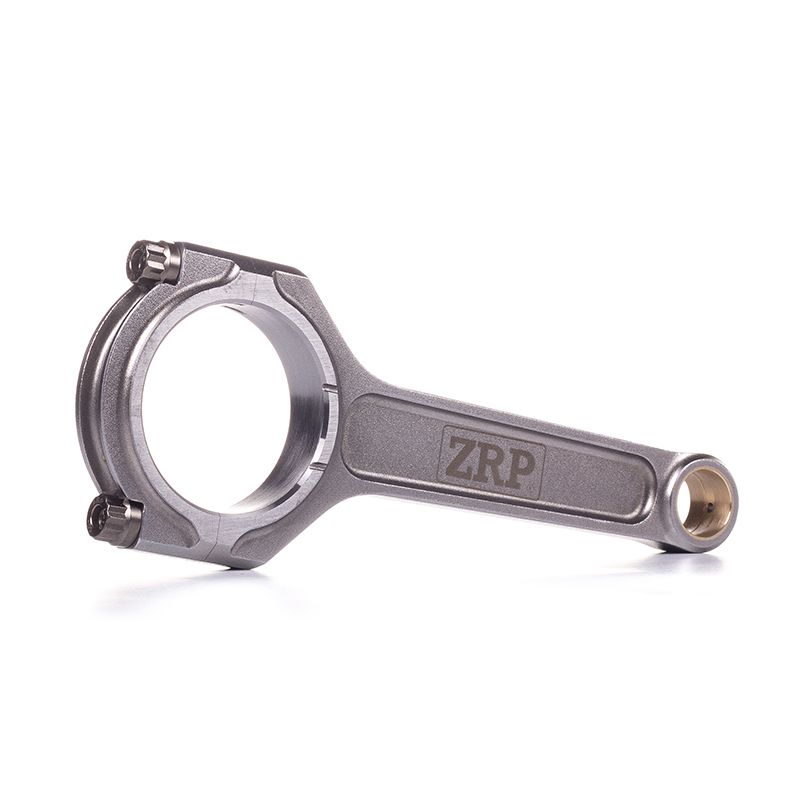

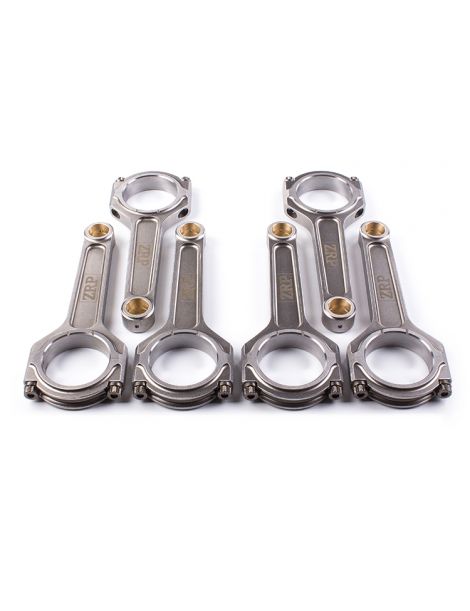

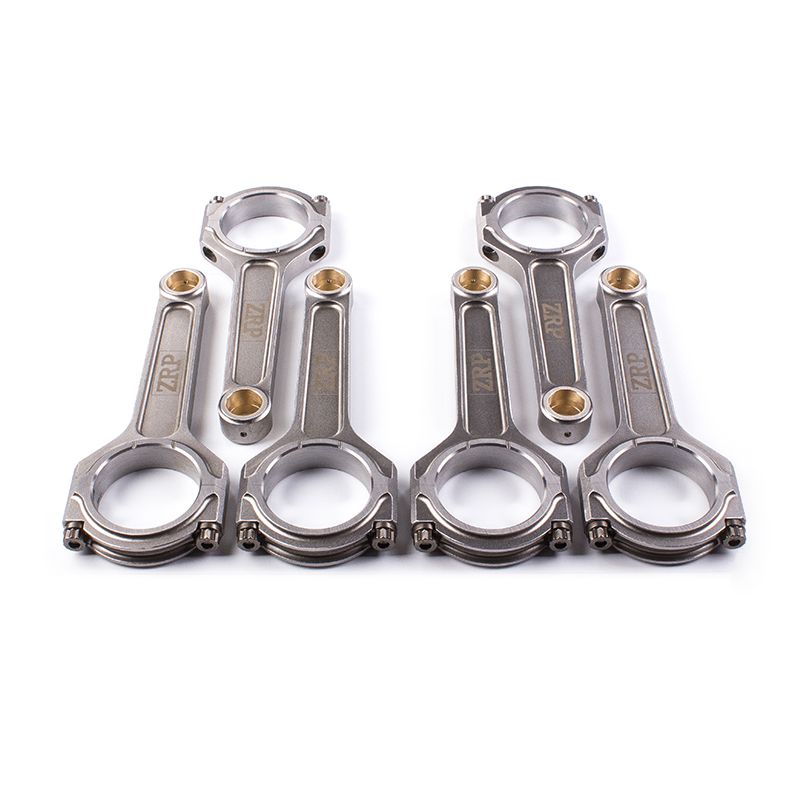

 | ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift. |

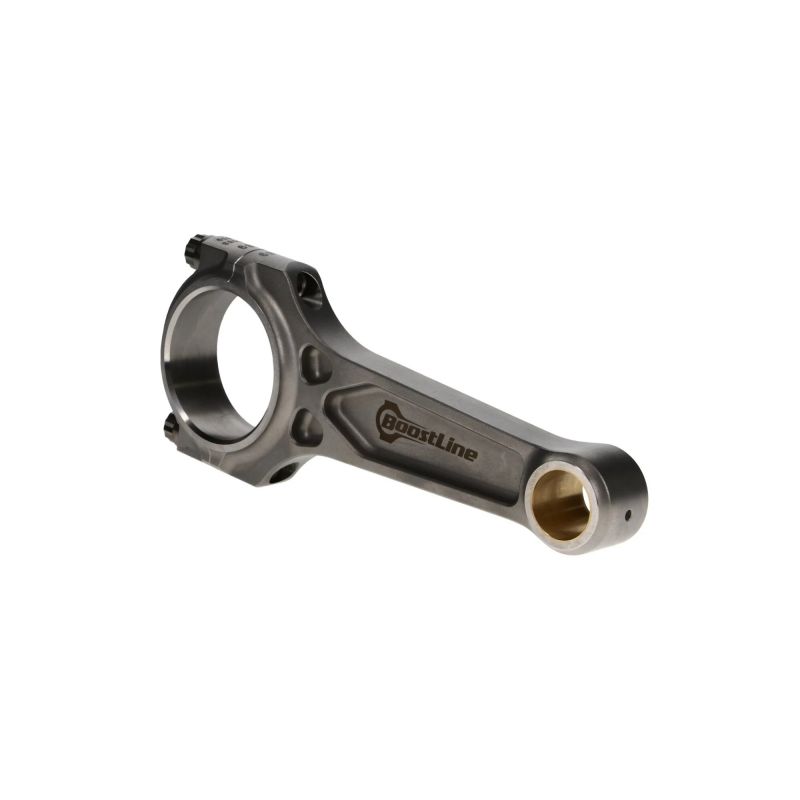

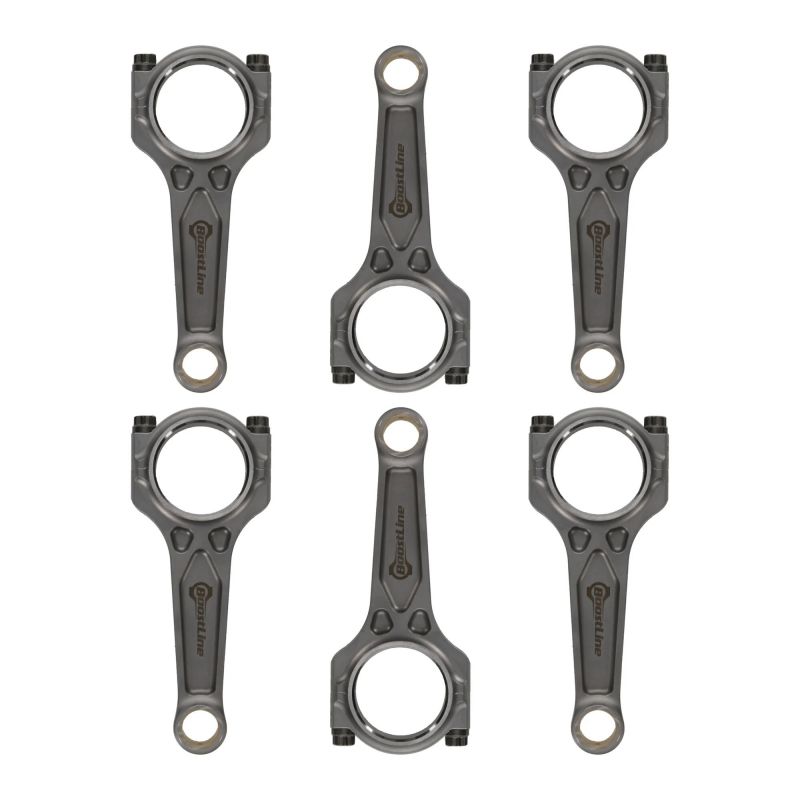

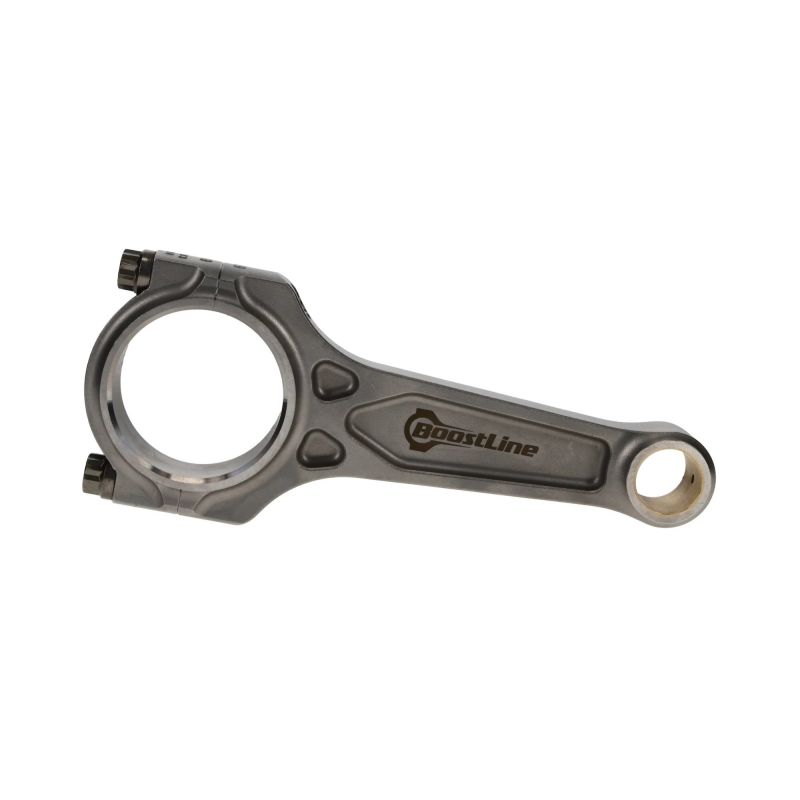

 | BOOSTLINE (groupe Wiseco), gamme de bielles forgées du groupe américain Wiseco, référence depuis 1941. Sa conception brevetée à 3 poches marie la rigidité d’une bielle en I à la robustesse d’une bielle en H. Forgées en acier 4340 et usinées aux États-Unis, elles sont livrées avec visserie ARP 2000 (Custom Age 625+ en option) et taillées pour les moteurs suralimentés. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées équipent les moteurs VR6 du groupe Volkswagen-Audi listés ci-dessous :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| Volkswagen | Golf III VR6 (1H) | AAA | 174 ch | 1992-1997 |
| Volkswagen | Golf III VR6 Syncro (1H) | ABV | 190 ch | 1994-1997 |
| Volkswagen | Golf IV V6 4Motion (1J) | AQP / AUE / BDE | 204 ch | 1999-2005 |
| Volkswagen | Golf IV R32 (1J) | BFH / BML / BJS | 241 ch | 2002-2005 |
| Volkswagen | Golf V R32 (1K) | BUB | 250 ch | 2005-2008 |
| Audi | A3 8P 3.2 V6 quattro | BDB / BMJ / BUB | 250 ch | 2003-2009 |
| Audi | TT 8J 3.2 quattro | BUB | 250 ch | 2006-2010 |
Référence OEM : 022 198 401 (jeu de 6 bielles).
Lorsqu'un bas moteur d'origine lâche (bielle rompue, tordue ou marquée), le retour à la configuration constructeur impose de remplacer bielles et pistons, souvent abîmés en même temps. La facture grimpe vite pour une simple remise en état.
À budget comparable, voire inférieur, des bielles forgées en acier 4340 associées à des pistons forgés offrent une fiabilité et une marge de sécurité bien supérieures, avec un véritable potentiel d'évolution de la puissance.
Choisir des bielles forgées, c'est opter pour une solution durable plutôt qu'une réparation provisoire.
