Espárragos de culata reforzados ARP VAG 1.8 2.0 16V

Los motores compatibles

Se cubren tres códigos de motor Volkswagen de 16 válvulas: el 1.8 16V KR (Golf 2 GTI 16S, Corrado 1.8 y Scirocco 2, de 136 a 139 CV), el 2.0 16V 9A del Corrado 2.0 (136 CV) y el 2.0 16V ABF de 150 CV, presente en el Golf 3 GTI y el SEAT Ibiza 6K.

De serie, la culata de estos tres motores se fija con tornillos de culata; los kits ARP 204-4204 y 204-4702 los sustituyen por espárragos 8740 de 7/16 pulgadas y tuercas de 12 puntas.

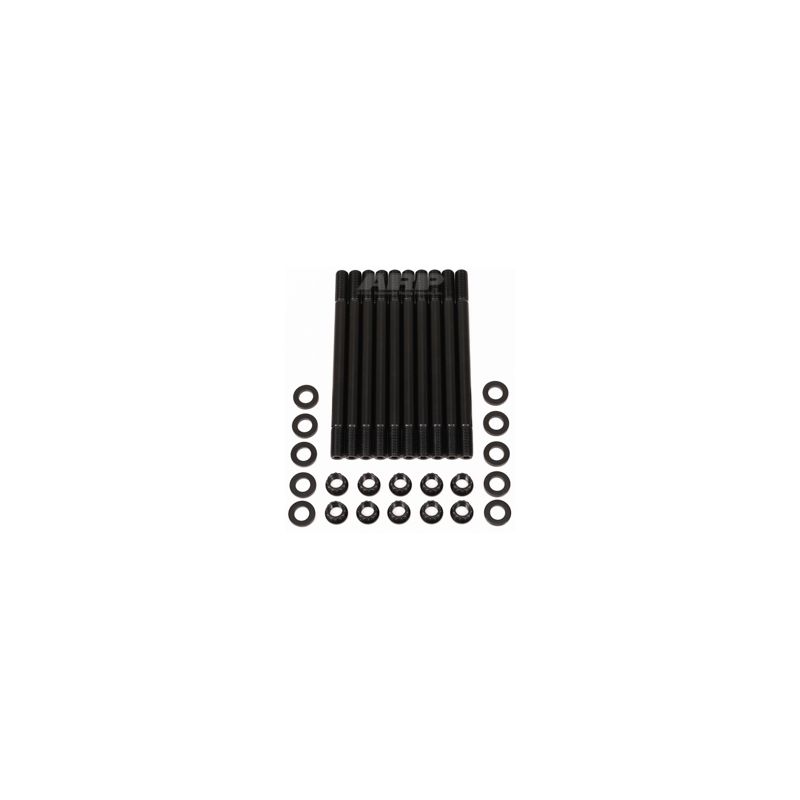

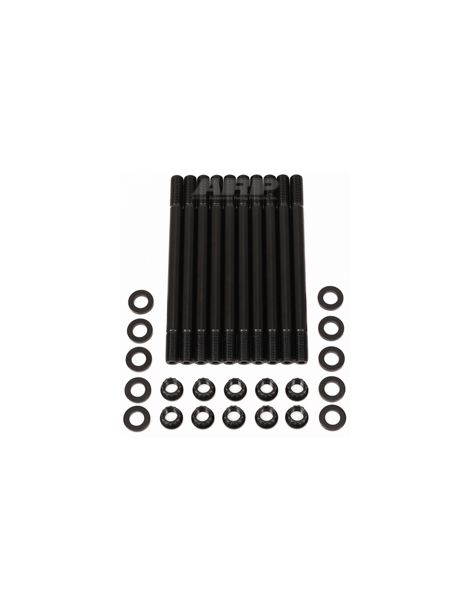

Espárragos de culata reforzados ARP

Cada ciclo de combustión empuja la culata hacia arriba. La tornillería de culata se opone a ello manteniendo sobre la junta una presión de apriete constante; si esa presión baja, la estanqueidad deja de estar garantizada.

Se ofrecen dos referencias ARP: la 204-4204 y la 204-4702, esta última en versión « undercut » según la lista ARP 2026. Sus instrucciones no son idénticas: la de la 204-4204 exige arandelas y culata secas con apriete en tres pasadas de 25, 50 y luego 80 ft-lb, y la de la 204-4702 prevé tres pasadas iguales hasta 80 ft-lb con arandelas lubricadas. Material de la tornillería: el 8740, acero al cromo-molibdeno que ARP da para 200.000 psi de resistencia a la tracción. La tornillería montada de serie suele situarse en las clases 10.9 y 12.9, con 150.800 a 176.900 psi de resistencia mínima. En 7/16 pulgadas, los espárragos 8740 aguantan hasta 600 CV en este cuatro cilindros (valor indicativo calculado).

Características técnicas

Par de apriete

Espárragos 204-4204: sin par al enroscar los espárragos en el bloque: basta con apretar a mano. Sobre el fijador de roscas, las instrucciones no dicen nada; ARP menciona que algunos preparadores emplean un producto azul en el lado del bloque, excluyendo las tuercas y cualquier mezcla con su grasa de montaje, con el apriete terminado antes de que el producto endurezca.

En este kit, la culata y las arandelas deben estar libres de aceite, grasa y lubricante; solo las roscas de los espárragos y la parte inferior de las tuercas reciben el Ultra-Torque. El hexágono del extremo de cada espárrago sirve solo para montar y desmontar.

Espárragos 204-4702: no se aplica par a los espárragos al entrar en el bloque: se enroscan a mano. Las instrucciones dejan la posibilidad de un fijador de roscas para montarlos de forma permanente, siempre que el apriete termine antes de que el producto endurezca.

Si estos espárragos desembocan en una camisa de agua, la hoja pide sellador ARP en las roscas del lado del bloque.

A diferencia del 204-4204, esta hoja de instrucciones indica lubricar también las arandelas con Ultra-Torque, tanto del lado de la tuerca como del lado de la culata, antes del apriete en tres pasadas.

El apriete final se realiza en tres pasadas sucesivas, siguiendo el orden de apriete del fabricante; estos pares solo son válidos con el lubricante de montaje ARP en las roscas y bajo las tuercas.

Estos valores proceden de las instrucciones ARP 204-4204 y 204-4702; en caso de duda sigue siendo la referencia la hoja oficial vigente, con el procedimiento completo y el orden de apriete del fabricante. Consultar las instrucciones ARP 204-4204; Consultar las instrucciones ARP 204-4702

Guía técnica

Los pares de apriete indicados solo tienen sentido con la grasa de montaje ARP, aplicada en las roscas y bajo las tuercas.

Los espárragos ARP undercut

La versión undercut se reconoce por su vástago rebajado entre las roscas. Según ARP, este perfil iguala el alargamiento de un espárrago a otro y hace el apriete más constante, a la vez que compensa la compresión de la junta de culata durante el montaje: la estanqueidad del motor sale ganando.

La marca ARP

ARP (Automotive Racing Products) nació a principios de los años 1970 por iniciativa de Gary Holzapfel, ingeniero procedente del sector aeroespacial, decidido a acabar con las roturas de motor debidas a una tornillería demasiado débil en el automovilismo. La empresa diseña y fabrica en California miles de referencias, en varios grados de material adaptados a cada uso.

Las ventajas frente a los tornillos de origen

Criterio	Tornillos de culata de origen	Espárragos reforzados ARP
Rosca del bloque	Solicitada en cada apriete	Preservada (espárragos enroscados a mano)

Cuándo son necesarios los espárragos

Una tornillería de serie sigue siendo adecuada mientras el motor conserve su presión de combustión original. Muestra sus límites en los casos siguientes:

• KR, 9A o ABF: sobrealimentación añadida o aumentada en un 16V atmosférico
• Relación de compresión elevada para ganar potencia
• Junta de culata reforzada de tipo MLS, que exige una precarga alta y regular
• Culata que ya se ha levantado o junta que ya ha fugado
• Carreras o circuito, con calentamientos repetidos y desmontajes frecuentes

Compatibilidad de vehículos

¿Por qué es la solución más económica?

Calibrada para la potencia original, la tornillería de serie pierde terreno en cuanto suben las presiones de combustión, y la junta de culata es la primera en resentirse. Los espárragos ARP en 8740 sujetan la culata con más firmeza bajo carga: menos riesgo de junta quemada o de tornillo roto, y de una reparación mucho más cara que el kit.

Piense en la junta de culata reforzada

Para aprovechar al máximo una tornillería reforzada, combínela con una junta de culata que soporte la misma presión. Esta es la junta que proponemos para este motor:
